项目六 按键控灯#
1.项目介绍
按键模块按下我们的单片机读取到低电平，松开读取到高电平。在这一实验课程中，我们利用按键和RGB做一个扩展，当按键按下时即读取到低电平时我们点亮RGB灯，松开按键时即读取到高电平时我们熄灭RGB灯，这样就可以通过一个模块控制另一个模块了。
2.模块相关资料
附原理图，按键有四个引脚，其中1和3是相连的，2和4是相连的，在我们未按下按键时，13与24是断开的，信号端S读取的是被4.7K的上拉电阻R1所拉高的高电平，而当我们按下按键时，13和24连通。信号端S连接到了GND，此时读取到的电平为低电平，即按下按键，传感器信号端为低电平；松开按键时，信号端为高电平。
3.实验组件
控制板 * 1 |
扩展板 * 1 |
USB线* 1 |
3P 转杜邦线母 * 1 |
RGB灯* 1 |
按键*1 |
|---|---|---|---|---|---|
|
|
|
|
|
|

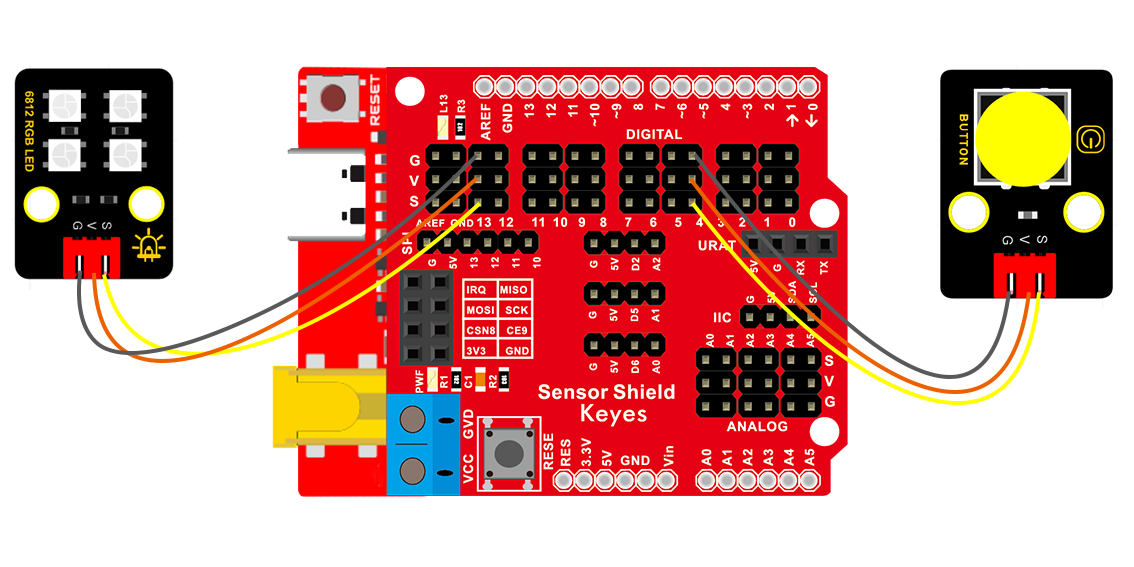

4.模块接线图
5.实验代码
通过拖动代码块来编写代码程序，操作步骤如下：
先点击左下角的

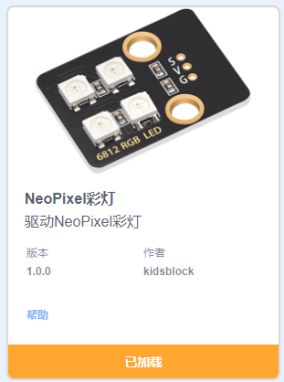

添加RGB代码块

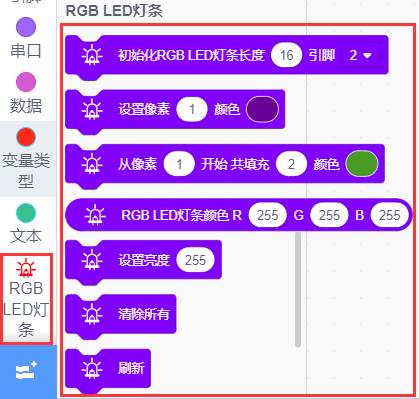

寻找代码块(前面介绍过的这里不再重复)

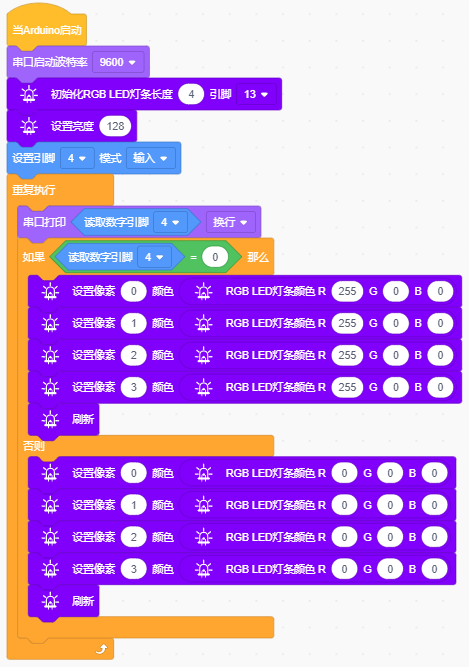

完整的代码如下
6.实验结果
上传测试代码成功，上电后，当我们按下智能家居⑪号位置的按键，RGB灯被点亮，松开按键，RGB灯熄灭。
打开串口监视器，点击
设置波特率为9600；可以看到按键的电平状态，按键被按下时输出0，未按下输出1；
7.代码说明
|
串口显示按键数据 |
|---|---|
|
判断语句：如果…否则…如果按键被按下执行点亮RGB灯程序否则执行熄灭RGB灯程序 |
