第1课 校园智能节能路灯#
这一课，我们利用LED灯模块和光敏电阻传感器制作智能节能路灯模型，探究光控原理，体验科技助力绿色校园。
1.1 白色LED模块#
LED，即发光二极管的简称，发光二极管可高效地将电能转化为光能，是一种常用的发光器件。
1.1.1 参数#
工作电压：DC 3.3 ~ 5V
工作电流：1.5 mA（峰值2.3mA)
最大功率：0.07 W
控制信号：数字信号
尺寸：32mm x 23mm x 12mm
定位孔大小：直径为 4.8 mm
接口：间距2.54 mm，3pin防反接口
1.1.2 原理#
对于这款简单的LED灯模块，可以直接使用ESP32主板的高低电平来控制LED的亮灭。
高电平点亮LED:
当输入信号为高电平（3.3V或5V）时，驱动电路会导通，使LED发光。
低电平熄灭LED:
当输入信号为低电平（0V）时，驱动电路会截止，切断供电，LED停止发光。

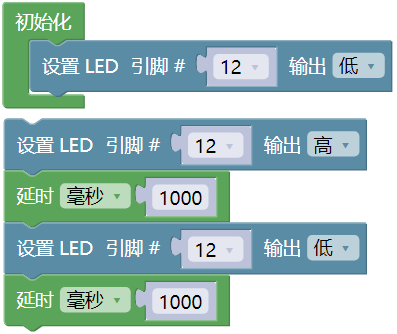

1.1.3 实验代码#
1.1.4 代码说明#
1. 初始化设置
这个代码块是一个事件触发器，表示当程序开始运行时，这段代码会 首先执行一次，类似于 Arduino 原生代码的
setup()函数。
2. 主循环
向 IO12 输出高电平，点亮 LED 灯。
让程序暂停 1 秒钟，LED 灯保持点亮状态1秒。
这段代码块的作用是让连接到 IO12 的 LED灯循环执行：亮1秒、灭1秒。
1.1.5 实验结果#
外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击按钮
上传代码。上传代码成功后，你会看到白色LED 灯以 1 秒的间隔闪烁：
点亮 1 秒 → 熄灭 1 秒 → 点亮 1 秒 → 熄灭 1 秒 → 循环往复。
1.2 光敏电阻传感器#
光敏电阻是一种用于检测环境光强度的电子元件，通过光敏电阻将光照强度转换为电信号，常用于自动灯光控制、环境监测等场景。
1.2.1 参数#
工作电压：DC 3.3 ~ 5V
工作电流: (Max)0.2mA@5V
最大功率: 0.001W
光谱峰值: 540nm
亮电阻(10lux): 5~10KΩ
暗电阻: 0.5MΩ
输出信号：模拟信号
尺寸：32mm x 23mm x 8mm
定位孔大小：直径为 4.8 mm
接口：间距2.54 mm，3pin防反接口
1.2.2 原理#
光敏电阻传感器模块的输出是 模拟信号（连续变化的电压），而ESP32需要通过 ADC 将其转换为 数字信号，以便程序进行处理。
什么是ADC?
ADC是一种将连续变化的模拟信号（如声音、温度、光线、压力）转换成离散的数字信号（由 0 和 1 组成的二进制代码）的设备。在单片机系统中，ADC的作用是将来自传感器或其他模拟设备的信号转换为单片机能够处理的数字信号。
光敏电阻传感器模块的信号输出
光敏电阻传感器模块通常包含：
光敏电阻（光照越强，电阻越小）
分压电路（将电阻变化转换为电压变化）
分压电路工作原理：
\(Vout = VCC ×（\frac {R_{1}}{R_1 + R_{LDR}}）\)
光照变化 → R_light变化 → V_out变化：
光照增强 → \(R_{LDR}\) ↓ → \(V_{out}\) ↑
光照减弱 → \(R_{LDR}\) ↑ → \(V_{out}\) ↓
1.2.3 实验代码#

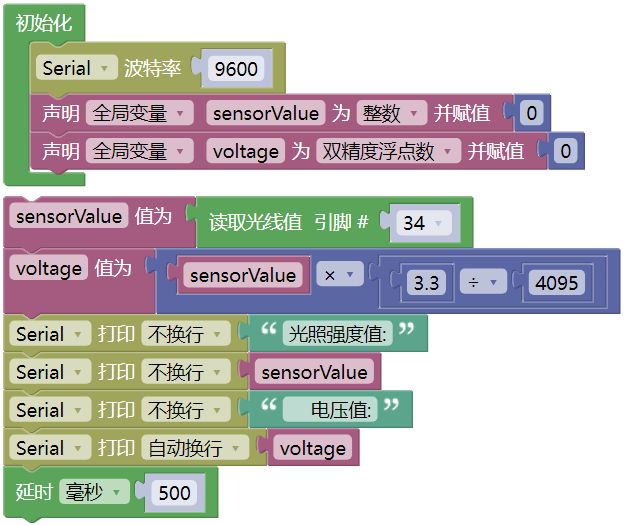

1.2.4 代码说明#
1. 初始化设置
初始化串口通信，设置波特率为9600。
定义一个整数型变量sensorValue，和一个双精度浮点数型变量voltage。
2. 主循环

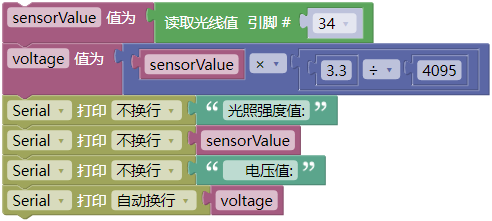

读取光敏电阻传感器的模拟值（0 ~ 4095）。
将模拟值转换为电压值（0 ~ 3.3V）。
将 ADC 读取的数字值（
sensorValue）转换为实际的电压值（voltage）公式：\(voltage = sensorValue ×（\frac {参考电压}{ADC最大数字值}）\)
对于我们这款主板：
参考电压 = 3.3V
ADC 最大数字值 = 4095
将读取的值打印到串口监视器，每0.5秒更新。
1.2.5 实验结果#

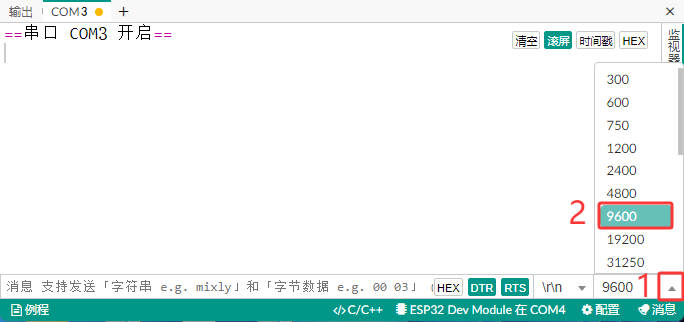

外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击按钮上传代码。上传代码成功后，单击Mixly IDE左上角的
，出现串口监视器窗口，设置串口波特率为 9600。

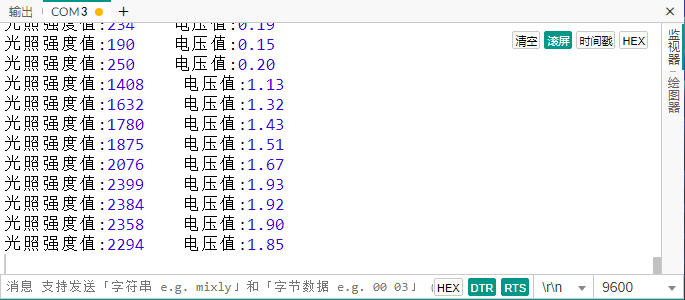

用手掌捂住光敏电阻传感器，然后慢慢松开手掌，可以看到打印数据：
总结：
当光照强度增加时，传感器输出的模拟值（0 ~ 4095）增大，电压值（0 ~ 3.3V）也增大。
当光照强度减小时，传感器输出的模拟值和电压值减小。
1.3 校园智能节能路灯#
在前面两小节课程中，我们已经学习了白色 LED 模块和光敏电阻传感器的基本原理与使用方法。现在，让我们将这些知识结合起来，动手制作一个校园智能节能路灯！通过这个项目，我们将实现一个能够根据环境光照强度自动调节灯光的智能系统，既节能环保，又充满科技感。
接下来，我们将一步步完成代码编写和功能调试，最终打造出一个实用的智能路灯原型。让我们一起开启这段充满创意与挑战的旅程吧！
1.3.1 流程图#
1.3.2 实验代码#

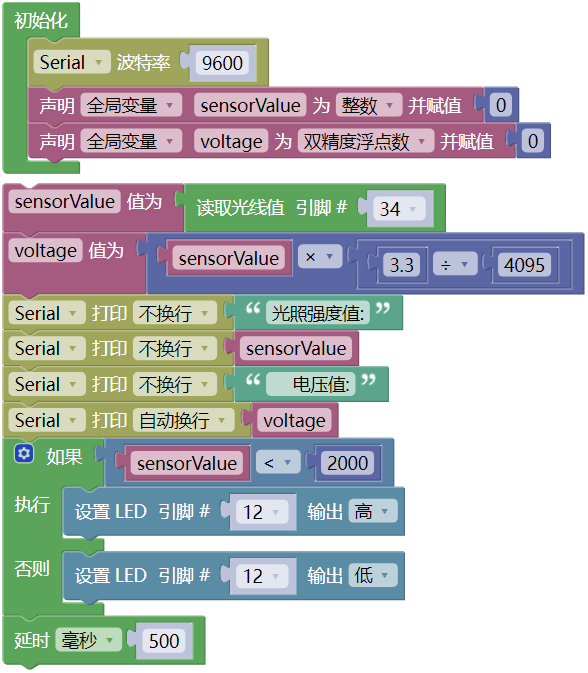

1.3.3 代码说明#
1. 初始化设置
初始化串口通信，设置波特率为9600。
定义一个整数型变量sensorValue，和一个双精度浮点数型变量voltage。
2. 主循环
读取光敏电阻传感器的模拟值，将模拟值转换为电压值，将这两个值打印到串口监视器。
这段代码是一个简单的 条件控制语句，用于根据传感器读取的值（
sensorValue）与设定的阈值2000进行比较，从而控制 LED 灯的亮灭。阈值可以根据实际情况进行更改，每0.5秒判断一次。当光照强度低于阈值，自动点亮LED
当光照强度高于阈值，自动关闭LED
1.3.4 实验结果#
外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击按钮上传代码。上传代码成功后，当光照低于阈值时点亮路灯；当光照高于阈值时关闭路灯，实现节能的效果。
智能节能路灯就制作完成啦，让我们一起用科技点亮绿色校园，为环保贡献一份力量！
