第7课 校园智能门禁#

让我们用RFID刷卡模块和舵机打造一个校园智能门禁系统,通过刷卡识别身份并自动控制门开与关,体验安全便捷的智慧校园生活!

7.1 RFID刷卡模块#

RFID刷卡模块是一种基于无线射频识别技术的非接触式读卡设备,可快速识别IC卡或电子标签中的身份信息,广泛应用于门禁、考勤和支付系统。

KS6065

7.1.1 参数#

  • 工作电压:DC 5V

  • 工作电流:13 ~ 100 mA / DC 5V

  • 空闲电流:10 ~ 13 mA / DC 5V

  • 休眠电流:< 80 uA

  • 峰值电流:< 100 mA

  • 工作频率:13.56 MHz

  • 最大功率: 0.5 W

  • 数据传输速率:最大10Mbit/s

  • 工作温度:-10°C ~ +50°C

  • 尺寸:48mm x 24mm x 8 mm

  • 定位孔大小:直径为 4.8 mm

  • 接口:间距2.54 mm,4pin弯针接口

7.1.2 原理#

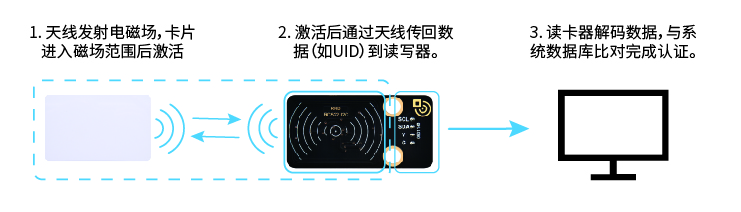

工作流程

7101

(1)能量传输

  • 读卡器天线发射电磁场 → 为无源RFID卡(无电池)提供能量。

(2)数据交互

  • 卡片进入磁场范围后激活 → 通过负载调制将卡内数据(如:卡号)传回读卡器。

(3)身份验证

  • 读卡器解码数据 → 与系统数据库比对完成认证。

7.1.3 实验代码#

#include <Wire.h>         // I2C通信库
#include "MFRC522_I2C.h"  // MFRC522的I2C驱动库
MFRC522 mfrc522(0x28);    // 创建MFRC522对象,I2C地址设为0x28

void setup() {
  Serial.begin(9600);   // 初始化串口(调试用)
  Wire.begin();           // 初始化I2C总线(默认SDA=GPIO21, SCL=GPIO22)
  mfrc522.PCD_Init();     // 初始化MFRC522读卡器
  ShowReaderDetails();    // 显示读卡器版本信息
  Serial.println(F("扫描PICC卡即可查看用户识别码、类型以及数据块信息..."));
}

void loop() {
  // 检测是否有新卡片 && 能否成功读取卡片数据
  if ( ! mfrc522.PICC_IsNewCardPresent() || ! mfrc522.PICC_ReadCardSerial() ) {
    delay(50);  // 降低轮询频率,减少CPU占用
    return;     // 无卡或读卡失败时退出
  }

  // 打印RFID卡的卡号(16进制格式)
  Serial.print(F("卡号:"));
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
    Serial.print(mfrc522.uid.uidByte[i], HEX);
  }
  Serial.println();
}

void ShowReaderDetails() {
  // 获得MFRC522软件
  byte v = mfrc522.PCD_ReadRegister(mfrc522.VersionReg);
  Serial.print(F("MFRC522 Software Version: 0x"));
  Serial.print(v, HEX);

  // 版本判断
  if (v == 0x91)
    Serial.print(F(" = v1.0"));
  else if (v == 0x92)
    Serial.print(F(" = v2.0"));
  else
    Serial.print(F(" (unknown)"));
  Serial.println("");

  // 通信故障检测,返回0x00或0xFF时,可能是通信信号传输失败
  if ((v == 0x00) || (v == 0xFF)) {
    Serial.println(F("警告: 通信失败, MFRC522是否已正确连接?"));
  }
}

7.1.4 代码说明#

1. 头文件与对象初始化

#include <Wire.h>           // I2C通信库
#include "MFRC522_I2C.h"    // MFRC522的I2C驱动库
MFRC522 mfrc522(0x28);      // 创建MFRC522对象,I2C地址设为0x28
  • MFRC522_I2C.h:MFRC522模块的专用I2C驱动库。

  • MFRC522 mfrc522(0x28):初始化MFRC522对象,I2C地址设为0x28


2. 初始化设置(setup函数)

void setup() {
  Serial.begin(9600);     // 初始化串口(调试用)
  Wire.begin();             // 初始化I2C总线(ESP32默认SDA=GPIO21, SCL=GPIO22)
  mfrc522.PCD_Init();       // 初始化MFRC522读卡器
  ShowReaderDetails();      // 显示读卡器版本信息
  Serial.println(F("扫描PICC卡即可查看用户识别码、类型以及数据块信息..."));
}
  • mfrc522.PCD_Init():配置读卡器的射频参数和通信协议。

  • ShowReaderDetails():验证硬件连接是否正常。


3. 主循环(loop函数)

void loop() {
  // 检测是否有新卡片 && 能否成功读取卡片数据
  if ( ! mfrc522.PICC_IsNewCardPresent() || ! mfrc522.PICC_ReadCardSerial() ) {
    delay(50);  // 降低轮询频率,减少CPU占用
    return;     // 无卡或读卡失败时退出
  }

  // 打印RFID卡的卡号(16进制格式)
  Serial.print(F("卡号:"));
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
    Serial.print(mfrc522.uid.uidByte[i], HEX);
  }
  Serial.println();
}
  • mfrc522.PICC_IsNewCardPresent():检测是否有卡进入射频场。

  • mfrc522.PICC_ReadCardSerial():激活卡片并读取UID(卡号)。

4. ShowReaderDetails() 函数

void ShowReaderDetails() {
  byte v = mfrc522.PCD_ReadRegister(mfrc522.VersionReg);
  Serial.print(F("MFRC522 Software Version: 0x"));
  Serial.print(v, HEX);
  // 版本判断
  if (v == 0x91) Serial.print(F(" = v1.0"));
  else if (v == 0x92) Serial.print(F(" = v2.0"));
  else Serial.print(F(" (unknown)"));

  // 通信故障检测
  if ((v == 0x00) || (v == 0xFF)) {
     Serial.println(F("警告: 通信失败, MFRC522是否已正确连接?"));
  }
}
  • mfrc522.PCD_ReadRegister(mfrc522.VersionReg):读取MFRC522的版本号。

  • 若返回 0x000xFF,说明I2C通信失败。

  • 地址错误时,ShowReaderDetails() 函数会报通信失败。

7.1.5 实验结果#

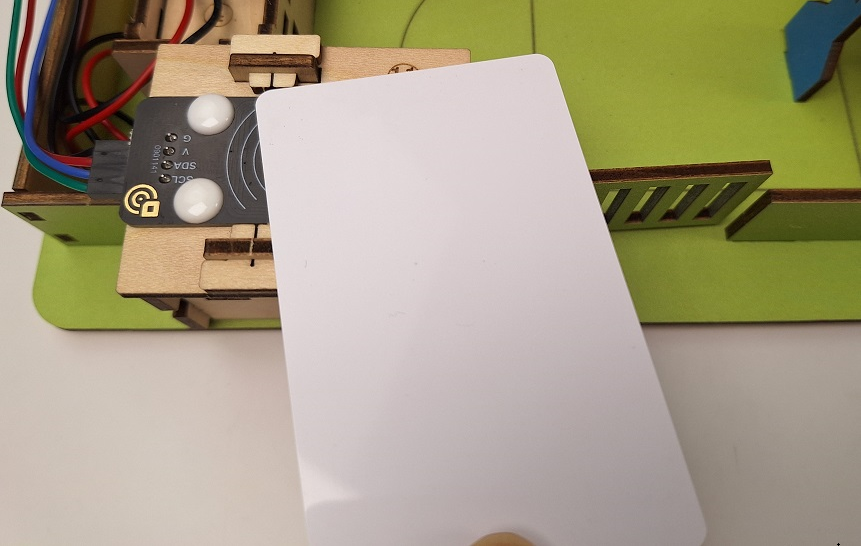

外接电源,选择好正确的开发板板型(ESP32 Dev Module)和 适当的串口端口(COMxx),然后单击cou0按钮上传代码。代码上传成功后,单击Arduino IDE右上角的Sarial,打开串口监视器,设置串口波特率为 9600。将RFID磁卡放入磁场范围内检测,读卡器将读取到的RFID卡号以16进制的形式打印在串口监视器。

7102

7103

⚠️ 特别提醒:需要记下RFID刷卡模块读取你自己的RFID磁卡(白色磁卡)的卡号,下面实验代码中需要用到,需要将代码中的卡号换成你自己RFID磁卡(白色磁卡)的卡号。

7.1.6 常见问题解决#

  1. 无法读取卡片

    • 检查I2C地址是否正确。

    • 检查供电电压(5V)、卡片类型。

  2. 版本显示 0x000xFF

    • 检查I2C线路(SDA/SCL是否接反)。

    • 确保供电电压稳定。


7.2 舵机#

舵机是一种通过接收控制信号来精确控制旋转角度的电机。

servo

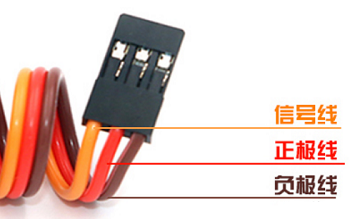

我们用到的这款舵机有三根外接线,棕色线为接地线,红色线为电源正极,橙色线为信号线。

7201

7.2.1 参数#

  • 工作电压:DC 3.3 ~ 5V

  • 工作温度:-10°C ~ +50°C

  • 尺寸:32.25mm x 12.25mm x 30.42 mm

  • 接口:间距为2.54 mm 3pin排母接口

7.2.2 原理#

1. 舵机的工作原理

舵机是一种闭环控制的位置伺服电机,ESP32通过 PWM(脉冲宽度调制)信号 控制其角度。核心工作原理:

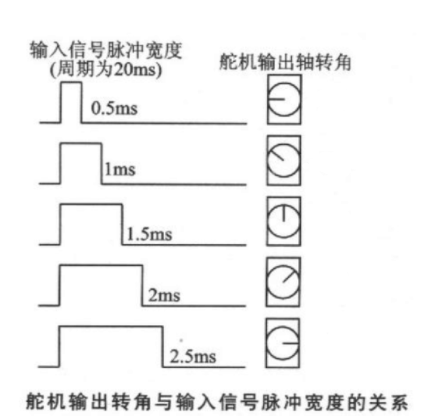

PWM信号输入

  • ESP32生成50Hz(周期20ms)的PWM信号

  • 脉冲宽度(高电平时间)决定角度

    • 0.5ms(500μs)→ 0°

    • 1.5ms(1500μs)→ 90°(中间位置)

    • 2.5ms(2500μs)→ 180°

      341301

引脚限制

  • 避免使用以下引脚(有特殊功能):

    • GPIO0(下载模式)

    • GPIO2(内部上拉)

    • GPIO12(启动时电平敏感)

7.2.3 实验代码#

⚠️ 请确保组装前舵机已经初始化,否则可能导致舵机堵转损坏。

#include <ESP32Servo.h> // 添加舵机库

Servo myservo;  // 创建舵机对象
const int servoPin = 32; // 舵机引脚IO32

void setup() {
  myservo.attach(servoPin); // 初始化舵机
}

void loop() {
  myservo.write(90);   // 90°
  delay(1000);
  myservo.write(135);   // 135°
  delay(1000);
  myservo.write(180);    // 180°
  delay(1000);
}

7.2.4 代码说明#

  1. 初始化舵机(GPIO32引脚)

  2. 循环执行:

    • 转到90° → 暂停1秒

    • 转到135° → 暂停1秒

    • 转到180° → 暂停1秒

    • 重复循环

7.2.5 实验结果#

⚠️ 警告:舵机必须正确安装固定后才能通电运行,否则可能因堵转损坏。

⚠️ 详情请查看产品组装教程,舵机必须 先初始化 再安装。

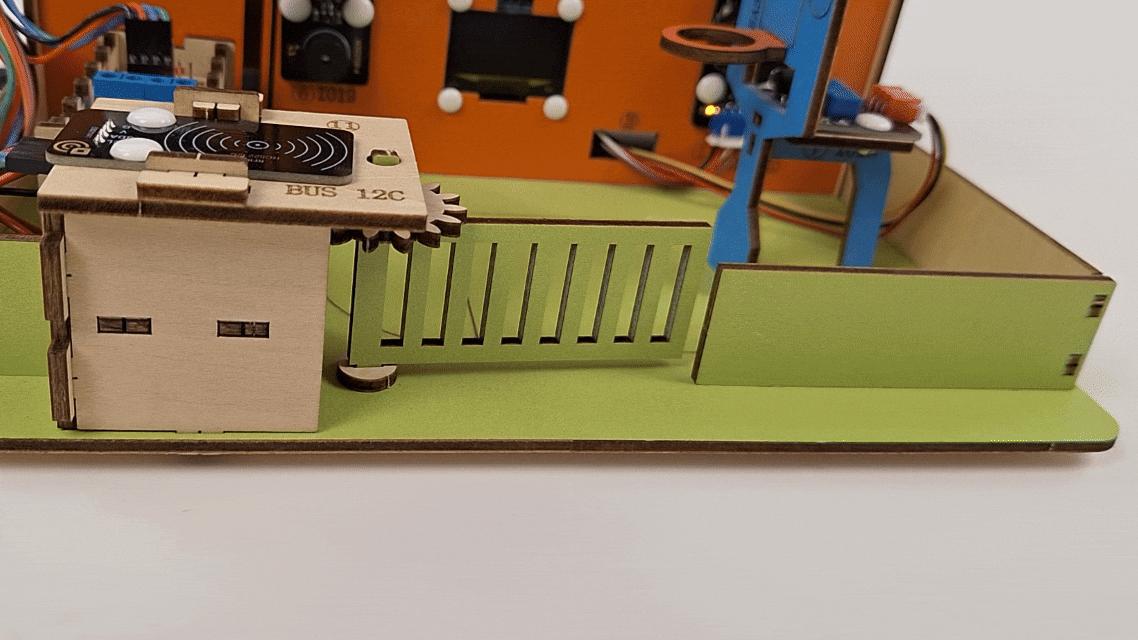

外接电源,选择好正确的开发板板型(ESP32 Dev Module)和 适当的串口端口(COMxx),然后单击cou0按钮上传代码。代码上传成功后,舵机会按以下规律循环运动:

  1. 立即转到90°位置 → 关门状态,保持1秒

  2. 转到135°位置 → 开关门的中间位置,保持1秒

  3. 转到180°位置 → 开门状态,保持1秒

  4. 重复此循环(90°→135°→180°→90°…)

dongtu07


7.3 校园智能门禁#

在前面的课程中,我们已经掌握了RFID刷卡模块的身份识别功能和舵机的机械控制原理。现在,让我们将这些技术融合创新,共同打造一个智能化的校园门禁系统!通过这个项目,我们将实现刷卡自动开锁功能,既提升校园安全,又展现科技魅力。

这套系统能够识别授权人员的RFID卡片,通过舵机驱动门锁开关。接下来,我们将从流程图到程序编写,最终实现一个稳定可靠的智能门禁原型。准备好了吗?现在就开始我们的项目开发吧!

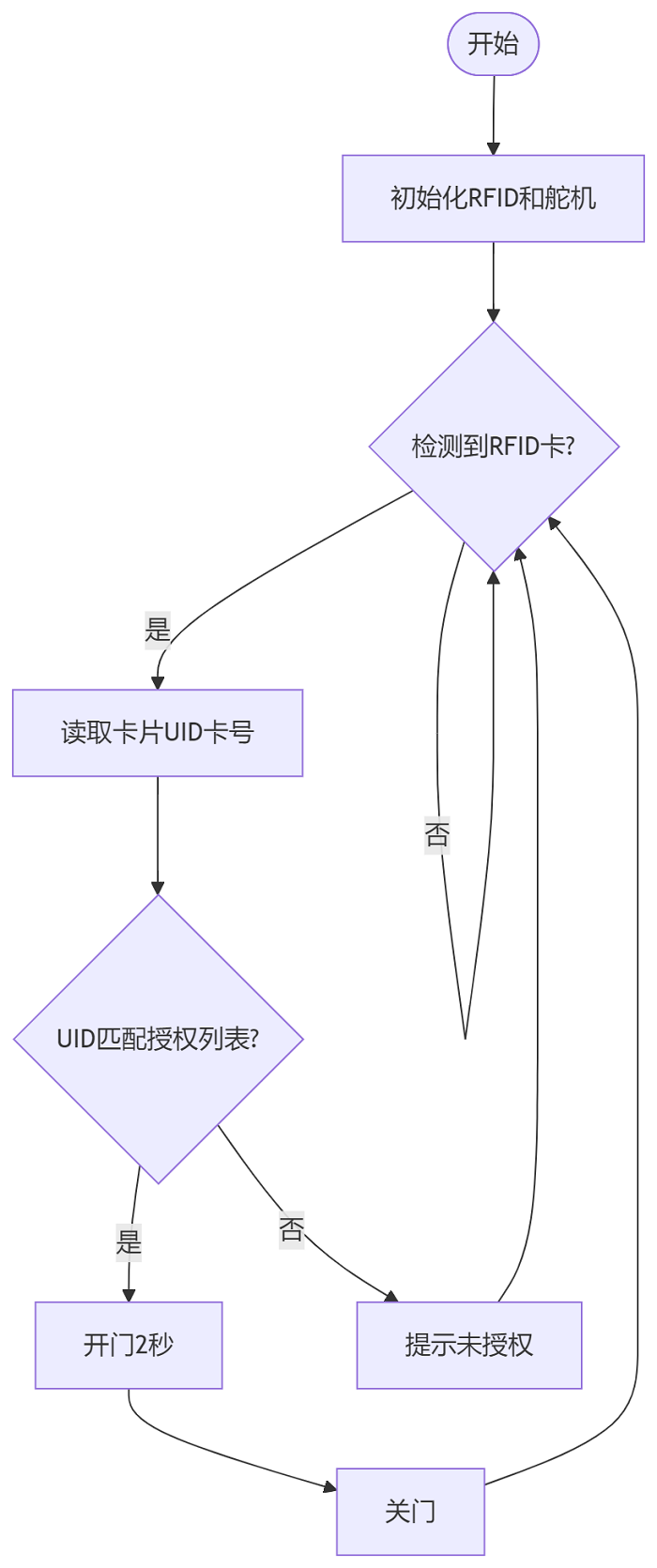

7.3.1 流程图#

A_07

7.3.2 实验代码#

⚠️ 请确保组装前舵机已经初始化,否则可能导致舵机堵转损坏。

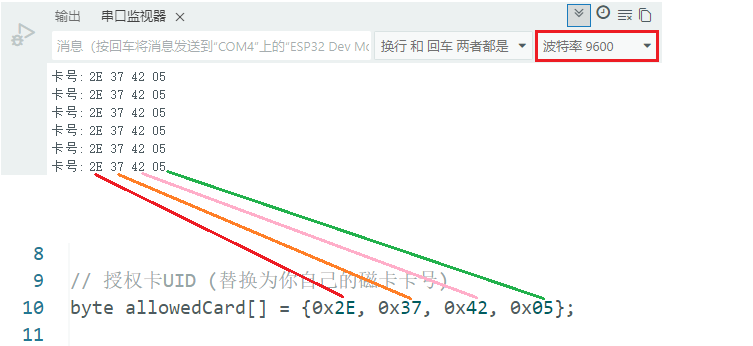

⚠️ 上传代码前请将代码块中的RFID卡号替换成RFID刷卡模块读取你自己的白色磁卡所对应的RFID卡号。

axw12

#include <Wire.h>
#include "MFRC522_I2C.h"
#include <ESP32Servo.h>

MFRC522 rfid(0x28);  // RFID读卡器
Servo doorLock;      // 门锁舵机
const int servoPin = 32;

// 授权卡UID (替换为你自己的磁卡卡号)
byte allowedCard[] = {0x2E, 0x37, 0x42, 0x05};

void setup() {
  Serial.begin(9600);    // 串口通信(调试用)
  Wire.begin();            // 初始化 I2C
  rfid.PCD_Init();         // 初始化 RFID 读卡器
  doorLock.attach(servoPin); // 舵机初始化
}

void loop() {
  if (rfid.PICC_IsNewCardPresent() && rfid.PICC_ReadCardSerial()) { // 检测到新卡?
    if (memcmp(rfid.uid.uidByte, allowedCard, 4) == 0) { // 检查是否授权卡
      doorLock.write(180);  // 开门(180°)
      delay(2000);         // 保持开门 2 秒
      doorLock.write(90); // 关门(90°)
    }
    rfid.PICC_HaltA();     // 停止读卡
  }
  delay(100);
}

7.3.3 代码说明#

1. 授权卡设置

byte allowedCard[] = {0x2E, 0x37, 0x42, 0x05}; // 替换为你自己的 RFID卡号

这里只支持一张授权卡,RFID卡号 需要替换成你自己的 RFID卡号


2. 初始化设置(setup函数)

void setup() {
  Serial.begin(9600);    // 串口通信(调试用)
  Wire.begin();            // 初始化 I2C
  rfid.PCD_Init();         // 初始化 RFID 读卡器
  doorLock.attach(servoPin); // 舵机初始化
}

3. 主循环 (loop函数)

void loop() {
  if (rfid.PICC_IsNewCardPresent() && rfid.PICC_ReadCardSerial()) { // 检测到新卡?
    if (memcmp(rfid.uid.uidByte, allowedCard, 4) == 0) { // 检查是否授权卡
      doorLock.write(180);  // 开门(180°)
      delay(2000);         // 保持开门 2 秒
      doorLock.write(90); // 关门(90°)
    }
    rfid.PICC_HaltA();     // 停止读卡
  }
  delay(100);              // 防抖 & 降低 CPU 占用
}
  • PICC_IsNewCardPresent():检测是否有新卡靠近。

  • PICC_ReadCardSerial():读取卡片的UID(卡号)。

  • memcmp():比较读取的 UID 是否匹配 allowedCard

    • 匹配 → 开门(180°),2 秒后自动关门(90°)。

    • 不匹配 → 无操作(门保持关闭)。

  • PICC_HaltA():停止当前读卡,准备检测下一张卡。

7.3.4 实验结果#

⚠️ 警告:舵机必须正确安装固定后才能通电运行,否则可能因堵转损坏。

⚠️ 详情请查看产品组装教程,舵机必须 先初始化 再安装。

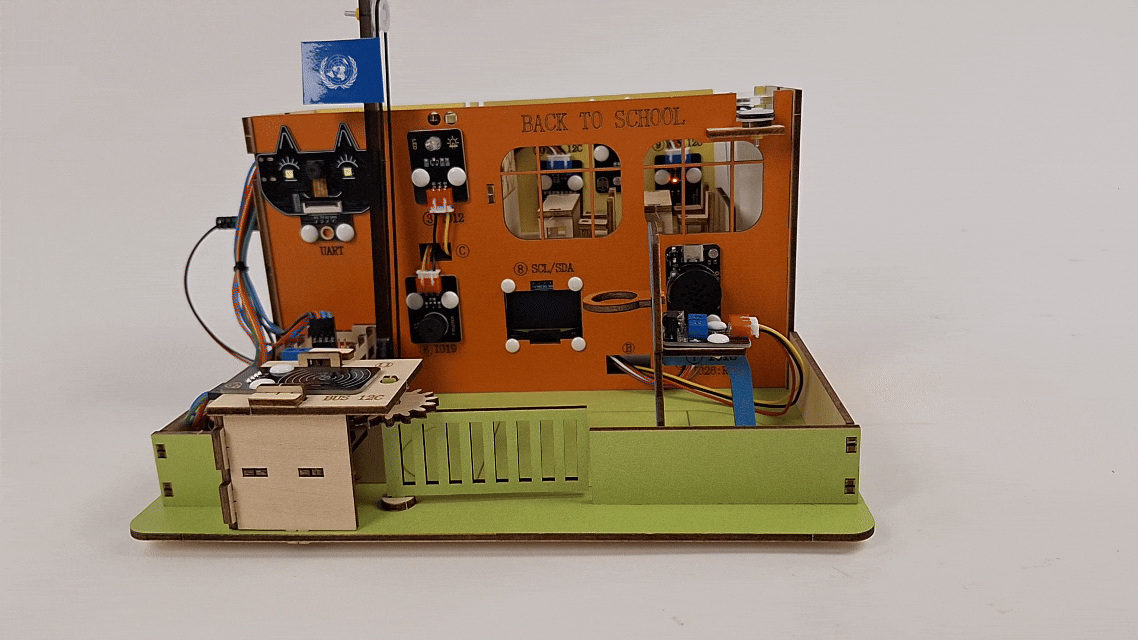

外接电源,选择好正确的开发板板型(ESP32 Dev Module)和 适当的串口端口(COMxx),然后单击cou0按钮上传代码。代码上传成功后,智能门禁系统循环检测:

  • 有卡 → 读RFID卡号 → 匹配成功 → 开门 → 延时2秒 → 关门

  • 有卡 → 读RFID卡号 → 匹配失败 → 提示未授权

  • 无卡 → 继续检测

dongtu17

7.3.5 常见问题解决#

  1. 无法检测卡片

    • 检查I2C地址是否错误、接线是否松动

  2. 舵机不转动

    • 检查供电电压,外接电源

    • 确保安装前已将舵机初始化

  3. 串口输出乱码

    • 确保串口监视器设为9600
