第15课 网页远程控制LED#
网页远程控制LED实验是智慧校园物联网应用的微型实践，通过ESP32搭建Web服务器，实现浏览器对LED的远程操控，直接映射校园中智能照明、设备管理等真实场景。
本课将带领你探索物联网的奇妙世界！通过ESP32开发板，编写代码，就能用手机网页远程控制LED灯的开关。一起来完成你的第一个"智慧校园"物联网项目吧！
15.1 工作原理#
注意：此课程涉及HTML、CSS、JS等课外知识， 只做简单介绍。
关键步骤：
（1）ESP32 变身微型服务器
ESP32 连接 WiFi 后，会变成一个 微型Web服务器（就像一台超迷你的电脑）。
它会有一个局域网 IP 地址（比如：
172.23.131.16），其他连接 同一WiFi 的设备都能访问它。
（2）网页交互设计
ESP32 托管一个简单的网页，网页上有两个按钮：
“开灯” 按钮 → 点击后发送
/ON请求“关灯” 按钮 → 点击后发送
/OFF请求
（3）请求处理流程
点击网页按钮 → 浏览器向 ESP32 发送请求
ESP32 接收请求
ESP32 收到请求后，通过 GPIO 引脚控制 LED：
开灯：引脚输出高电平 → LED 通电发光
关灯：引脚输出低电平 → LED 断电熄灭
（4）实时反馈
网页通过 JavaScript 动态更新状态，无需刷新页面（类似你刷手机时的即时响应）。
技术三要素
要素 |
作用 |
类比 |
|---|---|---|
WiFi通信 |
让浏览器和ESP32能对话 |
像两个人用对讲机通话 |
Web服务器 |
托管网页并处理按钮点击请求 |
像餐厅服务员接收你的点单 |
GPIO数字输出 |
把网页指令变成实际电流控制LED |
像你用手按下物理开关 |
15.2 流程图#

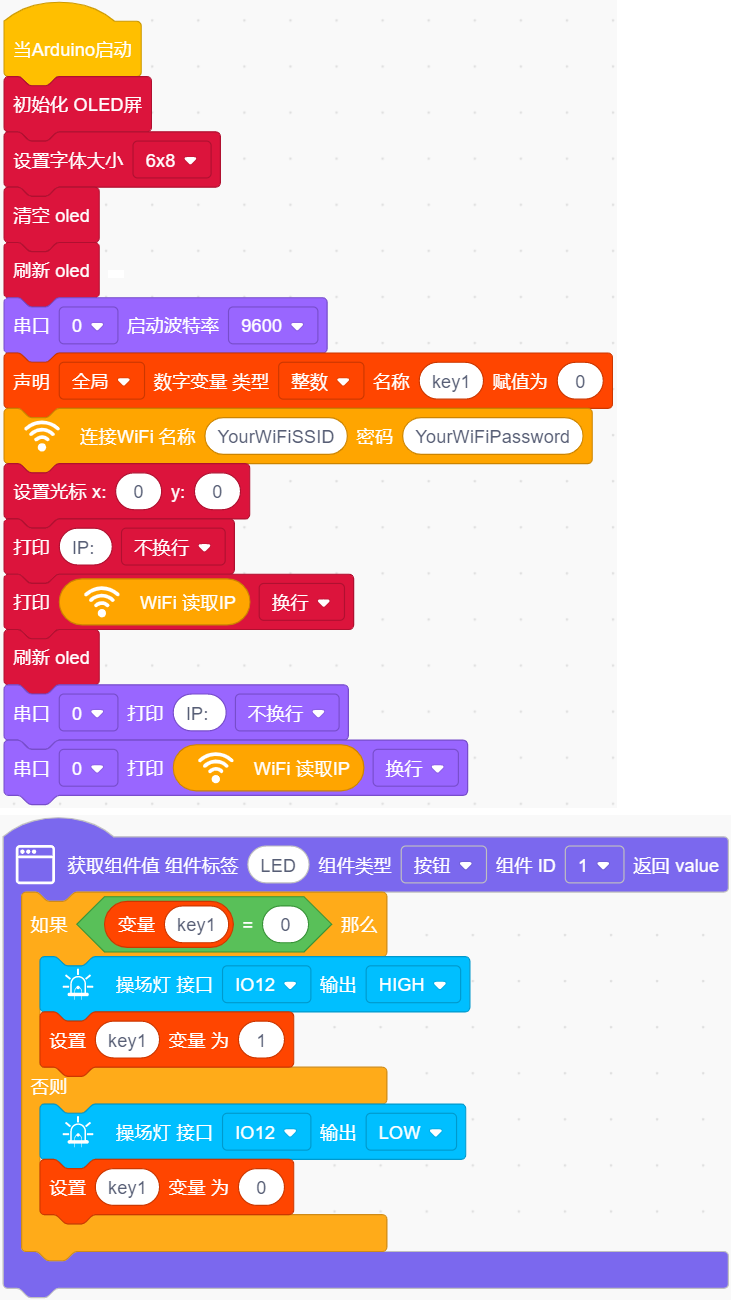

15.3 实验代码#
⚠️ 特别提醒： 打开代码文件后，需要分别将代码中的 YourWiFiSSID 和 YourWiFiPassword 替换为您自己的 WiFi名称 和 WiFi密码。
⚠️ 特别注意：请确保代码中的WiFi名称和WiFi密码与连接到您的电脑、手机/平板、ESP32开发板和路由器的网络相同，它们必须在同一局域网（WiFi）内。
⚠️ 特别注意：WiFi必须是2.4Ghz频率的，否则ESP32无法连接WiFi。
15.4 代码说明#
注意：此课程涉及HTML、CSS、JS等课外知识， 只做简单介绍。
需要添加 Web 库才能使用。

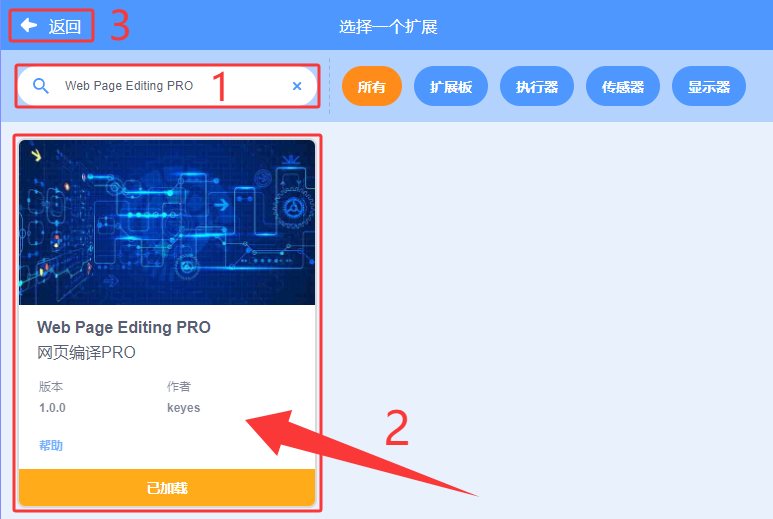

单击页面左下角的
在搜索框输入 Web Page Editing PRO，单击添加，单击 返回 返回编程页面。

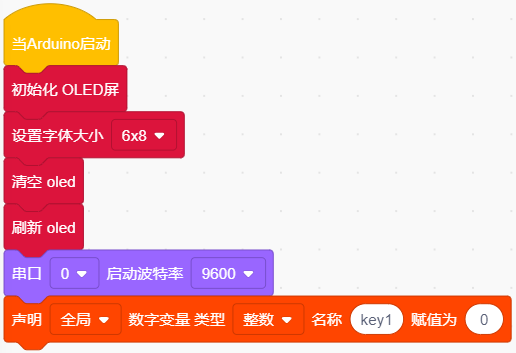

OLED屏、串口初始化，设置变量。

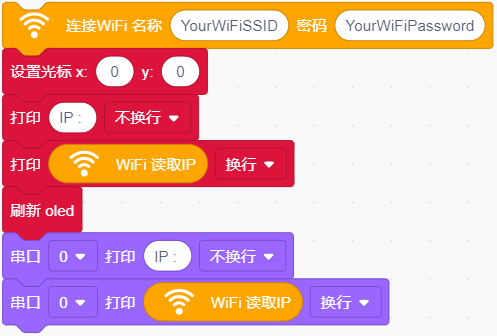

设置WiFi账号密码，连接WiFi，等待连接成功将IP地址打印在OLED屏和串口监视器。
⚠️ 注意：请将代码里的 WiFi名称和WiFi密码 替换为你自己的 WiFi名称和WiFi密码。

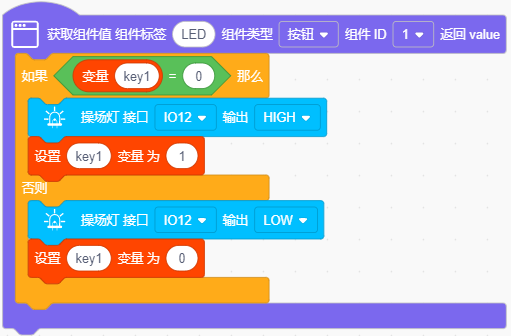

页面有一个按钮组件：LED
点击按钮，可以控制LED亮灭。
15.5 实验结果#
1. 外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），上传代码前单击KidsBlock IDE右下角的
，设置串口波特率为9600。
2. 然后单击按钮
上传代码。上传代码成功后，可以看到打印的IP地址 (如果看不到，可以按下复位按键重新连接一次)：
OLED屏上同步打印IP地址：
3. 将IP地址输入到手机/电脑浏览器并打开，你将看到一个简单的控制页面。
⚠️ 注意：确保手机/电脑与ESP32主板连接到同一个 WiFi 。
4. 点击
按钮，点亮LED灯。
15.6 常见问题解决#
1. 若串口监视器无任何信息打印，请按下ESP32主板的复位键：
2. 若ESP32 一直没有获取到 IP 地址，通常是因为 WiFi 连接失败，解决办法：
确保代码里的 WiFi 名称和密码已经替换为你的。
确保你的 WiFi 网络是 2.4GHz 的，ESP32不支持 5GHz WiFi。
3. 若输入IP地址无页面，解决办法：
确保IP地址输入正确。
检查手机/电脑是否与ESP32在同一网络。
