第3课智能教室温湿度计#

让我们用 AHT20 温湿度传感器和 OLED显示屏模块，打造一个智能教室温湿度监测系统，实时显示环境数据，为师生创造一个舒适健康的学习环境！

3.1 AHT20温湿度传感器#

AHT20 基于电容式湿度测量和热敏电阻温度测量原理，能够实时检测环境温湿度，并将数据通过 I²C 接口输出，为环境监测和智能控制提供精准数据支持。

KS6079

3.1.1 参数#

工作电压：DC 3.3 ~ 5V
通讯接口：I2C
I2C地址：0x38
温度范围：-10°C ~ +50°C
湿度范围：0% ~ 100% RH
尺寸：32mm x 23mm x 8mm
定位孔大小：直径为 3.2 mm
接口：间距2.54 mm，4pin防反接口

3.1.2 原理#

AHT20 基于 电容式湿度测量 和 热敏电阻温度测量 原理：

湿度测量：通过电容式传感器检测空气中的湿度变化，电容值随湿度变化而变化。
温度测量：通过热敏电阻检测环境温度，电阻值随温度变化而变化。
数字输出：传感器内部集成了 ADC（模数转换器）和校准电路，将模拟信号转换为数字信号，并通过 I²C 接口输出。

3.1.3 实验代码#

#include <Wire.h>
#include <AHT20.h>
AHT20 aht20;

void setup(){
  Serial.begin(9600);

  Wire.begin(); // 加入 I2C 总线
  // 检查 AHT20 是否会作出回应
  if (aht20.begin() == false){
    Serial.println("AHT20 未检测到。请检查接线.");
    while (1);
  }
  Serial.println("AHT20 已确认.");
}

void loop(){
  // 获取新的温度和湿度值
  float temperature = aht20.getTemperature();
  float humidity = aht20.getHumidity();

  // 串口打印结果
  Serial.print("温度: ");
  Serial.print(temperature, 2);
  Serial.print(" C\t");
  Serial.print("湿度: ");
  Serial.print(humidity, 2);
  Serial.print("% RH");
  Serial.println();
  // AHT20 每约 50 毫秒就能给出一次读数。然而，读取时间过长可能会导致芯片温度比
  // 周围环境温度高出约 1.0 摄氏度. 数据手册建议每 2 秒进行一次读取.
  delay(2000);
}

3.1.4 代码说明#

1. 硬件与库配置

#include <Wire.h>
#include <AHT20.h>
AHT20 aht20;

引入 I²C 通信库和 AHT20 传感器库，创建一个 AHT20 对象，命名为 aht20，用于操作传感器。

2. 初始化设置(setup函数)

void setup(){
  Serial.begin(9600);

  Wire.begin(); // 加入 I2C 总线
  // 检查 AHT20 是否会作出回应
  if (aht20.begin() == false){
    Serial.println("AHT20 未检测到。请检查接线.");
    while (1);
  }
  Serial.println("AHT20 已确认.");
}

初始化串口通信(9600波特率)
初始化I2C总线
检测AHT20传感器是否连接正常
- 如果检测失败，程序会停止并提示检查接线
- 如果检测成功，则显示确认信息

3. 主循环(loop函数)

aht20.getTemperature()
aht20.getHumidity()

读取当前温度值，返回浮点数（单位：°C）；
读取当前湿度值，返回浮点数（单位：% RH）。

void loop(){
  // 获取新的温度和湿度值
  float temperature = aht20.getTemperature();
  float humidity = aht20.getHumidity();

  // 串口打印结果
  Serial.print("温度: ");
  Serial.print(temperature, 2);
  Serial.print(" C\t");
  Serial.print("湿度: ");
  Serial.print(humidity, 2);
  Serial.print("% RH");
  Serial.println();
  // AHT20 每约 50 毫秒就能给出一次读数。然而，读取时间过长可能会导致芯片温度比
  // 周围环境温度高出约 1.0 摄氏度. 数据手册建议每 2 秒进行一次读取.
  delay(2000);
}

读取当前温度和湿度数据，返回浮点数。
通过串口监视器输出格式化后的数据。

Serial.print(temperature, 2); 中的 2 表示数值保留两位小数。
延时 2 秒(遵循传感器数据手册推荐的最小读取间隔)。

3.1.5 实验结果#

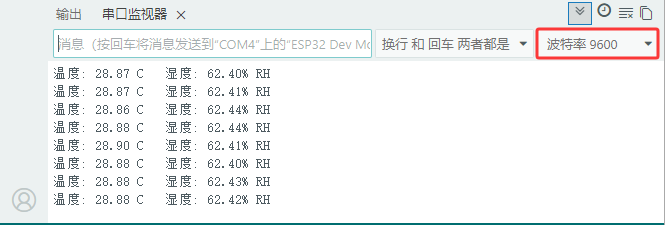

外接电源，选择好正确的开发板板型（ESP32 Dev Module）和适当的串口端口（COMxx），然后单击 cou0 按钮上传代码。代码上传成功后，单击Arduino IDE右上角的 Sarial ，打开串口监视器（波特率设置为 9600），每 2 秒更新一次温度和湿度数据。

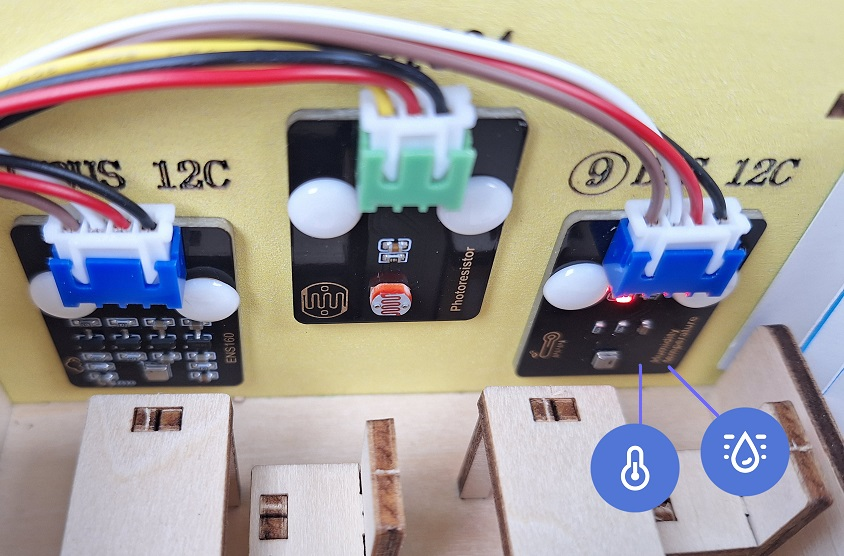

AHT_20

0301

3.2 1.3寸 IIC OLED显示屏模块#

OLED显示屏是一种自发光显示DS技术，具有高对比度、广视角和低功耗等特点，能够显示清晰的图像和文字，广泛应用于智能设备、可穿戴设备和工业控制等领域。

MD0725

3.2.1 参数#

工作电压：DC 3.3 ~ 5V
驱动芯片：SH1106
通讯接口：I2C
分辨率：128*64
尺寸：37mm x 34mm x 6mm
定位孔间距：30.5mm(长) 29mm（宽）
接口：间距2.54 mm，4pin直针接口

3.2.2 原理#

OLED显示屏模块的工作原理

自发光：OLED 屏的每个像素由有机发光材料组成，当电流通过时，像素会发光，无需背光。
像素控制：通过控制每个像素的电流，可以调节其亮度，从而实现图像的显示。
驱动芯片：内置驱动芯片 SH1106，负责接收控制信号并驱动像素。

OLED 屏的控制原理

OLED 屏的控制原理基于 显存（GRAM） 和 通信协议：

显存（GRAM）：
- OLED 屏内置显存，用于存储当前显示的图像数据。
- 通过向显存写入数据，可以更新屏幕内容。
通信协议：
- 通过 I²C 接口发送命令和数据，控制 OLED 屏的工作模式和显存内容。
- 常用命令包括初始化、清屏、设置光标位置、写入数据等。

3.2.3 实验代码#

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

// OLED配置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1  // 共用I2C复位
#define I2C_ADDRESS 0x3C  // SH1106默认地址

// 创建显示对象
Adafruit_SH1106G display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  Serial.begin(9600);  // 初始化串口

  // 初始化OLED
  if(!display.begin(I2C_ADDRESS, true)) {  // true表示128x64分辨率
    Serial.println("SH1106初始化失败");
    while(1);  // 卡住不再继续
  }

  // 清屏并设置文本属性
  display.clearDisplay();  // OLED清屏
  display.setTextSize(1);  // 文本大小
  display.setTextColor(SH110X_WHITE);  // 单色显示
  display.setCursor(0, 0);   // 设置起始位置

  // 显示"Hello world!"
  display.println("Hello world!");

  // 更新显示
  display.display();
}

void loop() {
  // 不需要循环内容
  delay(1000);
}

3.2.4 代码说明#

1. 硬件与库配置

头文件引入

#include <Wire.h>               // I2C通信库
#include <Adafruit_GFX.h>      // Adafruit图形核心库
#include <Adafruit_SH110X.h>   // SH1106专用驱动库

OLED参数配置

#define SCREEN_WIDTH 128       // 屏幕宽度(像素)
#define SCREEN_HEIGHT 64       // 屏幕高度(像素)
#define OLED_RESET -1          // 复位引脚(-1表示共用I2C复位)
#define I2C_ADDRESS 0x3C       // I2C设备地址(7位地址)

创建显示对象

Adafruit_SH1106G display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

2. 初始化设置(setup函数)

void setup() {
  Serial.begin(9600);  // 初始化串口

  // 初始化OLED
  if(!display.begin(I2C_ADDRESS, true)) {  // true表示128x64分辨率
    Serial.println("SH1106初始化失败");
    while(1);  // 卡住不再继续
  }

  // 清屏并设置文本属性
  display.clearDisplay();  // OLED清屏
  display.setTextSize(1);  // 文本大小
  display.setTextColor(SH110X_WHITE);  // 单色显示
  display.setCursor(0, 0);   // 设置起始位置

  // 显示"Hello world!"
  display.println("Hello world!");

  // 更新显示
  display.display();
}

初始化串口通信
初始化OLED显示屏
配置显示参数
输出 “Hello world!” 文本
更新显示内容

3. 主循环(loop函数)

delay(1000);

delay(1000)使程序暂停执行1秒，防止程序过于频繁地空转

3.2.5 实验结果#

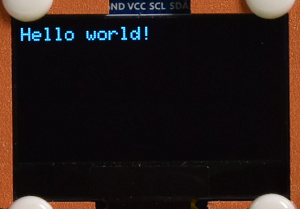

外接电源，选择好正确的开发板板型（ESP32 Dev Module）和适当的串口端口（COMxx），然后单击 cou0 按钮上传代码。代码上传成功后，在 OLED 屏幕上可以看到打印的 “Hello world!”：

0311

每 1000 毫秒刷新一次显示内容。

3.2.6 常见问题解决#

代码上传不成功？
- 确保库文件添加
- 确保IIC接线正确

3.3 智能教室温湿度计#

在前期的学习中，我们已经熟悉了 OLED显示屏的文字显示技术，并掌握了 AHT20高精度温湿度传感器的数据采集方法。现在，让我们将这两项技术深度融合，打造一个智能教室温湿度计！

通过本课程，我们将构建一个能实时追踪教室温度和相对湿度的智能监测站。系统会通过OLED屏幕清晰显示：

实时温度数值（℃）
当前湿度百分比（%）

现在，让我们开始这场环境感知技术的实践之旅吧！

3.3.1 流程图#

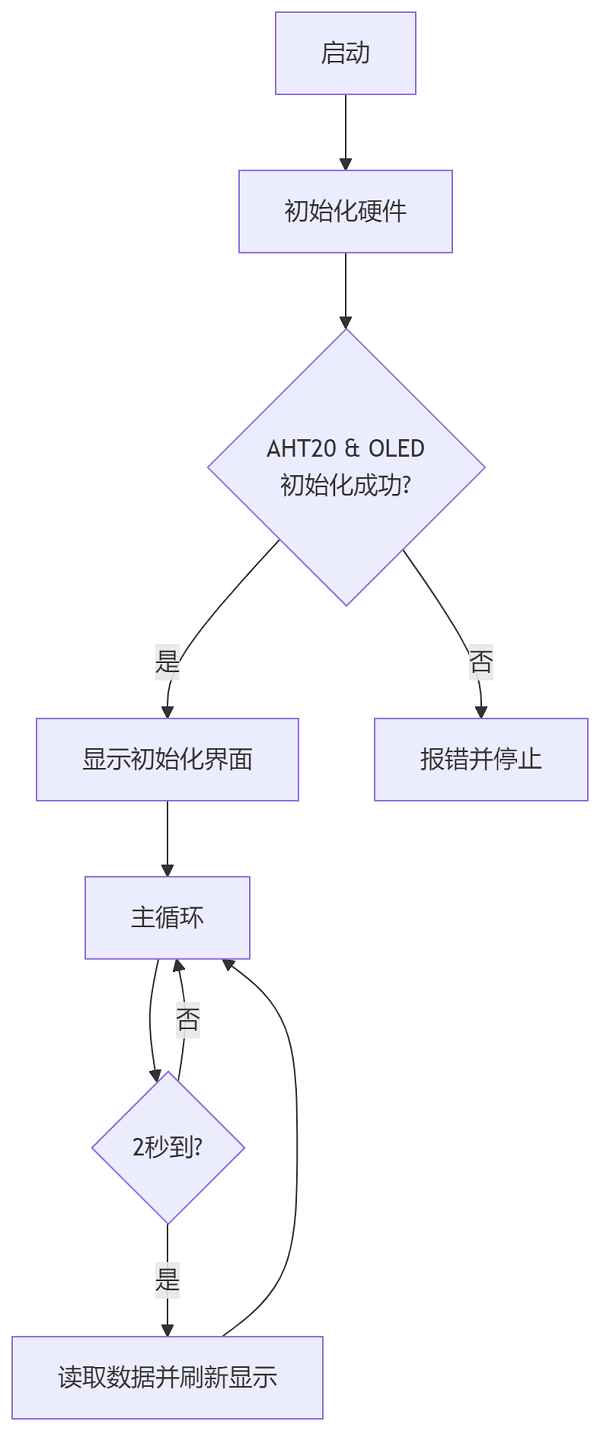

简化版温湿度监测系统流程图

A_03

3.3.2 实验代码#

#include <Wire.h>
#include <AHT20.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

// OLED配置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define I2C_ADDRESS 0x3C

Adafruit_SH1106G display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
AHT20 aht20;

// 上次更新时间
unsigned long lastUpdate = 0; // 记录上次更新时间
const unsigned long updateInterval = 2000; // 2秒更新间隔

void setup() {
  Serial.begin(9600);

  Wire.begin();

  // 初始化AHT20传感器
  if(!aht20.begin()) {
    Serial.println("AHT20未检测到! 请检查接线");
    while(1); // 仅通过串口报错
  }

  // 初始化OLED
  if(!display.begin(I2C_ADDRESS, true)) {
    Serial.println("OLED初始化失败");
    while(1); // 仅通过串口报错
  }

  // 清屏显示初始信息
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);
  display.setCursor(10, 30);
  display.println("Initializing...");
  display.display();
  delay(1000);
}

void loop() {
  if(millis() - lastUpdate >= updateInterval) {
    lastUpdate = millis();

    float temperature = aht20.getTemperature(); // 获取温度（单位℃）
    float humidity = aht20.getHumidity();     // 获取湿度（单位%RH）

    // 精简的显示更新
    display.clearDisplay();
    display.setTextSize(1);

    // 绘制标题栏
    display.setTextSize(1);
    display.setCursor(0, 0);
    display.println("Hygrothermograph");
    display.drawLine(0, 10, SCREEN_WIDTH, 10, SH110X_WHITE);

    // 温度显示（优化符号显示）
    display.setCursor(0, 25);
    display.print("T: ");
    display.print(temperature, 1);
    display.cp437(true);
    display.write(248); // °符号
    display.println("C");

    // 湿度显示
    display.setCursor(0, 45);
    display.print("RH: ");
    display.print(humidity, 1);
    display.println("%");

    display.display();
  }
}

3.3.3 代码说明#

1. 硬件配置与定时控制模块

硬件初始化

#include <Wire.h>
#include <AHT20.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

// OLED配置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define I2C_ADDRESS 0x3C

Adafruit_SH1106G display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
AHT20 aht20;

定时控制变量

unsigned long lastUpdate = 0; // 记录上次更新时间
const unsigned long updateInterval = 2000; // 2秒更新间隔

2秒更新间隔，遵循传感器数据手册推荐的最小读取间隔

2. 初始化设置(setup函数)

void setup() {
  Serial.begin(9600);

  Wire.begin();

  // 初始化AHT20传感器
  if(!aht20.begin()) {
    Serial.println("AHT20未检测到! 请检查接线");
    while(1); // 仅通过串口报错
  }

  // 初始化OLED
  if(!display.begin(I2C_ADDRESS, true)) {
    Serial.println("OLED初始化失败");
    while(1); // 仅通过串口报错
  }

  // 清屏显示初始信息
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);
  display.setCursor(10, 30);
  display.println("Initializing...");
  display.display();
  delay(1000);
}

完成所有硬件初始化
在 OLED 上显示启动信息 “Initializing…”

display.println()：操作只修改内存中的图像数据，调用 display() 后才会实际更新显示

3. 主循环(loop函数)

定时控制

if(millis() - lastUpdate >= updateInterval) {
  lastUpdate = millis();
  // ...后续代码
}

实现非阻塞式定时采样

每 updateInterval（1000ms）执行一次数据更新
通过 millis() 计时，避免 delay() 造成的程序阻塞
lastUpdate 记录最后一次更新时间戳

传感器数据采集

float temperature = aht20.getTemperature(); // 获取温度（单位℃）
float humidity = aht20.getHumidity();     // 获取湿度（单位%RH）

OLED显示更新

// 精简的显示更新
display.clearDisplay();
display.setTextSize(1);

// 绘制标题栏
display.setTextSize(1);
display.setCursor(0, 0);
display.println("Hygrothermograph");
display.drawLine(0, 10, SCREEN_WIDTH, 10, SH110X_WHITE);

// 温度显示（优化符号显示）
display.setCursor(0, 25);
display.print("T: ");
display.print(temperature, 1);
display.cp437(true);
display.write(248); // °符号
display.println("C");

// 湿度显示
display.setCursor(0, 45);
display.print("RH: ");
display.print(humidity, 1);
display.println("%");

display.display();

屏幕初始化
标题栏绘制
温湿度显示
屏幕刷新

3.3.4 实验结果#

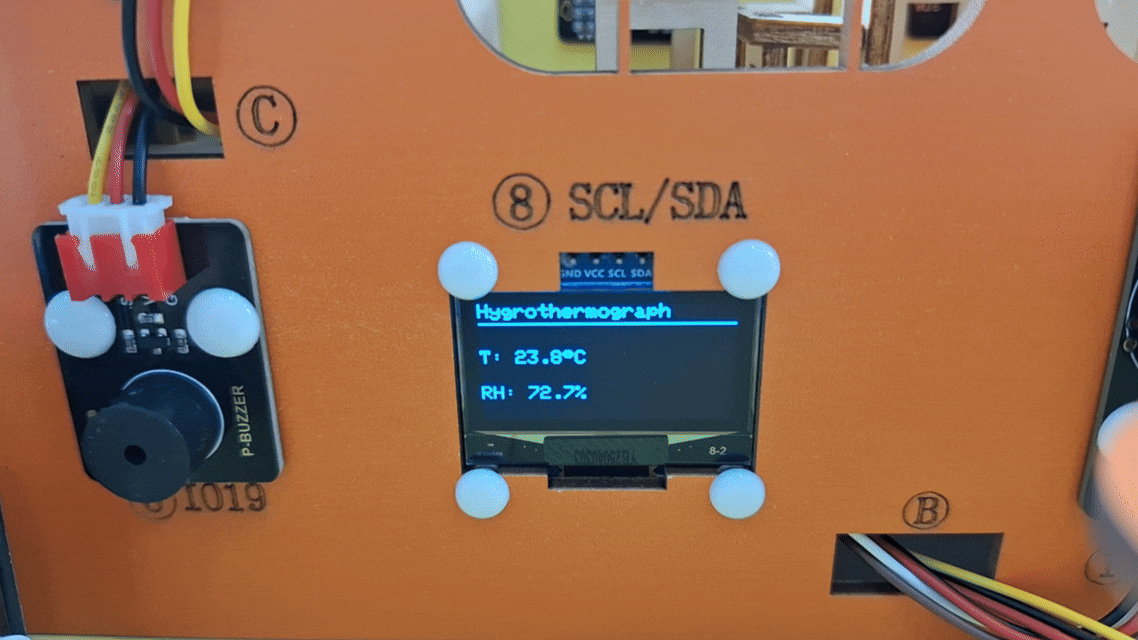

外接电源，选择好正确的开发板板型（ESP32 Dev Module）和适当的串口端口（COMxx），然后单击 cou0 按钮上传代码。代码上传成功后，AHT20传感器每2秒读取一次温湿度数值，并显示在OLED屏上。

dongtu08
