4.1 教室环境监测显示与报警#

在前面的学习中，我们已经掌握了光敏电阻传感器、ENS160空气质量传感器、SK6812 RGB灯模块和OLED显示屏的使用方法。现在，我们将整合这些技术，开发一个智能教室环境监测系统！

4.1.1 项目功能#

  • 实时监测：通过OLED屏显示光照、温湿度、空气质量（eCO₂）

  • 智能报警：当参数异常时，SK6812 RGB灯自动切换颜色提示：

    • eCO₂浓度过高 → 黄色

    • 温度升高 → 红色

    • 湿度超标 → 蓝色

    • 光照异常 → 绿色

这个系统不仅能直观展示教室环境状况，还能通过色彩设计视觉报警，帮助师生快速识别环境问题。现在，让我们开始构建这个集监测、显示与智能报警于一体的装置吧！

4.1.2 流程图#

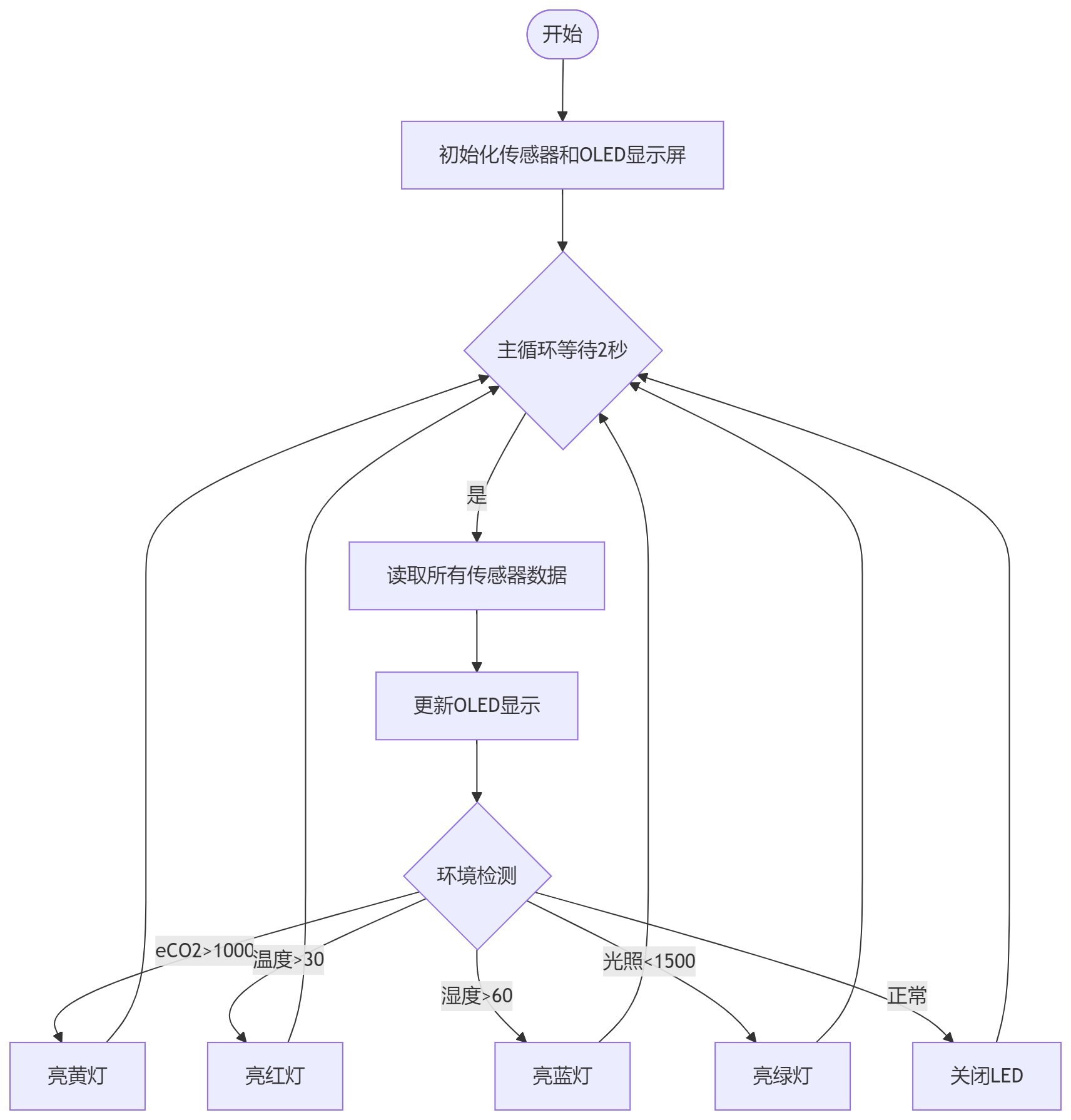

A_04

4.1.3 实验代码#

#include <Wire.h>
#include <AHT20.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>
#include <DFRobot_ENS160.h>
#include <Adafruit_NeoPixel.h>

// 硬件配置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
#define I2C_ADDRESS 0x3C
#define LED_PIN 4
#define LED_COUNT 4

// 环境阈值
#define LIGHT_THRESHOLD 1500
#define TEMP_THRESHOLD 30
#define HUMI_THRESHOLD 60
#define ECO2_THRESHOLD 1000

// 创建对象
AHT20 aht20;
DFRobot_ENS160_I2C ENS160(&Wire, 0x53);
Adafruit_NeoPixel leds(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);
Adafruit_SH1106G display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// 更新时间控制
unsigned long lastUpdate = 0;
const unsigned long updateInterval = 2000;

const int lightSensorPin = 34; // 定义光敏电阻传感器的引脚

void setup() {
  // 通信协议初始化
  Serial.begin(9600);  // 串口调试
  Wire.begin();  // I2C总线初始化

  // 初始化OLED
  display.begin(I2C_ADDRESS, true);
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);

  // 初始化传感器
  aht20.begin(); // 温湿度传感器
  ENS160.begin(); // 空气质量传感器
  ENS160.setPWRMode(ENS160_STANDARD_MODE);

  // 初始化RGB
  leds.begin(); // RGB灯带初始化
  leds.setBrightness(100);
  leds.show();
}

void loop() {
  if(millis() - lastUpdate >= updateInterval) {
    lastUpdate = millis();

    // 读取传感器数据
    float temperature = aht20.getTemperature();
    float humidity = aht20.getHumidity();
    int illum = analogRead(lightSensorPin);
    uint16_t eco2 = ENS160.getECO2();

    // 更新显示
    display.clearDisplay();
    display.setCursor(0, 12);
    display.print("T:");
    display.print(temperature, 1);
    display.cp437(true);
    display.write(248); // °符号
    display.println("C");

    display.setCursor(0, 24);
    display.print("H:");
    display.print(humidity, 1);
    display.println("%");

    display.setCursor(0, 36);
    display.print("L:");
    display.print(illum);
    display.println(" Lux");

    display.setCursor(0, 48);
    display.print("C:");
    display.print(eco2);
    display.println(" ppm");

    display.display();

    // 控制LED
    setAllLEDs(0, 0, 0); // 先关闭

    if(eco2 > ECO2_THRESHOLD) {
      setAllLEDs(255, 255, 0); // 黄色
    }
    else if(temperature > TEMP_THRESHOLD) {
      setAllLEDs(255, 0, 0);  // 红色
    }
    else if(humidity > HUMI_THRESHOLD) {
      setAllLEDs(0, 0, 255);  // 蓝色
    }
    else if(illum < LIGHT_THRESHOLD) {
      setAllLEDs(0, 255, 0);  // 绿色
    }
  }
}

// 设置LED颜色
void setAllLEDs(uint8_t r, uint8_t g, uint8_t b) {
  for (int i = 0; i < LED_COUNT; i++) {
    leds.setPixelColor(i, leds.Color(r, g, b));
  }
  leds.show();
}

4.1.4 代码说明#

1. 初始化设置(setup函数)

void setup() {
 // 通信协议初始化
  Serial.begin(9600);  // 串口调试
  Wire.begin();  // I2C总线初始化

  // 初始化OLED
  display.begin(I2C_ADDRESS, true);
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SH110X_WHITE);

  // 初始化传感器
  aht20.begin(); // 温湿度传感器
  ENS160.begin(); // 空气质量传感器
  ENS160.setPWRMode(ENS160_STANDARD_MODE);

  // 初始化RGB
  leds.begin(); // RGB灯带初始化
  leds.setBrightness(100);
  leds.show();
}

2. 主循环(loop函数)

定时更新，每2秒执行一次完整的监测循环：

  1. 数据采集：读取所有传感器数据

    • aht20.getTemperature() → 温度（℃）

    • aht20.getHumidity() → 湿度（%）

    • analogRead(lightSensorPin) → 光照强度

    • ENS160.getECO2() → eCO2（ppm）

  2. 数据处理：格式化和单位转换

  3. 显示更新：OLED屏幕刷新

  4. 状态判断：环境参数阈值比较

  5. 告警触发：SK6812 RGB灯光控制：

    • 高eCO2（>1000ppm）→ 亮黄灯（255,255,0）

    • 高温（>30℃）→ 亮红灯（255,0,0）

    • 高湿（>60%）→ 亮蓝灯（0,0,255）

    • 低光照（<1500）→ 亮绿灯（0,255,0）

4.1.5 实验结果#

外接电源，选择好正确的开发板板型（ESP32 Dev Module）和 适当的串口端口（COMxx），然后单击cou0按钮上传代码。代码上传成功后，通过AHT20传感器、ENS160传感器和光敏电阻传感器实时采集环境数据，并且每2秒更新在 OLED 显示屏 ，同时用 SK6812 RGB灯 提供视觉反馈。

  • 高eCO2（>1000ppm）→ 亮黄灯

  • 高温（>30℃）→ 亮红灯

  • 高湿（>60%）→ 亮蓝灯

  • 低光照（<1500）→ 亮绿灯

⚠️ 特别提醒：如果OLED模块上显示屏显示的二氧化碳浓度(eCO2)的数据都是0，请按一下ESP32主控板上的复位键，等待几秒钟。

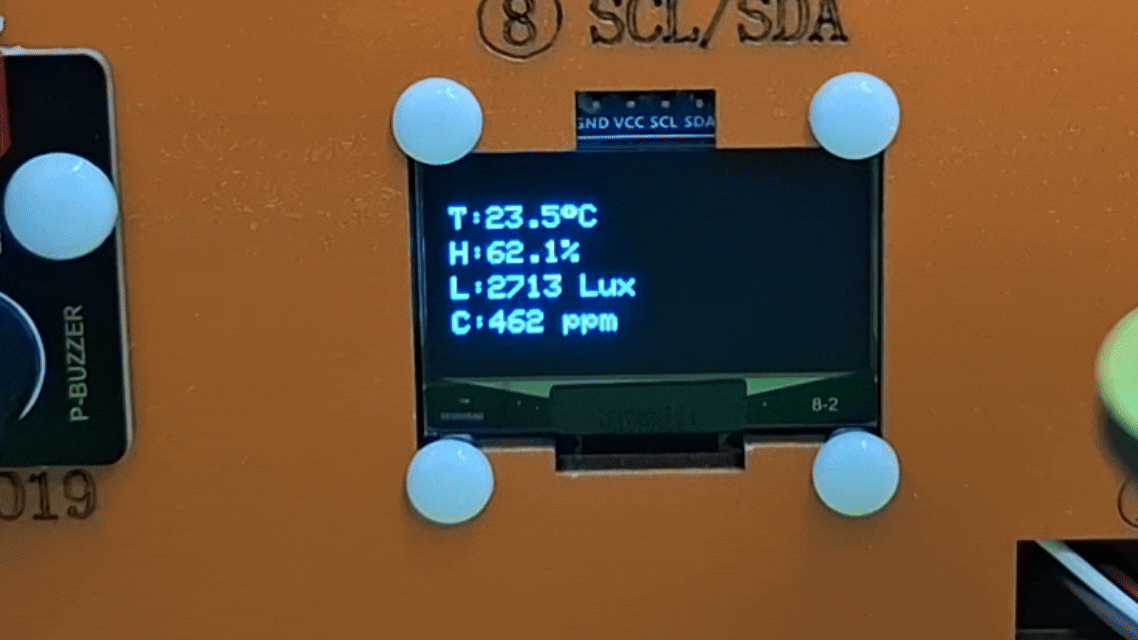

dongtu26
