1. 产品介绍

1. 产品介绍#

1.1 产品安全#

1. 本产品内含排针针脚，注意刺伤，请勿让7岁以下的儿童接触，放在他们拿不到的地方。

2. 本产品包含导电部件(控制板和电子模块），请按照本教程的要求进行操作，不当的操作可能导致过热并且损害零件，请勿触摸并立即断开电路电源。

1.2 产品介绍#

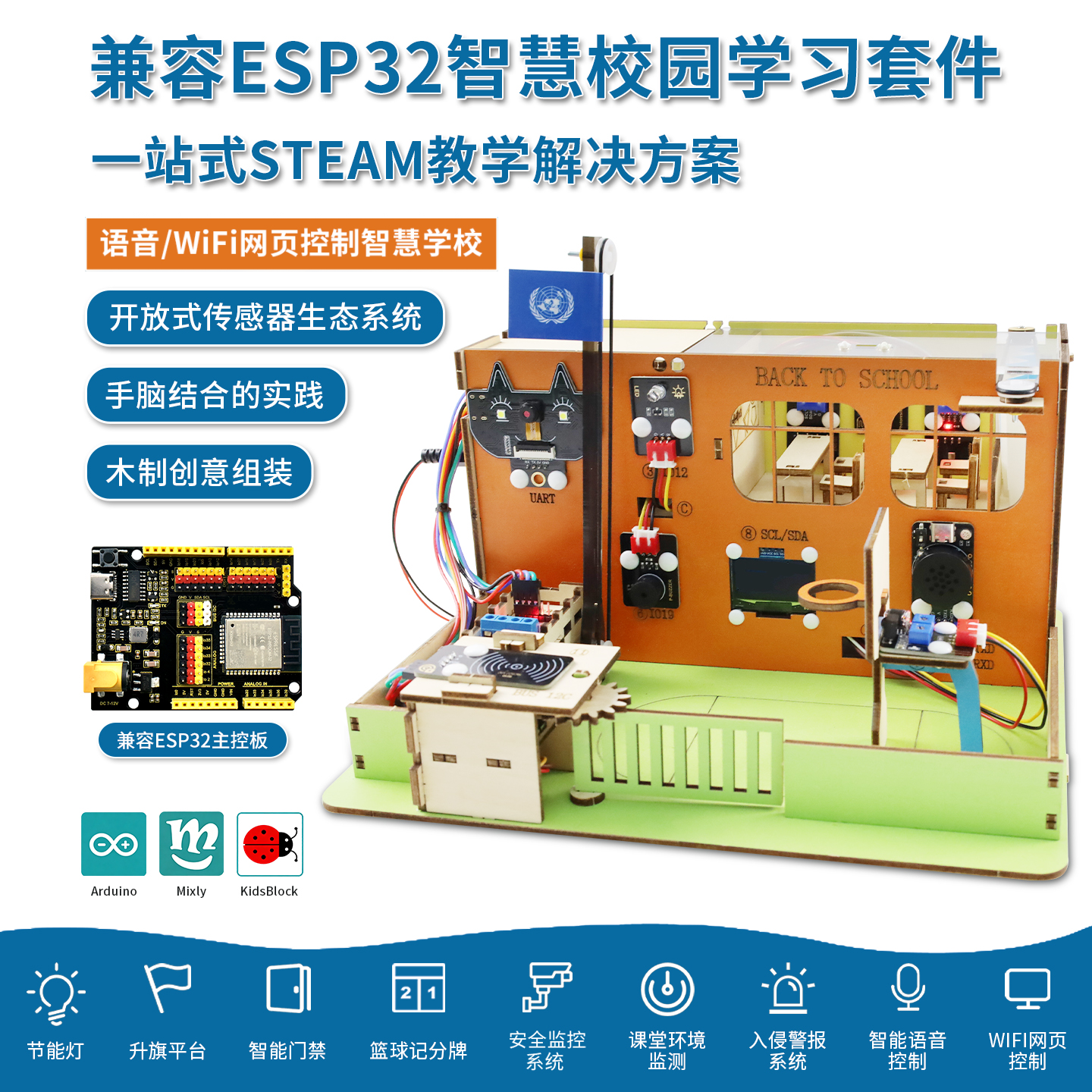

01

ESP32物联网智慧校园学习套件是专为中小学生设计的STEAM教育套件，支持Arduino C（基于Arduino开源平台）、Mixly（基于Blockly）和KidsBlock（基于Scratch）的编程。该套件将传统木工与现代电子技术完美融合，学生可以通过自己构建一个微型椴木学校模型来学习传感器的应用、物联网的原理和智能控制技术，体验创造与技术的结合。

此外，由于模块化设计，每个组件可以独立操作或灵活集成，培养学生的系统思维。从概念到实际实施，学生可以充分参与设计、施工和编程，培养他们的逻辑思维、创造力和动手能力。

1.3 产品清单#

当收到这个产品时，请根据清单进行清点，以确保所有配件完整无损。如果发现有缺失的配件，请立即联系我们的销售人员。

序号

名称

数量


1

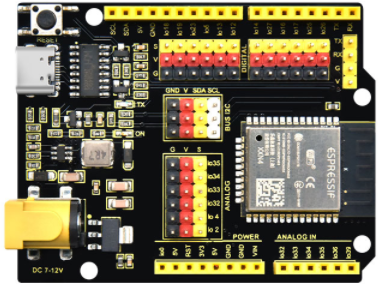

ESP32开发板

1

KS5016

2

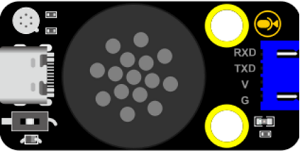

智能语音模块

1

KS6012

3

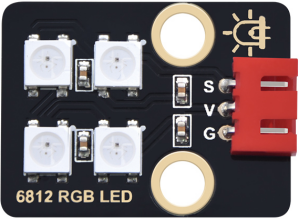

SK6812 RGB模块

1

KS6009

4

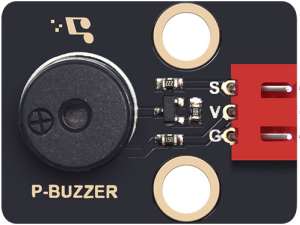

无源蜂鸣器模块

1

KS6011

5

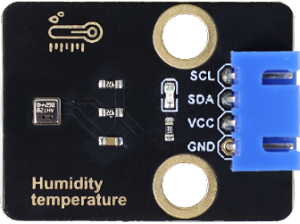

AHT20 温湿度传感器

1

KS6079

6

白色LED模块

1

KS6001

7

光敏电阻传感器

1

KS6026

8

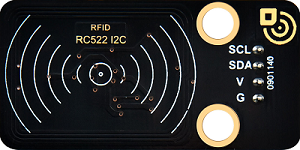

RFID刷卡模块

1

KS6065

9

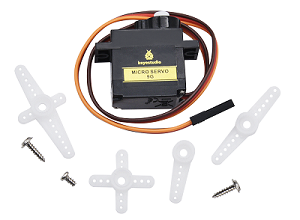

180度 舵机

1

servo

10

避障传感器

1

KS6019

11

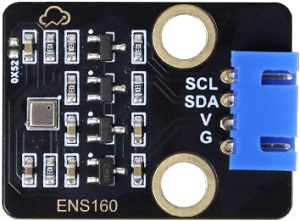

ENS160 空气质量传感器

1

KS6083

12

OLED模块

1

MD0725

13

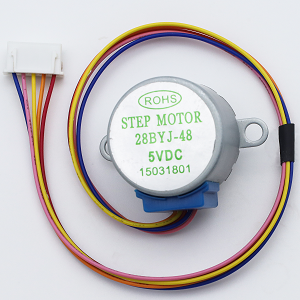

28BYJ-48 步进电机

1

64000048

14

步进电机驱动板

1

KS0208

15

电机

1

OR0316

16

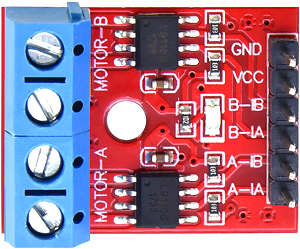

电机驱动板

1

MD0140

17

舵机控制模块

1

MD0798

18

摄像头

1

FB0005

19

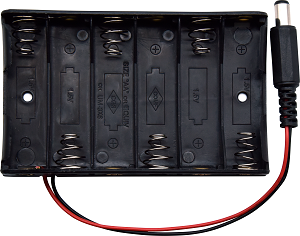

电池盒

1

OR0266

20

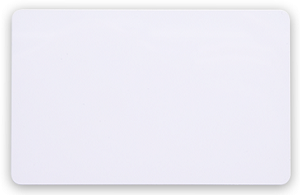

白色 IC卡

1

69520001

21

3P XH-2.54mm转杜邦母连拼 150mm (黑红黄)

2

3p200

22

3P XH-2.54mm转杜邦母连拼 200mm (黑红黄)

2

3p250

23

3P XH-2.54mm转杜邦母连拼 400mm (黑红黄)

1

3p250

24

4P 杜邦母连拼转母单拼 200mm (黑红蓝绿)

1

4p400

25

4P 杜邦母连拼转公单拼 250mm (黑红蓝绿)

1

4p150

26

4P 杜邦母连拼转母连拼 300mm (黑红蓝绿)

1

4p400

27

4P XH-2.54mm转杜邦母连拼 200mm (黑红白棕)

2

4p200

28

4P XH2.54转杜邦母单拼 300mm (黑红白棕)

1

4p350

29

4P XH-2.54转杜邦母单线 150mm (黑红黄白)

1

4p_150

30

6P 母对母杜邦线 150mm 颜色随机

8

6p150

31

2P 公对母杜邦线 200mm 颜色随机

4

2p200

32

十字螺丝刀

1

screwdriver2

33

一字型螺丝刀

1

screwdriver1

34

R4060 铆钉

22

R4060

35

R3550 铆钉

2

R3550

36

R3075 铆钉

4

R3075

37

R3065 铆钉

5

R3065

38

M3*6MM 螺钉

8

M3_6

39

M3*10MM 六角铜柱

4

M3_10

40

M2*8MM 螺钉

3

M2_8

41

M1.2*4 自攻螺钉

4

M1.4_6

42

M2 螺母

2

M2

43

皮带轮

3

M13

44

光轴

3

M2_15

45

硬轴套

2

2mm

46

橡胶皮带

2

2x70mm

47

镊子

1

67820162

48

迷你篮球

1

basketball

49

装配工具

1

60720459

50

贴纸

1

tags

51

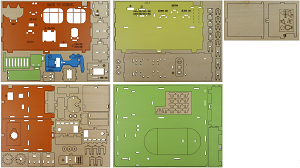

椴木板

1

wood

52

亚克力板(天花板)

1

acrylic1

53

亚克力板(旗杆)

1

acrylic2

54

旗帜

1

flag

55

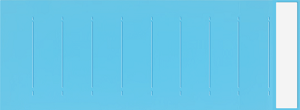

窗帘卡纸

1

curtain

56

双面胶贴

2

Double-sided_adhesive

57

扎带

2

Ribbon

58

USB线

1

USB

59

5号(AA)1.5V电池（需要自备）

6

battery

1.4 产品参数#

  • 工作电压：3.3V ~ 5V

  • 电池电压：9V

  • 最大输出电流：1.2A

  • 最大耗散功率：10W

  • WiFi工作频率：2.4G

  • 蓝牙标准：V4.2完整标准

  • 工作温度：–10至+65摄氏度

  • 产品重量：954g±1%（增加包装后的重量）

  • 包装尺寸：316mm×229mm×51mm±1%

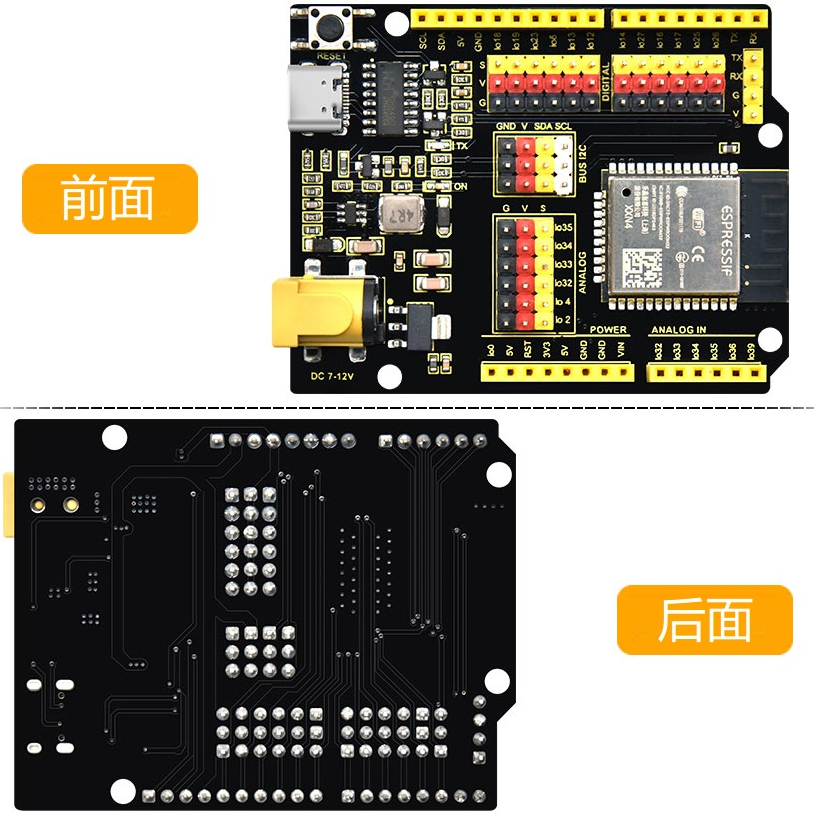

1.5 ESP32主控板#

ESP32

1.5.1 介绍#

这是一款基于ESP32开发板，集成了ESP32-WROOM-32模组，是一款通用型的WIFI加蓝牙开发板，引脚兼容Arduino。有丰富的外设，包括霍尔传感器，高速SDIO/SPI、UART、I2S和I2C等，并且可以搭载freeRTOS操作系统，非常适用于物联网、智能家居方案。

1.5.2 参数#

参数

规格

输出电压

3.3V-5V

输出电流

MAX：1.2A

最大功率

最大输出10W

工作温度范围

-10~50摄氏度

尺寸

70 * 53 * 14.5mm

重量

25.5g

环保属性

环保材料

  • 介绍开发板、扩展板接口

  • 如果是套件教程，可以把各类传感器模块参数放到各自的教程里面

  • 必要情况下需要写明注意事项，防止产品意外损坏

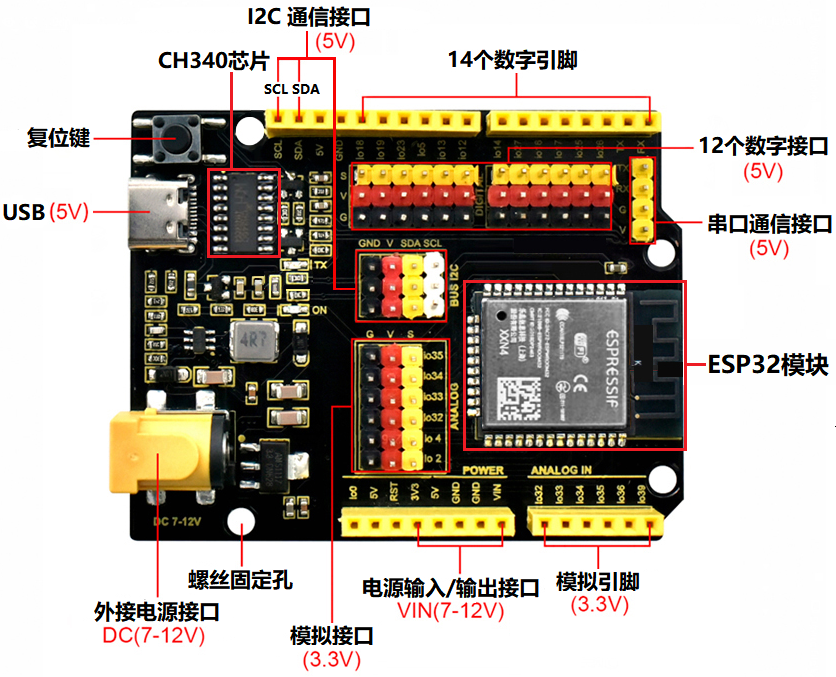

1.5.3 ESP32主控板详图#

02

引脚功能简介

引脚

输入

输出

说明

0

上拉

OK

开机时输出 PWM 信号，必须为 LOW 才能进入烧录模式

1

TX 引脚

OK

开机调试输出

2

OK

OK

连接到板载 LED，必须悬空或处于低电平才能进入烧录模式

3

OK

RX 引脚

开机时高

4

OK

OK

5

OK

OK

在启动时输出 PWM 信号，捆扎引脚

6

x

x

连接到集成 SPI 闪存

7

x

x

连接到集成 SPI 闪存

8

x

x

连接到集成 SPI 闪存

9

x

x

连接到集成 SPI 闪存

10

x

x

连接到集成 SPI 闪存

11

x

x

连接到集成 SPI 闪存

12

OK

OK

如果拉高，则启动失败，捆扎针

13

OK

OK

14

OK

OK

开机输出PWM信号

15

OK

OK

在启动时输出 PWM 信号，捆扎引脚

16

OK

OK

17

OK

OK

18

OK

OK

19

OK

OK

21

OK

OK

22

OK

OK

23

OK

OK

25

OK

OK

26

OK

OK

27

OK

OK

32

OK

OK

33

OK

OK

34

OK

x

35

OK

x

36

OK

x

39

OK

x
