第7课 校园智能门禁#

让我们用RFID刷卡模块和舵机打造一个校园智能门禁系统,通过刷卡识别身份并自动控制门开与关,体验安全便捷的智慧校园生活!

7.1 RFID刷卡模块#

RFID刷卡模块是一种基于无线射频识别技术的非接触式读卡设备,可快速识别IC卡或电子标签中的身份信息,广泛应用于门禁、考勤和支付系统。

KS6065

7.1.1 参数#

  • 工作电压:DC 5V

  • 工作电流:13 ~ 100 mA / DC 5V

  • 空闲电流:10 ~ 13 mA / DC 5V

  • 休眠电流:< 80 uA

  • 峰值电流:< 100 mA

  • 工作频率:13.56 MHz

  • 最大功率: 0.5 W

  • 数据传输速率:最大10Mbit/s

  • 工作温度:-10°C ~ +50°C

  • 尺寸:48mm x 24mm x 8 mm

  • 定位孔大小:直径为 4.8 mm

  • 接口:间距2.54 mm,4pin弯针接口

7.1.2 原理#

工作流程

7101

(1)能量传输

  • 读卡器天线发射电磁场 → 为无源RFID卡(无电池)提供能量。

(2)数据交互

  • 卡片进入磁场范围后激活 → 通过负载调制将卡内数据(如:卡号)传回读卡器。

(3)身份验证

  • 读卡器解码数据 → 与系统数据库比对完成认证。

7.1.3 实验代码#

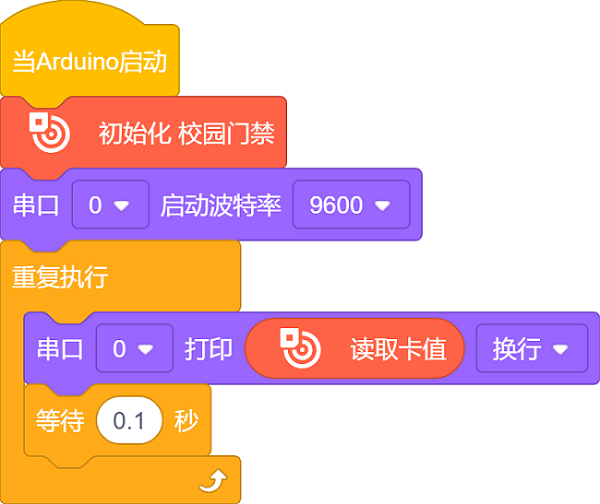

7_1

7.1.4 代码说明#

7106

  • 初始化 RFID

  • 串口初始化

7107

  • 检测是否有卡进入射频场,激活卡片读取UID卡号并打印在串口监视器

  • 每0.1秒刷新一次

7.1.5 实验结果#

外接电源,选择好正确的开发板板型(ESP32 Dev Module)和 适当的串口端口(COMxx),然后单击按钮upload上传代码。上传代码成功后,单击KidsBlock IDE右下角的Sarial2,设置串口波特率为9600

Buadrate

将RFID磁卡放入磁场范围内检测,读卡器将读取到的RFID卡号以16进制的形式打印在串口监视器。

7102

7110

7.1.6 常见问题解决#

1. 无法读取卡片

  • 检查I2C地址是否正确。

  • 检查供电电压(5V)、卡片类型。

2. 版本显示 0x000xFF

  • 检查I2C线路(SDA/SCL是否接反)。

  • 确保供电电压稳定。


7.2 舵机#

舵机是一种通过接收控制信号来精确控制旋转角度的电机。

servo

我们用到的这款舵机有三根外接线,棕色线为接地线,红色线为电源正极,橙色线为信号线。

7201

7.2.1 参数#

  • 工作电压: DC 3.3 ~ 5V

  • 工作温度:-10°C ~ +50°C

  • 尺寸:32.25mm x 12.25mm x 30.42 mm

  • 接口:间距为2.54 mm 3pin排母接口

7.2.2 原理#

1. 舵机的工作原理

舵机是一种闭环控制的位置伺服电机,ESP32通过 PWM(脉冲宽度调制)信号 控制其角度。核心工作原理:

PWM信号输入

  • ESP32生成50Hz(周期20ms)的PWM信号

  • 脉冲宽度(高电平时间)决定角度

    • 0.5ms(500μs)→ 0°

    • 1.5ms(1500μs)→ 90°(中间位置)

    • 2.5ms(2500μs)→ 180°

      341301

引脚限制

  • 避免使用以下引脚(有特殊功能):

    • GPIO0(下载模式)

    • GPIO2(内部上拉)

    • GPIO12(启动时电平敏感)

7.2.3 实验代码#

⚠️ 请确保组装前舵机已经初始化,否则可能导致舵机堵转损坏。

⚠️ 详情请查看产品组装教程,舵机必须 先初始化 再安装。

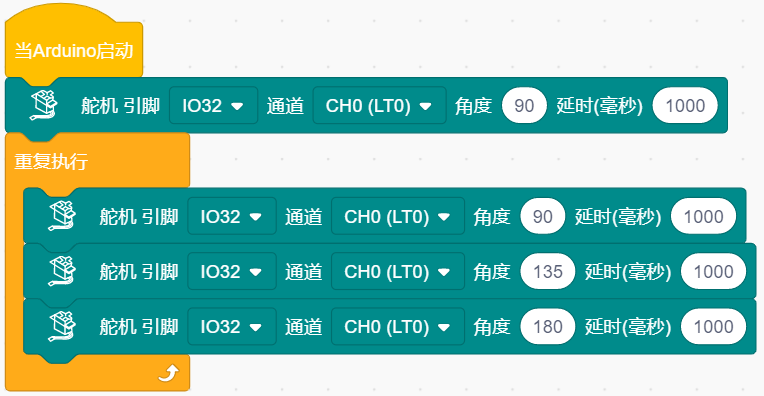

7_2

7.2.4 代码说明#

1. 初始化舵机(GPIO32引脚)

2. 循环执行:

  • 转到90° → 暂停1秒

  • 转到135° → 暂停1秒

  • 转到180° → 暂停1秒

  • 重复循环

7.2.5 实验结果#

⚠️ 警告:舵机必须正确安装固定后才能通电运行,否则可能因堵转损坏。

⚠️ 详情请查看产品组装教程,舵机必须 先初始化 再安装。

外接电源,选择好正确的开发板板型(ESP32 Dev Module)和 适当的串口端口(COMxx),然后单击按钮upload上传代码。上传代码成功后,舵机会按以下规律循环运动:

1. 立即转到90°位置 → 关门状态,保持1秒

2. 转到135°位置 → 开关门的中间位置,保持1秒

3. 转到180°位置 → 开门状态,保持1秒

4. 重复此循环(90°→135°→180°→90°…)

dongtu07


7.3 校园智能门禁#

在前面的课程中,我们已经掌握了RFID刷卡模块的身份识别功能和舵机的机械控制原理。现在,让我们将这些技术融合创新,共同打造一个智能化的校园门禁系统!通过这个项目,我们将实现刷卡自动开锁功能,既提升校园安全,又展现科技魅力。

这套系统能够识别授权人员的RFID卡片,通过舵机驱动门锁开关。接下来,我们将从流程图到程序编写,最终实现一个稳定可靠的智能门禁原型。准备好了吗?现在就开始我们的项目开发吧!

7.3.1 流程图#

A_07

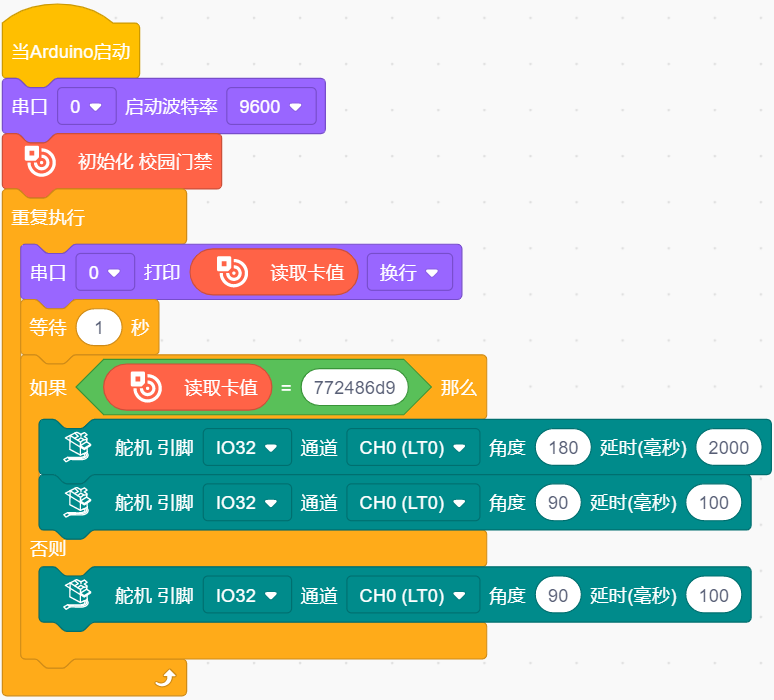

7.3.2 实验代码#

⚠️ 请确保组装前舵机已经初始化,否则可能导致舵机堵转损坏。

⚠️ 详情请查看产品组装教程,舵机必须 先初始化 再安装。

⚠️ 上传代码前请将代码块中的RFID卡号替换成你自己的RFID卡号。

7_3

7.3.3 代码说明#

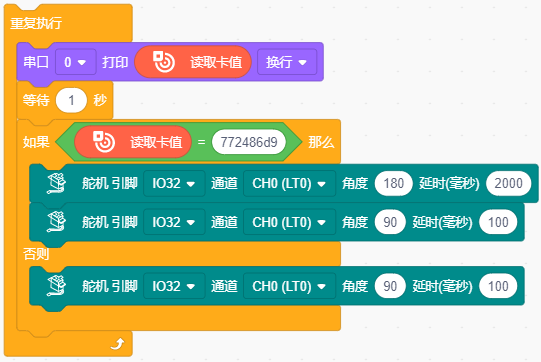

7108

  • 初始化 RFID

7109

  • 检测是否有新卡靠近,读取 RFID卡号,比较读取的 RFID卡号 是否与你设置的 RFID卡号 匹配。

    • 匹配 → 开门(180°),2 秒后自动关门(90°)。

    • 不匹配 → 无操作(门保持关闭)。

7.3.4 实验结果#

⚠️ 警告:舵机必须正确安装固定后才能通电运行,否则可能因堵转损坏。

⚠️ 详情请查看产品组装教程,舵机必须 先初始化 再安装。

外接电源,选择好正确的开发板板型(ESP32 Dev Module)和 适当的串口端口(COMxx),然后单击按钮upload上传代码。上传代码成功后,智能门禁系统循环检测:

  • 有卡 → 读RFID卡号 → 匹配成功 → 开门 → 延时2秒 → 关门

  • 有卡 → 读RFID卡号 → 匹配失败 → 提示未授权

  • 无卡 → 继续检测

dongtu17

7.3.5 常见问题解决#

1. 无法检测卡片

  • 检查I2C地址是否错误、接线是否松动

2. 舵机不转动

  • 检查供电电压,外接电源

  • 确保安装前已将舵机初始化

3. 串口输出乱码

  • 确保串口监视器设为115200
