第16课网页远程控制LED#

网页远程控制LED实验是智慧校园物联网应用的微型实践，通过ESP32搭建Web服务器，实现浏览器对LED的远程操控，直接映射校园中智能照明、设备管理等真实场景。

本课将带领你探索物联网的奇妙世界！通过ESP32开发板，编写代码，就能用手机网页远程控制LED灯的开关。一起来完成你的第一个"智慧校园"物联网项目吧！

16.1 工作原理#

注意：此课程涉及HTML、CSS、JS等课外知识，只做简单介绍。

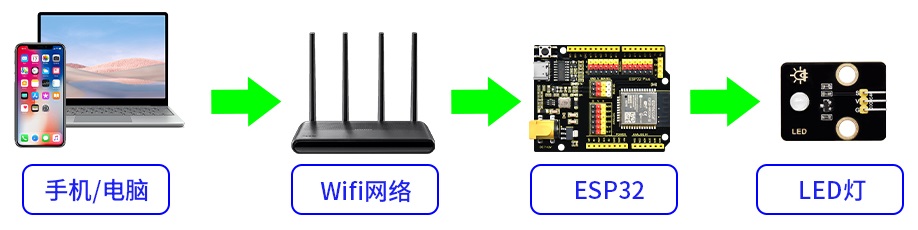

1101

关键步骤：

（1）ESP32 变身微型服务器

ESP32 连接 WiFi 后，会变成一个 微型Web服务器（就像一台超迷你的电脑）。
它会有一个局域网 IP 地址（比如：172.23.131.16），其他连接 同一WiFi 的设备都能访问它。

（2）网页交互设计

ESP32 托管一个简单的网页，网页上有两个按钮：
- “LED开” 按钮 → 点击后发送 /ON 请求
- “LED关” 按钮 → 点击后发送 /OFF 请求

（3）请求处理流程

点击网页按钮 → 浏览器向 ESP32 发送请求
ESP32 接收请求
ESP32 收到请求后，通过 GPIO 引脚控制 LED：
- 开灯：引脚输出高电平 → LED 通电发光
- 关灯：引脚输出低电平 → LED 断电熄灭

（4）实时反馈

网页通过 JavaScript 动态更新状态，无需刷新页面（类似你刷手机时的即时响应）。

技术三要素

要素	作用	类比
WiFi通信	让浏览器和ESP32能对话	像两个人用对讲机通话
Web服务器	托管网页并处理按钮点击请求	像餐厅服务员接收你的点单
GPIO数字输出	把网页指令变成实际电流控制LED	像你用手按下物理开关

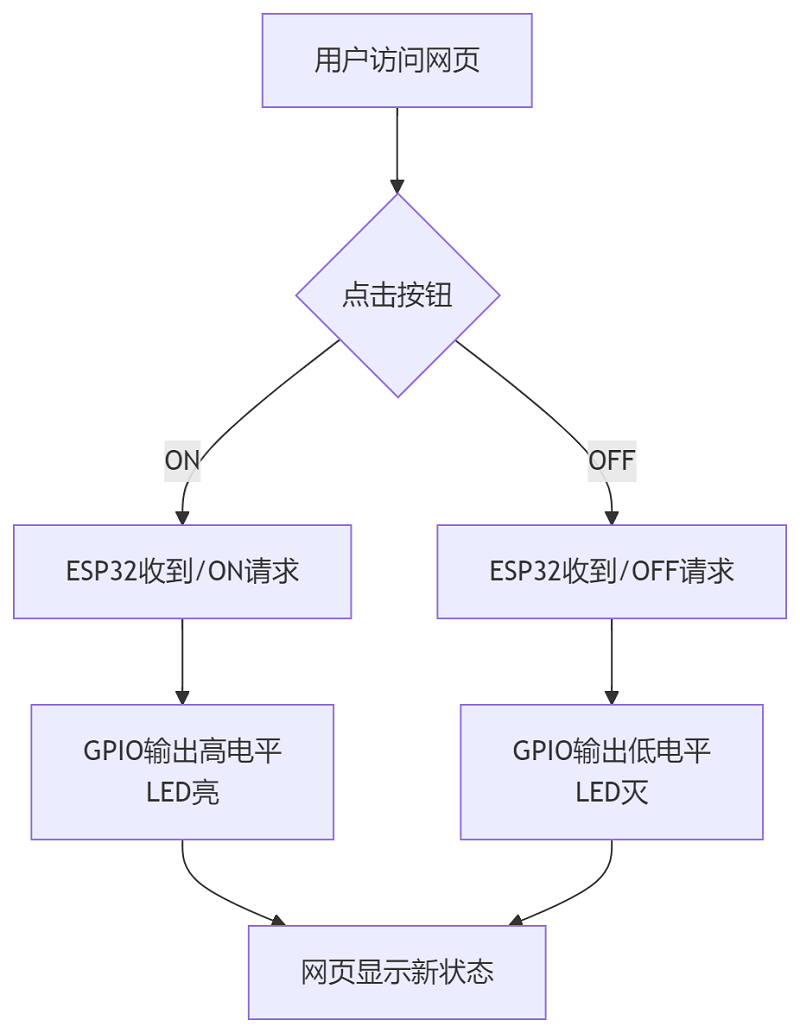

16.2 流程图#

A_12

16.3 实验代码#

⚠️ 特别提醒：打开代码文件后，需要分别将代码中的 YourWiFiSSID 和 YourWiFiPassword 替换为您自己的 WiFi名称和 WiFi密码。

const char* ssid = "YourWiFiSSID";         // 修改为你的WiFi名称
const char* password = "YourWiFiPassword"; // 修改为你的WiFi密码

⚠️ 特别注意：请确保代码中的WiFi名称和WiFi密码与连接到您的电脑、手机/平板、ESP32开发板和路由器的网络相同，它们必须在同一局域网（WiFi）内。

⚠️ 特别注意：WiFi必须是2.4Ghz频率的，否则ESP32无法连接WiFi。

#include <WiFi.h>
#include <WebServer.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

// 设置WiFi名称和WiFi密码
const char* ssid = "YourWiFiSSID";     // 替换为你自己的WiFi名称
const char* password = "YourWiFiPassword"; // 替换为你自己的WiFi密码

// OLED 配置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1  // 共享 I2C 重置操作
#define I2C_ADDRESS 0x3C  // 默认0x3C地址

// 定义LED引脚
const int ledPin = 12;  // GPIO12

WebServer server(80);  // 创建Web服务器对象，端口80

// 创建一个显示对象
Adafruit_SH1106G display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// HTML网页内容（中文版）
const char* htmlContent = R"rawliteral(
<!DOCTYPE HTML>
<html>
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <title>ESP32 LED 控制</title>
  <style>
    body {
      font-family: Arial, sans-serif;
      text-align: center;
      margin: 0 auto;
      padding-top: 50px;
    }
    .button {
      padding: 10px 20px;
      font-size: 16px;
      margin: 10px;
      cursor: pointer;
      background-color: #4CAF50;
      color: white;
      border: none;
      border-radius: 5px;
    }
    .button-off {
      background-color: #f44336;
    }
  </style>
</head>
<body>
  <h1>ESP32 LED 控制</h1>
  <p>LED 状态：<span id="ledState">%LEDSTATE%</span></p>
  <p>
    <button class="button" onclick="controlLED('ON')">LED 开</button>
    <button class="button button-off" onclick="controlLED('OFF')">LED 关</button>
  </p>
  <script>
    function controlLED(state) {
      var xhr = new XMLHttpRequest();
      xhr.open("GET", "/" + state, true);
      xhr.send();

      // 更新页面状态显示
      document.getElementById("ledState").innerHTML = (state === 'ON') ? '开' : '关';
    }
  </script>
</body>
</html>
)rawliteral";

void handleRoot() {
  // 获取当前LED状态，返回中文
  String ledState = (digitalRead(ledPin)) ? "开" : "关";  // 读取LED状态

  // 替换HTML中的占位符
  String html = htmlContent;
  html.replace("%LEDSTATE%", ledState); // 动态更新网页中的LED状态

  server.send(200, "text/html", html); // 发送网页给客户端
}

void handleLEDOn() {
  digitalWrite(ledPin, HIGH);  // 打开LED
  server.send(200, "text/plain", "LED已开启");
}

void handleLEDOff() {
  digitalWrite(ledPin, LOW);  // 关闭LED
  server.send(200, "text/plain", "LED已关闭");
}

void handleNotFound() {
  server.send(404, "text/plain", "404: Not found");
}

void setup() {
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin, LOW);  // 初始关闭LED
  Wire.begin(); // 初始化I2C总线

  // 初始化 OLED
  if(!display.begin(I2C_ADDRESS, true)) {  // 真正的分辨率是 128x64
    Serial.println("SH1106初始化失败");
    while(1);  // 陷入困境且无法继续前进
  }

  // 清空屏幕并设置文本属性
  display.clearDisplay();
  display.setTextSize(1);      // 文本尺寸
  display.setTextColor(SH110X_WHITE);  // 单色显示
  display.setCursor(0, 0);   // 设定起始位置

  // 连接WiFi
  WiFi.begin(ssid, password);
  Serial.println("正在连接WiFi...");

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("已连接Wi-Fi.");
  Serial.println("IP: ");
  Serial.println(WiFi.localIP());
  display.print("IP: ");
  display.println(WiFi.localIP());
  display.display();

  // 设置路由器
  server.on("/", handleRoot);
  server.on("/ON", handleLEDOn);
  server.on("/OFF", handleLEDOff);
  server.onNotFound(handleNotFound);

  // 启动服务器
  server.begin();
  Serial.println("HTTP服务器已启动.");
}

void loop() {
  server.handleClient();  // 处理客户端请求
}

16.4 代码说明#

注意：此课程涉及HTML、CSS、JS等课外知识，只做简单介绍。

1. 基础设置

#include <WiFi.h>
#include <WebServer.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SH110X.h>

// 设置WiFi名称和WiFi密码
const char* ssid = "YourWiFiSSID";     // 替换为你自己的WiFi名称
const char* password = "YourWiFiPassword"; // 替换为你自己的WiFi密码

// OLED 配置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1  // 共享 I2C 重置操作
#define I2C_ADDRESS 0x3C  // 默认0x3C地址

// 定义LED引脚
const int ledPin = 12;  // GPIO12
WebServer server(80);  // 创建Web服务器对象，端口80

引入必要的库，设置WiFi账号名称与密码，定义LED引脚，OLED配置，初始化Web服务器。

⚠️ 注意：请将代码里的 WiFi名称和WiFi密码替换为你自己的 WiFi名称和WiFi密码。

2. 初始化设置(setup函数)

void setup() {
  Serial.begin(9600);
  pinMode(ledPin, OUTPUT);
  digitalWrite(ledPin, LOW);  // 初始关闭LED
  Wire.begin(); // 初始化I2C总线

  // 初始化 OLED
  if(!display.begin(I2C_ADDRESS, true)) {  // 真正的分辨率是 128x64
    Serial.println("SH1106初始化失败");
    while(1);  // 陷入困境且无法继续前进
  }

  // 清空屏幕并设置文本属性
  display.clearDisplay();
  display.setTextSize(1);      // 文本尺寸
  display.setTextColor(SH110X_WHITE);  // 单色显示
  display.setCursor(0, 0);   // 设定起始位置

  // 连接WiFi
  WiFi.begin(ssid, password);
  Serial.println("正在连接WiFi...");

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("已连接Wi-Fi.");
  Serial.println("IP: ");
  Serial.println(WiFi.localIP());
  display.print("IP: ");
  display.println(WiFi.localIP());
  display.display();

  // 设置路由器
  server.on("/", handleRoot);
  server.on("/ON", handleLEDOn);
  server.on("/OFF", handleLEDOff);
  server.onNotFound(handleNotFound);

  // 启动服务器
  server.begin();
  Serial.println("HTTP服务器已启动.");
}

初始化串口（用于调试输出）。
设置LED引脚并初始化为关闭状态。
初始化OLED
连接WiFi，等待连接成功并打印IP地址。
串口窗口打印IP地址，OLED显示IP地址。
绑定URL路径到对应的处理函数。
启动Web服务器。

3. 主循环(loop函数)

void loop() {
  server.handleClient(); // 处理客户端（浏览器）请求
}

持续监听来自浏览器的HTTP请求，并调用对应的处理函数（如 handleRoot、handleLEDOn 等）。

4. HTML网页内容

const char* htmlContent = R"rawliteral(
<!DOCTYPE HTML>
...
</html>
)rawliteral";

HTML网页的代码，页面有两个按钮：LED 开（发送 /ON 请求）和 LED 关（发送 /OFF 请求）。

5. 处理HTTP请求

根路径请求（显示网页）

void handleRoot() {
  String ledState = (digitalRead(ledPin)) ? "开" : "关"; // 读取LED状态
  String html = htmlContent;
  html.replace("%LEDSTATE%", ledState); // 动态更新网页中的LED状态
  server.send(200, "text/html", html);  // 发送网页给客户端
}

当访问ESP32的IP地址时，返回HTML网页，并显示当前LED状态。

控制LED的请求

void handleLEDOn() {
  digitalWrite(ledPin, HIGH);  // 打开LED
  server.send(200, "text/plain", "LED已开启"); // 返回响应
}

void handleLEDOff() {
  digitalWrite(ledPin, LOW);   // 关闭LED
  server.send(200, "text/plain", "LED已关闭");
}

功能：当点击网页按钮时，ESP32收到 /ON 或 /OFF 请求，控制LED亮灭。

16.5 实验结果#

外接电源，选择好正确的开发板板型（ESP32 Dev Module）和适当的串口端口（COMxx），然后单击按钮上传代码。代码上传成功后，设置波特率为 9600，可以看到打印的IP地址 (如果看不到，可以按下复位按键重新连接一次)：

OLED屏上同步显示IP地址：

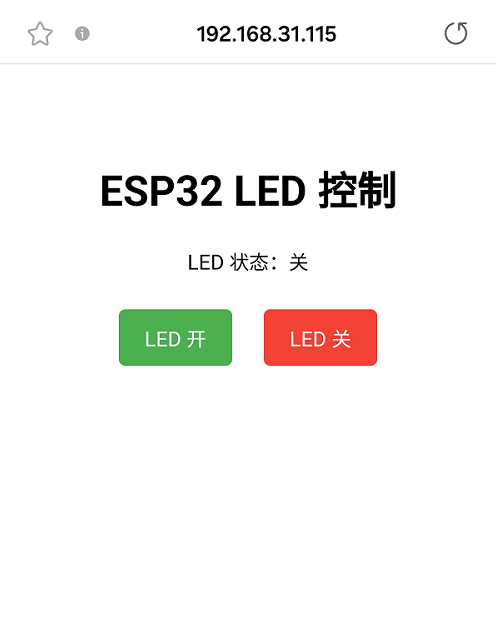

将IP地址输入到手机/电脑浏览器并打开，你将看到一个简单的控制页面。

⚠️ 注意：确保手机/电脑与ESP32主板连接到同一个 WiFi 。

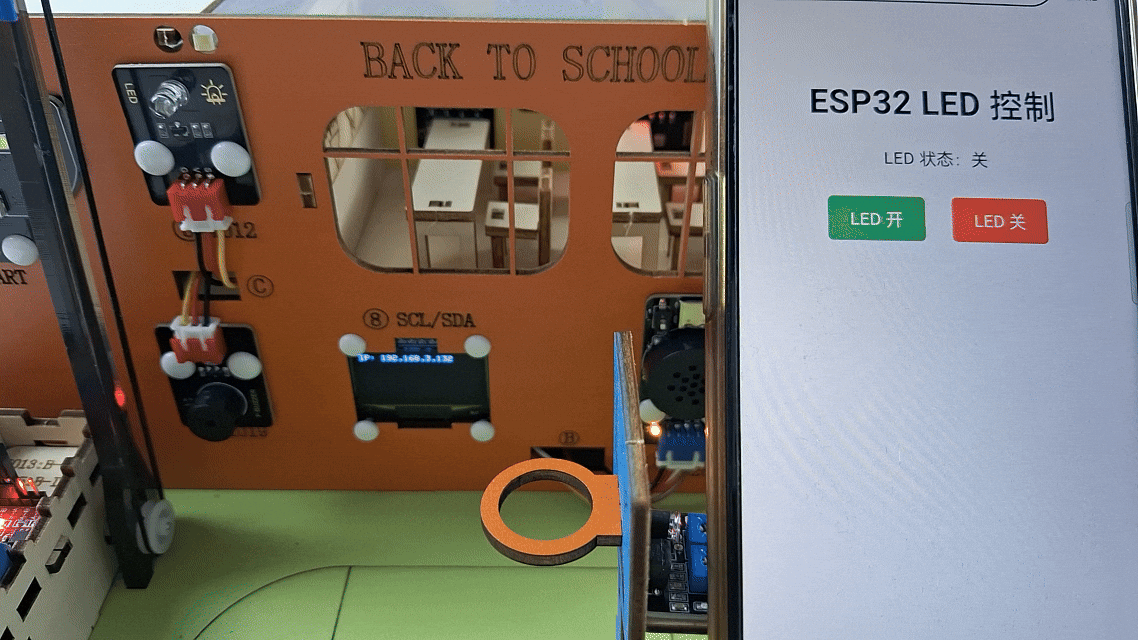

点击 “LED开” 或 “LED关” 按钮控制LED灯的状态。

dongtu19

16.6 常见问题解决#

若串口监视器无任何信息打印，请按下ESP32主板的复位键：
若ESP32 一直没有获取到 IP 地址，通常是因为 WiFi 连接失败，解决办法：
- 确保代码里的 WiFi 名称和 WiFi密码已经替换为您自己的 Wi-Fi名称和 WiFi密码。
- 确保你的 WiFi 网络是 2.4GHz 的，ESP32不支持 5GHz WiFi。
若输入IP地址无页面，解决办法：
- 确保IP地址输入正确。
- 检查手机/电脑是否与ESP32在同一网络。
