4.8 20类物体识别#
4.8.1 算法简介#
识别常见的20类物体，返回他们的坐标信息和分类标签。
4.8.2 分类标签#
分类标签 |
含义 |
分类标签 |
含义 |
|---|---|---|---|
1 |
飞机 |
2 |
自行车 |
3 |
鸟 |
4 |
船 |
5 |
瓶子 |
6 |
公交车 |
7 |
汽车 |
8 |
猫 |
9 |
椅子 |
10 |
牛 |
11 |
餐桌 |
12 |
狗 |
13 |
马 |
14 |
摩托车 |
15 |
人 |
16 |
盆栽植物 |
17 |
羊 |
18 |
沙发 |
19 |
火车 |
20 |
显示器 |
我们有在下载的文件资料文件夹中提供20类物体识别的图片以供使用。
4.8.4 返回数据#
主控器获取识别结果时，算法会返回以下数据：
结果 |
含义 |
|---|---|
kXValue |
物体中心横坐标x |
kYValue |
物体中心纵坐标y |
kWidthValue |
物体宽度w |
kHeightValue |
物体高度h |
kLabel |
物体分类标签l |
代码：
for i in range(1,obj_num+1):
l = sengo2.GetValue(sengo2_vision_e.kVision20Classes,sentry_obj_info_e.kLabel,i)
x = sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kXValue, i)
y = sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kYValue, i)
w = sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kWidthValue, i)
h = sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kHeightValue, i)
print("obj%d: x=%d, y=%d, w=%d, h=%d, label=%s"%(i,x, y, w, h,classes20Name[l]))
4.8.5 使用技巧#
图像的清晰度会影响识别效果。如果图案偏小，摄像头无法聚焦到图案，图案成像模糊，会导致识别效果变差，此时应改用较大的图案
如果需要识别屏幕上的图案，应当适当调节屏幕的亮度，避免过曝
4.8.6 代码#
from machine import I2C,UART,Pin
from Sengo2 import *
import time
# 等待Sengo2完成操作系统的初始化。此等待时间不可去掉，避免出现Sengo2尚未初始化完毕主控器已经开发发送指令的情况
time.sleep(3)
# 选择UART或者I2C通讯模式，Sengo2出厂默认为I2C模式，短按模式按键可以切换
# 4种UART通讯模式：UART9600（标准协议指令），UART57600（标准协议指令），UART115200（标准协议指令），Simple9600（简单协议指令），
#########################################################################################################
# port = UART(2,rx=Pin(16),tx=Pin(17),baudrate=9600)
port = I2C(0,scl=Pin(21),sda=Pin(20),freq=400000)
# Sengo2通讯地址：0x60。如果I2C总线挂接多个设备，请避免出现地址冲突
sengo2 = Sengo2(0x60)
err = sengo2.begin(port)
print("sengo2.begin: 0x%x"% err)
# 1、sengo2可以同时运行多个算法，但有限制要求
# 2、Sengo/sentry系列产品参数与结果的编号都是从1开始；
# 3、正常使用时，应由主控器发送指令控制Sengo2算法的开启与关闭，而非通过摇杆手动进行操作；
err = sengo2.VisionBegin(sengo2_vision_e.kVision20Classes)
print("sengo2.VisionBegin(sengo2_vision_e.kVision20Classes):0x%x"% err)
#20classes 物体名称
classes20Name = ["unknown", "Airplane", "Bicycle", "Bird", "Boat",
"Bottle", "Bus", "Car", "Cat", "Chair",
"Cow", "Dining Table", "Dog", "Horse", "Motorbike",
"Person", "Potted Plant", "Sheep", "Sofa", "Train",
"TV Monitor"]
while True:
# Sengo不主动返回检测识别结果，需要主控板发送指令进行读取。读取的流程：首先读取识别结果的数量，接收到指令后，Sengo2会刷新结果数据，如果结果数量不为零，那么主控再发送指令读取结果的相关信息。请务必按此流程构建程序。
obj_num = (sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kStatus))
if obj_num:
print("Totally %d objects: "%( obj_num ))
for i in range(1,obj_num+1):
l = sengo2.GetValue(sengo2_vision_e.kVision20Classes,sentry_obj_info_e.kLabel,i)
x = sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kXValue, i)
y = sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kYValue, i)
w = sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kWidthValue, i)
h = sengo2.GetValue(sengo2_vision_e.kVision20Classes, sentry_obj_info_e.kHeightValue, i)
print("obj%d: x=%d, y=%d, w=%d, h=%d, label=%s"%(i,x, y, w, h,classes20Name[l]))
time.sleep(0.2)
print("\n")
time.sleep(0.5);
4.8.7 代码结果#

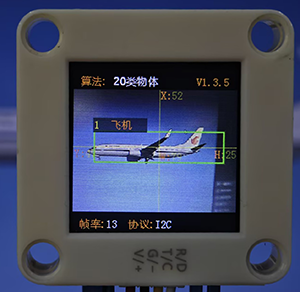

上传代码后，AI视觉模块将会对摄像头拍到的地方进行识别，如果有识别到20类物体中的某一个将会在串口监视器中打印识别到的物体的名称。
注意：如果AI模块出现错误请断电重启即可。
4.8.8 扩展玩法#
儿童智能认知卡
玩法简介： 让小朋友拿着20类物体卡片到摄像头前，AI会自动识别并读出物品的名称，并显示在屏幕上。
实现： 识别到物体后，通过串口将物体名称发送给语音合成模块，并同时在屏幕显示大字体的名称。
难点： 需要接入音频模块
