4.8 20类物体识别

4.8 20类物体识别#

4.8.1 算法简介#

识别常见的20类物体，返回他们的坐标信息和分类标签。

4.8.2 分类标签#

分类标签

中文含义

分类标签

中文含义

1

飞机

2

自行车

3

鸟

4

船

5

瓶子

6

公交车

7

汽车

8

猫

9

椅子

10

牛

11

餐桌

12

狗

13

马

14

摩托车

15

人

16

盆栽植物

17

羊

18

沙发

19

火车

20

显示器

我们有在下载的文件资料文件夹中提供20类物体识别的图片以供使用。

a111

4.8.3 使用技巧#

  1. 图像的清晰度会影响识别效果。如果图案偏小，摄像头无法聚焦到图案，图案成像模糊，会导致识别效果变差，此时应改用较大的图案。

  2. 如果需要识别屏幕上的图案，应当适当调节屏幕的亮度，避免过曝。

4.8.4 代码#

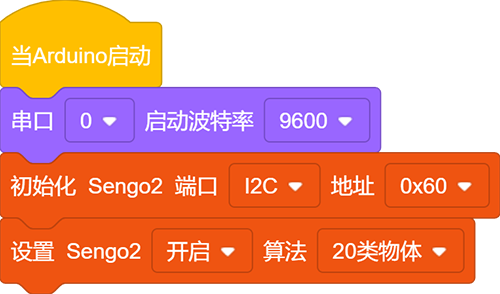

  1. 在代码启动中设置串口波特率为9600，然后设置AI视觉模块的通信方式为I2C，再设置AI视觉模块运行20类物体模式

a60

  1. 使用判断模块对检测数量进行判断，只有检测数量大于0时才进行20类物体数据的输出，注意选择的是20类物体

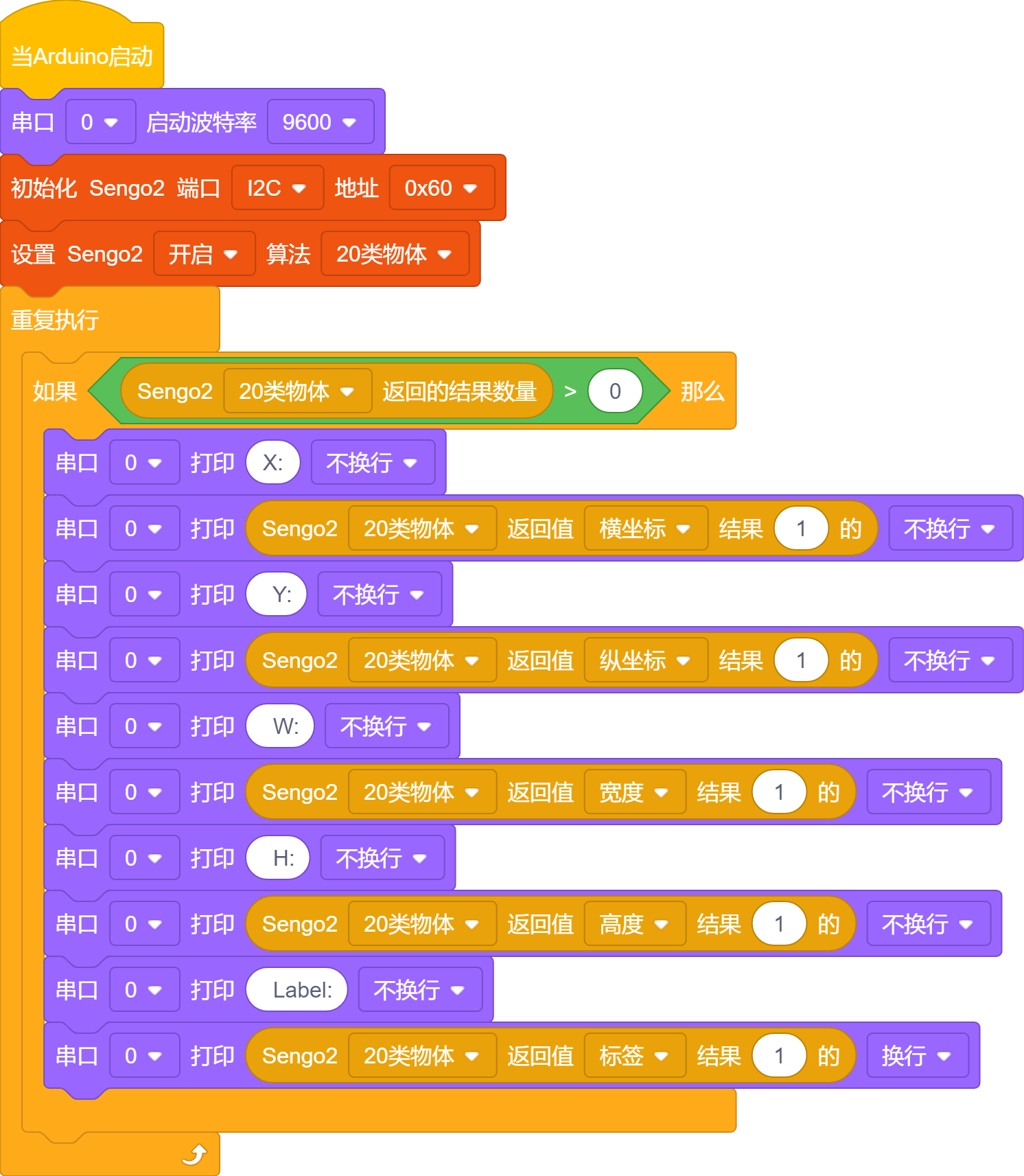

完整代码：

4.8.5 代码结果#

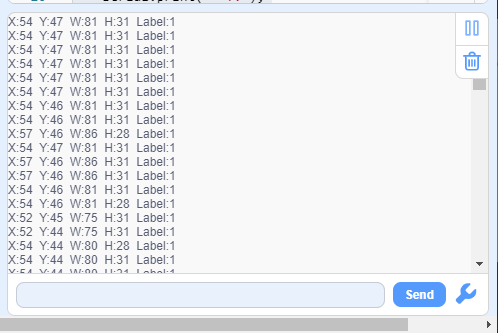

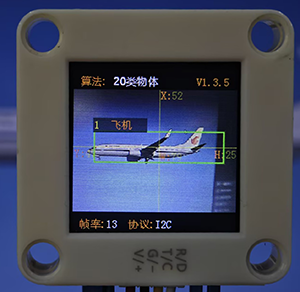

上传代码后，AI视觉模块将会对摄像头拍到的地方进行识别，如果有识别到20类物体中的某一个将会在串口监视器中打印识别到的物体的名称。

19

4.8.6 扩展玩法#

儿童智能认知卡

  • 玩法简介： 让小朋友拿着20类物体卡片到摄像头前，AI会自动识别并读出物品的名称，并显示在屏幕上。

  • 实现： 识别到物体后，通过串口将物体名称发送给语音合成模块，并同时在屏幕显示大字体的名称。

  • 难点： 需要接入音频模块
