5.6 智能投石车

5.6.1 简介

使用AI视觉模块搭配小车的投石攻城车造型，制作出有趣的自动识别投石器，先将AI视觉模块固定到投石器小车上，然后使用AI模块进行识别如果识别到了瓶子就蜂鸣器开始倒计时3声然后投掷，投掷结束后缓慢落下投掷臂等待下一次识别到瓶子后投掷。

5.6.2 将AI模块安装到投石小车上

注意：你需要先按照小车教程将`投石攻城车`的乐高搭建好，然后再按照下方的安装教程进行安装。

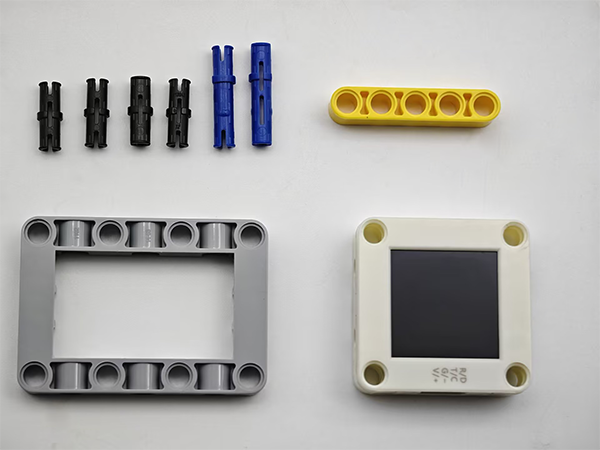

所需配件

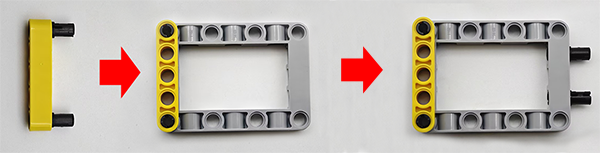

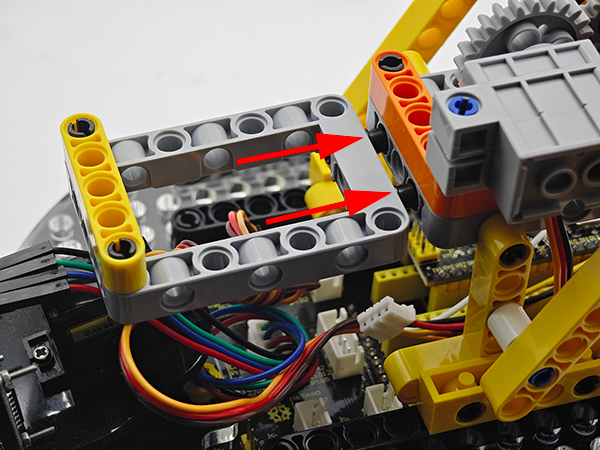

步骤1：

步骤2：

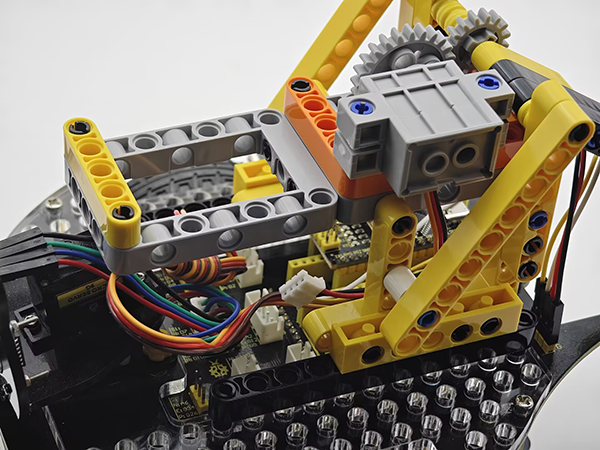

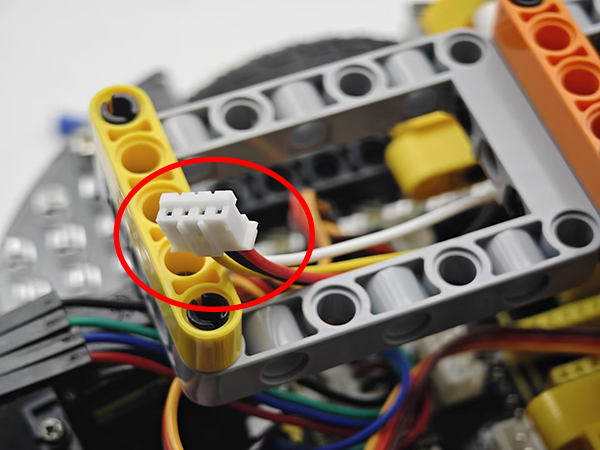

步骤3：

步骤4：

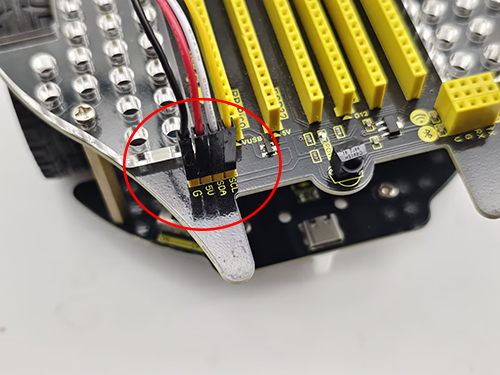

AI视觉模块	小车接口
T/C (黄色线)	SCL
R/D (白色线)	SDA
V/+ (红色线)	5V
G/- (黑色线)	G

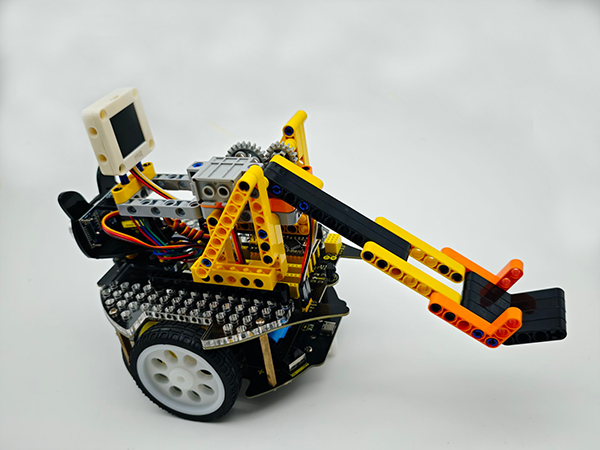

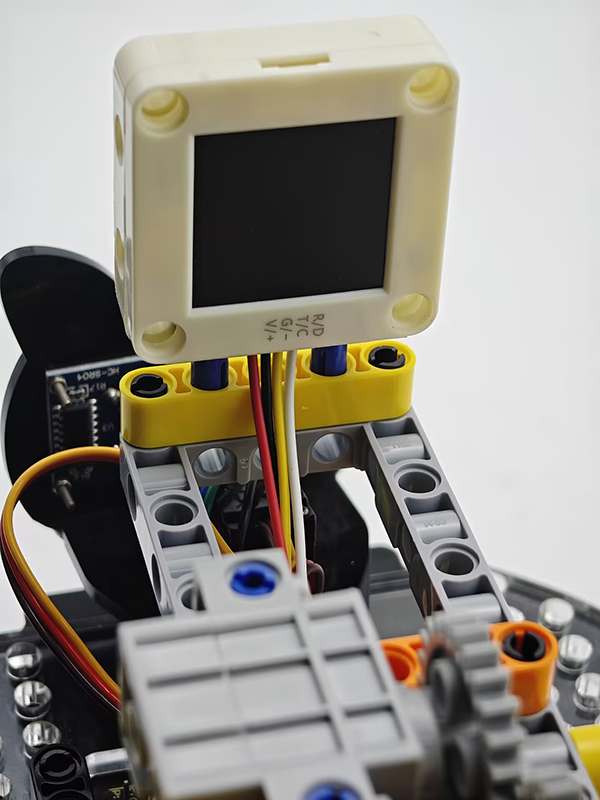

完整展示：

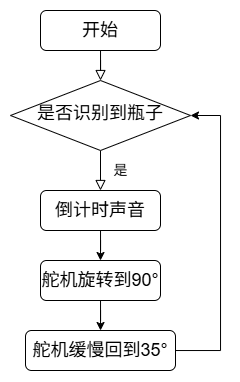

5.6.3 流程图

5.6.4 代码

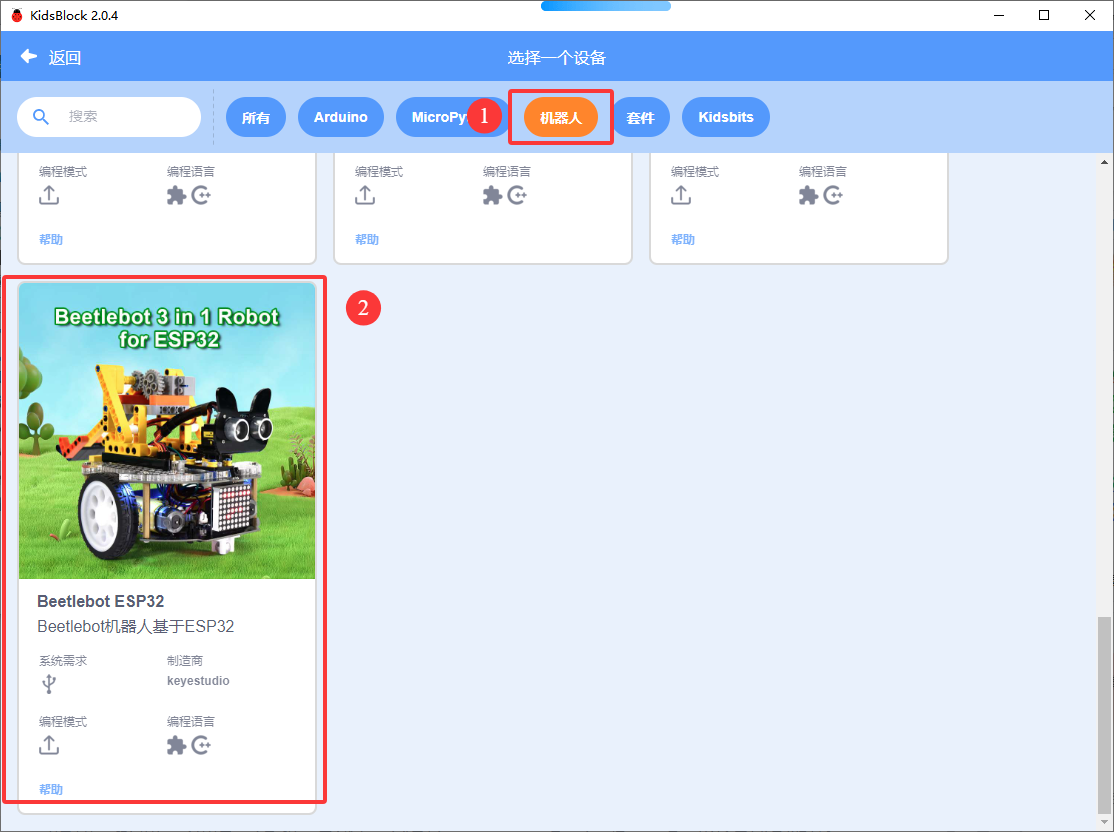

如果你选择自己搭建代码，请选择小车的专用开发模块，因为我们要使用AI视觉模块与小车进行互动就会用到小车功能模块代码，添加小车专业的开发模块就能直接使用无需再次添加了。

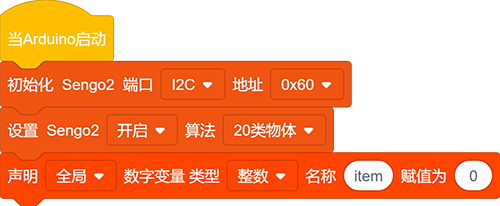

1. 在代码启动中设置AI视觉模块的通信方式为I2C，再设置AI视觉模块运行20类物体模式，定义一个全局变量的int类型“item”

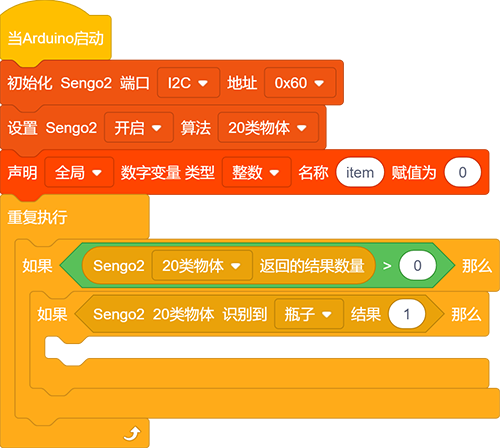

2. 使用判断模块对检测数量进行判断，只有检测数量大于0时才进行20类物体数据检测，注意选择的是20类物体，再次判断是否检测到"瓶子"使用判断

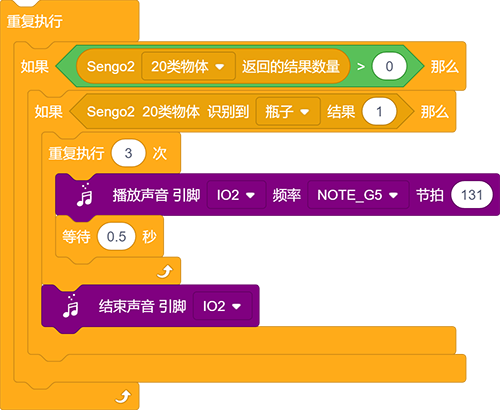

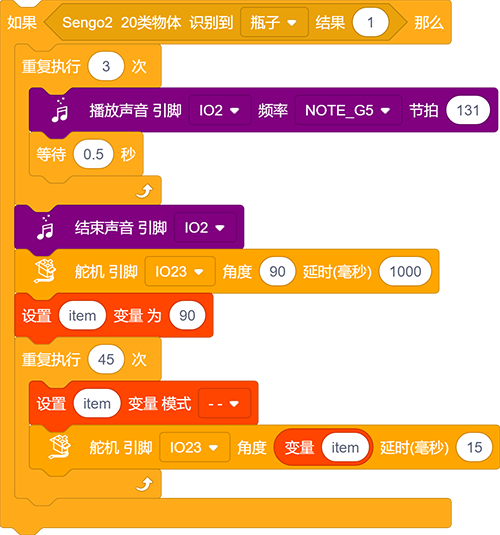

3. 如果检测到"瓶子"就进行投掷倒计时提示音，总共提示3声间隔0.5S。

4. 倒计时提示音结束后就会进行投掷，设置舵机旋转到90度并延时1000ms ；投掷臂缓慢回落，先设置变量"item"为90，然后使用循环模块循环45次并且每次循环使变量"item"减1，将"item"设置成角度值再添加一个15ms的延时，这样就会使舵机每循环一次回落一度达到缓慢回落的效果。

完整代码：

5.6.5 代码结果

上传代码成功后，AI视觉模块会开启“20类物体”模式然后对拍到的画面进行识别，判断是否有检测到瓶子，如果有则进行投掷，投掷前会有三声倒计时提示音倒计时结束就会进行投掷，投掷完成后投掷臂会慢慢的回落等待下一次投掷。
