4.8 20类物体识别#
4.8.1 算法简介#
识别常见的20类物体，返回他们的坐标信息和分类标签。
4.8.2 分类标签#
分类标签 |
名称 |
分类标签 |
名称 |
|---|---|---|---|
1 |
飞机 |
2 |
自行车 |
3 |
鸟 |
4 |
船 |
5 |
瓶子 |
6 |
公交车 |
7 |
汽车 |
8 |
猫 |
9 |
椅子 |
10 |
牛 |
11 |
餐桌 |
12 |
狗 |
13 |
马 |
14 |
摩托车 |
15 |
人 |
16 |
盆栽植物 |
17 |
羊 |
18 |
沙发 |
19 |
火车 |
20 |
显示器 |
我们有在下载的文件资料文件夹中提供20类物体识别的图片以供使用。
4.8.4 返回数据#
主控器获取识别结果时，算法会返回以下数据：
结果 |
含义 |
|---|---|
kXValue |
物体中心横坐标x |
kYValue |
物体中心纵坐标y |
kWidthValue |
物体宽度w |
kHeightValue |
物体高度h |
kLabel |
物体分类标签l |
代码：
// 遍历所有检测到的物体
for (int i = 1; i <= obj_num; ++i) {
// 获取物体坐标和尺寸信息
int x = sengo.GetValue(VISION_TYPE, kXValue, i); // 左上角 X 坐标
int y = sengo.GetValue(VISION_TYPE, kYValue, i); // 左上角 Y 坐标
int w = sengo.GetValue(VISION_TYPE, kWidthValue, i); // 物体宽度
int h = sengo.GetValue(VISION_TYPE, kHeightValue, i); // 物体高度
int l = sengo.GetValue(VISION_TYPE, kLabel, i); // 物体类别标签索引
// 打印物体详细信息
Serial.print(" obj");
Serial.print(i);
Serial.print(": ");
Serial.print("x=");
Serial.print(x);
Serial.print(",y=");
Serial.print(y);
Serial.print(",w=");
Serial.print(w);
Serial.print(",h=");
Serial.print(h);
Serial.print(",label=");
Serial.println(classes20[l]); // 通过索引获取物体名称
}
4.8.5 使用技巧#
图像的清晰度会影响识别效果。如果图案偏小，摄像头无法聚焦到图案，图案成像模糊，会导致识别效果变差，此时应改用较大的图案。
如果需要识别屏幕上的图案，应当适当调节屏幕的亮度，避免过曝。
4.8.6 代码#
// 引入 Arduino 核心库
#include <Arduino.h>
// 引入 Sentry 视觉传感器库
#include <Sentry.h>
// 定义 Sengo2 类型的别名（简化使用）
typedef Sengo2 Sengo;
// 选择通信方式（当前启用 I2C）
#define SENGO_I2C
// #define SENGO_UART // UART 方式被注释掉
// 根据选择的通信方式包含相应库
#ifdef SENGO_I2C
#include <Wire.h> // I2C 通信库
#endif
#ifdef SENGO_UART
#include <SoftwareSerial.h>
#define TX_PIN 11 // 软件串口发送引脚
#define RX_PIN 10 // 软件串口接收引脚
SoftwareSerial mySerial(RX_PIN, TX_PIN); // 创建软件串口对象
#endif
// 设置视觉识别类型为 20 类物体识别
#define VISION_TYPE Sengo::kVision20Classes
Sengo sengo; // 创建 Sentry 传感器对象
// 20 类物体名称标签数组（索引 0 为未知物体）
const char* classes20[] = {
"unknown", // 0
"Airplane", // 1
"Bicycle", // 2
"Bird", // 3
"Boat", // 4
"Bottle", // 5
"Bus", // 6
"Car", // 7
"Cat", // 8
"Chair", // 9
"Cow", // 10
"Dining Table", // 11
"Dog", // 12
"Horse", // 13
"Motorbike", // 14
"Person", // 15
"Potted Plant", // 16
"Sheep", // 17
"Sofa", // 18
"Train", // 19
"TV Monitor" // 20
};
// 初始化设置（Arduino 启动时执行一次）
void setup() {
sentry_err_t err = SENTRY_OK; // 错误状态变量
Serial.begin(9600); // 初始化串口通信（用于调试输出）
Serial.println("Waiting for sengo initialize...");
// I2C 初始化流程
#ifdef SENGO_I2C
Wire.begin(); // 初始化 I2C 总线
// 循环等待传感器初始化成功
while (SENTRY_OK != sengo.begin(&Wire)) {
yield(); // 在等待期间让出 CPU 控制权
}
#endif
// UART 初始化流程（当前未启用）
#ifdef SENGO_UART
mySerial.begin(9600);
while (SENTRY_OK != sengo.begin(&mySerial)) {
yield();
}
#endif
Serial.println("Sengo begin Success.");
// 启动视觉识别功能（20 类物体检测）
err = sengo.VisionBegin(VISION_TYPE);
// 打印初始化结果
Serial.print("sengo.VisionBegin(kVision20Classes) ");
if (err) {
Serial.print("Error: 0x");
} else {
Serial.print("Success: 0x");
}
Serial.println(err, HEX); // 十六进制输出错误码
}
// 主循环（重复执行）
void loop() {
// 获取检测到的物体数量（kStatus 表示查询状态）
int obj_num = sengo.GetValue(VISION_TYPE, kStatus);
if (obj_num) { // 如果检测到物体
Serial.print("Totally ");
Serial.print(obj_num);
Serial.println(" objects");
// 遍历所有检测到的物体
for (int i = 1; i <= obj_num; ++i) {
// 获取物体坐标和尺寸信息
int x = sengo.GetValue(VISION_TYPE, kXValue, i); // 左上角 X 坐标
int y = sengo.GetValue(VISION_TYPE, kYValue, i); // 左上角 Y 坐标
int w = sengo.GetValue(VISION_TYPE, kWidthValue, i); // 物体宽度
int h = sengo.GetValue(VISION_TYPE, kHeightValue, i); // 物体高度
int l = sengo.GetValue(VISION_TYPE, kLabel, i); // 物体类别标签索引
// 打印物体详细信息
Serial.print(" obj");
Serial.print(i);
Serial.print(": ");
Serial.print("x=");
Serial.print(x);
Serial.print(",y=");
Serial.print(y);
Serial.print(",w=");
Serial.print(w);
Serial.print(",h=");
Serial.print(h);
Serial.print(",label=");
Serial.println(classes20[l]); // 通过索引获取物体名称
}
}
}
4.8.7 代码结果#

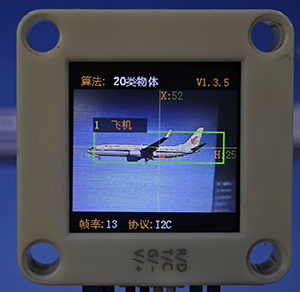

上传代码后，AI视觉模块将会对摄像头拍到的地方进行识别，如果有识别到20类物体中的某一个将会在串口监视器中打印识别到的物体的名称。
4.8.8 扩展玩法#
儿童智能认知卡
玩法简介： 让小朋友拿着20类物体卡片到摄像头前，AI会自动识别并读出物品的名称，并显示在屏幕上。
实现： 识别到物体后，通过串口将物体名称发送给语音合成模块，并同时在屏幕显示大字体的名称。
难点： 需要接入音频模块
