项目10 8×8点阵屏#
1.项目介绍:
点阵屏是一种电子数字显示设备,可以显示机器、钟表、公共交通离场指示器和许多其他设备上的信息。在这个项目中,我们将使用ESP32控制8x8点阵屏来逐渐点亮点阵屏上的LED。
2.项目元件:
|
|
|
|---|---|---|
ESP32*1 |
面包板*1 |
8×8点阵屏*1 |
|
|
|
220Ω电阻*8 |
跳线若干 |
USB 线*1 |
3.元件知识:

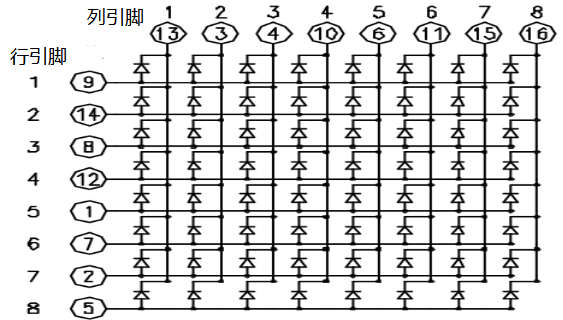

8×8点阵: 是由64个led灯组成,有行共阳极和行共阴极两种,我们的模块是行共阳极的,也就是每一行有一条线将LED的正极连到一起,列就是将LED灯的负极连接到一起,看下图:

每个LED被放置在一行和一列的交叉点上。当某一行的电平为1,某列的电平为0时,对应的LED会亮起。如果你想点亮第一个点上的LED,你应该将引脚9设置为高电平,引脚13设置为低电平。如果你想点亮第一排的led,你应该把引脚9设置为高电平,把引脚13、3、4、10、6、11、15和16设置为低电平。如果您想点亮第一列的led,将引脚13设置为低电平,将引脚9、14、8、12、1、7、2和5设置为高电平。

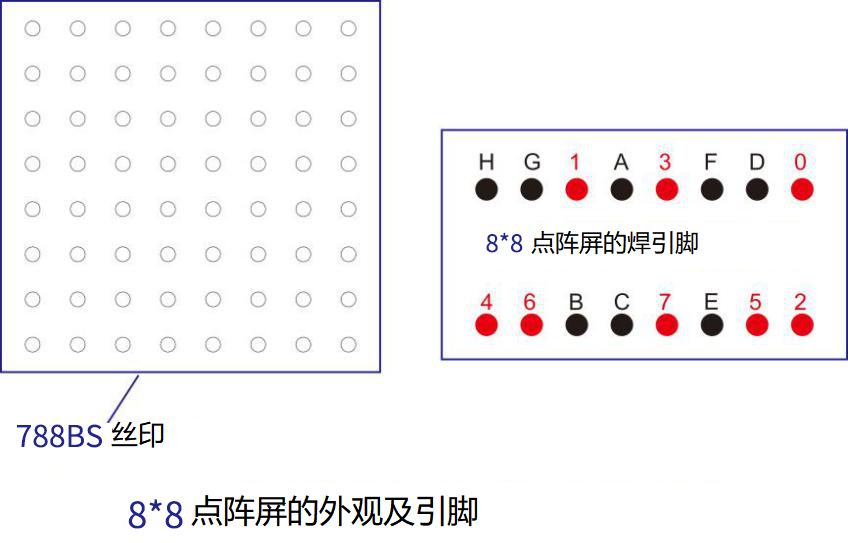

8×8点阵屏的外部视图如下所示:

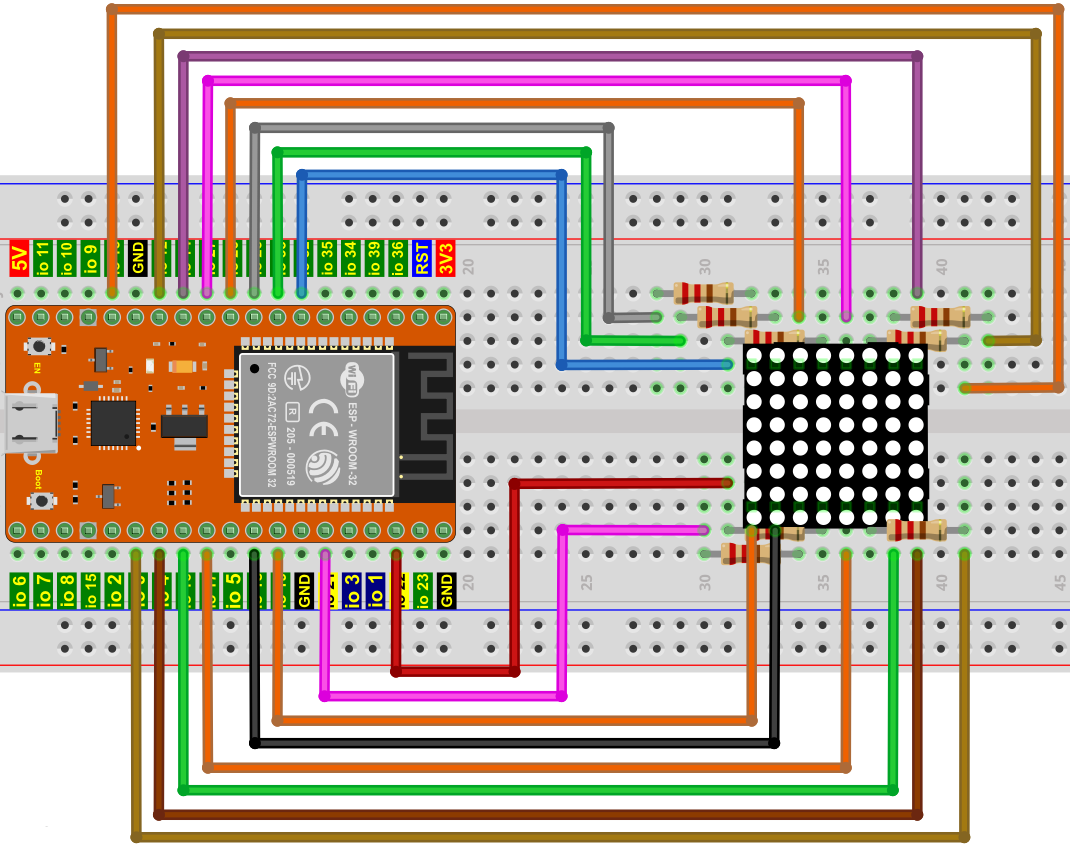

4.项目接线图:

5.项目代码:
本教程中使用的代码保存在:“…\程序代码\Python_代码”的路径中。

你可以把代码移到任何地方。例如,我们将代码保存在D盘中,路径为D:\2. 项目教程。

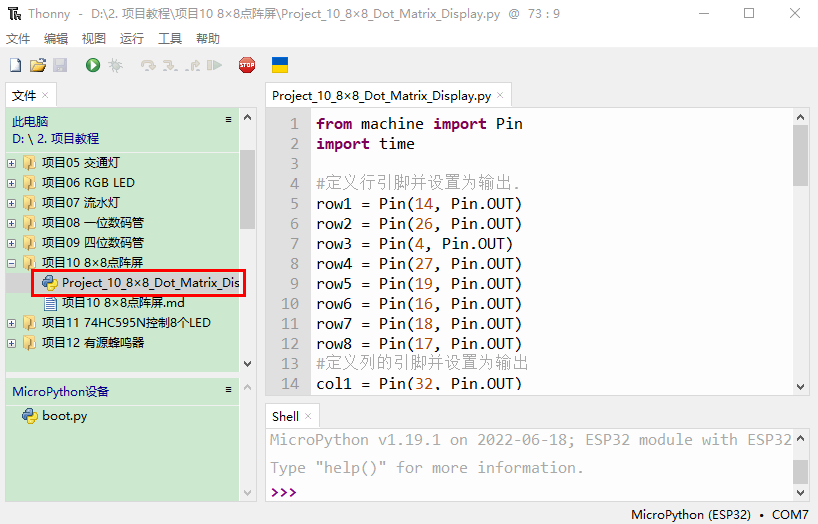

打开“Thonny”软件,点击“此电脑”→“D:”→“2. 项目教程”→“项目10 8×8点阵屏”。然后鼠标左键双击“Project_09_Four_Digit_Digital_Tube.py”。

from machine import Pin
import time
#定义行引脚并设置为输出.
row1 = Pin(14, Pin.OUT)
row2 = Pin(26, Pin.OUT)
row3 = Pin(4, Pin.OUT)
row4 = Pin(27, Pin.OUT)
row5 = Pin(19, Pin.OUT)
row6 = Pin(16, Pin.OUT)
row7 = Pin(18, Pin.OUT)
row8 = Pin(17, Pin.OUT)
#定义列的引脚并设置为输出
col1 = Pin(32, Pin.OUT)
col2 = Pin(21, Pin.OUT)
col3 = Pin(22, Pin.OUT)
col4 = Pin(12, Pin.OUT)
col5 = Pin(0, Pin.OUT)
col6 = Pin(13, Pin.OUT)
col7 = Pin(33, Pin.OUT)
col8 = Pin(25, Pin.OUT)
#将列的引脚设置为低电平
col1.value(0)
col2.value(0)
col3.value(0)
col4.value(0)
col5.value(0)
col6.value(0)
col7.value(0)
col8.value(0)
#由于点阵的列被设置为低电平,因此当该行的引脚处于高电平时,点阵的对应行将亮起
def Row(d):
if(d ==1):
row1.value(1) #点亮第一条线
if(d ==2):
row2.value(1) #点亮第二条线
if(d ==3):
row3.value(1)
if(d ==4):
row4.value(1)
if(d ==5):
row5.value(1)
if(d ==6):
row6.value(1)
if(d ==7):
row7.value(1)
if(d ==8):
row8.value(1)
#关闭格子
def off():
row1.value(0)
row2.value(0)
row3.value(0)
row4.value(0)
row5.value(0)
row6.value(0)
row7.value(0)
row8.value(0)
try:
print("test...")
while True:
for num in range(1,10): #逐行点亮格子
Row(num)
if(num == 9): #因为晶格只有8行,我在这里限定一下,等于9
off() #关闭格子
time.sleep(0.2)
except:
pass

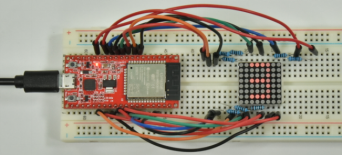

6.项目现象:

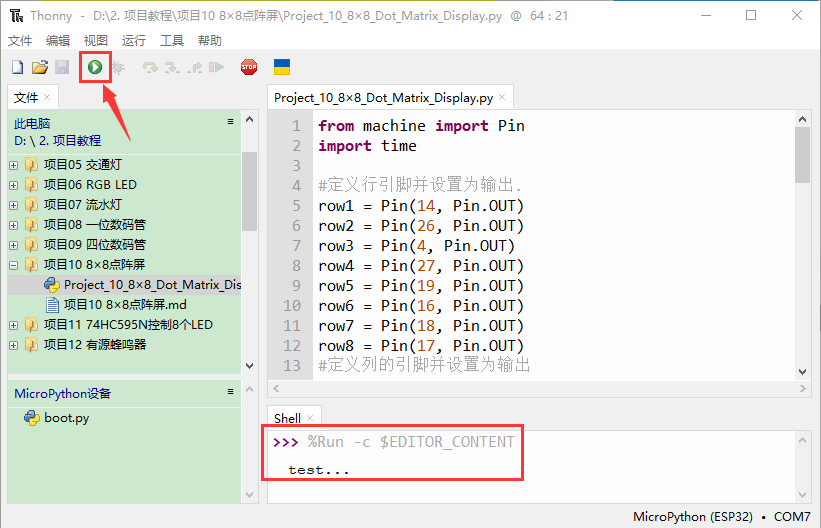

确保ESP32已经连接到电脑上,单击
。

单击

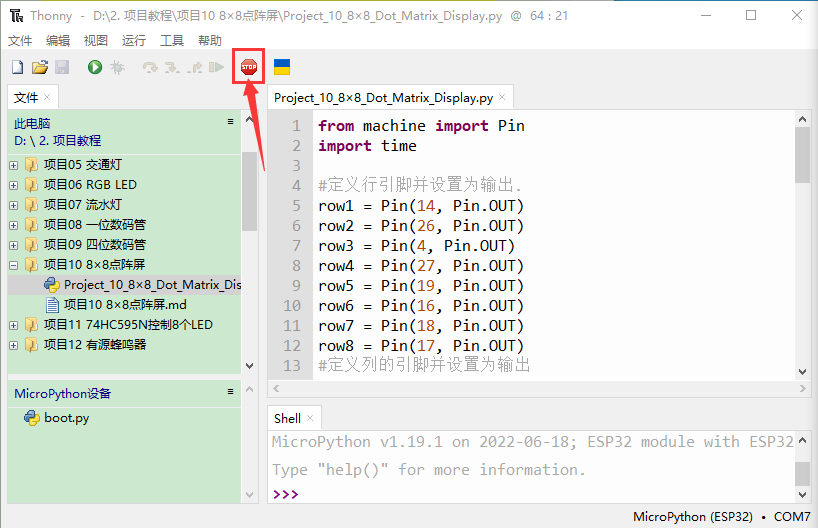

,代码开始执行,你会看到的现象是:8x8点阵屏逐渐点亮。按“Ctrl+C”或单击
退出程序。
