项目09 四位数码管

1.项目介绍：

四位数码管是一种非常实用的显示器件，电子时钟的显示，球场上的记分员，公园里的人数都是需要的。由于价格低廉，使用方便，越来越多的项目将使用4位数码管。在这个项目中，我们使用ESP32控制四位数码管来显示数字。

2.项目元件：

ESP32*1	面包板*1	四位数码管*1
220Ω电阻*8	跳线若干	USB 线*1

3.元件知识：

四位数码管： 四位数码管有共阳极和共阴极两种四位数码管，显示原理是和一位数码管是类似的，都是8个GPIO口控制数码管的显示段，就是8个led灯，不过，这里是4位的，所以就还需要4个GPIO口来控制位选择端，就是选择哪个单个数码管亮，位的切换很快，肉眼区分不出来，这样看起来是多个数码管同时显示。

我们的四位数码管是共阴极的。

下图为4位数码管的引脚图，G1、G2、G3、G4就是控制位的引脚。

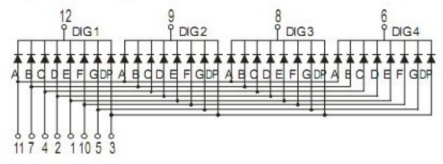

下图为4位数码管内部布线原理图

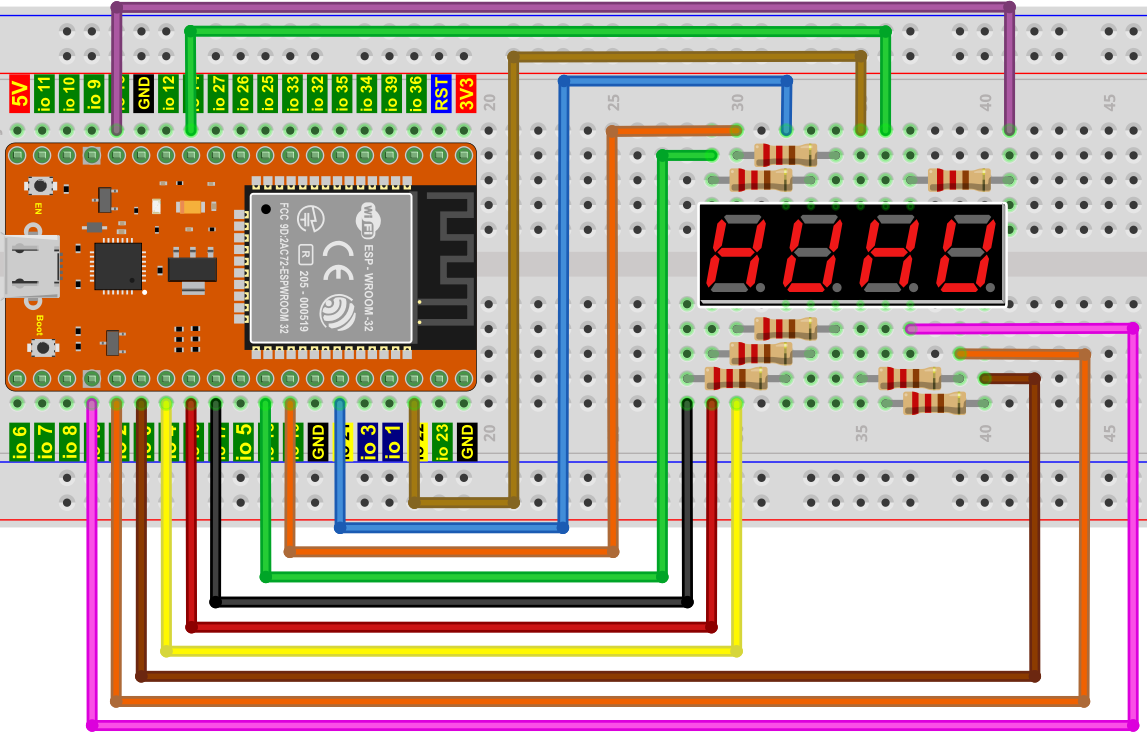

4.项目接线图：

5.项目代码：

你可以打开我们提供的代码，也可以自己编写代码，其如下：

1. 从 “” 拖出 “” ，将数字 0 改成 3456 。

完整代码：

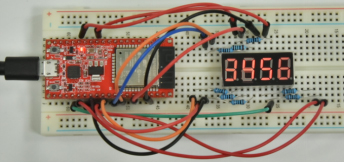

6.项目现象：

代码上传成功后，利用USB线上电后，你会看到的现象是：四位数码管显示四位数字 3456 。
