项目18 小风扇

项目18 小风扇#

1.项目介绍:

在炎热的夏季,需要电扇来给我们降温,那么在这个项目中,我们将使用ESP32控制直流电机和小扇叶来制作一个小电扇。

2.项目元件:






ESP32*1

面包板*1

直流电机*1

面包板专用电源模块*1

6节5号电池盒*1






IC L293D*1

风扇叶*1

跳线若干

5号电池(自备)*6

USB 线*1

3.元件知识:


L293D芯片:L293D是一种直流电动驱动IC,在一些机器人项目中可用来驱动直流电机或步进电机。它共有16个引脚,可以同时驱动两路直流电机。输入电压范围:4.5 V ~ 36 V,每通道输出电流:MAX 600mA,可以驱动感性负载,特别是其输入端可以与主控板直接相连,从而很方便地受主控板控制。当驱动小型直流电机时,可以直接控制两路电机,并且可以实现电机正转与反转,实现此功能只需改变输入端的高低电平。市面上有许多采用L293D芯片的电机驱动板,当然我们也可以自己通过简单连接来使用它。

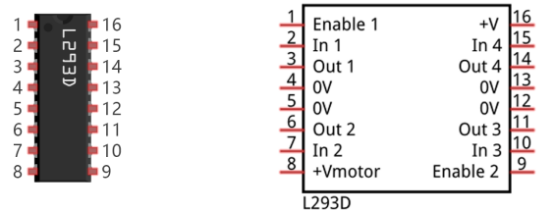

L293D引脚图:


引脚号

引脚名称

描述

1

Enable1

该引脚使能输入引脚Input 1(2)和Input 2(7)

2

In1

直接控制输出1引脚,由数字电路控制

3

Out1

连接到电机1的一端

4

0V

接地引脚连接到电路的接地(0V)

5

0V

接地引脚连接到电路的接地(0V)

6

Out2

连接到电机1的另一端

7

In2

直接控制输出2引脚。由数字电路控制

8

+V motor

连接到运行电机的电压引脚(4.5V至36V)

9

Enable2

该引脚使能输入引脚输入3(10)和输入4(15)

10

In3

直接控制输出3引脚。由数字电路控制

11

Out3

连接到电机2的一端

12

0V

接地引脚连接到电路的接地(0V)

13

0V

接地引脚连接到电路的接地(0V)

14

Out4

连接到电机2的另一端

15

In4

直接控制输出4引脚,由数字电路控制

16

+V

连接到+ 5V以启用IC功能

面包板专用电源模块:


说明:

此模块,能方便的给面包板提供3.3V和5V的电源,具有DC2.1输入(DC7-12V),另外,具备USB Type C接口的电源输入。

规格:

输入电压:DC座:7-12V; Type C USB:5V

电流:3.3V:最大500mA; 5V:最大500mA;

最大功率: 2.5W

尺寸: 53mmx26.3mm

环保属性: ROHS

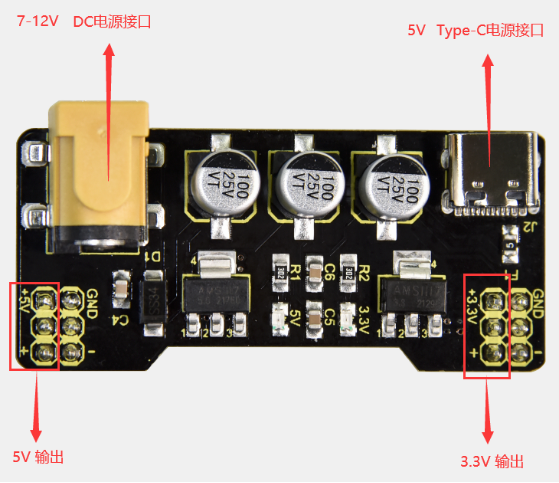

接口说明:

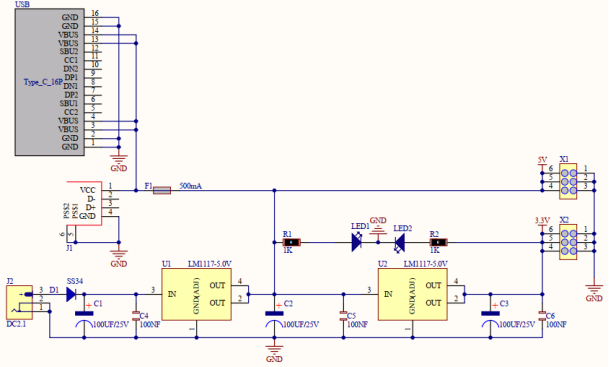

原理图:

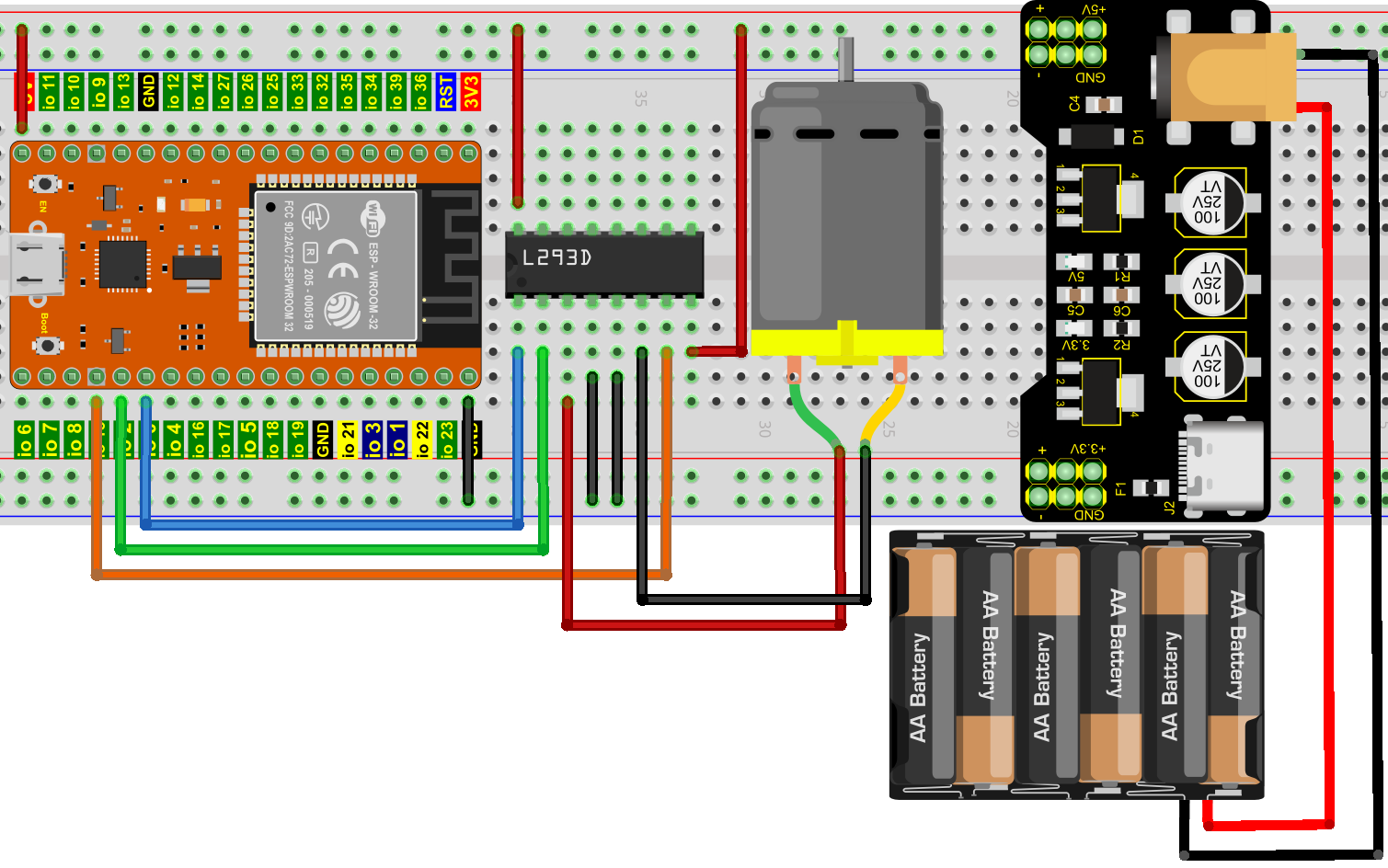

4.项目接线图:


(注: 先接好线,然后在直流电机上安装一个小风扇叶片。)

5.代码说明:



这 2 个指令方块都可以用来设置直流电机(小风扇)不转。


设置直流电机(小风扇)逆时针转动。


设置直流电机(小风扇)顺时针转动。


设置ledc通道0,频率为1200,PWM分辨率为8,占空比为256;将ledc通道0绑定到指定的ENA_pwm引脚 IO0 进行输出。

6.项目代码:

你可以打开我们提供的代码,也可以自己编写代码,其如下:

  1. 从 “Img” 拖出 “Img”。

  2. 从 “Img” 拖出 “Img” 放入 “Img” ,INA 管脚为 2 ,INB管脚为 15 ,将 “高” 都改成 “低” 。

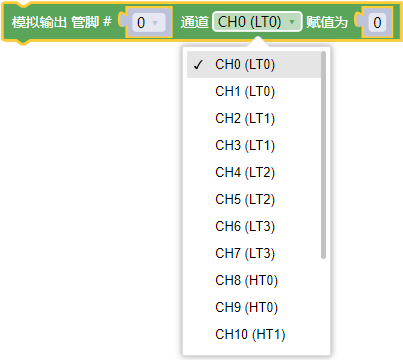

  1. 从 “Img” 拖出 “Img” 放入 “Img” ,模拟输出管脚为 0 ,通道为 CHO(LT0) ,赋值为 0 。

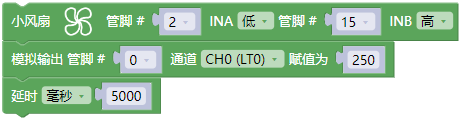

  1. 复制代码块 “Img” 1 次 ,将 INB 后面的 “低” 改成 “高”,模拟输出管脚 0 后面的赋值 0 改成 250 ;再从 “Img” 拖出 “Img”,设置延时为5000毫秒。

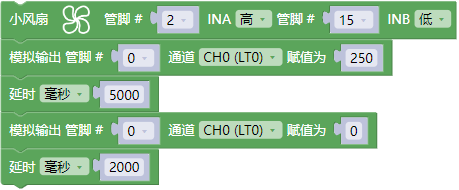

  1. 复制代码块 “ Img ” 1 次,将 模拟输出管脚 0 后面的赋值 250 改成 0 ,延时5000毫秒改成2000毫秒。


  1. 复制代码块 “Img” 1 次,将 INA “低” INB “高” 改成 INA “高” INB “低” ,其他的不变。

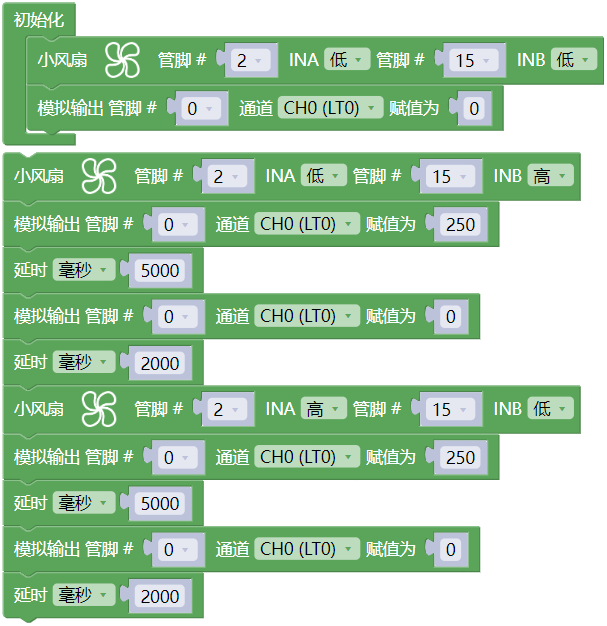

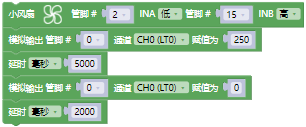

完整代码:

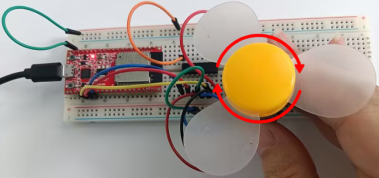

7.项目现象:

编译并上传代码到ESP32,代码上传成功后,外接电源,上电后,你会看到的现象是:小风扇先逆时针转5秒,停止2秒,再顺时针转5秒,停止2秒,以此规律重复执行。
