项目10 8×8点阵屏

1.项目介绍：

点阵屏是一种电子数字显示设备，可以显示机器、钟表、公共交通离场指示器和许多其他设备上的信息。在这个项目中，我们将使用ESP32控制8x8 LED点阵来显示图案。

2.项目元件：

ESP32*1	面包板*1	8×8点阵屏*1
220Ω电阻*8	跳线若干	USB 线*1

3.元件知识：

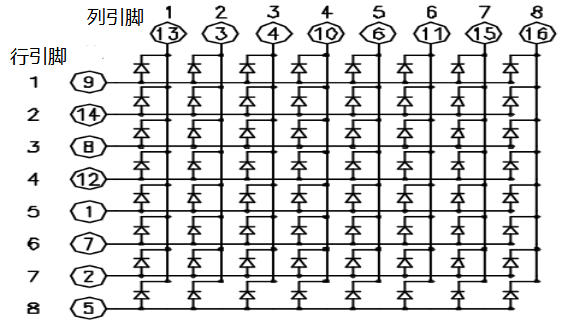

8×8点阵： 是由64个led灯组成，有行共阳极和行共阴极两种，我们的模块是行共阳极的，也就是每一行有一条线将LED的正极连到一起，列就是将LED灯的负极连接到一起，看下图：

每个LED被放置在一行和一列的交叉点上。当某一行的电平为1，某列的电平为0时，对应的LED会亮起。如果你想点亮第一个点上的LED，你应该将引脚9设置为高电平，引脚13设置为低电平。如果你想点亮第一排的led，你应该把引脚9设置为高电平，把引脚13、3、4、10、6、11、15和16设置为低电平。如果您想点亮第一列的led，将引脚13设置为低电平，将引脚9、14、8、12、1、7、2和5设置为高电平。

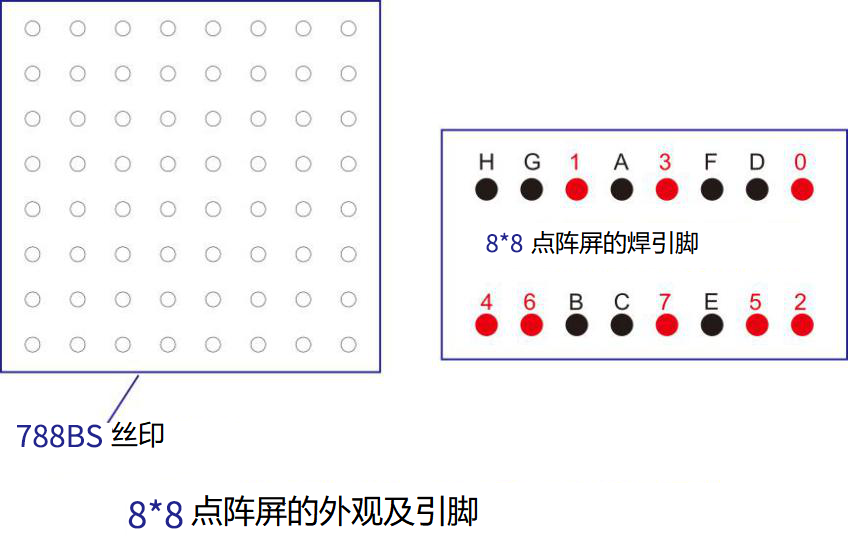

8×8点阵屏的外部视图如下所示：

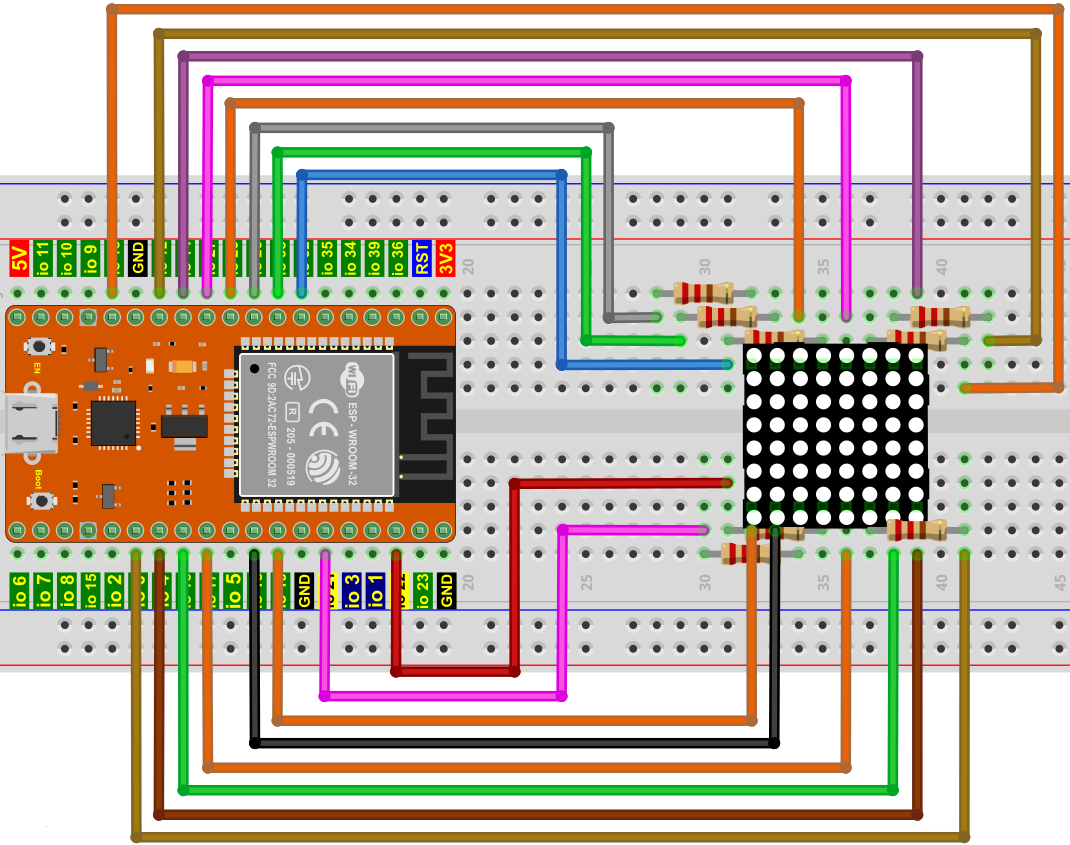

4.项目接线图：

5.代码说明：

初始化8×8点阵屏元件。

设置8×8点阵屏显示的数字。

6.项目代码：

你可以打开我们提供的代码，也可以自己编写代码，其如下：

1. 从 “” 拖出 “”。

2. 从 “” 拖出 “” 放入 “” 。

3. 先从 “” 拖出 “” ；再从 “” 拖出 “” ，设置延时2000毫秒 。

4. 复制代码块 “” 9 次，分别将数字 0 改成 1、2、3、4、5、6、7、8、9。

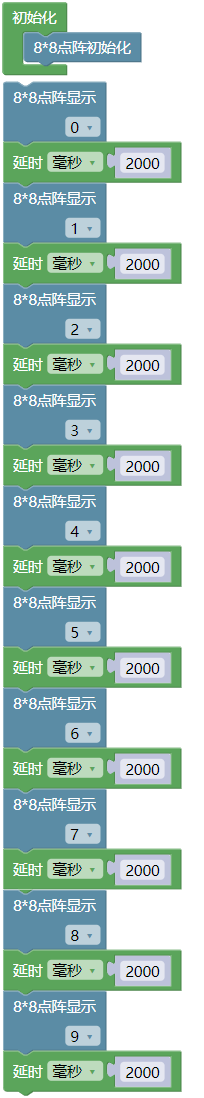

完整代码：

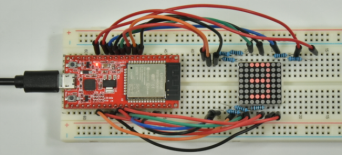

7.项目现象：

编译并上传代码到ESP32，代码上传成功后，利用USB线上电，你会看到的现象是：8*8点阵屏依次显示数字0~9，循环进行。
