Mixly IDE 开发环境#
下载软件:
请通过百度网盘分享的文件：mixly2.0-2024。
链接：https://pan.baidu.com/s/1sV0DUDKg7OiQcKyIkBI1Ew?pwd=keye
提取码：keye

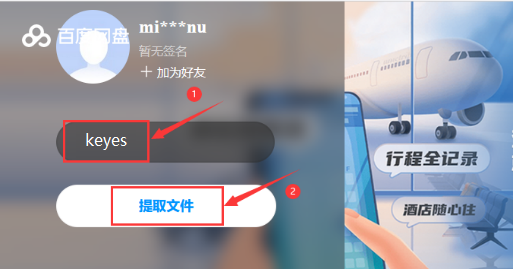

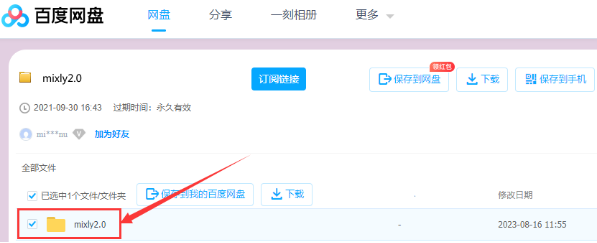

复制提取码 “keye” 至 “请输入提取码，不区分大小写” 的文本框，点击 “提取文件” 进入Mixly软件下载页面，左键单击“mixly2.0”。根据计算机系统选择下载对应的版本，Windows系统一般是下载“mixly2.0-win32-x64-rc4完整版.zip”版本，如下图所示。
Mixly For Windows：
Mixly For Mac(根据系统选择)：
安装软件：
1.Windows版本安装：
下载mixly2.0-win32-x64-rc4完整版压缩包之后，重新命名为mixly2.0 ，右键解压到本地磁盘。
特别提醒：
(1)建议解压到硬盘根目录，路径不能包含中文及特殊字符(如:._( )等)。
(2)建议安装路径如D:mixly2.0
因为Mixly是一个绿色免安装软件，所以“mixly2.0-win32-x64-rc4完整版”版本在解压之后就可以直接使用了。如果是下载“一键更新版.7z”版本的压缩包，压缩包解压后，需要左键双击打开“一键更新.bat”按照提示更新Mixly。

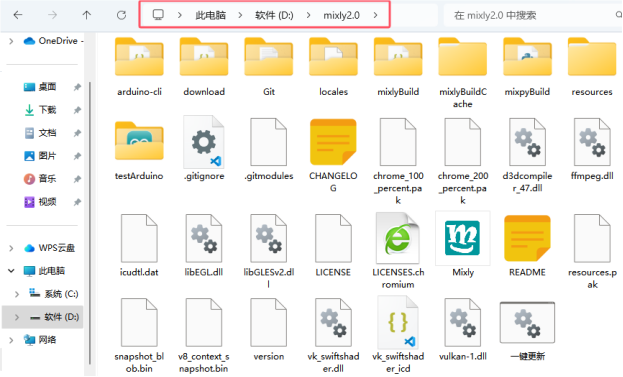

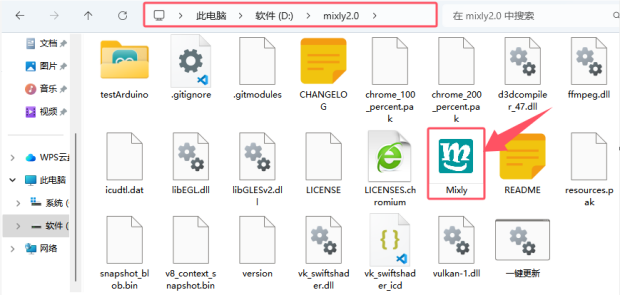

完整的Mixly文件夹中的内容如下图所示：
启动软件：
这里双击“Mixly.exe”就能打开Mixly软件。如下图所示：

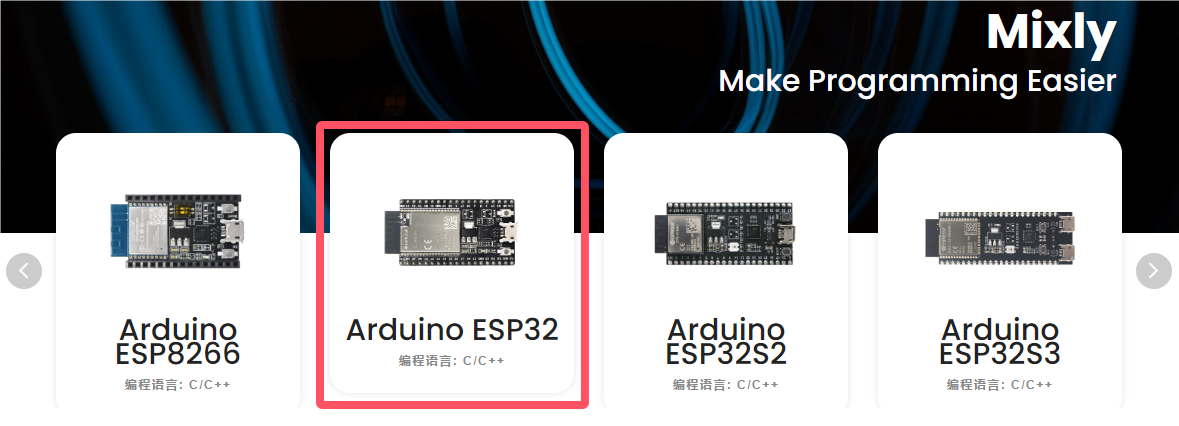

打开Mixly软件后，找到并且单击“ Arduino ESP32 ”就可以进入Mixly编程界面。软件界面如下图所示：
2.Mac版本安装：
这里有MAC安装Mixly2.0.txt文件说明。
页面介绍:

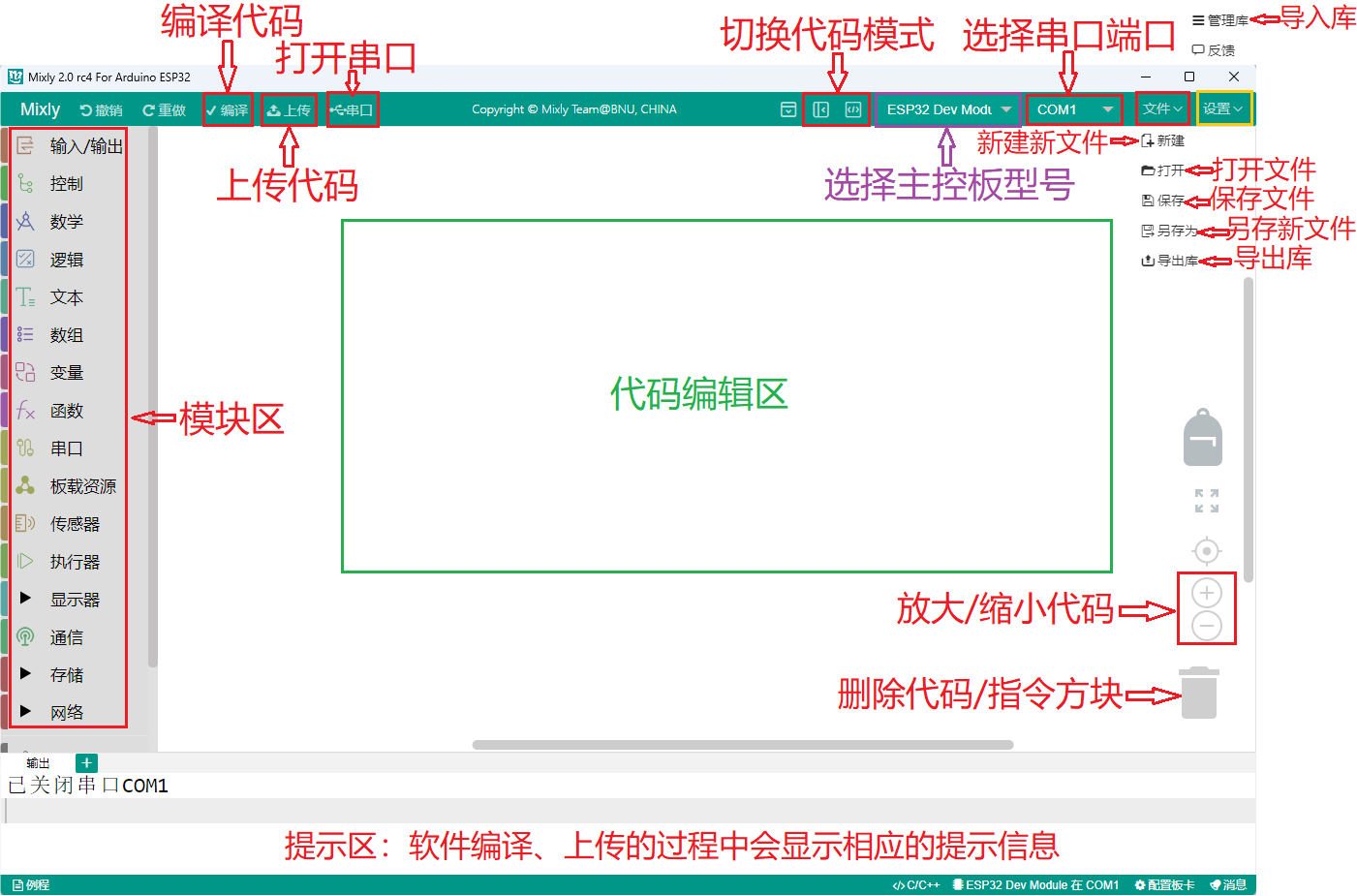

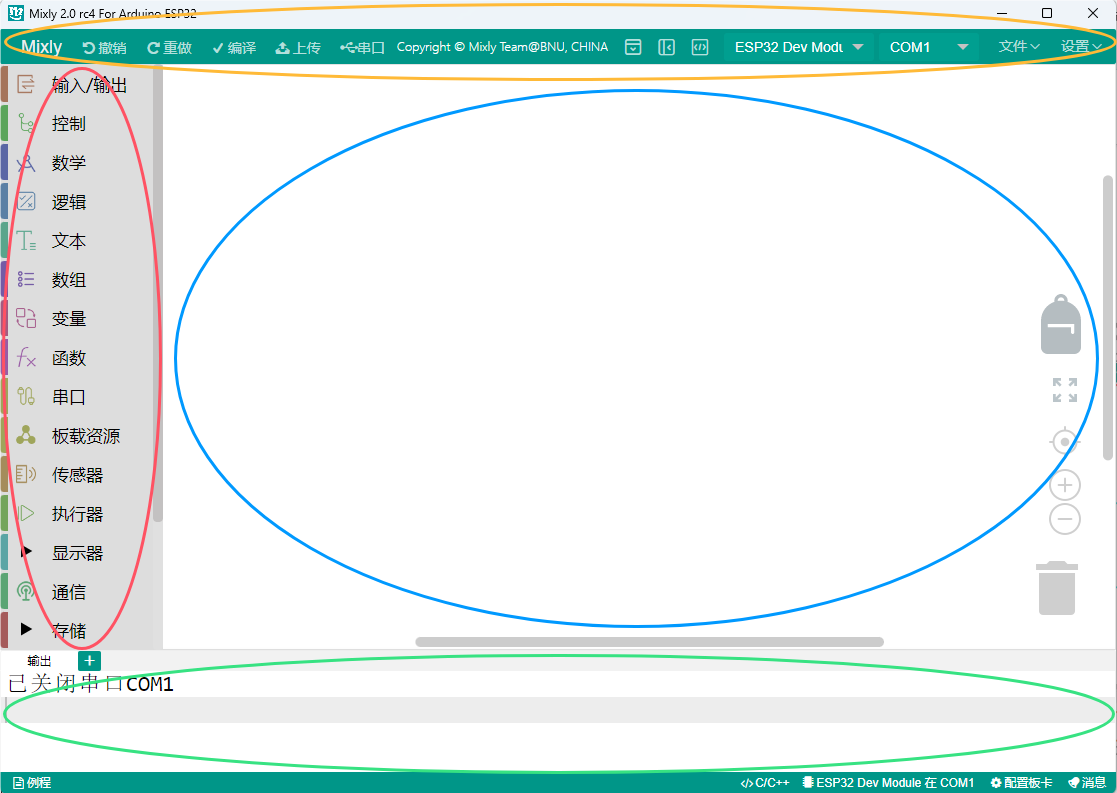

总体来说，Mixly软件界面分为4部分。
1.界面左侧为模块区，这里包含了Mixly中所有能用到的程序模块，根据功能的不同，大概分为以下几类:“输入/输出”、“控制”、“数学”、“逻辑”、“文本”、“数组”、“变量”、“函数”、“串口”、“传感器”、“执行器”、“显示器”、“通信”、“存储”、“网络”。每种类型的模块都用不同的颜色块表示，其中每一个分类中的模块会在附录A中有专门的介绍。
2.模块区的右侧是程序构建区，模块区的模块可通过鼠标拖拽放到程序构建区，拖诟过来的模块会在这里组合成一段有一定逻辑关系的程序块。这个区域有点类似代码程序编辑软件中写代码的地方，在这个区域的右下角有一个垃圾桶，当我们删除模块时，就要将模块拖到垃圾桶中，在垃圾桶的上方有三个圆形的按钮，能够实现程序构建区的放大、缩小以及居中。
3.模块区和程序构建区的上方是基本功能区，类似一般软件的菜单区。这里不仅包含了“新建”、“打开”、“保存”、“另存为”、“导出库”和“管理库”软件都具有的按钮，还包含了硬件编程软件中需要用到的“编译”、“上传”、“控制板选择”、“串口端口”、“串口”这样的按钮。
4.界面的最下方是提示区，这里在软件编译、上传的过程中会显示相应的提示信息。我们可以通过提示信息来解决编译上传过程中出现的一些问题。
最后还要补充两点：
第一点是 Mixly支持多国语言，我们可以通过如下界面找到并且点击

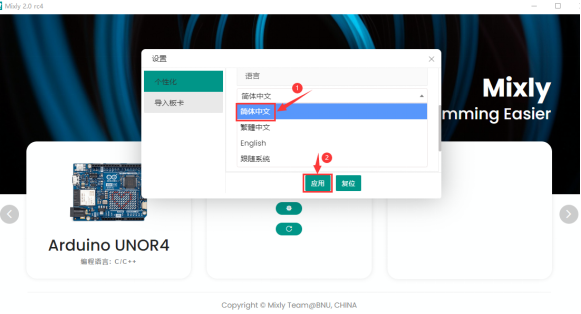

进入个性化设置页面，找到语言下面的简体中文下拉菜单，选择不同的语言版本，此时这个下拉菜单显示的是简体中文，如下图所示：
第二点是在界面最上方右侧有一个

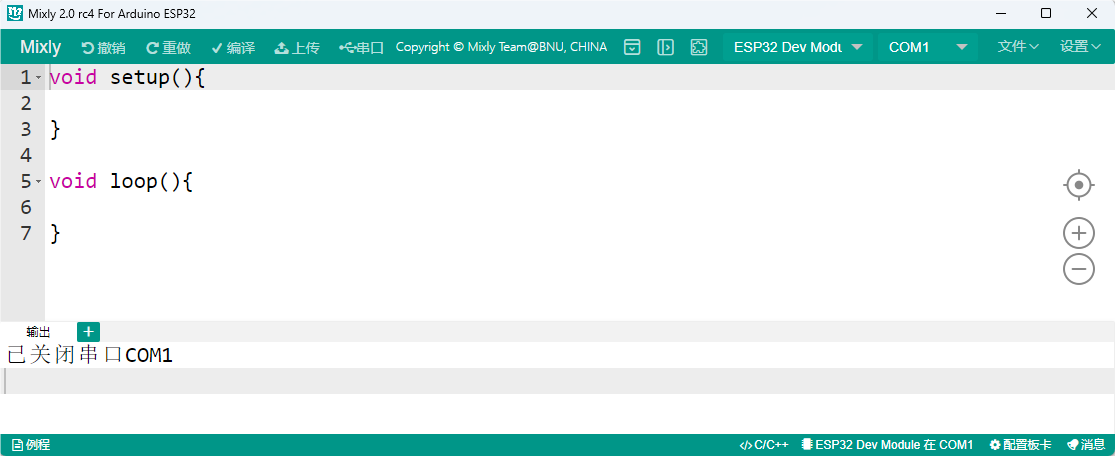

按钮，单击这个按钮就能进入纯代码形式，如下图所示：

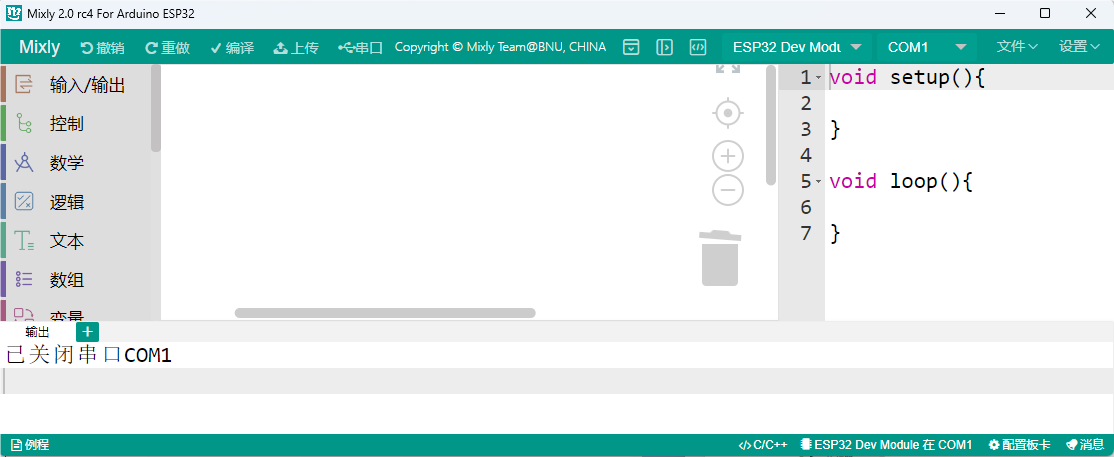

Mixly作为一款将图形化编程方式和代码编程方式融合在一起的开发环境，如果只能单独地显示代码或显示图形程序块，那么肯定是不够好的。在Mixly中是能够将代码和图形程序块一起呈现在屏幕上的，这个功能可以通过界面最上方右侧有一个按钮实现，单击这个
按钮之后，如下图所示：
这时，在程序构建区的右侧会显示出对应的代码，这段代码是与程序构建区中的模块所组成的程序块对应的，会随着模块的变化而变化，不过区域中的代码是不可编辑的。同时，界面最右侧那个向左的箭头按钮变成了向右的箭头。
注意：想了解更多关于Mixly相关知识的请点击链接：https://mixly.readthedocs.io/zh-cn/latest/ 。
ESP32主控板驱动程序安装:
ESP32主控板驱动程序安装方法请参照前面的“Arduino C 教程”部分，这里就不重复讲解。如果已经安装好了驱动程序，这一步就跳过。
添加Mixly库文件:
注意：Mixly库文件( index 库)必须添加好，否则后面涉及到相关模块的示例代码是打不开的。
特别提醒：库文件在上面 资料下载 处提供有，请下载并且安装好库文件。

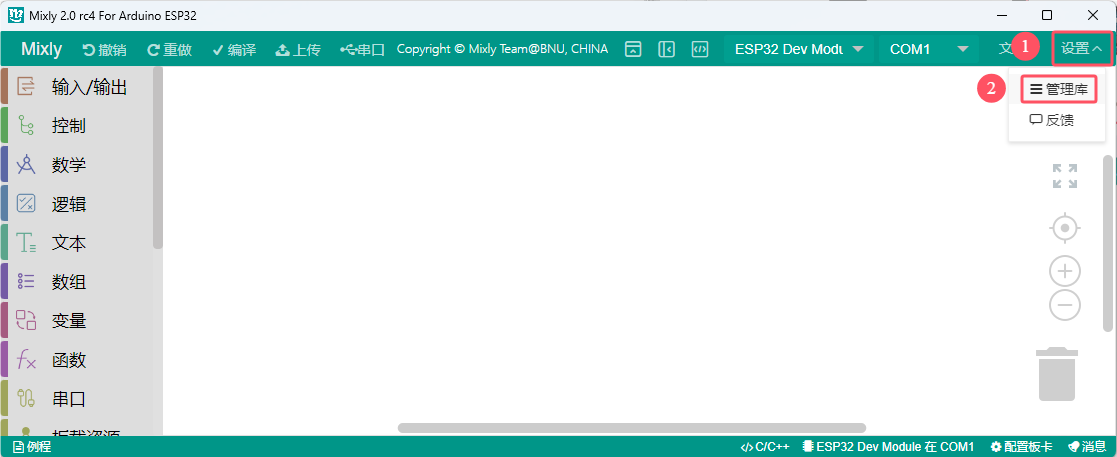

Mixly软件下载安装后，点击 Arduino ESP32 进入代码编辑器，先点击右上角“ 设置 ”，再点击“ 管理库 ”进入添加库文件界面。如下图所示：

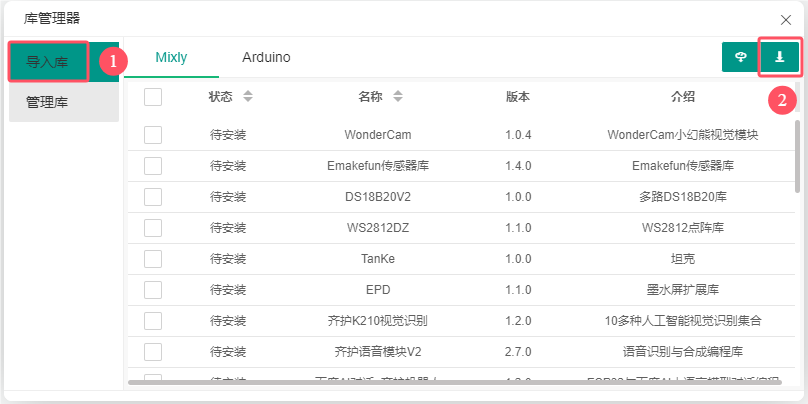

先点击“ 导入库 ”，再点击

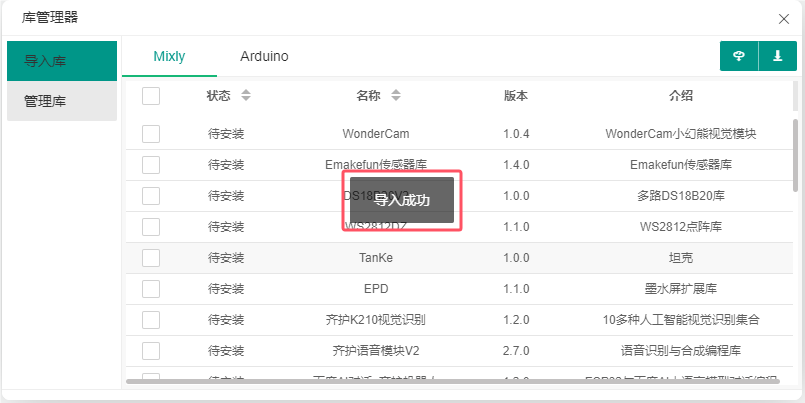

进入库文件所放的位置，找到 index.xml 库文件并选中它，然后单击“ 确定 ”。之后，就可以看到库文件在导入中，一会儿会出现“ 导入成功 ”字样，说明库文件导入成功。如下图所示：
点击“管理库”，可以看到添加成功的库文件。如下图所示：

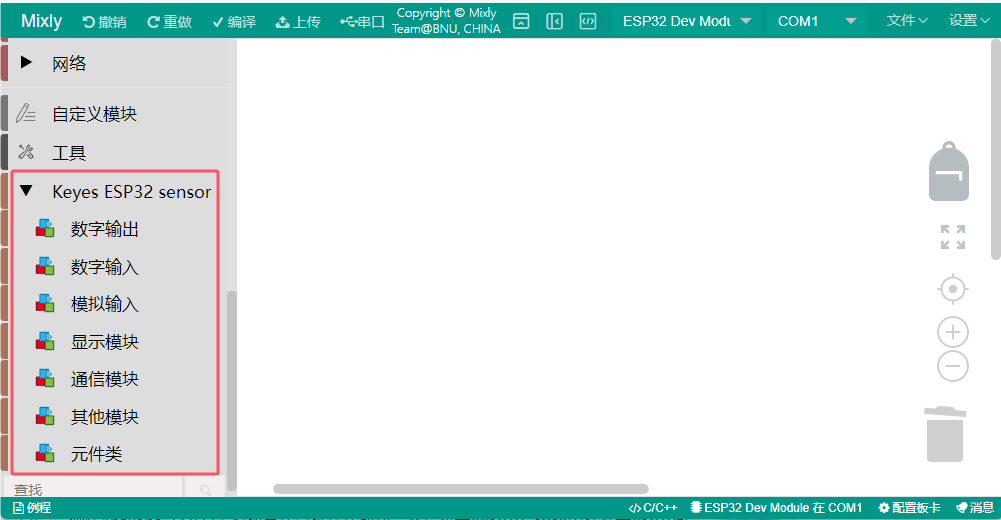

关闭添加库文件的窗口界面，在代码编辑器左侧看到所添加的库文件。如下图所示：
编写代码并上传至 ESP32 主控板: （后面上传项目代码的步骤也一样，即：同下。）
确保ESP32主控板与计算机连接成功，然后双击“ Mixly.exe ”图标打开Mixly软件。

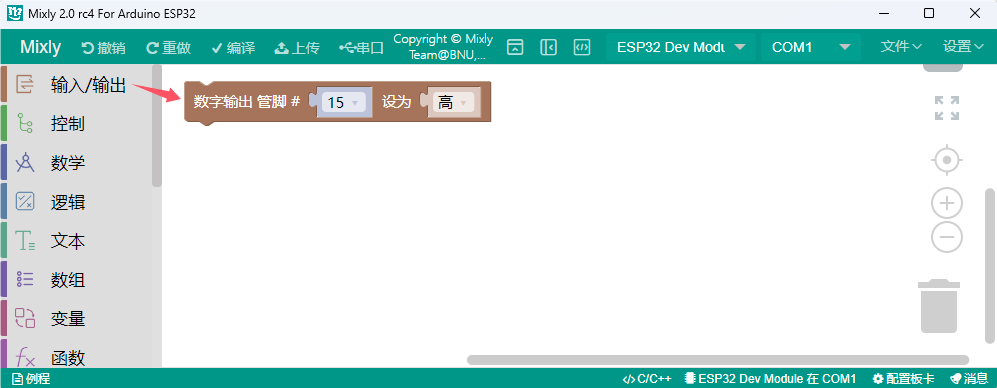

方法①：从直接拖动代码块到程序构建区进行代码编写，选用管脚IO15，如下图所示：

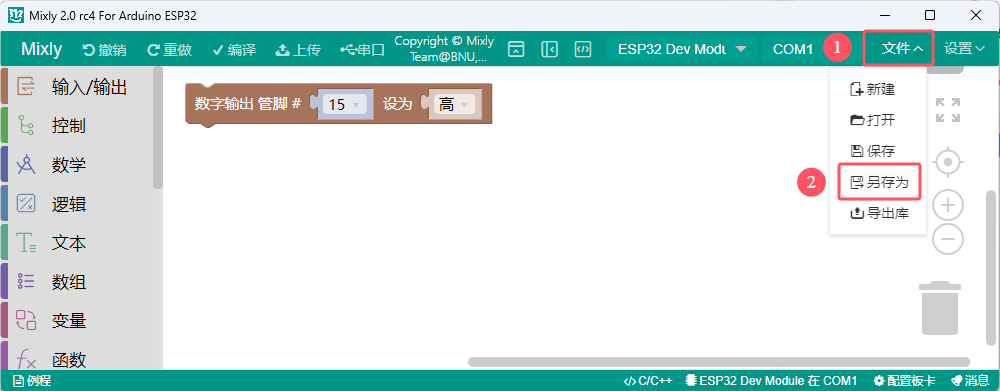

编写完成后保存到电脑上，单击“ 文件 ”–>“ 另存为 ”，如下图所示：

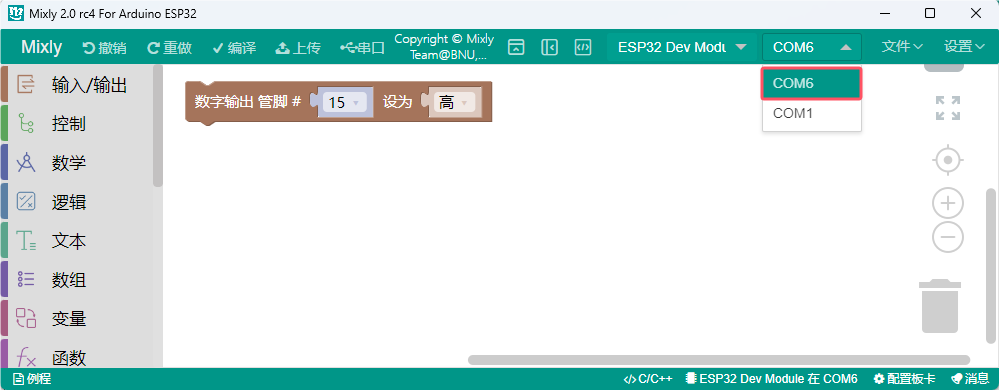

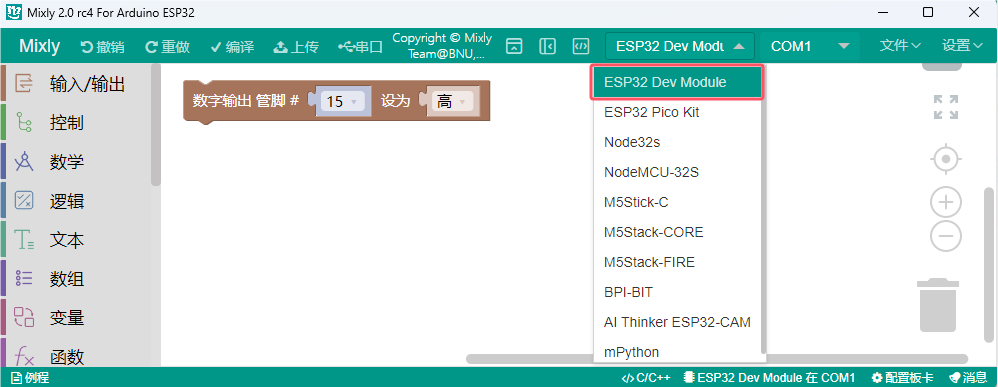

选择ESP32主控板的板型 “ESP32 Dev Moduel” 和串口端口（COM6）（提示：不同的电脑，串口端口是不一样的），(注意：将ESP32主板通过USB线连接到计算机后才能看到对应的端口。)，如下图所示：
单击

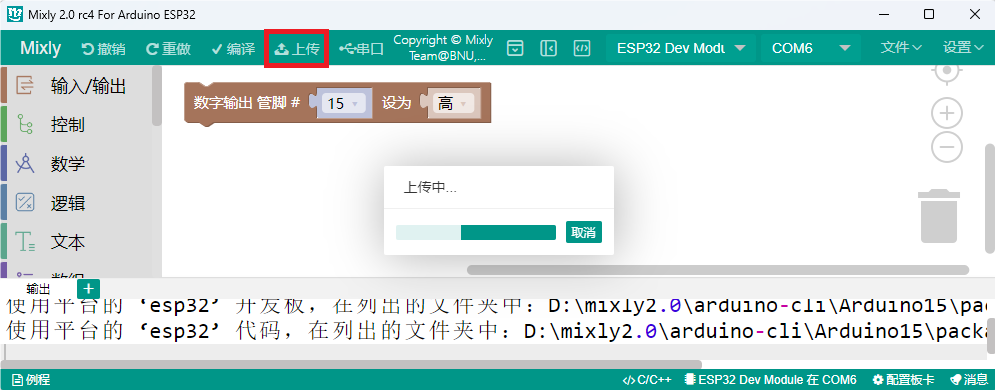

将代码上传到ESP32主控板，如下图所示：
方法②：从电脑打开已经编写好的代码
将我们提供的代码文件压缩包解压，把解压后的代码文件夹保存到方便使用的位置。

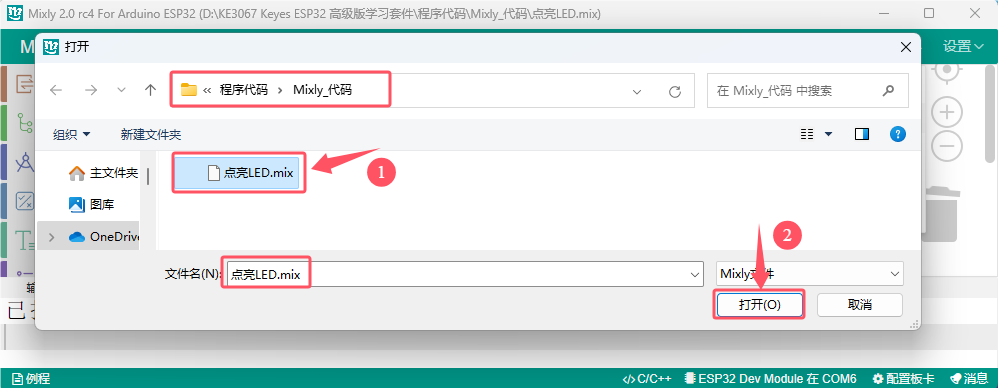

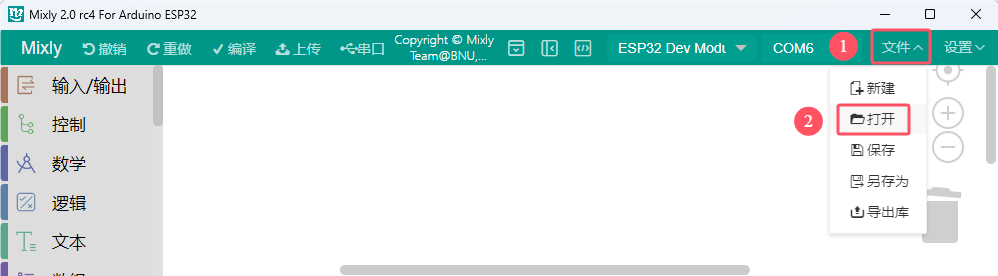

“ 文件 ”–>“ 打开 ”，然后选择保存代码的路径，选中代码文件打开即可。如下图所示：
代码文件打开后，需要手动选择ESP32主控板的板型 “ESP32 Dev Moduel” 和串口端口（COM6）（提示：不同的电脑，串口端口是不一样的），(注意：将ESP32主板通过USB线连接到计算机后才能看到对应的端口。)，如下图所示：
单击
将代码上传到ESP32主控板，如下图所示：
