项目03 LED闪烁

项目03 LED闪烁#

1.项目介绍：

在这个项目中，我们将向你展示LED闪烁效果。我们使用ESP32的数字引脚打开LED，让它闪烁。

2.项目元件：




ESP32*1

面包板*1

红色LED*1




220Ω电阻*1

跳线*2

USB 线*1

3.项目接线图：

首先，切断ESP32的所有电源。然后根据电路图和接线图搭建电路。电路搭建好并验证无误后，用USB线将ESP32连接到电脑上。

注意：避免任何可能的短路(特别是连接3.3V和GND)!

警告：短路可能导致电路中产生大电流，造成元件过热，并对硬件造成永久性损坏。


注意:

怎样连接LED


怎样识别五色环220Ω电阻


4.项目代码：

你可以打开我们提供的代码，本项目中使用的代码保存在（即路径)：…\程序代码\Arduino_C_代码。（后面的项目代码保存的路径也一样，即：同下。）

//**********************************************************************
/*
 * 文件名 : LED 闪烁
 * 描述 : 让led闪烁.
*/
#define PIN_LED   15   //定义led引脚

// 复位或单板上电时，setup功能只运行一次
void setup() {
  // 初始化数字引脚LED作为输出.
  pinMode(PIN_LED, OUTPUT);
}

// 循环函数永远重复运行
void loop() {
  digitalWrite(PIN_LED, HIGH);   // 打开LED (HIGH为高电平)
  delay(500);                       // 延时 0.5s
  digitalWrite(PIN_LED, LOW);    // 关闭LED，使电压低
  delay(500);                       // 延时 0.5s
}
//*************************************************************************************

在上传项目代码到ESP32之前，请检查Arduino IDE的配置。（后面上传项目代码的步骤也一样，即：同下。）

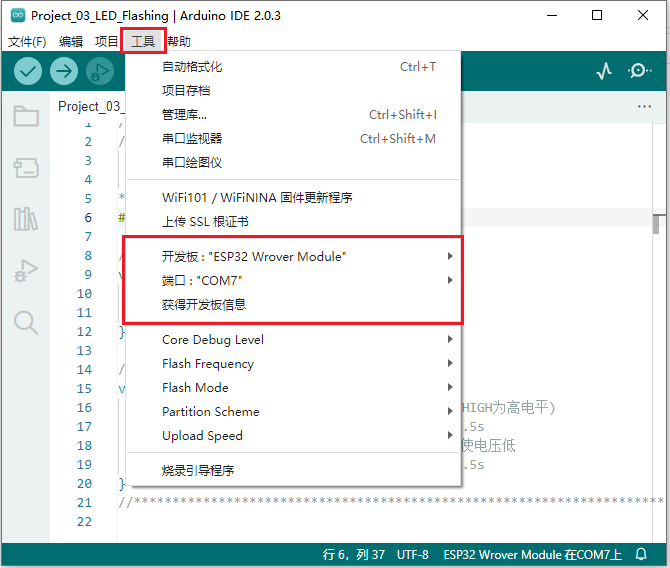

单击“工具”，确认“开发板”板型和“端口(COM)”，如下所示：(注意：将ESP32主板通过USB线连接到计算机后才能看到对应的端口。)


单击Img将项目代码上传到ESP32主板上。

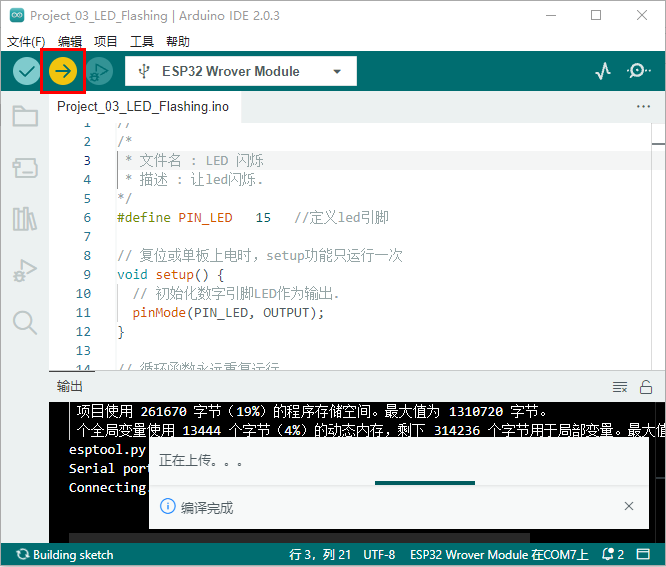

注意： 如果上传代码不成功，可以再次点击Img后用手按住ESP32主板上的Boot键Img，出现上传进度百分比数后再松开Boot键，如下图所示：

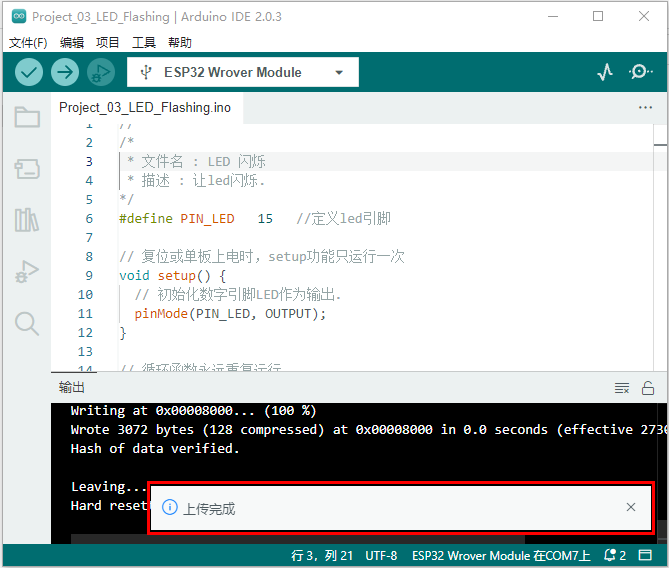

项目代码上传成功！


5.项目现象：

项目代码上传成功后，利用USB线上电，可以看到的现象是：可以看到电路中的LED会反复闪烁。
