项目09 四位数码管#
1.项目介绍:
四位数码管是一种非常实用的显示器件,电子时钟的显示,球场上的记分员,公园里的人数都是需要的。由于价格低廉,使用方便,越来越多的项目将使用4位数码管。在这个项目中,我们使用ESP32控制四位数码管来显示数字。
2.项目元件:
|
|
|
|---|---|---|
ESP32*1 |
面包板*1 |
四位数码管*1 |
|
|
|
220Ω电阻*8 |
跳线若干 |
USB 线*1 |
3.元件知识:

四位数码管: 四位数码管有共阳极和共阴极两种四位数码管,显示原理是和一位数码管是类似的,都是8个GPIO口控制数码管的显示段,就是8个led灯,不过,这里是4位的,所以就还需要4个GPIO口来控制位选择端,就是选择哪个单个数码管亮,位的切换很快,肉眼区分不出来,这样看起来是多个数码管同时显示。
我们的四位数码管是共阴极的。

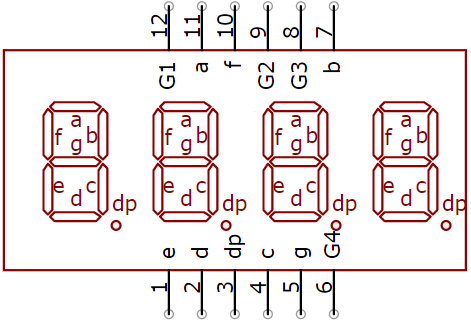

下图为4位数码管的引脚图,G1、G2、G3、G4就是控制位的引脚。

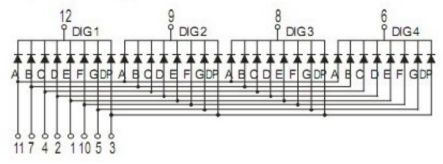

下图为4位数码管内部布线原理图

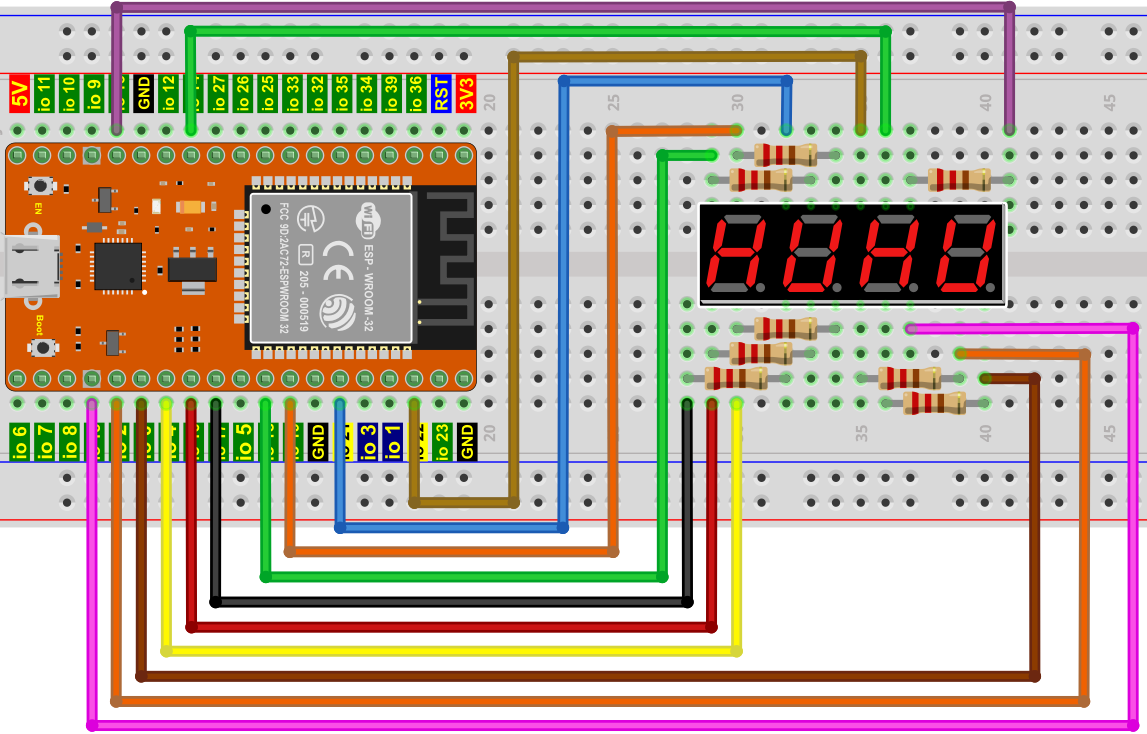

4.项目接线图:

5.项目代码:
//**********************************************************************
/*
* 文件名 : 四位数码管
* 描述 : 四位数管显示从0到9999的数字。
*/
#define d_a 18 //定义数码管a至引脚18
#define d_b 13
#define d_c 2
#define d_d 16
#define d_e 17
#define d_f 19
#define d_g 0
#define d_dp 4
#define G1 21 //定义第一组nixtube G1到引脚21
#define G2 22
#define G3 14
#define G4 15
//数码管0-F码值
unsigned char num[17][8] =
{
//a b c d e f g dp
{1, 1, 1, 1, 1, 1, 0, 0}, //0
{0, 1, 1, 0, 0, 0, 0, 0}, //1
{1, 1, 0, 1, 1, 0, 1, 0}, //2
{1, 1, 1, 1, 0, 0, 1, 0}, //3
{0, 1, 1, 0, 0, 1, 1, 0}, //4
{1, 0, 1, 1, 0, 1, 1, 0}, //5
{1, 0, 1, 1, 1, 1, 1, 0}, //6
{1, 1, 1, 0, 0, 0, 0, 0}, //7
{1, 1, 1, 1, 1, 1, 1, 0}, //8
{1, 1, 1, 1, 0, 1, 1, 0}, //9
{1, 1, 1, 0, 1, 1, 1, 1}, //A
{1, 1, 1, 1, 1, 1, 1, 1}, //B
{1, 0, 0, 1, 1, 1, 0, 1}, //C
{1, 1, 1, 1, 1, 1, 0, 1}, //D
{1, 0, 0, 1, 1, 1, 1, 1}, //E
{1, 0, 0, 0, 1, 1, 1, 1}, //F
{0, 0, 0, 0, 0, 0, 0, 1}, //.
};
void setup()
{
pinMode(d_a,OUTPUT); //设置为输出引脚
pinMode(d_b,OUTPUT);
pinMode(d_c,OUTPUT);
pinMode(d_d,OUTPUT);
pinMode(d_e,OUTPUT);
pinMode(d_f,OUTPUT);
pinMode(d_g,OUTPUT);
pinMode(d_dp,OUTPUT);
pinMode(G1,OUTPUT);
pinMode(G2,OUTPUT);
pinMode(G3,OUTPUT);
pinMode(G4,OUTPUT);
}
void loop()
{
//从0开始计数,逐渐增加1到9999,重复。
for(int l = 0;l < 10;l++ )
{
for(int k = 0; k < 10;k++)
{
for(int j = 0; j < 10; j++)
{
for(int i = 0;i < 10;i++)
{
//每秒闪烁125次等于1秒.
//1000/8=125
for(int q = 0;q<125;q++)
{
Display(1,l);//第一个数码管显示了l的值。
delay(2);
Display(2,k);
delay(2);
Display(3,j);
delay(2);
Display(4,i);
delay(2);
}
}
}
}
}
}
//显示功能:g的取值范围是1 ~ 4,num的取值范围是0 ~ 9
void Display(unsigned char g,unsigned char n)
{
digitalWrite(d_a,LOW); //关闭对应LED段
digitalWrite(d_b,LOW);
digitalWrite(d_c,LOW);
digitalWrite(d_d,LOW);
digitalWrite(d_e,LOW);
digitalWrite(d_f,LOW);
digitalWrite(d_g,LOW);
digitalWrite(d_dp,LOW);
switch(g) //选择
{
case 1:
digitalWrite(G1,LOW); //选择第一个数字
digitalWrite(G2,HIGH);
digitalWrite(G3,HIGH);
digitalWrite(G4,HIGH);
break;
case 2:
digitalWrite(G1,HIGH);
digitalWrite(G2,LOW); //选择第二个数字
digitalWrite(G3,HIGH);
digitalWrite(G4,HIGH);
break;
case 3:
digitalWrite(G1,HIGH);
digitalWrite(G2,HIGH);
digitalWrite(G3,LOW); //选择第三个数字
digitalWrite(G4,HIGH);
break;
case 4:
digitalWrite(G1,HIGH);
digitalWrite(G2,HIGH);
digitalWrite(G3,HIGH);
digitalWrite(G4,LOW); //选择第四个数字
break;
default:break;
}
digitalWrite(d_a,num[n][0]); //a查询码值表
digitalWrite(d_b,num[n][1]);
digitalWrite(d_c,num[n][2]);
digitalWrite(d_d,num[n][3]);
digitalWrite(d_e,num[n][4]);
digitalWrite(d_f,num[n][5]);
digitalWrite(d_g,num[n][6]);
digitalWrite(d_dp,num[n][7]);
}
//**********************************************************************

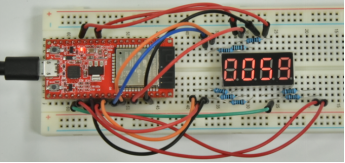

6.项目现象:
编译并上传代码到ESP32,代码上传成功后,利用USB线上电后,你会看到的现象是:四位数码管从0000开始计数,逐渐增加1到9999,并在一个无限循环中重复这些动作。
