项目十三 红外遥控智能车

项目十三 红外遥控智能车#

项目介绍:

前面的学习中我们详细的介绍了智能车上各个传感器、模块、扩展板的使用方法。在这里我们可以再结合前面课程中知识制作一个红外控制智能车。在传感器项目第四课中,我们已经测试出红外遥控器各个按键对应的键值。实验中,我们可以通过代码设置(键值),让对应的按键控制智能车对应的运动状态,且相应的状态模式显示在8X16 LED矩阵上。

红外遥控智能车具体逻辑如下表格:

按键:image226

键值:FF629D

状态:前进

按键:image227

键值:FFA857

状态:后退

按键:image228

键值:FF22DD

状态:左转

按键:image229

键值:FFC23D

状态:右转

按键:image230

键值:FF02FD

状态:停止

按照前面思路设计好智能车后,我们就需要按照设计思路开始制作智能车。我们需要设计对应的接线,测试代码,然后接线上传代码,运行,确保智能车能够实现理想中的功能。

接线图:

⚠️特别注意:坦克智能车已经组装好了,这里不需要把传感器模块和其他的都拆下来又重新组装和接线,这里再次提供接线图,是为了方便您编写代码!

电机+红外接收模块

接线注意: 由于红外接收传感器输入的数字信号,将红外接收传感器模块用导线连接到电机驱动扩展板上的G、V、D3,左、右电机分别对应的连接到堆叠在UNO R3板上的电机驱动扩展板上的接口A和接口B,电源接到BAT接口。

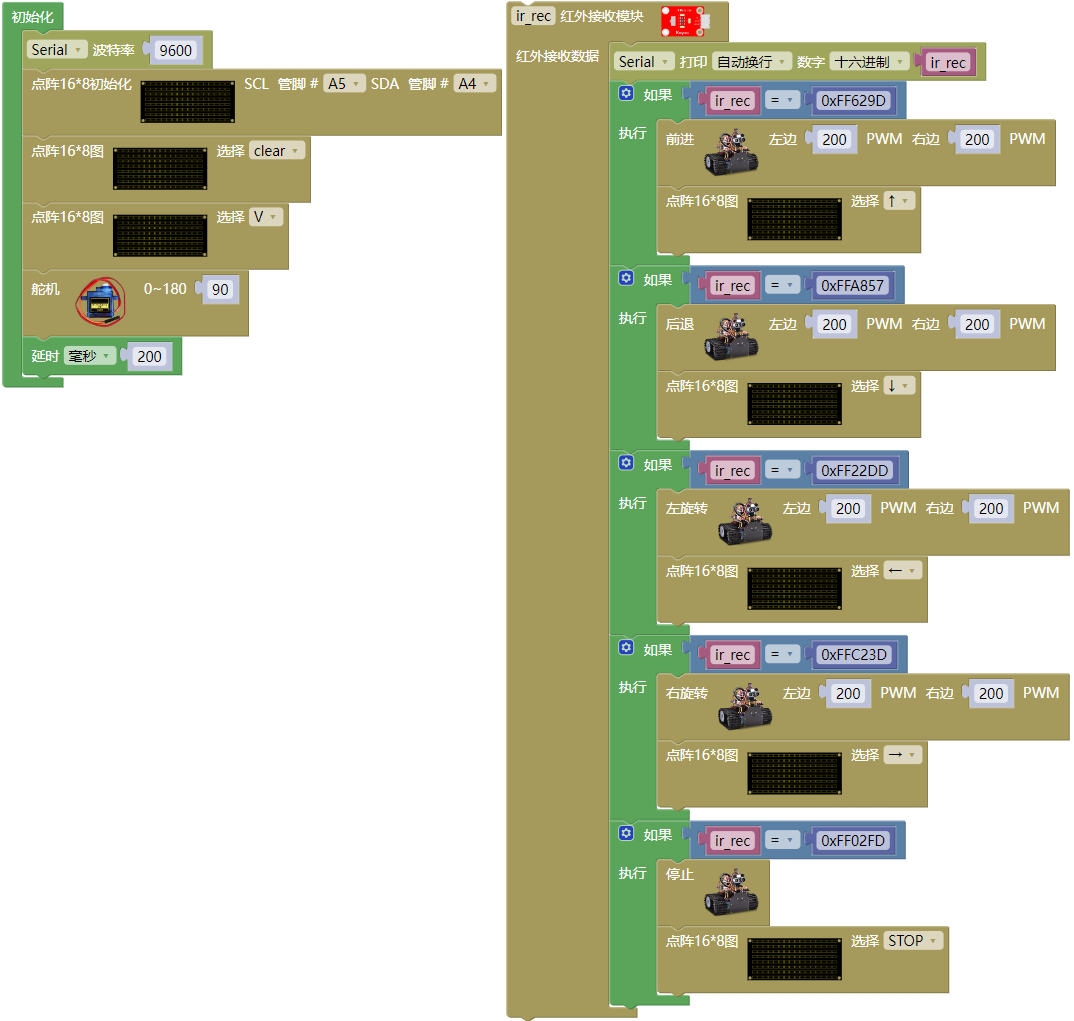

测试代码:

特别提醒:在上传程序代码前,需要把蓝牙模块取下,否则代码会上传失败。需要上传代码成功后,再连接蓝牙模块。


好了,上传程序,红外遥控器对准红外接收器,按下红外遥控器对应按键,看看效果吧!

测试结果

将驱动扩展板堆叠在UNO R3板上,上传好代码,按照接线图接线,将拨码开关拨至ON端后,我们就能用红外遥控控制智能车运动了。
