项目三 光敏电阻传感器

项目三 光敏电阻传感器#

项目介绍


在套件中,包含两个光敏电阻模块,我们可以利用这两个模块和小车搭配做一个追光智能车。在这一课程中,我们先学习了解下光敏电阻模块和使用方法。

光敏电阻环境光线最敏感,不同的光照强度,光敏电阻的阻值不一样。我们利用光敏电阻该特性,设计电路,生成光敏电阻模块。模块信号端连接单片机模拟口,当光照强度越强时,模拟口电压越大,即单片机的模拟值也大;反之,光照强度越弱时,模拟口电压越小,即单片机的模拟值也小。这样,我们就可以利用光敏电阻模块读取对应模拟值,感应环境中光照强度了。

参数:

工作电压:3.3V-5V(DC)

接口:3PIN接口

输出信号:模拟信号

项目组件:

UNO R3 开发板*1

L298P 电机驱动扩展板 V1*1

LED白发红模块*1

光敏电阻传感器*2





HX-2.54 3P 双头 26AWG*2

3Pin 双母头杜邦线*1

USB线*1

18650双节电池盒 (18650电池*2(电池自配))*1

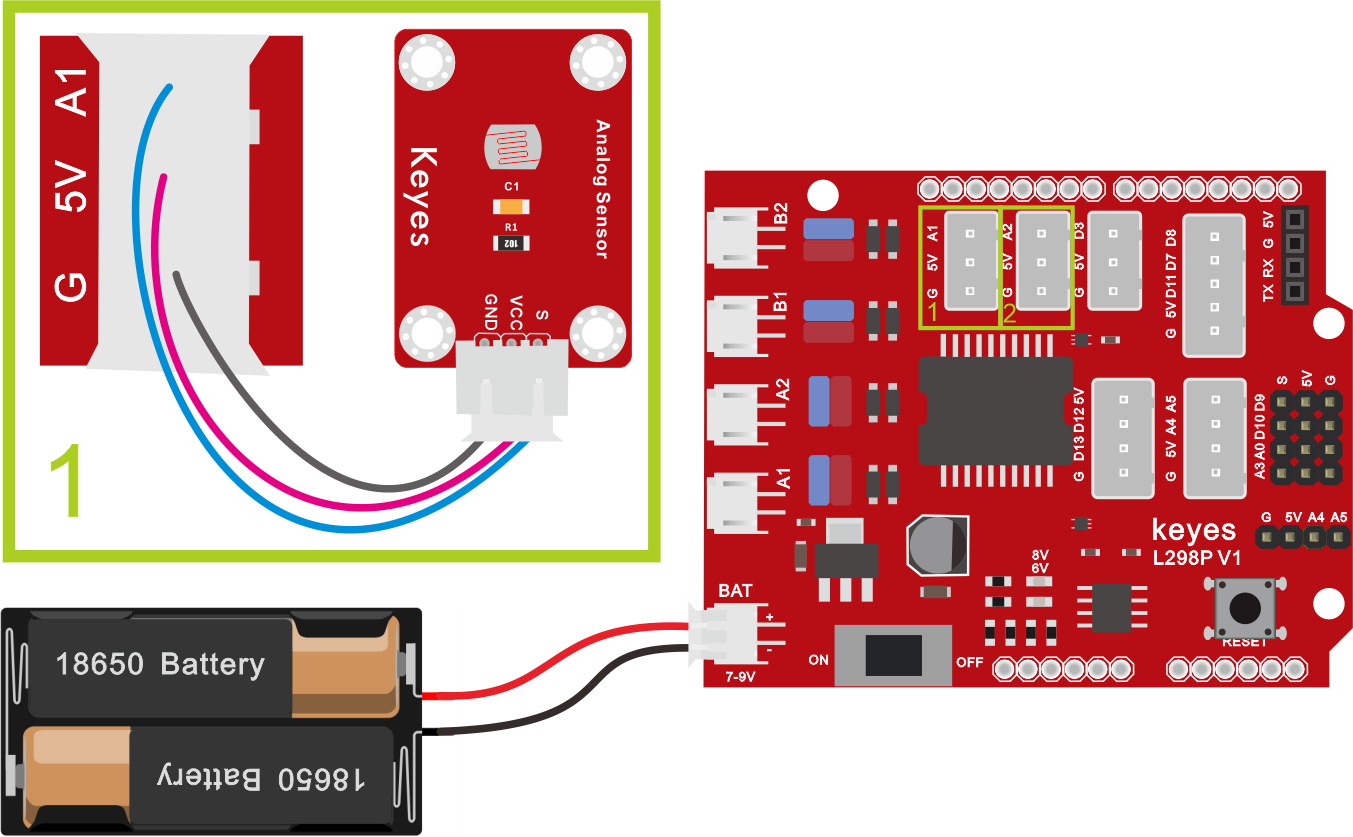

接线图:

⚠️特别注意:坦克智能车已经组装好了,这里不需要把传感器模块和其他的都拆下来又重新组装和接线,这里再次提供接线图,是为了方便您编写代码。但是,LED灯是需要另外连接上去的!

接线注意:左边的光敏电阻模块的“-”、“+”和S引脚分别接在keyes传感器扩展板G(GND)、V(VCC)、A1;同样地,右边的光敏电阻模块接在G(GND)、V(VCC)A2。我们这里先在左边接一个测试。


项目代码:

特别提醒:在上传程序代码前,需要把蓝牙模块取下,否则代码会上传失败。需要上传代码成功后,再连接蓝牙模块。

/*
  迷你履带坦克机器人
  课程 3.1
  光敏电阻
  http://www.keyes-robot.com
*/

int light;  //定义变量light
void setup()
{
  Serial.begin(9600);//设置波特率为9600
}

void loop()
{
  light = analogRead(A1); //读取到的模拟值赋给light变量
  Serial.print("light:");   //打印光线模拟值
  Serial.println(light);
  delay(100);  //延时100ms
}

项目结果:

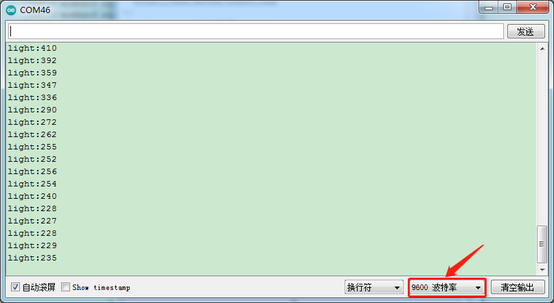

上传代码带开发板,打开串口监视,设置波特率为9600。可以看到打印出的光敏传感器检测的值,如果我们用手给它遮挡光线,我们发现值变小了。


代码说明:

Serial.begin(9600)-初始化串口,串口通信波特率为9600  ,

pinMode- 定义单片机PIN脚模式是输入还是输出,input是输入,output是输出,

analogRead-读取引脚模拟状态,范围为0~1023。

项目拓展:

上面我们了解了光敏传感器的工作原理,接下来我们用到两个光敏传感器,分别接在A1(左)和A2(右)。在第9脚接上一个LED 灯,然后通过读取左右两个光敏传感器的状态,来控制LED的亮和灭。如下图接线:


我们开始来编写代码:

特别提醒:在上传程序代码前,需要把蓝牙模块取下,否则代码会上传失败。需要上传代码成功后,再连接蓝牙模块。

/*
  迷你履带坦克机器人
  课程 3.2
  光敏电阻
  http://www.keyes-robot.com
*/

int ledPin = 9; //定义LED管脚为数字口9
int left_light = 0; //定义左边传感器的变量
int right_light = 0; //定义右边传感器的变量
void setup()
{
  Serial.begin(9600);//设置波特率为9600
  pinMode(ledPin, OUTPUT); //设置LED管脚为输出模式
}

void loop()
{
  left_light = analogRead(A1); //左边光敏传感器接A1
  right_light = analogRead(A2); //右边光敏传感器接A2
  Serial.print("left_light:");   //打印左边光线模拟值
  Serial.print(left_light);
  Serial.print("  right_light:");   //打印右边光线模拟值
  Serial.println(right_light);
  if (left_light < 300 || right_light < 300)
  { //其中一个模拟值低于300
    digitalWrite(ledPin, HIGH); //点亮LED
  }
  else
  {
    digitalWrite(ledPin, LOW); //LED熄灭
  }
}

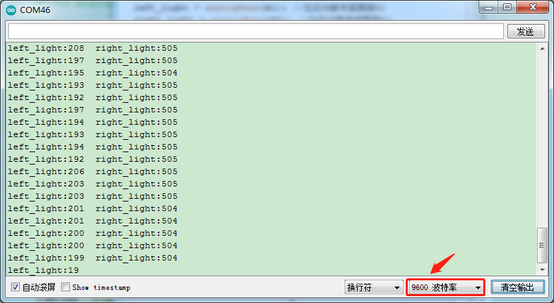

上传代码到开发板,用我们的手去一个个的遮掩光敏传感器,我们看看LED灯的状态发生了改变没有?当我们用手去遮挡任一光敏传感器的时候,我们可以看到LED灯亮起来了。串口显示对应光敏传感器的检测也变小了。
