项目十一 超声波跟随智能车

项目介绍：

我们结合硬件知识-各种传感器，模块，电机驱动器，来制造超声波跟随机器人车！

实验中，我们通过检测智能车和前方障碍物的距离，然后根据这个数据控制两个电机的转动，从而控制智能车的运动状态。

跟随智能车具体逻辑如下表格：

检测	超声波测试前方物体距离（distance（单位：cm））
条件	distance<8
状态	后退（PWM设为200）
条件	8≤distance<13
状态	停止
条件	13≤distance≤35
状态	前进（PWM设为200）
条件	distance＞35
状态	停止

按照前面思路设计好智能车后，我们就需要按照设计思路开始制作智能车。我们需要设计对应的接线，测试代码，然后接线上传代码，运行，确保智能车能够实现理想中的功能。

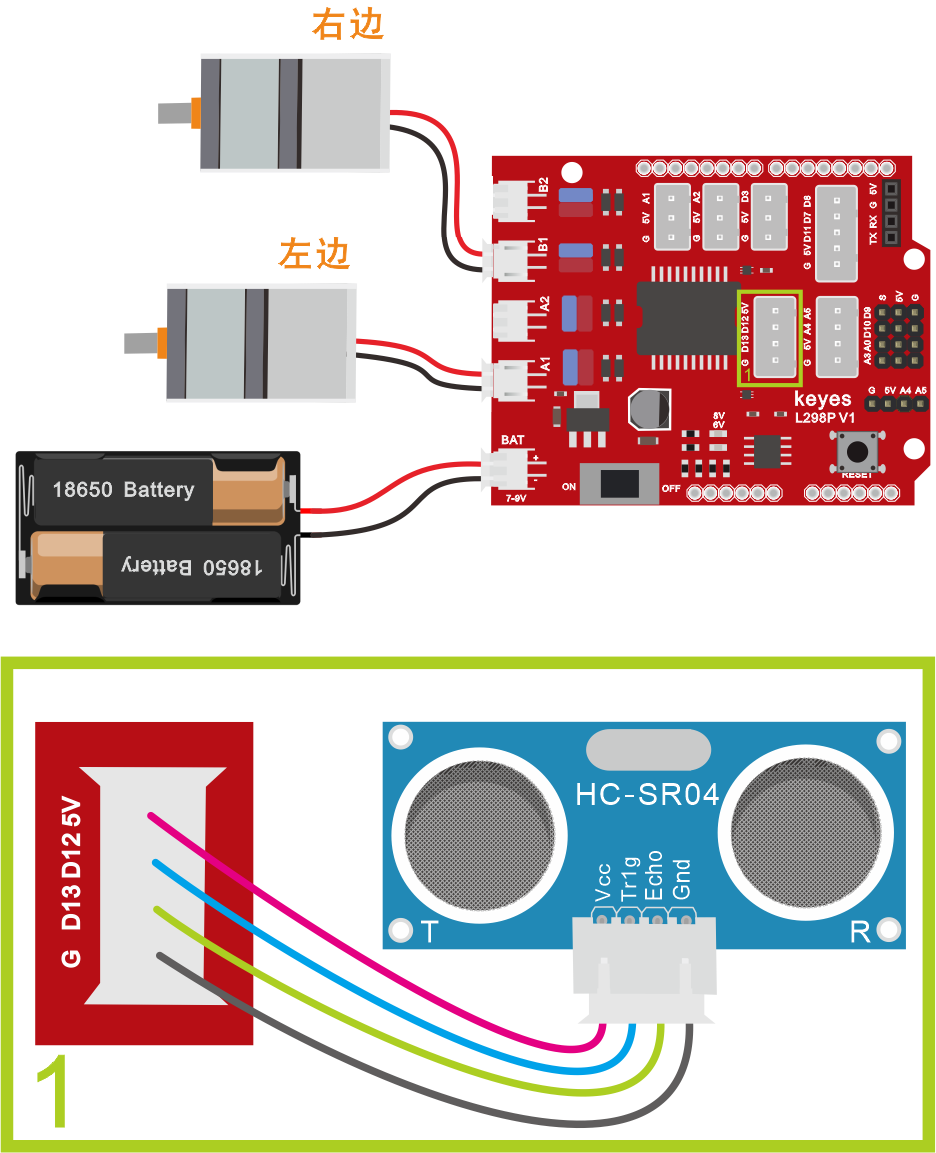

接线图：

⚠️特别注意：坦克智能车已经组装好了，这里不需要把传感器模块和其他的都拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

超声波模块+电机

接线注意： 左、右电机分别对应的连接电机驱动扩展板上的接口A和接口B；超声波传感器模块的V引脚至5V，T（Trig）引脚至数字12(S)，E（Echo）引脚至数字13(S)，G引脚至G；电源接到BAT接口。

测试代码：

（特别提醒：在上传程序代码前，需要把蓝牙模块取下，否则代码会上传失败。需要上传代码成功后，再连接蓝牙模块。）

/*
  迷你履带坦克机器人
  课程 11
  超声波跟随智能车
  http://www.keyes-robot.com
*/
#include <Servo.h>
Servo myservo;  // create servo object to control a servo
int trigPin = 12; //定义TRIG引脚接D12
int echoPin = 13; //定义ECHO引脚接D13
int distance;
int MA = 2; //定义电机A方向控制引脚为D2
int PWMA = 6; //定义电机A速度控制引脚为D6
int MB = 4; //定义电机A方向控制引脚为D4
int PWMB = 5; //定义电机A速度控制引脚为D5

//数组，用于储存图案的数据，可以自己算也可以从取摸工具中得到
unsigned char front[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x24, 0x12, 0x09, 0x12, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char back01[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x24, 0x48, 0x90, 0x48, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char left[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x44, 0x28, 0x10, 0x44, 0x28, 0x10, 0x44, 0x28, 0x10, 0x00};
unsigned char right[] = {0x00, 0x10, 0x28, 0x44, 0x10, 0x28, 0x44, 0x10, 0x28, 0x44, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char STOP01[] = {0x2E, 0x2A, 0x3A, 0x00, 0x02, 0x3E, 0x02, 0x00, 0x3E, 0x22, 0x3E, 0x00, 0x3E, 0x0A, 0x0E, 0x00};
unsigned char clear[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
#define SCL_Pin  A5  //设置时钟引脚为 A5
#define SDA_Pin  A4  //设置数据引脚为 A4

int get_distance() { //超声波测距函数
  int distance;
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH); //给TRIG引脚至少10us的时间触发
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);
  distance = pulseIn(echoPin, HIGH) / 58; //检测脉冲宽度，并计算出距离
  delay(20);  //延时20ms
  return distance;
}

void setup() {
  Serial.begin(9600);  //设置波特率为9600
  myservo.attach(10);  // attaches the servo on pin 10 to the servo object
  pinMode(trigPin, OUTPUT); //定义TRIG为输出模式
  pinMode(echoPin, INPUT); //定义ECHO为输入模式
  pinMode(MA, OUTPUT); //配置电机引脚为输出模式
  pinMode(PWMA, OUTPUT);
  pinMode(MB, OUTPUT);
  pinMode(PWMB, OUTPUT);
  //设置引脚为输出
  pinMode(SCL_Pin, OUTPUT);
  pinMode(SDA_Pin, OUTPUT);
  //清屏
  matrix_display(clear);
  myservo.write(90);//转到90度
  delay(500);
}

void loop() {
  distance = get_distance(); //调用测距函数

  if (distance < 8 ) {//如果距离小于8
    back();//后退
  }
  else if (distance >= 8 && distance < 13) { //如果距离大于等于8，小于13
    stopp();//停止
  }
  else if (distance >= 13 && distance <= 35 ) { //如果距离大于等于13，小于35
    advance();//跟随
  }
  else {//如果以上都不是
    stopp();//停止
  }
}

void advance() { //小车前进
  matrix_display(front);  //显示向前的图案
  digitalWrite(MA, HIGH); //电机A逆时针转
  analogWrite(PWMA, 200); //电机A速度为200
  digitalWrite(MB, HIGH); //电机B顺时针转
  analogWrite(PWMB, 200); //电机B速度为200
}

void back() { //小车后退
  matrix_display(back01);  //显示后退的图案
  digitalWrite(MA, LOW); //电机A顺时针转
  analogWrite(PWMA, 200); //电机A速度为200
  digitalWrite(MB, LOW); //电机B逆时针转
  analogWrite(PWMB, 200); //电机B速度为200
}

void turnL() { //小车左转
  matrix_display(left);  //显示左转的图案
  digitalWrite(MA, LOW); //电机A顺时针转
  analogWrite(PWMA, 200); //电机A速度为200
  digitalWrite(MB, HIGH); //电机B顺时针转
  analogWrite(PWMB, 200); //电机B速度为200
}

void turnR() { //小车右转
  matrix_display(right);  //显示右转的图案
  digitalWrite(MA, HIGH); //电机A逆时针转
  analogWrite(PWMA, 200); //电机A速度为200
  digitalWrite(MB, LOW); //电机B逆时针转
  analogWrite(PWMB, 200); //电机B速度为200
}

void stopp() { //小车停止
  matrix_display(STOP01);  //显示停止的图案
  analogWrite(PWMA, 0); //电机A速度为0
  analogWrite(PWMB, 0); //电机B速度为0
}
//这个函数用于点阵屏显示
void matrix_display(unsigned char matrix_value[])
{
  IIC_start();  //调用数据传输开始条件的函数
  IIC_send(0xc0);  //选择地址
  for (int i = 0; i < 16; i++) //图案数据有16个字节
  {
    IIC_send(matrix_value[i]); //传输图案的数据
  }
  IIC_end();   //结束图案数据传输
  IIC_start();
  IIC_send(0x8A);  //显示控制，选择脉宽为4/16
  IIC_end();
}
//传输数据开始的条件
void IIC_start()
{
  digitalWrite(SCL_Pin, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, LOW);
  delayMicroseconds(3);
}
//传输数据
void IIC_send(unsigned char send_data)
{
  for (char i = 0; i < 8; i++) //每个字节有8位
  {
    digitalWrite(SCL_Pin, LOW); //将时钟引脚SCL_Pin拉低，才可以改变SDA的信号
    delayMicroseconds(3);
    if (send_data & 0x01) //根据字节的每一位是1还是0来设置SDA_Pin的高低电平
    {
      digitalWrite(SDA_Pin, HIGH);
    }
    else
    {
      digitalWrite(SDA_Pin, LOW);
    }
    delayMicroseconds(3);
    digitalWrite(SCL_Pin, HIGH); //将时钟引脚SCL_Pin拉高，停止数据的传输
    delayMicroseconds(3);
    send_data = send_data >> 1;  //一位一位的检测，所以将数据右移一位
  }
}
//数据传输结束的标志
void IIC_end()
{
  digitalWrite(SCL_Pin, LOW);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, LOW);
  delayMicroseconds(3);
  digitalWrite(SCL_Pin, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, HIGH);
  delayMicroseconds(3);
}

好了， 迷你智能车跟随功能效果的代码全部编写好了，上传程序，看看精彩的效果！

测试结果：

将驱动扩展板堆叠在UNO R3板上，上传好代码，按照接线图接线，将拨码开关拨至ON端后，智能车能够随着前方障碍物的移动而移动。
