项目三 光敏电阻传感器

项目介绍：

在套件中，包含两个光敏电阻模块，我们可以利用这两个模块和小车搭配做一个追光智能车。在这一课程中，我们先学习了解下光敏电阻模块和使用方法。

光敏电阻环境光线最敏感，不同的光照强度，光敏电阻的阻值不一样。我们利用光敏电阻该特性，设计电路，生成光敏电阻模块。模块信号端连接单片机模拟口，当光照强度越强时，模拟口电压越大，即单片机的模拟值也大；反之，光照强度越弱时，模拟口电压越小，即单片机的模拟值也小。这样，我们就可以利用光敏电阻模块读取对应模拟值，感应环境中光照强度了。

参数：

工作电压：3.3V-5V（DC）

接口：3PIN接口

输出信号：模拟信号

项目组件：

UNO R3 开发板*1	L298P 电机驱动扩展板 V1*1	LED白发红模块*1	光敏电阻传感器*2
HX-2.54 3P 双头 26AWG*2	3Pin 双母头杜邦线*1	USB线*1	18650双节电池盒 (18650电池*2(电池自配))*1

接线图:

⚠️特别注意：坦克智能车已经组装好了，这里不需要把传感器模块和其他的都拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码。但是，LED灯是需要另外连接上去的！

接线注意：左边的光敏电阻模块的“-”、“+”和S引脚分别接在keyes传感器扩展板G（GND）、V（VCC）、A1；同样地，右边的光敏电阻模块接在G（GND）、V（VCC）A2。我们这里先在左边接一个测试。

项目代码：

认识代码块

① 这个代码块，表示当启动ESP32这块开发板时，将运行代码。

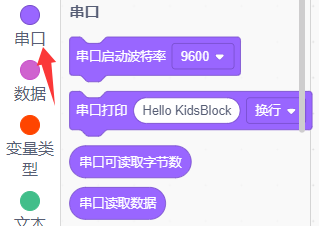

② 设置串口。

设置串口波特率，一般波特率设置为9600或115200。

串口输出数据，从串行端口输出数据，分换行与不换行和HEX三种方式。

③ 向指定引脚设置 “输入” 或 “输出”，选择 “输入” 代表给该引脚设置输入模式；选择 “输出” 代表给引脚设置输出模式；选择 “输入上拉” 代表给该引脚设置输入模式并且使该引脚变成高电平。

④ 循环语句，顾名思义就是重复做一件事。

⑤ 读取光敏传感器的光照强度值（模拟值）。

⑥ 将程序的执行暂停一段时间，也就是延时。单位是秒。

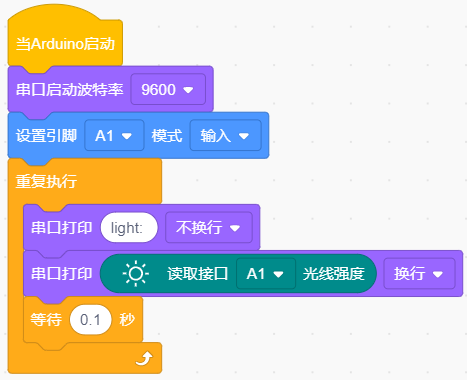

组合代码块

（特别提醒：在上传程序代码前，需要把蓝牙模块取下，否则代码会上传失败。需要上传代码成功后，再连接蓝牙模块。）

项目结果：

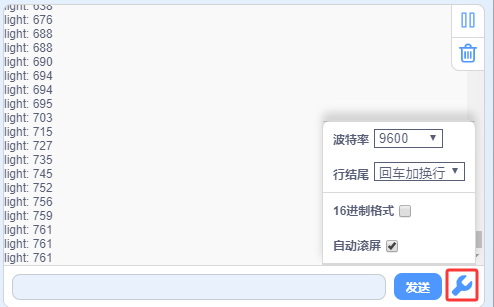

上传代码带开发板，在串口监视器窗口单击 ，设置波特率为9600。可以看到打印出的光敏传感器检测的值，如果我们用手给它遮挡光线，我们发现值变小了。

项目拓展：

上面我们了解了光敏传感器的工作原理，接下来我们用到两个光敏传感器，分别接在A1（左）和A2（右）。在第9脚接上一个LED灯，然后通过读取左右两个光敏传感器的状态，来控制LED的亮和灭。如下图接线：

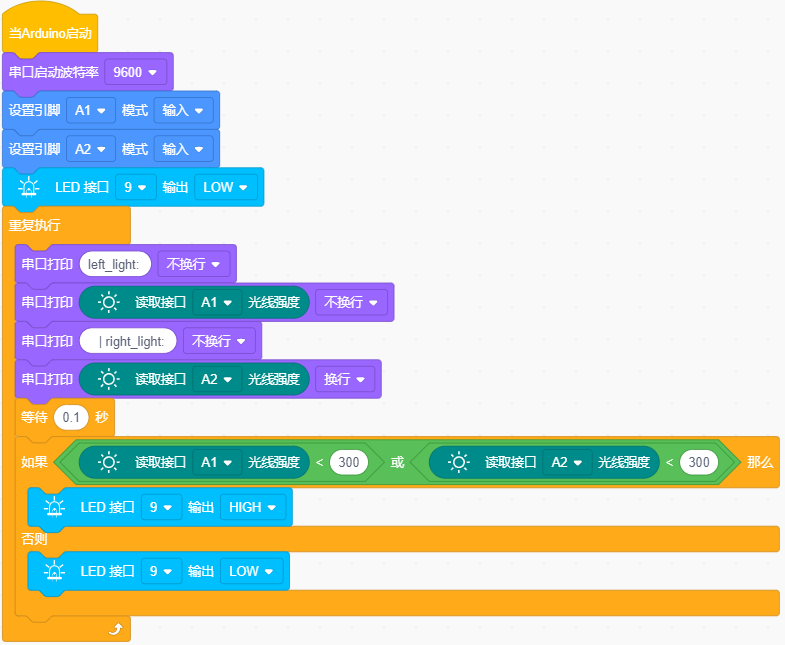

我们开始来编写代码：

（特别提醒：在上传程序代码前，需要把蓝牙模块取下，否则代码会上传失败。需要上传代码成功后，再连接蓝牙模块。）

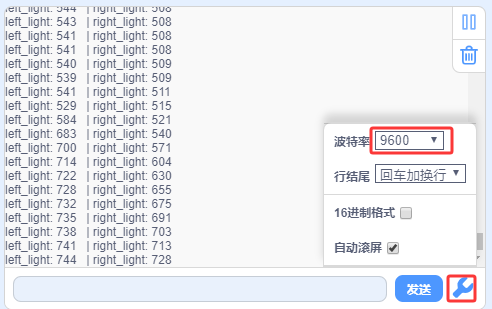

上传代码到开发板，用我们的手去一个个的遮掩光敏传感器，我们看看LED灯的状态发生了改变没有？当我们用手去遮挡任一光敏传感器的时候，我们可以看到LED灯亮起来了，同时串口显示对应光敏传感器的检测也变小了；反之，则相反。

代码解释：

串口打印光敏传感器检测到的光照强度模拟值。

这些是逻辑运算符号。

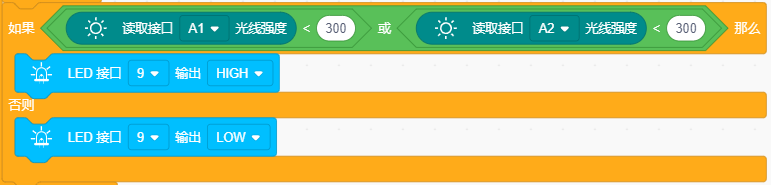

这是简单的条件判断语句，如果里的表达式为真，则执行 “那么” 块内的代码。如果里表达式为假 ，则执行 “否则” 块内的代码。

如果左侧的光敏传感器检测到的光照强度模拟值小于300或者右侧的光敏传感器检测到的光照强度模拟值小于300时，LED点亮；否则，LED不亮。
