KE0149 Keyes micro:bit GPIO T型扩展板 转接头 V2.0 环保

KE0149 Keyes micro:bit GPIO T型扩展板 转接头 V2.0 环保#

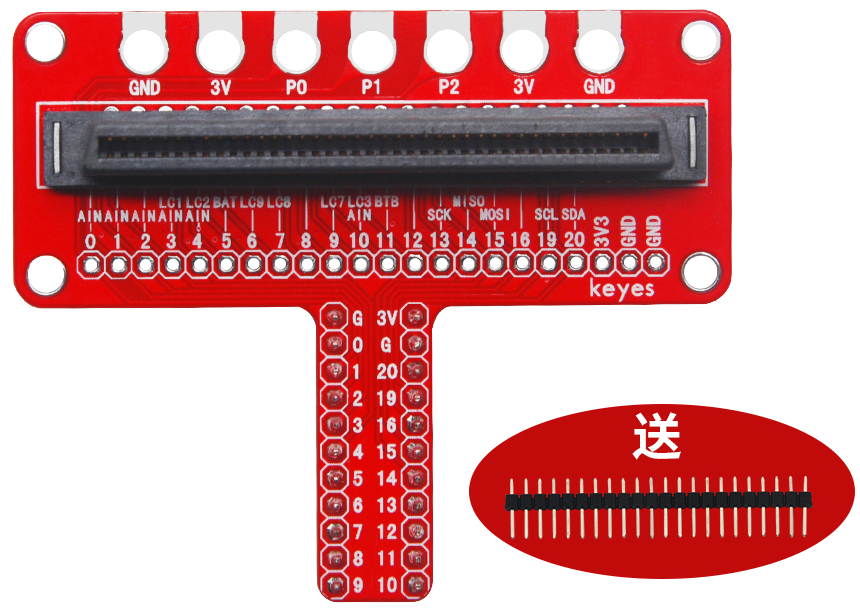

image-20250317141858157

1. 说明#

micro:bit 是一款由英国广播电视公司为青少年编程教育设计的入门级开发板。它支持微软开发的 PXT 图形化编程界面，无需额外下载编译器，可以在 Windows、macOS、iOS、安卓等多种操作系统下使用。

为了方便 micro:bit 开发板接线和供电，我们特别设计了这款扩展板。扩展板兼容三种接线方式：

  1. 直接将扩展板插在面包板上，将电子元件连接在面包板，然后与 micro:bit 开发板通信。

  2. 利用扩展板上的金手指接口，直接与 micro:bit 控制板上的金手指接口连接通信。此接口包含 2 个电源输出和 P0、P1、P2 共 3 个信号端。

  3. 扩展板自带间距为 2.54mm 的排针接口，用户可以焊接排针到扩展板的排针接口，外接电子元件，与 micro:bit 控制板通信。

为了方便扩展板固定在其他设备上，扩展板自带 4 个直径为 3mm 的定位孔。

2. 规格参数#

  • 尺寸：68mm × 56mm

  • 重量：13.6g

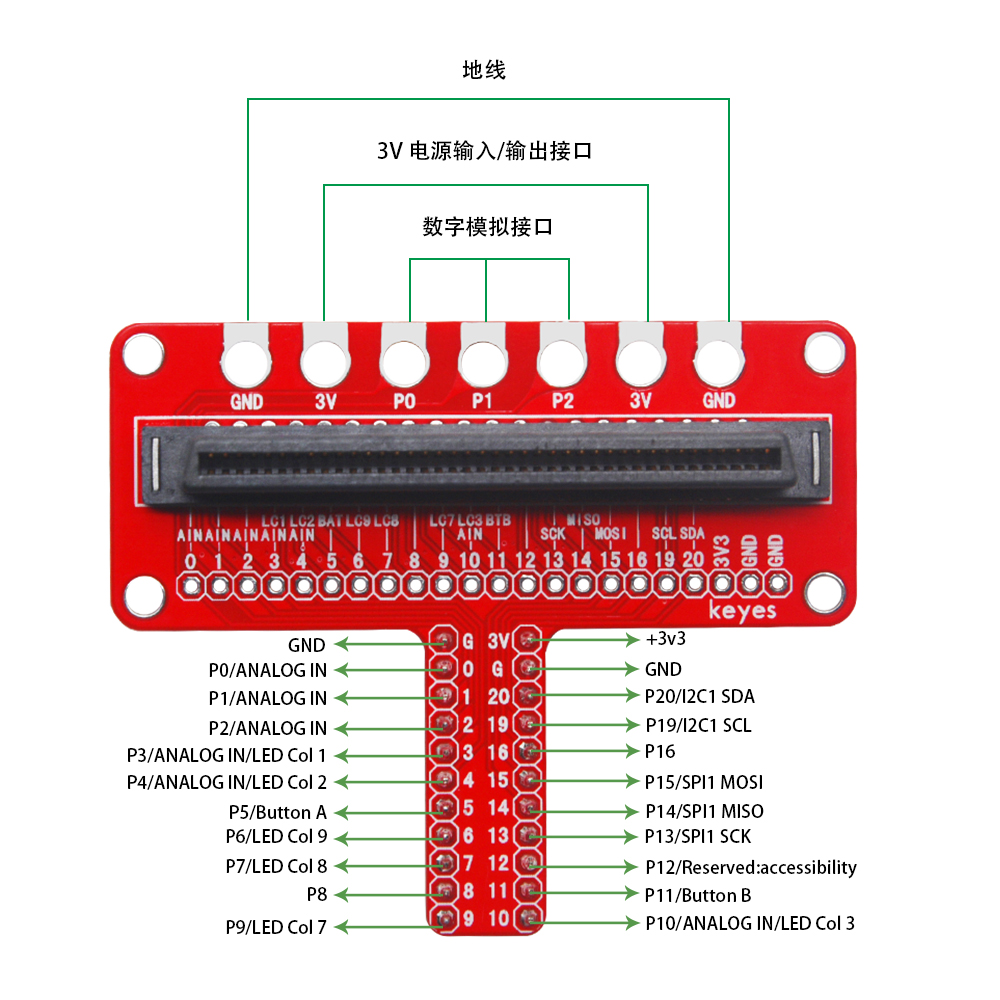

KE0149-7

3. 连接方法#

3.1 直接插入面包板#

  • 将扩展板直接插入面包板，使用杜邦线将电子元件连接到面包板上，然后与 micro:bit 开发板进行通信。

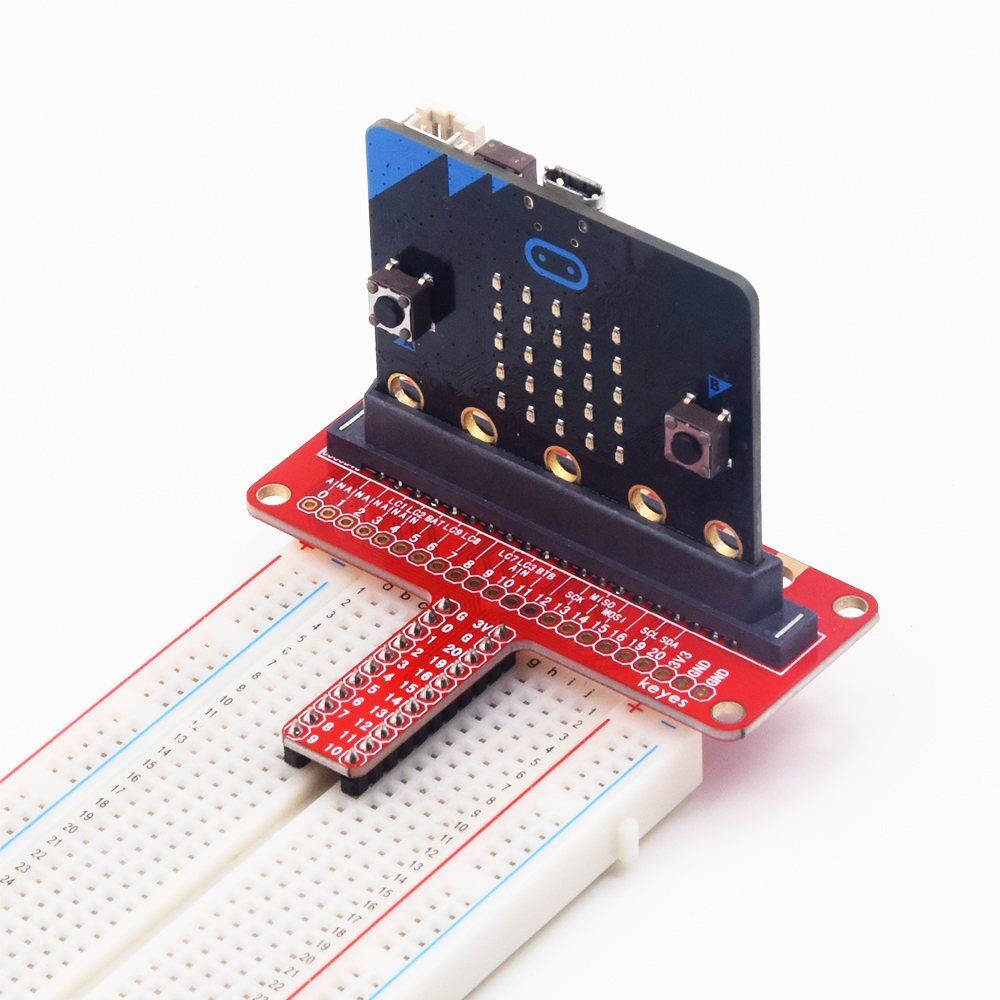

3.2 金手指接口连接#

  • 使用金手指接口将扩展板直接连接到 micro:bit 控制板。此方法仅支持 2 个电源输出和 P0、P1、P2 信号端。

KE0149-11

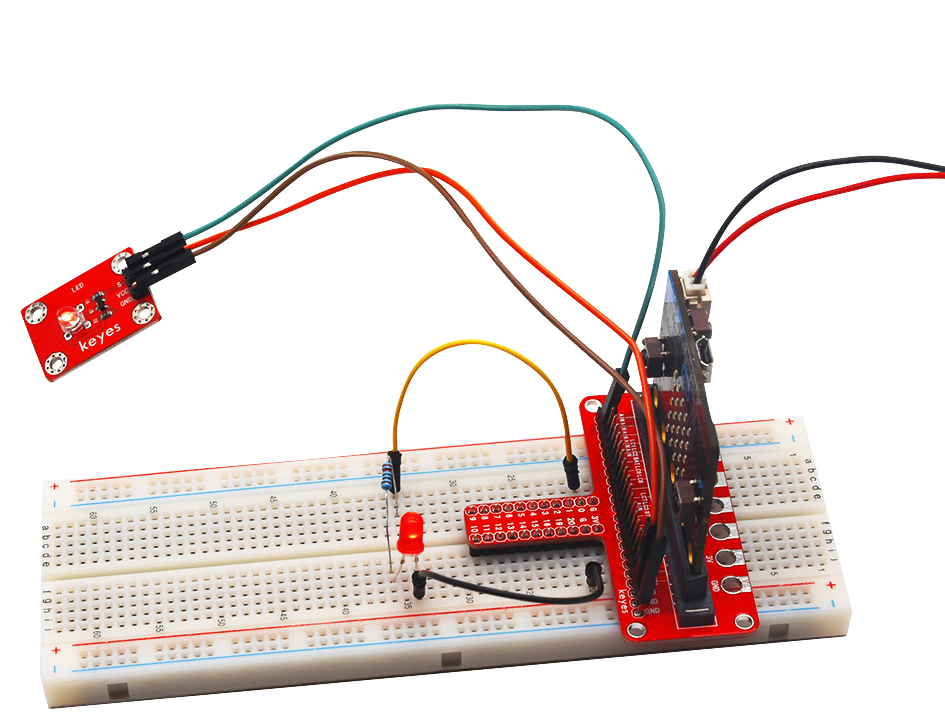

3.3 排针接口连接#

  • 将间距为 2.54mm 的排针焊接到扩展板的排针接口，外接电子元件，通过排针与 micro:bit 控制板进行通信。

image-20250317141934605

3.4 定位孔#

  • 使用直径为 3mm 的螺丝或其他固定方式，将扩展板固定在其他设备上，确保稳定性。

4. 注意事项#

  1. 电源输入：确保电源电压在 micro:bit 允许的范围内，避免损坏扩展板和开发板。

  2. 连接牢固：在插拔杜邦线或排针时，确保连接牢固，避免接触不良。

  3. 焊接注意：焊接排针时，注意焊接质量，避免短路或虚焊。

  4. 实验环境：保持实验环境干燥整洁，避免静电损坏设备。

5. 参考链接#

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
