KE0119 micro:bit T型扩展板 转接头 使用说明#
1. 介绍#
KE0119 micro:bit T型扩展板 转接头 是一款专为 BBC micro:bit 开发板设计的接口扩展硬件。通过该扩展板，你可以更便捷地将 micro:bit 的金手指引脚转换为常用的 2.54mm 排针形式，并直接插入面包板或连接各类外设，实现快速电路搭建和功能开发。该产品运用了相对环保的材料和电路工艺，既保证了使用安全，也符合对环保的追求。
2. 特点#
专用卡槽：板载 micro:bit 专用插槽，金手指对准后直接插入，无需额外焊接或连接线。
T型布局：将引脚排布在 T 字形的边缘，方便面包板或外设的接线排布。
环保材料：采用无铅焊料、环保 PCB 制程，更安全、并避免对环境造成过多负担。
易上手：有清晰的引脚标识，配合图形化编程环境，使教学和创客项目更简单。
3. 规格参数#
项目 |
参数 |
|---|---|
适用主控 |
BBC micro:bit (V1、V2) |
输入电压 |
micro:bit 自身 3V 为主 |
接口形式 |
2.54mm 排针 |
工作温度 |
0℃ ~ 50℃（常规教学及室内环境即可） |
电路板材质 |
FR-4 环保 PCB，表面无铅焊接处理 |
4. 工作原理#
金手指转接：扩展板上的插槽与 micro:bit 金手指一一对应，将 micro:bit 的 P0、P1、P2、3.3V、GND 等引脚引出到扩展板排针接口。
面包板连接：将插好 micro:bit 的扩展板插入面包板，利用面包板孔位和杜邦线，将外设与所需引脚相连即可完成电路搭建。

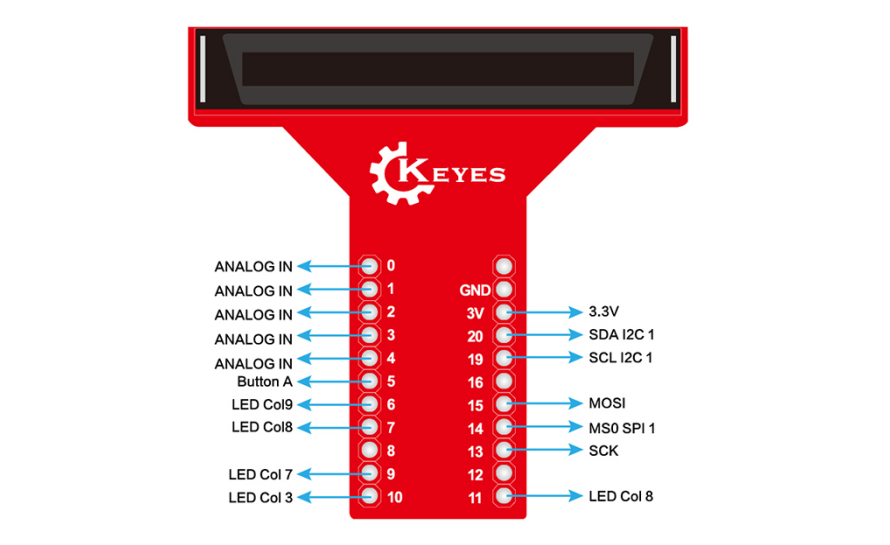

5. 接口#

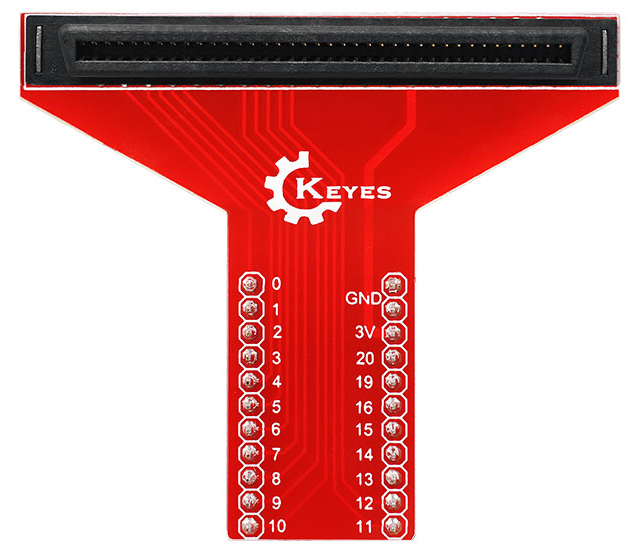

micro:bit 插槽：位于扩展板顶部，用于安装 micro:bit。
引脚排针：常见引脚会以排针形式延伸出来。
6. 连接图#

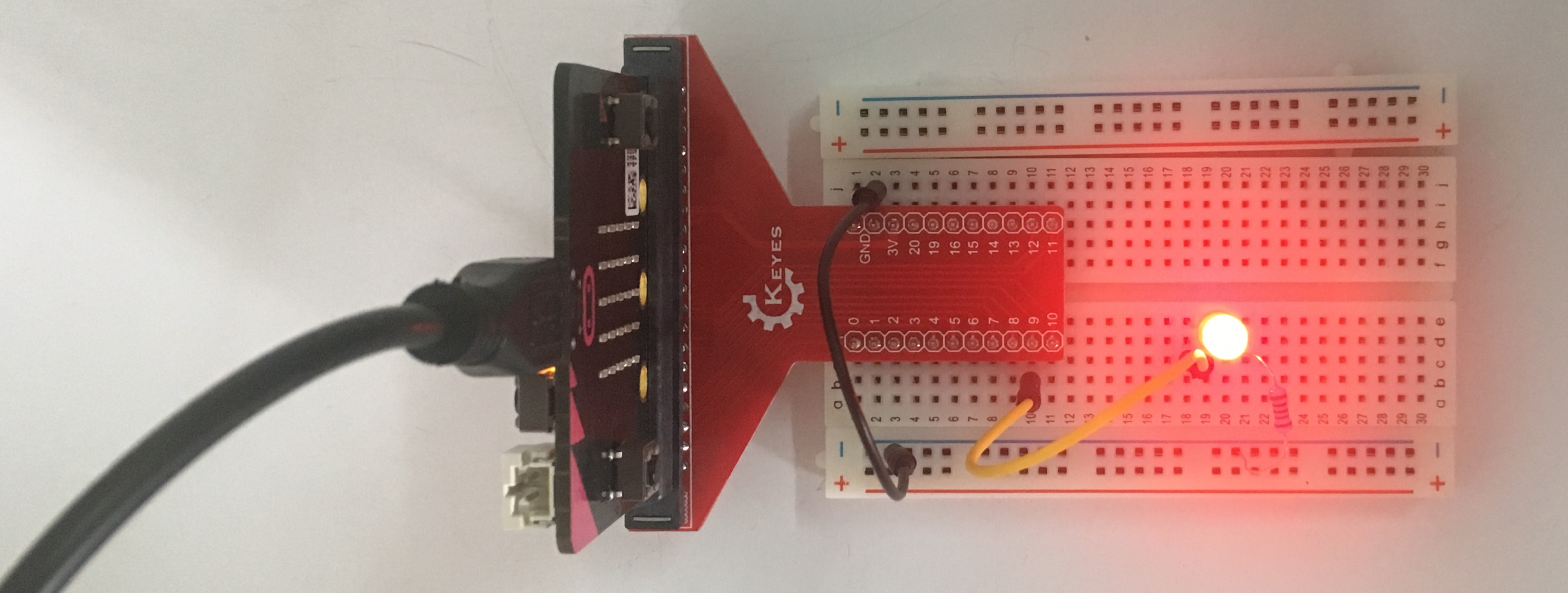

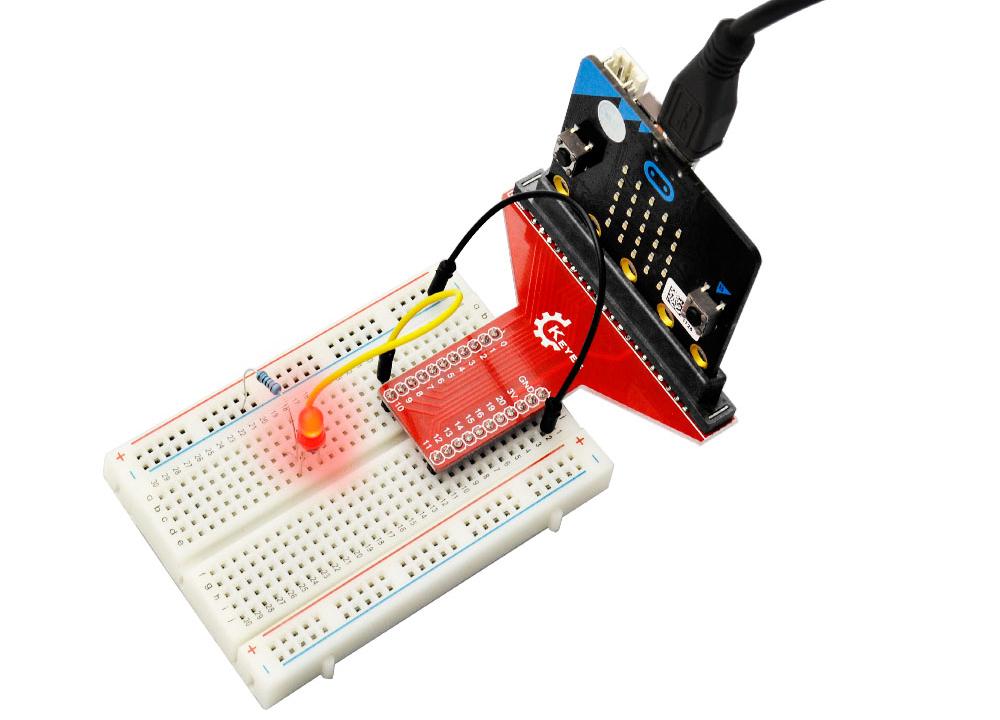

下面示例展示如何将 micro:bit 与 KE0119 T型扩展板结合，并在面包板上利用面包线连接一个 LED（带限流电阻）到 P0，引脚标注以示意为准。
将 micro:bit 插槽对准扩展板，插入到位；
将扩展板的排针插入面包板；
通过 330Ω（或 220Ω）限流电阻将 P0 与 LED 的正极相连，LED 负极再与 GND 相连；
正确接线后，将 micro:bit 上电，加载合适程序即可点亮 LED。
7. 示例代码#
在 MakeCode 中编写一个简单的闪烁程序，让 P0 输出高电平 1 秒、再输出低电平 1 秒，实现 LED 闪烁效果。
将此程序下载到 micro:bit 后，如果连接无误，LED 将间歇性亮灭。
8. 实验现象#
LED 闪烁：连接的 LED 每隔 1 秒亮、1 秒灭；
可调节频率：更改
basic.pause(1000)时间可让闪烁更快或更慢；其他功能：当接入不同外设（如蜂鸣器、动作传感器）时，通过相应程序可实现感应控制或输出指示等功能。
9. 注意事项#
插拔顺序：先断电，再插拔 micro:bit 与扩展板，防止产生静电损坏或短路。
引脚标识：使用前认真查看扩展板丝印标注，避免接线错误导致设备故障。
限流电阻：驱动 LED 等外设时要预留适当限流电阻，保护微控引脚。
电压选择：micro:bit 默认输出 3V，如需 5V 的外设，请确认扩展板是否支持并需外接 5V 电源。
功耗评估：若要驱动马达或大功率设备，应搭配专用驱动板或外接电源，切勿直接使用 micro:bit 输出电流。
