KE0141 Keyes micro:bit Breakout 扩展板 (红色环保)#

1. 介绍#

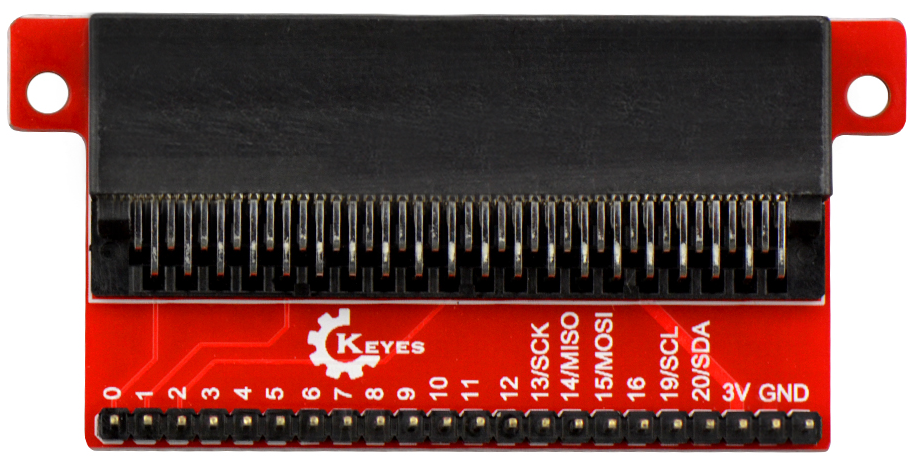

Keyes micro:bit Breakout 扩展板 是为 BBC micro:bit 开发板设计的转接头，旨在简化 micro:bit 与其他电子元件之间的连接。该扩展板将 micro:bit 的所有引脚和电源引出到边上的排针上，用户可以通过杜邦线轻松连接到面包板或其他模块，方便进行各种实验和项目开发。

micro:bit 是由英国广播电视公司（BBC）为青少年编程教育设计的入门级开发板，支持微软开发的 PXT (MakeCode) 图形化编程环境，能够在 Windows、macOS、iOS、安卓等多种操作系统下使用，无需额外下载编译器。

2. 规格参数#

产品型号：KE0141
输入电压：DC 3V
排针间距：2.54mm

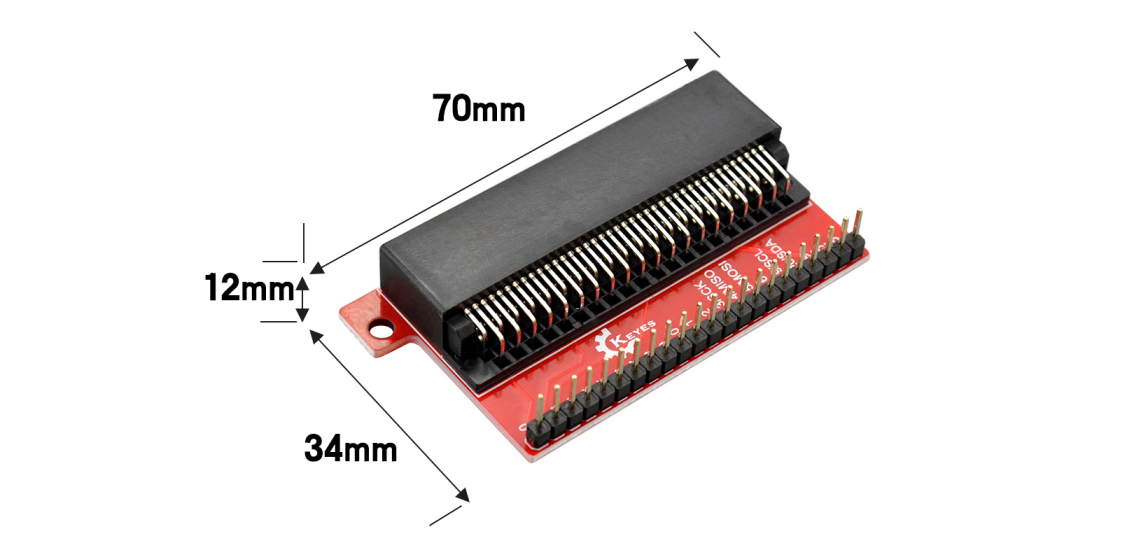

尺寸：约 70mm × 34mm
重量：约 18.6g

3. 使用方法#

安装 micro:bit
- 将 micro:bit 开发板插入扩展板的金手指插槽，确保连接牢固。
连接外部设备
- 使用杜邦线将扩展板上的排针与面包板或其他元件连接。
实验示例

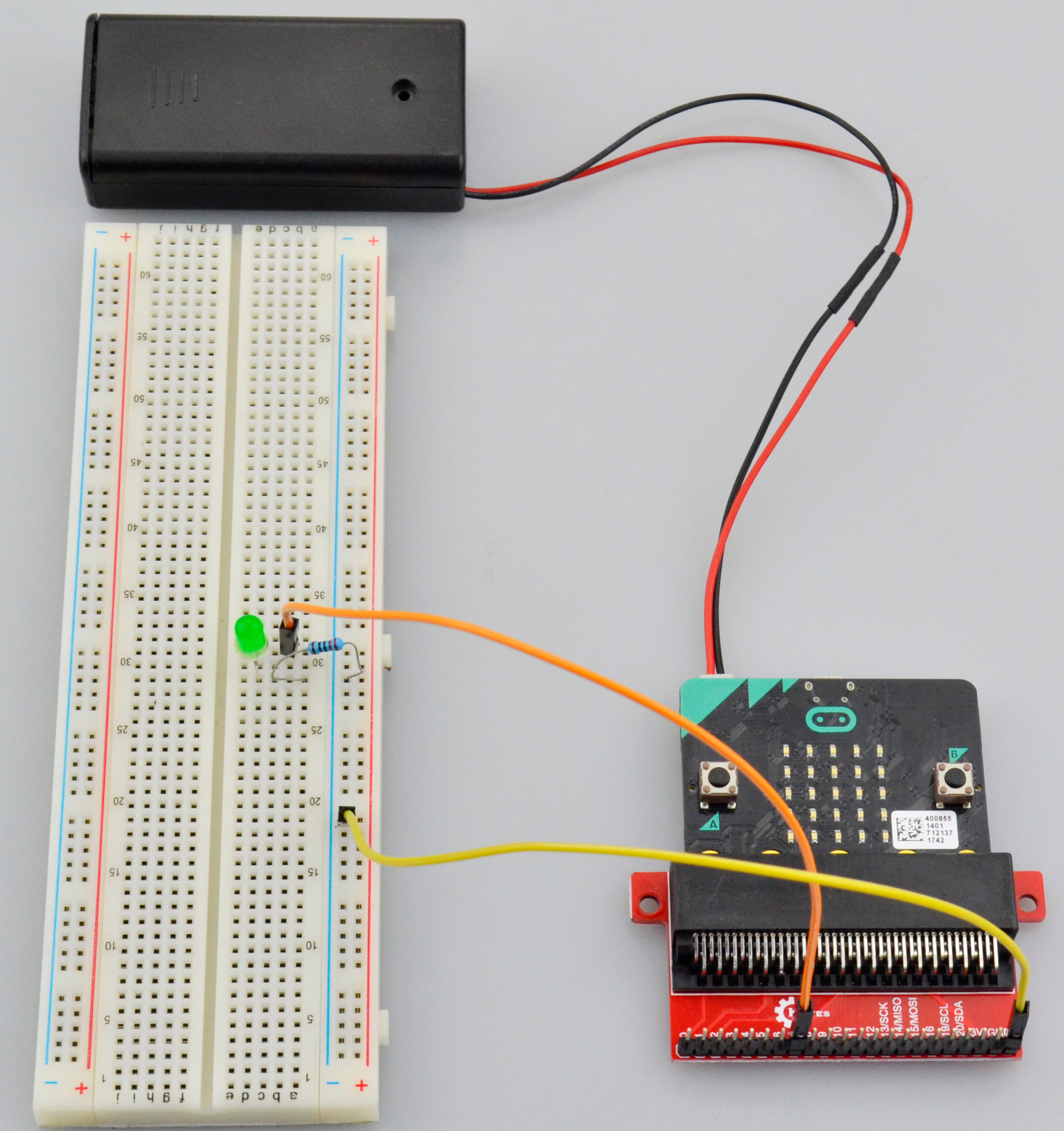

- 例如，连接一个外接 LED 灯，完成 LED 闪烁实验。以下是连接示意图：
编写代码
- 在 micro:bit 上编写相应的代码以控制 LED 的闪烁。例如，使用 MakeCode 编写简单的闪烁程序：

4. 注意事项#

电源输入：确保输入电压为 DC 3V，避免过压损坏扩展板或 micro:bit。
连接牢固：在插拔 micro:bit 和杜邦线时，确保连接牢固，避免接触不良。
杜邦线使用：使用标准杜邦线连接扩展板与其他元件，确保引脚对应正确。
实验环境：保持实验环境干燥整洁，避免短路或静电损坏设备。

5. 参考链接#

官方文档
- micro:bit 官方
- MakeCode 在线编程
Keyes 相关
- Keyes 官网
- Keyes 天猫旗舰店
开发辅助
- Mu Editor (micro:bit Python 编程环境)
- Arduino 官方 (可参考一般电子开发资料)

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
