KE0139 Keyes micro:bit 传感器V2扩展板 (红色环保)#

image-20250317120000351

1. 介绍#

Keyes micro:bit 传感器V2扩展板 针对 micro:bit 在连接多种传感器或外设时所面临的布线复杂、不便调试等问题而设计。板上不仅将 micro:bit 的所有 PIO (GPIO) 引脚扩展为 3PIN 接口(包含 GND、VCC、Signal),便于快速连接常见的三线制传感器;同时还将 UART、I2C、SPI 等常用通信接口以 2.54mm 间距排针/排母方式引出,方便与更多外设、显示屏、通信模块进行连线。
该扩展板支持 两种电源输入方式(黑色 DC 头或 micro USB 接口),并可通过 V1、V2 跳线帽选择为传感器提供 3.3V 或 5V 的工作电压。板上带有稳定���源芯片 AMS1117-3.3V 和 NCP1117ST50T3G,注意当外接负载较大时它们会发热,使用时避免触碰芯片以防烫伤。


2. 特点#

  1. 双电源输入

    • 黑色 DC 头:可输入 DC 7~9V。

    • micro USB:可输入 DC 5V。

  2. 双电源输出选择

    • 通过 V1、V2 跳线帽 可选择对传感器输出 3.3V 或 5V 电压,进一步拓展适配不同电压需求的传感器/模块。

  3. PIO 全部扩展为 3PIN 接口

    • 直接对应 micro:bit 控制板的所有 GPIO 引脚,每个包含 GND、VCC、Signal,极大简化插拔和调试。

  4. 丰富接口

    • 板载 1 个 UART 接口、1 个 I2C 接口、1 个 SPI 接口(2.54mm 排针/排母),方便与其他通信设备连接。

  5. 电源指示灯

    • 上电时自动点亮,方便确认电源状态。

  6. 人性化设计

    • 采用 红色环保 PCB,耐用美观,布局清晰,尺寸适合教学或创客项目使用。


3. 规格参数#

  • 产品型号:KE0139

  • 尺寸:约 65mm × 56mm

  • 重量:约 31g

  • 输入电压

    • DC 7~9V(通过黑色 DC 头)

    • DC 5V(通过 micro USB 接口)

  • 输出电压:通过跳线帽选择 3.3V 或 5V 给传感器供电

  • 兼容控制器:micro:bit (V1 / V2)

  • 板载芯片:AMS1117-3.3V、NCP1117ST50T3G (5V 稳压)

  • 接口资源

    • PIO 扩展:全部 micro:bit GPIO 转为 3PIN (GND、VCC、SIG)

    • UART、I2C、SPI:2.54mm 间距排针/排母


4. 工作原理#

  1. 供电转换

    • 当输入 DC 7~9V(或 5V)后,板上的 AMS1117-3.3V 和 NCP1117ST50T3G 稳压芯片会产生分别约 3.3V、5V 输出,通过跳线帽 (V1、V2) 选择对传感器模块供电。

  2. IO 引脚转接

    • micro:bit 控制板通过金手指连接到扩展板后,所有的 PIO(GPIO)信号引出到 3PIN 接口;其中 VCC 可以通过扩展板的跳线设置为 3.3V 或 5V,GND 为公共地,Signal 为对应的数字或模拟引脚。

  3. 通信接口

    • 板载的 UART、I2C、SPI 通过排针/排母引出,与 micro:bit 自带的通信总线对应,使得外部模块、传感器或显示器能够方便连线并进行数据传输。

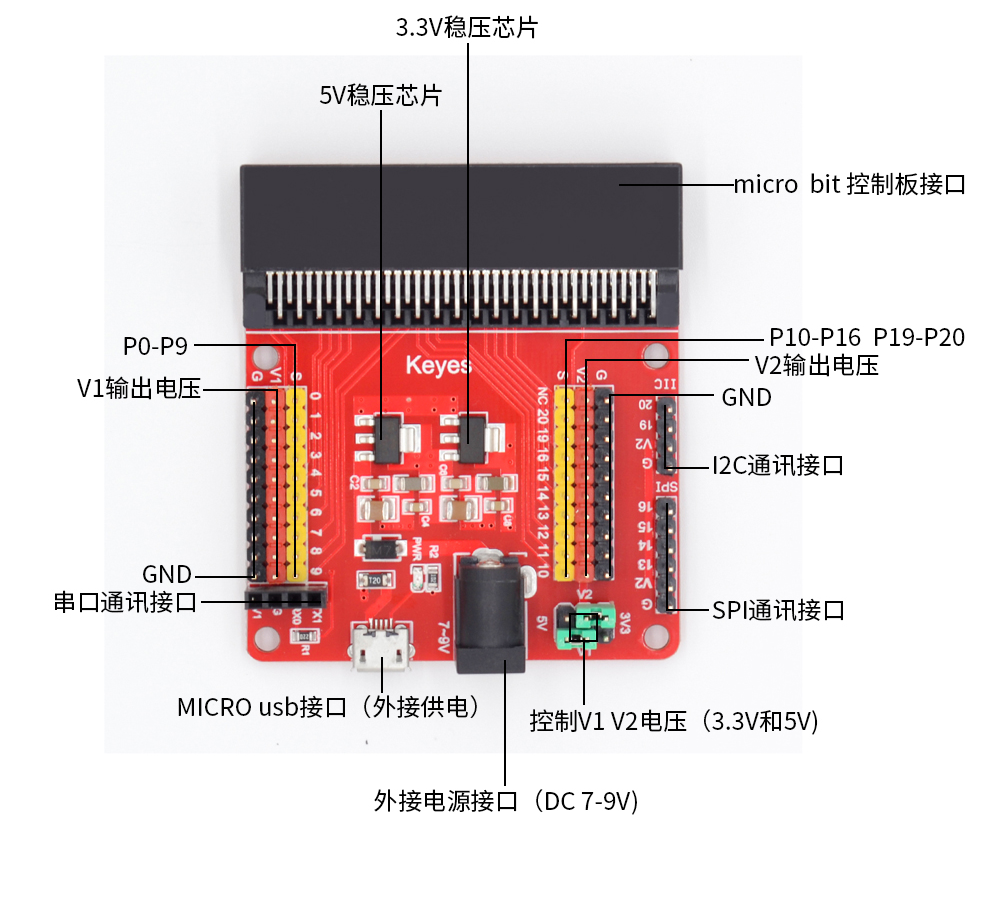

5. 接口说明#

image-20250317120040593

  1. micro:bit 插槽

    • 垂直插入 micro:bit 主板时,确保金手指对准扩展板插槽;正面标识一致。

  2. 3PIN 排针

    • 对应 micro:bit 各 GPIO:如 P0、P1、P2 等,每个接口由 GND、VCC、SIG 构成。

  3. UART / I2C / SPI

    • 板上对应 silk 标识为 TX、RX (UART);SDA、SCL (I2C);MOSI、MISO、SCK 等 (SPI),分别采用 2.54mm 间距排针/排母。

  4. 电源输入

    • 黑色 DC 头:DC 7~9V;

    • micro USB 接口:提供 DC 5V;

  5. 电源选择跳线 (V1, V2)

    • 通过插拔跳线帽,选择向 3PIN 接口输出 3.3V 或 5V。一般 [3.3V | 5V] 两组端子配合说明书旋转或刺字来区分。

  6. 电源指示灯

    • 当扩展板获得正确供电时会亮起指示灯,便于确认电路上电状态。


6. 连接图#

以下示意将 micro:bit 开发板插入扩展板,通过黑色 DC 头输入 7~9V,为传感器供电 5V 的连接逻辑:

  1. 将 micro:bit 有 LED 显示的一面朝外插入扩展板;

  2. 选择 V1、V2 跳线帽位置到 5V;

  3. 黑色 DC 头输入 7~9V;

  4. 用杜邦线将传感器或外设连接到对应的 3PIN 接口或通信排针上。


7.超声波传感器示例代码#

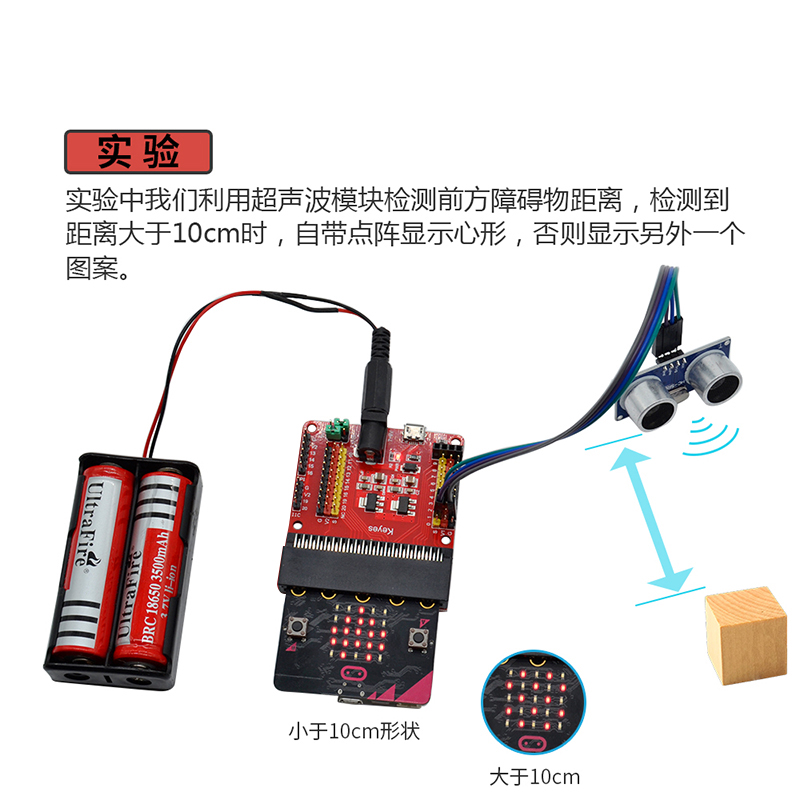

8. 实验现象#

  1. 电源与指示灯:通电后,扩展板上的电源指示灯亮起,micro:bit 正常运行。

  2. 距离测量:当超声波传感器检测到前方物体的距离时:

    • 当距离小于 10cm 时,显示心形图案,指示物体靠近。

    • 当距离大于或等于 10cm 时,显示方块图案,指示物体距离较远。

  3. 实时反馈:LED 显示图案随距离变化实时更新,方便直观观察。 Img


9. 注意事项#

  1. 板载稳压芯片过热:当负载较大时,请注意芯片的温度上升,勿直接触碰以防烫伤。若温度过高,可考虑加装散热片或降低外接模块功耗。

  2. 电源选择跳线:务必根据传感器或外设需求正确选择 3.3V 或 5V;如果传感器不支持 5V 而错误接 5V 可能损坏器件。

  3. 电源输入范围:黑色 DC 头建议使用 7~9V 适配器,不要超出范围。若只需微电流或简单场景,可选 USB 5V 供电。

  4. 插拔 micro:bit:应先断电再插拔,防止静电或瞬时编程口短路造成损坏。

  5. 连线牢固:3PIN 接口、UART/I2C/SPI 接口均应使用正确的线序(GND、VCC、Signal),杜邦线勿插松脱。

  6. 安全用电:注意保持实验环境干燥整洁,避免意外短路、反接等情形。


10. 参考链接#

如有更多疑问,可联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快!
