KE0137 Keyes micro:bit 继电器扩展板 (红色环保)#

1. 介绍#

Keyes micro:bit 继电器扩展板 将 4 路 5V 继电器模块整合至一块电路板，兼容 BBC micro:bit 开发板。只需将 micro:bit 插入扩展板，并在继电器 VIN、GND 端口输入 5V 电源，即可方便地控制 4 路继电器，实现对高电压或大电流负载的开关控制。
继电器均为 高电平有效，分别与 micro:bit 的 P4、P3、P7、P6 相连，通过在程序中控制这些引脚的高低电平即可实现继电器吸合/断开的切换。

micro:bit 是由 BBC（英国广播电视公司）为青少年编程教育设计的入门级开发板。它支持微软开发的 PXT（MakeCode）图形化编程环境，可在 Windows、macOS、iOS、安卓等多种操作系统下使用，不需另外下载编译器即可快速上手。

2. 特点#

4 路独立继电器
- 每一路继电器均可单独控制，方便实现多路负载的独立开关。
高电平有效
- 4 路继电器控制端分别连接到 P4、P3、P7、P6；只需输出高电平即可吸合继电器。
一体式插槽
- micro:bit 通过垂直插入扩展板连接，减少杜邦线连接的繁琐和误插风险。
提供 5V 输入
- 只需在板载的 VIN/GND 上输入 5V，即可为 4 路继电器线圈供电；微控制器与继电器由光耦或驱动电路隔离 (依板载方案而定)，确保安全稳定。
红色环保 PCB
- 采用红色环保工艺，外观美观，制造过程符合环保标准，板面布局合理，焊点牢固。

3. 规格参数#

输入电压：DC 5V (继电器线圈工作电压)
工作方式：高电平有效 (约 3.3V~5V；由 micro:bit 引脚控制)
触点容量：
- AC 120V / 3A
- DC 24V / 3A
  (具体请根据继电器本身标识为准)
继电器控制引脚：micro:bit 的 P4、P3、P7、P6

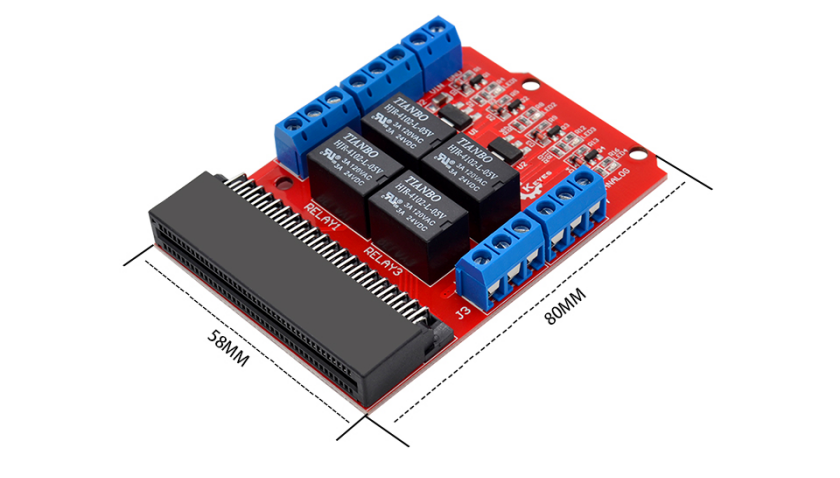

板子尺寸：约 70mm × 58mm (参考实际产品)
适配主控：BBC micro:bit (V1 / V2)

4. 工作原理#

GPIO 控制
- micro:bit 的 4 个 GPIO (P4、P3、P7、P6) 连到继电器驱动电路。当某个引脚输出高电平时，该路继电器线圈得电吸合；低电平时继电器释放。
继电器开关
- 每个继电器具备 COM、NO、NC (公共端、常开端、常闭端) 三个触点，可根据场景将负载串接在常开或常闭触点上，实现对外部设备的开关控制。
电源供应
- 扩展板上继电器的线圈电压为 5V，需要通过扩展板的 VIN、GND 端口提供 5V 输入，保证继电器正常工作。micro:bit 供电部分则可通过其 micro USB 接口独立供电。

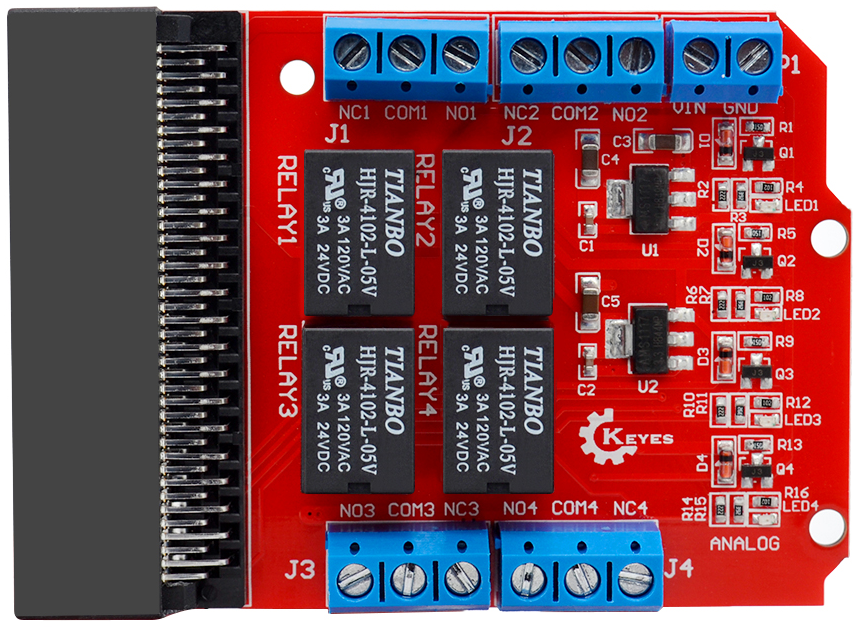

5. 接口说明#

micro:bit 插槽
- 垂直插入 micro:bit 主板，注意金手指和插槽对应；micro:bit 上 LED 显示面与扩展板标识面同向。
继电器 1~4
- 对应 4 个独立继电器，一般标有 CH1、CH2、CH3、CH4；根据板上丝印可识别各路的 COM、NO、NC 端子。
5V 电源输入
- 通过 VIN（+5V）和 GND 端子，为整个继电器扩展板提供电流支撑。
控制引脚
- P4、P3、P7、P6 与 4 路继电器对应，来自 micro:bit GPIO。
其他引脚 (可选)
- 一些版本可能预留 3.3V、5V 或其他扩展接口，便于连接其它传感器模块。

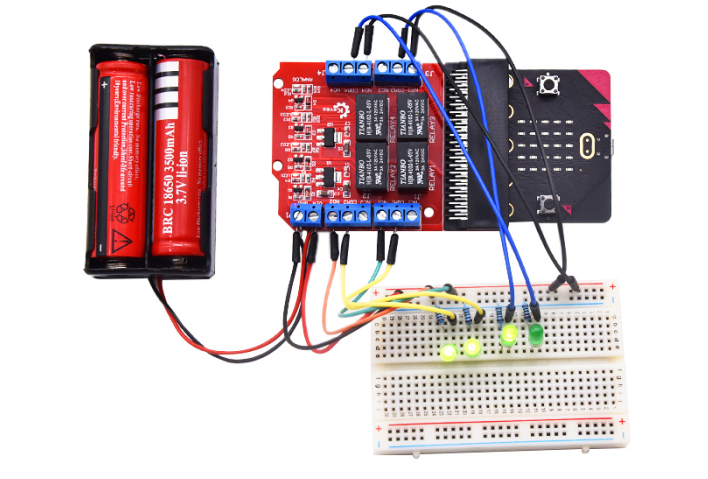

6. 连接图#

下面展示4路继电器控制简单LED负载逻辑示例：

micro:bit 插在扩展板上，不再繁琐走线；
5V 电源输入到扩展板 VIN、GND；
4 路继电器各自的 COM、NO、NC 端子接到相应的负载，例如指示灯、小型电机或报警器等；
控制引脚 P4、P3、P7、P6 输出高电平时，对应继电器吸合，负载得电工作。

7. 示例代码#

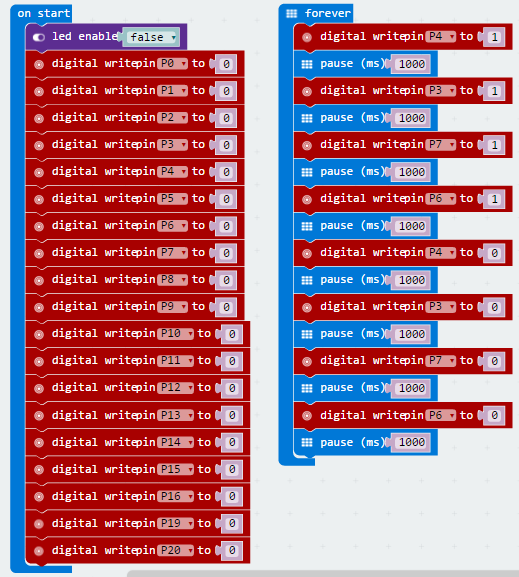

以下示例基于 MakeCode，演示 4 路继电器依次吸合 1 秒，再释放 1 秒，循环往复。

MicroPython 调用类似：

from microbit import *
import time

relay_pins = [pin4, pin3, pin7, pin6]
delay_time = 1  # 1 秒

while True:
    # 依次吸合
    for p in relay_pins:
        p.write_digital(1)
        time.sleep(delay_time)
    # 依次释放
    for p in relay_pins:
        p.write_digital(0)
        time.sleep(delay_time)

8. 实验现象#

将 micro:bit 插在扩展板上，并连接好 5V 电源和相应负载后。
当运行上述代码时，4 路继电器会先后“咔哒”吸合，每路间隔 1 秒，然后依次释放，形成明显的循环切换。
若有外接指示灯或其它负载，可看到其对应继电器吸合时亮起（或启动），释放时关闭。

9. 注意事项#

供电安全：要保证 5V 电源稳压能力足够，注意正负极不要接反；
用电规范：继电器可切换高压大电流负载时，务必遵守安全规范；
插板方向：micro:bit 金手指需对准扩展板插槽方向而插，如反向可能损坏主板；
高电平有效：控制引脚设置为 1 时，继电器吸合；为 0 时，继电器断开；
触点规格：AC 120V / 3A 或 DC 24V / 3A 等，超出范围将损坏继电器或造成安全隐患；
注意电磁干扰：继电器频繁切换时可能产生电磁噪声，如需更高稳定性可加滤波或栅极保护电路。
