KE0138 Keyes micro:bit 电源供应扩展板 (红色环保)#

1. 介绍#

**Keyes micro:bit 电源供应扩展板（KE0138）**专为 BBC micro:bit 开发板打造，可轻松为 micro:bit 提供 3V 电源。板载两个 5 号电池槽（AA，每节 1.5V），通过串联方式输出约 3.0V；内置一个拨码开关，用于控制电池电源通断，无需频繁拔插电池。此扩展板通过 JST-PH2.0mm 2P 接口与 micro:bit 连接，简化了接线并更好地保证安全与稳定性。

micro:bit 是由英国广播电视公司（BBC）设计的入门级开发板，适用于青少年编程教育与创客项目。它支持微软推出的 PXT (MakeCode) 图形化编程环境，可在多种操作系统 (Windows、macOS、iOS、安卓) 下使用，无需安装额外编译工具。

2. 特点#

双电池供电
- 可内置两节 5 号电池(AA，每节 1.5V)，串联形成稳定的 3V 输出，满足 micro:bit 的默认供电要求。
拨码开关控制
- 一键通断电源，避免不必要的电量消耗，提高操作方便性。
JST-PH2.0mm 2P 接口
- 采用标准化的供电插头与线缆连接 micro:bit，防止接线错误，提高使用可靠度。
稳定可靠
- 整体采用红色环保 PCB，设计合理，经久耐用，占用空间小；适合户外教学演示或课堂时的移动供电。

3. 规格参数#

产品型号：KE0138

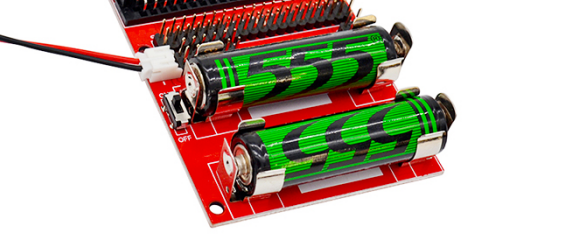

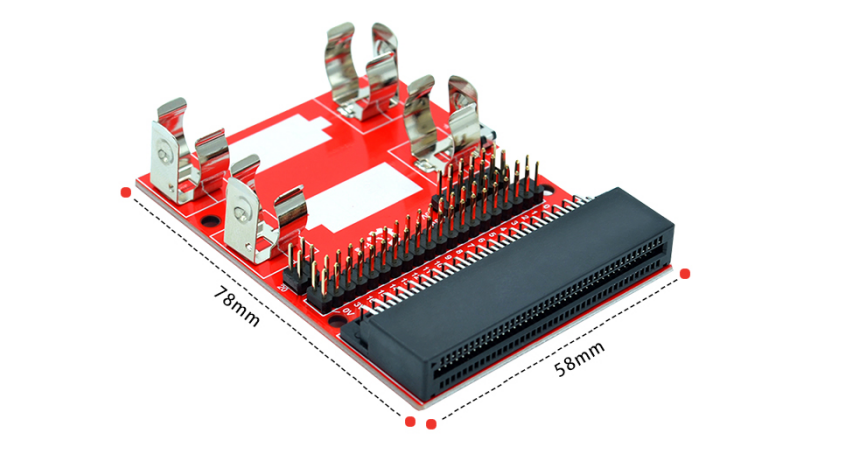

PCB 尺寸：约 78mm × 58mm × 20mm
电池数量：2 节 5 号电池 (AA)，每节 1.5V
线缆长度：约 170mm (JST-PH2.0mm 2P 线)
输入电压：DC 3V (两节 AA 电池串联)
开关类型：拨码开关 (ON/OFF)

4. 工作原理#

电池串联
- 扩展板将两节 5 号电池串联，输出约 3.0V，为 micro:bit 开发板提供稳定低压。
电源切换
- 板载拨码开关位于电池输出端，置于 “OFF” 时切断电源，置于 “ON” 时连通电路；
供电接线
- 扩展板的 JST-PH2.0mm 接口通过电源线连接 micro:bit 板上的电源插口 (若有此接口)；若使用其他扩展板方式也可根据电压需求自行接线。

5. 接口说明#

电池槽
- 两个可容纳 AA(5 号) 电池的槽，注意正负极方向保持一致；

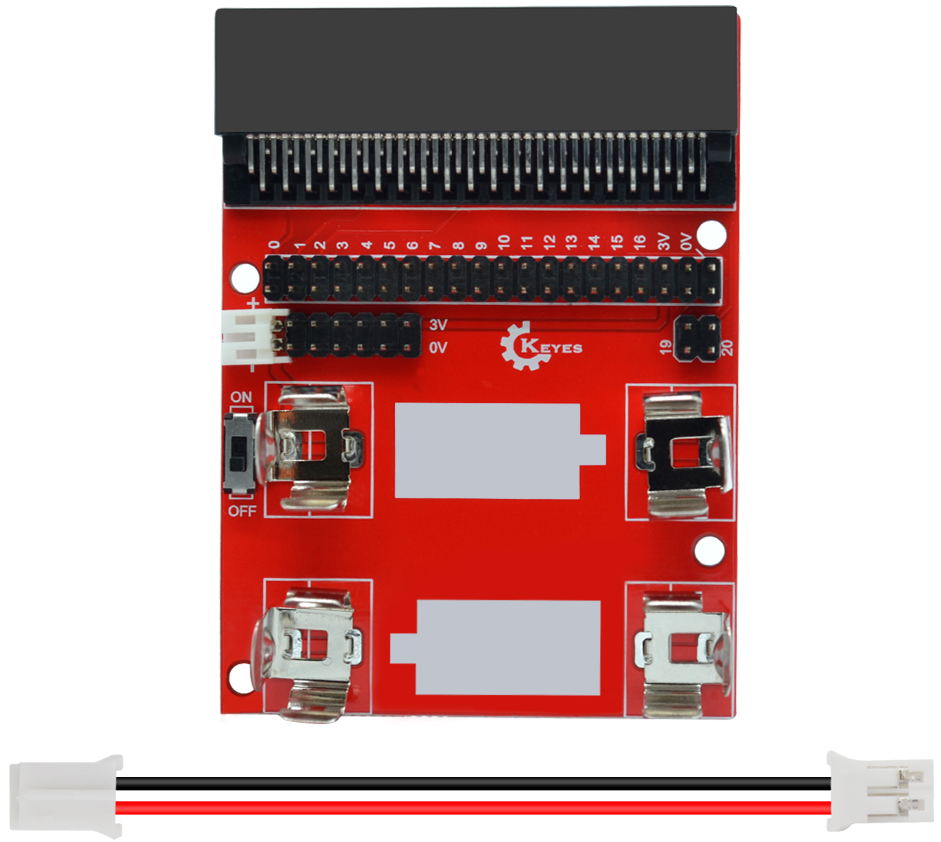

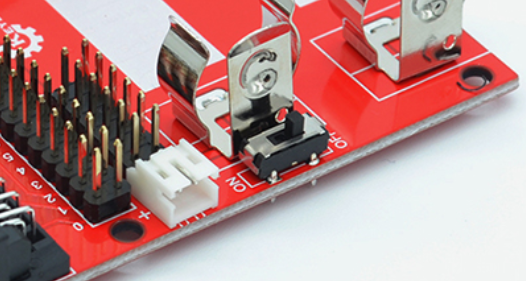

拨码开关
- 在扩展板正面，控制电源通断；
JST-PH2.0mm 输出口
- 连接到 micro:bit 的电源输入端；
固定孔 (可选)
- 若板上留有固定螺丝孔，便于安装在创客项目或教学平台上。

6. 连接图#

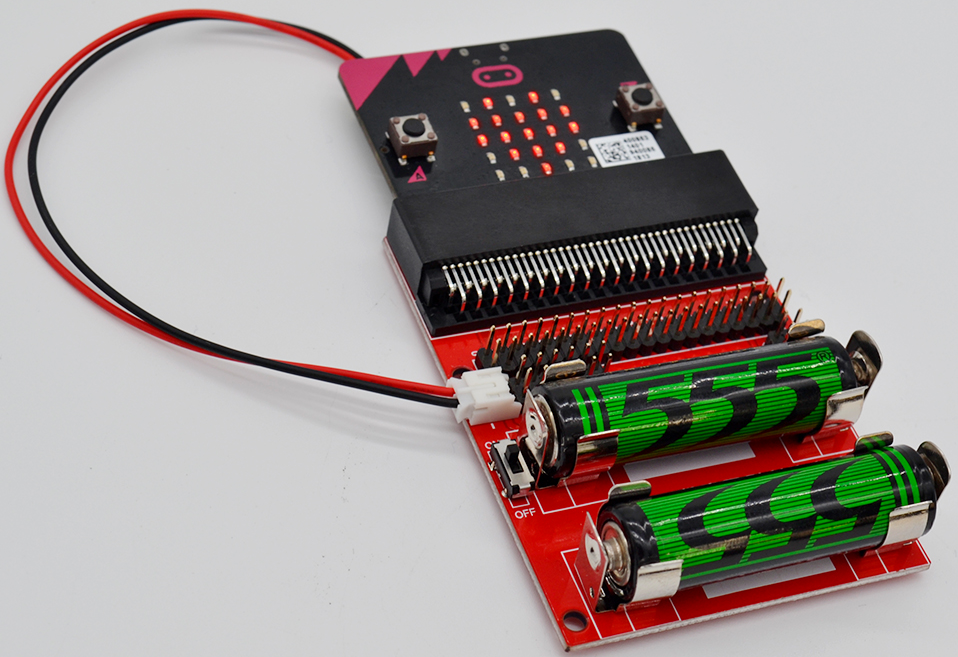

以下展示使用电池扩展板给 micro:bit 直接供电的简要示意：

将正确极性的电池插入电池槽；
拨码开关置于 “OFF” 后再将 JST-PH2.0mm 接口连接到 micro:bit；
拨到 “ON” 即可向 micro:bit 提供 3V 供电。

7. 示例代码#

假设已经给 micro:bit 上传了简单的示例程序，如让 LED 闪烁或滚动显示文字。
在此扩展板供电时，程序会自动运行。以下为一段最常见的 MakeCode 闪烁示例：

当电源拨码开关 “ON”，micro:bit 处于供电状态，LED 阵列会上下闪烁心形。

8. 实验现象#

当 ON 打开电源开关时，micro:bit 立即启动并显示程序中设定的图案或文字；
切换至 OFF 时，micro:bit 随即失去供电而停止工作；
注意电池电量下降时 LED 亮度会降低，或发生复位现象；此时可更换或补充电池供电。

9. 注意事项#

极性正确：安装电池时务必注意正极与负极朝向符合电池槽标识；
拨码开关：长时间不用时应切换 “OFF” 断电，防止电池过度放电；
线缆安全：勿强力拉扯 JST 接口或线缆，避免接触不良；
兼容电池：若使用镍氢充电电池(NiMH)，单节约 1.2V，需要评估对 micro:bit 电压是否足够；
环境温度：电池电压在低温环境下降幅度大，野外使用时可考虑暖袋或备用电池；
回收与环保：用完的电池应妥善回收或处理，保护环境。

10. 参考链接#

官方文档
- micro:bit 官方网站
- MakeCode 在线编程
Keyes 相关
- Keyes 官网
开发辅助
- Mu Editor (micro:bit Python 编程环境)
- Arduino 官方 (可参照其他开发板的一般电子知识)
