KE0121 micro:bit 传感器扩展板 使用说明

KE0121 micro:bit 传感器扩展板 使用说明#

image-20250317114749390

1. 介绍#

micro:bit 是由英国广播电视公司（BBC）为青少年编程教育设计的一款入门级开发板。该主控板支持微软开发的 PXT 图形化编程界面（又称 MakeCode），无需额外下载编译器，可在 Windows、macOS、iOS、Android 等多种操作系统上使用，让初学者仅通过拖拽代码模块即可快速入门编程。

为了方便 micro:bit 开发板与各类传感器、执行器及不同通信设备进行对接，我们推出了 KE0121 micro:bit 传感器扩展板。该扩展板内置供电模块，为 micro:bit 及外部设备提供更稳定的电源，提升整体带载能力；同时将 micro:bit IO 口按 G（地）、V（电源）、S（信号）三线形式排布，更直观易插；此外，还特别预留了 I2C、串口 (UART)、SPI 等多种通信端口，满足多样化应用需求。

通过将 micro:bit 插入 KE0121 传感器扩展板，可在保证 micro:bit 精简可编程特性的前提下，实现更丰富的传感器和模块接入，大幅拓展创意项目与教学实验的可能性。

2. 特点#

  1. 板载供电模块

    • 外接电源后，直接对 micro:bit 及外设供电，提供 3V/5V 等电源输出（视具体版本）；

    • 带载能力更强，适合需要更多用电的传感器或舵机模块。

  2. GVS 舵机式接口

    • micro:bit 主要 IO 以 G、V、S 三线顺序排布，方便快速连接常见舵机或三线式传感器；

    • 接线更简单，减少插反风险。

  3. 支持多种通信

    • I2C：方便连接数字传感器、OLED 显示或扩展芯片；

    • UART：可对接蓝牙串口模块、USB 转串口或其它串口设备；

    • SPI：适用于高速外设，如显示屏、射频模块等。

  4. 插拔即用

    • micro:bit 金手指与扩展板插槽对接即可使用，无需额外排线或焊接；

    • 对初学者及课堂教学十分友好，大大减少外设连线复杂度。

  5. 安全环保

    • 扩展板采用环保 PCB 制程与无铅焊料，板载电源模块设计也注重对主板和外设的过流/过压保护；

    • 兼容 BBC micro:bit V1、V2 及后续版本。

3. 规格参数#

项目

参数

适用主控

BBC micro:bit (V1、V2)

工作电压

3.3V（由板载电源或外接 DC 供电，具体以实物为准）

扩展接口

GVS（舵机口），I2C，UART，SPI 等

板体尺寸

约 60×50 mm（实际尺寸依配置而略有差异）

PCB 工艺

FR-4 环保基材，无铅焊接工艺

重量

约 15~20 g

4. 工作原理#

  1. 供电与稳压

    • 在扩展板上连接外部供电（如 DC 5V），再经板载电路转换提供给 micro:bit 与传感器；

    • 若仅需简单实验，可使用 micro:bit 自带电池盒供电，但板载电源可提供更大的驱动能力。

  2. IO 与通信重映射

    • micro:bit IO（P0、P1、P2 等）通过板载GVS接口呈现，保持信号、VCC、GND 同位；

    • I2C、UART、SPI 的专用或多路引脚亦在扩展板上对应标识，方便各通信模块直连。

  3. 板级保护设计

    • 附带部分滤波、稳压或电平转换器件，提供稳定的输入电源与可靠的信号连接；

    • 避免单纯依靠 micro:bit 3V 输出，减少可能的电压不稳或 IO 损坏风险。

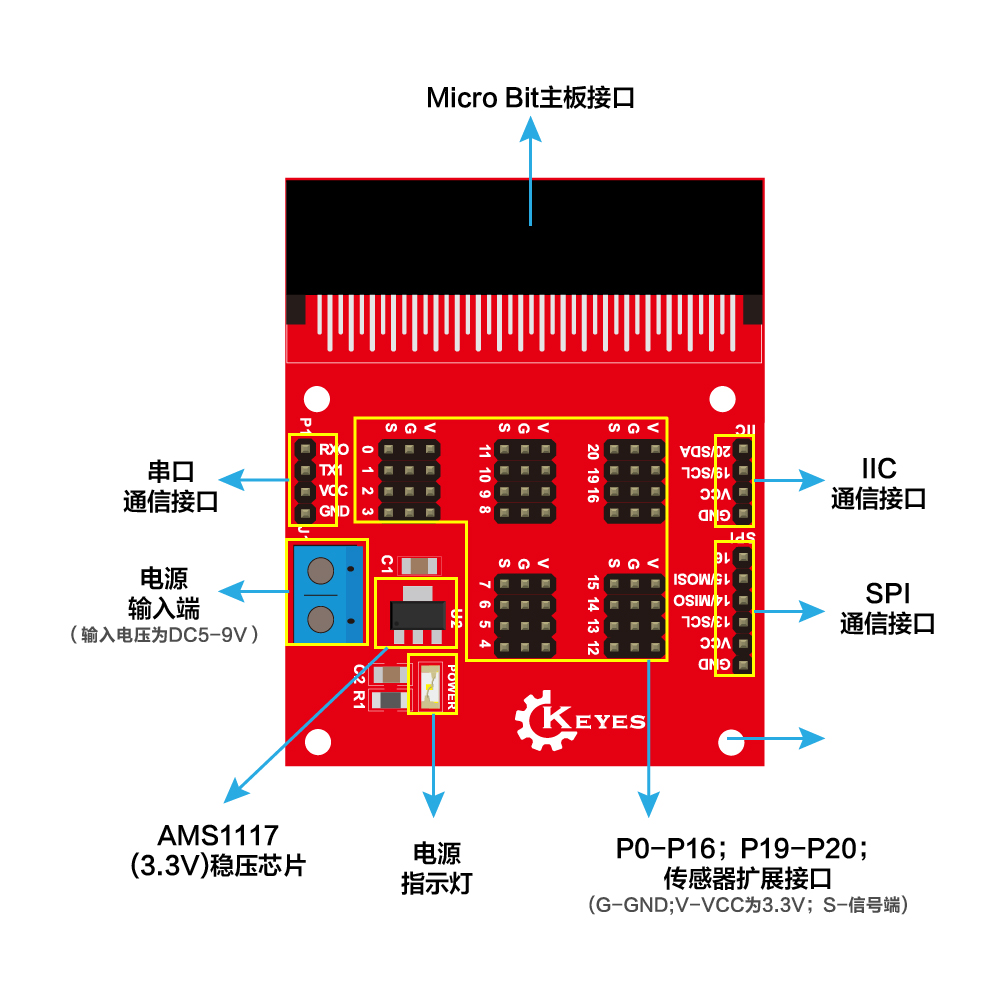

5. 接口说明#

  1. micro:bit 插槽：将 micro:bit 金手指插入固定槽，无需额外线缆。

  2. 外接电源接口：通常为 DC 插孔或 micro USB，输入 5V（请参考实物标注），以便给板载稳压模块供电。

  3. GVS 舵机口：每一组包含 G（地）、V（电源）、S（信号）三针脚，对应一个或多个 IO。

  4. I2C、UART、SPI：以排针或专门接口形式呈现，用于连接各种数字通信外设。

  5. 其他功能接口：部分扩展板可能有 LED 指示灯、电源开关等，具体以实际产品为准。

6. 连接示例#

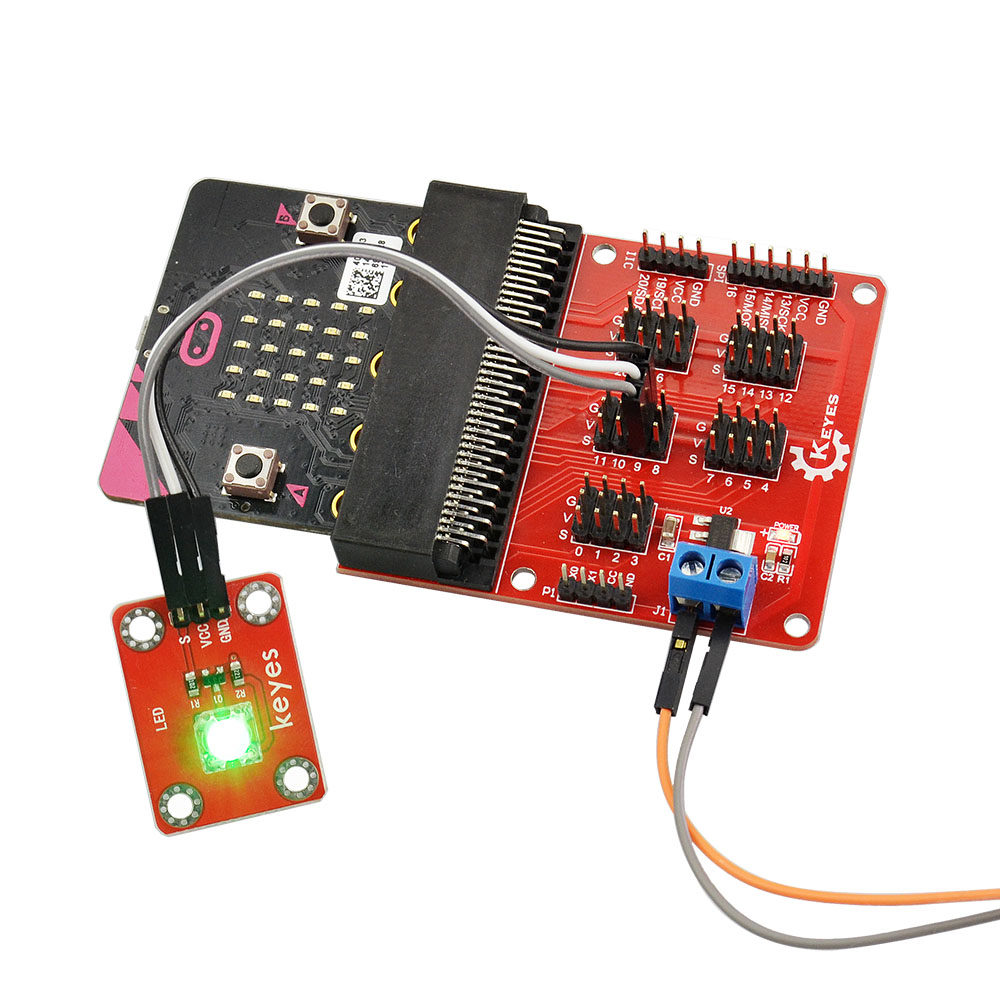

示例：通过 GVS 接口，将一个 LED 模块插在 P10（GVS）。示意图如下： Img

7. 示例代码#

8. 实验现象#

  • LED 会根据编程控制被点亮和熄灭；

  • 外部供电能力充足时，可同时驱动多个 LED 模块。

9. 注意事项#

  1. 正确改接电源：使用外部电源前，检查极性与电压范围，避免损坏扩展板或 micro:bit；

  2. 插卡方向：micro:bit 金手指插槽方向一定要与扩展板对应标识对齐；

  3. IO 限流与保护：舵机电流过大时，请确保电源与扩展板能支持足够电流，若仍不足，建议另加驱动板；

  4. 环保与回收：本扩展板采用环保材料，使用后应妥善保管或回收，不要随意丢弃；

  5. 静电防护：操作前可摸下金属物体或佩戴防静电腕带，减少因静电产生的硬件损坏；

  6. 定期检查：如发生发热或功能异常，应及时断电并检查电路连线是否正确。

10. 参考链接#

通过 KE0121 micro:bit 传感器扩展板，你可以轻松地将 micro:bit 与多种传感器和模块组合起来，快速实现从简单的舵机控制到复杂的多传感器融合等丰富应用。愿你在探索与创作中体验到更多乐趣与成就！
