KE0140 Keyes micro:bit 摇杆扩展板 (红色环保)#

1. 介绍#

Keyes micro:bit 摇杆扩展板 是为 BBC micro:bit 开发板设计的扩展模块，旨在为青少年编程教育提供更丰富的交互体验。该扩展板支持通过摇杆和多个按键进行控制，适用于模拟鼠标、键盘等外部设备的操作。扩展板内置 AMS1117 稳压芯片，支持外接 DC 4.75-12V 电源供电，方便在多种场景下使用。

micro:bit 是由英国广播电视公司（BBC）为青少年编程教育设计的入门级开发板，支持微软开发的 PXT (MakeCode) 图形化编程环境，能够在 Windows、macOS、iOS、安卓等多种操作系统下使用，无需额外下载编译器。

2. 特点#

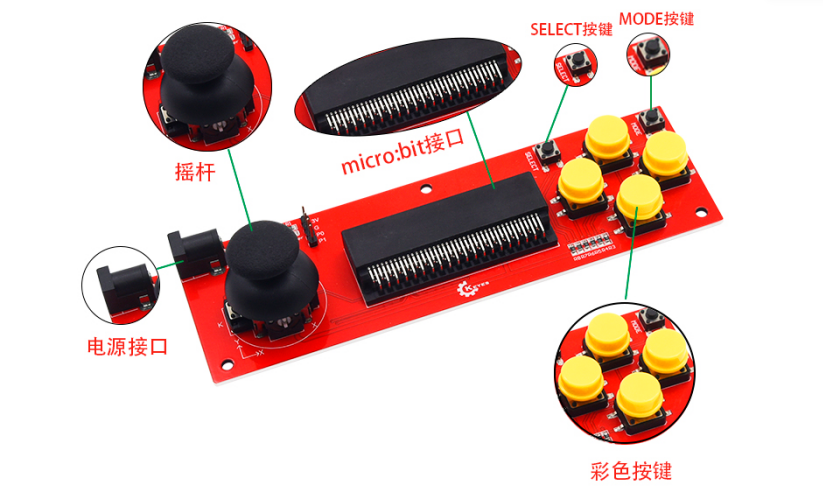

多种输入方式
- 通过摇杆和 6 个按键（SELECT、MODE、UP、DOWN、LEFT、RIGHT）进行控制，提供丰富的交互方式。
外部电源供电
- 支持 DC 4.75-12V 输入，方便在不同电源条件下使用。
模拟串口连接
- 可通过 3V、GND、P0、P1 接口与 micro:bit 连接，支持与蓝牙设备的通信。
LED 指示灯
- 内置 LED 指示灯，实时反馈摇杆和按键的状态。
人性化设计
- 采用红色环保 PCB，结构紧凑，适合教学和创客项目使用。

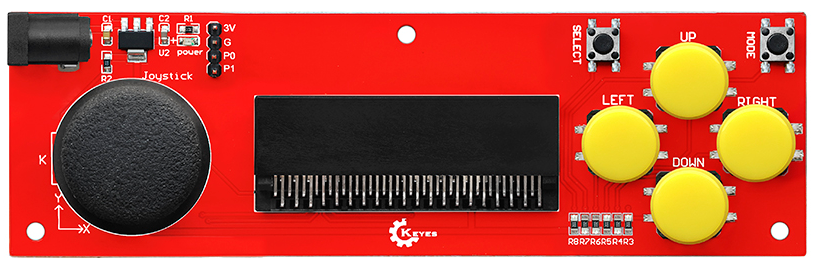

3. 规格参数#

产品型号：KE0140
输入电压：DC 4.75-12V
尺寸：约 150mm × 47mm
重量：约 49.2g
控制接口：
- 摇杆 X 轴：P4
- 摇杆 Y 轴：P3
- 摇杆 Z 轴（按下）：P5
- SELECT 按键：P7
- MODE 按键：P6
- UP 按键：P10
- DOWN 按键：P8
- LEFT 按键：P11
- RIGHT 按键：P9

4. 工作原理#

电源供电
- 通过外接 DC 电源为扩展板供电，AMS1117 稳压芯片将输入电压转换为适合 micro:bit 的工作电压。
摇杆与按键控制
- 摇杆的 X、Y、Z 轴分别连接到 micro:bit 的 P4、P3、P5 引脚，按键连接到 P6、P7、P8、P9、P10、P11 引脚。通过读取这些引脚的状态，micro:bit 可以判断摇杆和按键的操作。
LED 指示灯反馈
- 当摇杆或按键被操作时，扩展板上的 LED 指示灯会亮起，提供实时反馈。

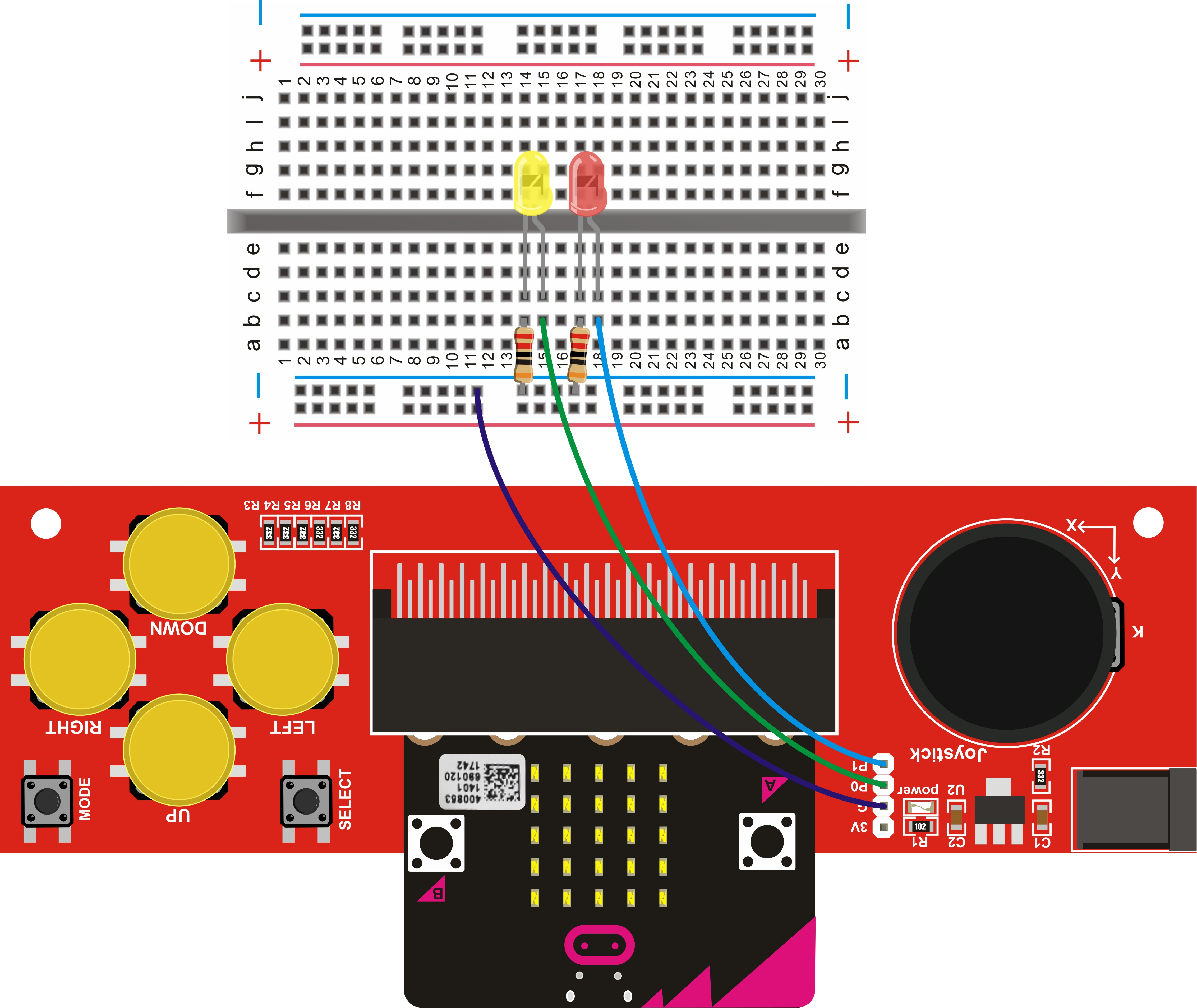

5. 连接图#

以下示意将 micro:bit 开发板插入摇杆扩展板，并通过外部电源供电的连接逻辑：

将 micro:bit 插入扩展板的金手指插槽；
通过 DC 电源适配器连接扩展板供电；
摇杆和按键的信号通过 micro:bit 控制外部设备。

6. 测试程序#

以下为简单的测试程序，演示如何读取摇杆和按键状态，并控制 LED 指示灯的亮灭：

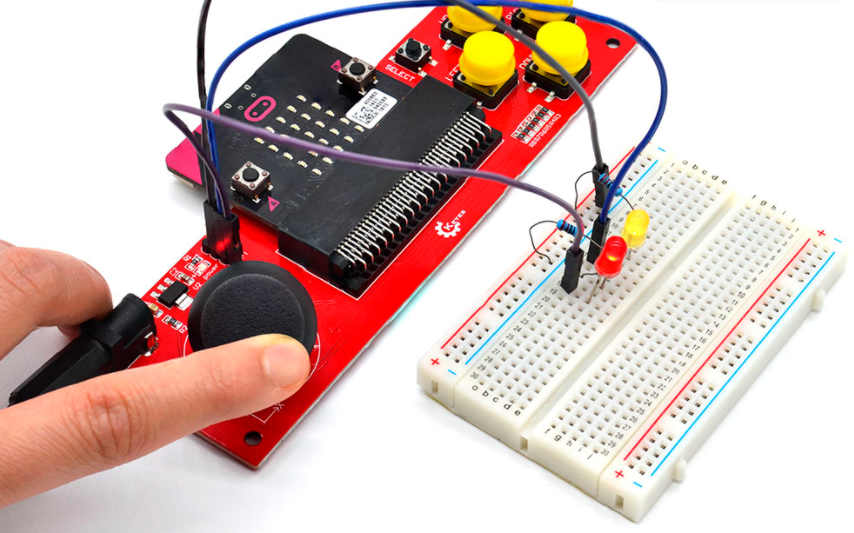

7. 测试结果#

初始状态：摇杆不动，按键不按时，两个 LED 灯均不亮。
按键反馈：按下任意按键（包括摇杆 Z 方向的按键），红灯亮，松开后灯灭。
摇杆操作：
- 摇杆向上拨，红灯亮；
- 摇杆向下拨，黄灯亮；
- 摇杆向左拨，黄灯亮；
- 摇杆向右拨，红灯亮。
按键状态：任意按下扩展板的 UP、DOWN、LEFT、RIGHT、MODE、SELECT 按键，红灯亮起。

8. 注意事项#

电源输入范围：确保输入电压在 DC 4.75-12V 之间，避免过压或欠压导致设备损坏。
摇杆和按键操作：在操作摇杆和按键时，避免用力过猛，以免损坏组件。
LED 指示灯：LED 灯亮起时，表示设备正在工作，注意观察状态变化。
连接牢固：确保 micro:bit 与扩展板连接牢固，避免接触不良。
避免短路：在连接外部设备时，注意引脚的正确连接，避免短路现象。

9. 参考链接#

官方文档
- micro:bit 官方
- MakeCode 在线编程
Keyes 相关
- Keyes 官网
开发辅助
- Mu Editor (micro:bit Python 编程环境)
- Arduino 官方 (可参考一般电子开发资料)

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
