KE0135 Keyes micro:bit 原型扩展板 V2 (含400孔面包板)#

1. 介绍#

KE0135 Keyes micro:bit 原型扩展板 V2 是专为 BBC micro:bit 设计的多功能扩展板，带有 400 孔面包板，可便捷地进行电路原型搭建和实验。板面采用红色环保 PCB 制作，不仅外观美观且符合环保工艺标准。
通过将 micro:bit 插入该扩展板，用户可在面包板上快速连接各种传感器、LED、按键等外设，广泛应用于学生创客教育、电子原型设计、智能小车或机器人等项目研发。

2. 特点#

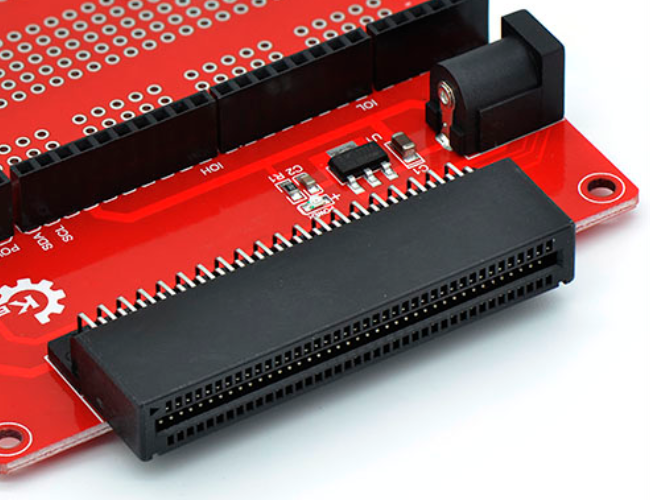

专用卡槽
- 面向 micro:bit (V1 或 V2) 设计，金手指插槽稳定牢固，大大简化接线。

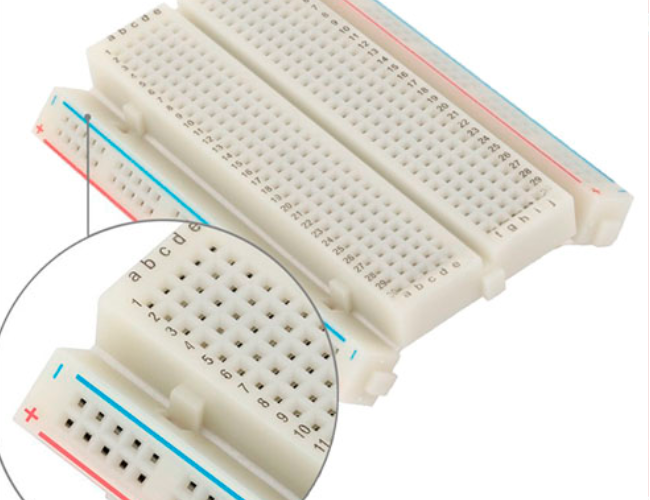

400 孔面包板
- 与扩展板紧密配合，拥有充足的焊盘区域，支持多模块同时实验。
电源灵活
- 默认从 micro:bit USB 供电 (3.3V)，部分版本可外接 5V 电源以驱动更多外设。
接口丰富
- 板载常用 I/O、I2C、SPI、UART 等接口，有充足排针可用来连接各种电路。
红色环保 PCB
- 外观醒目、生产过程使用环保材料，符合电子环保标准。

3. 规格参数#

兼容主板：BBC micro:bit V1 / V2
扩展板尺寸：约 80×60 mm (不含面包板)
面包板：400 孔 (带电源轨)
工作电压：默认 3.3V (由 micro:bit 提供)；部分版本可配置 5V 输入
接口标准：2.54mm 间距排针，适合杜邦线、各类传感器/模块
负载能力：取决于 micro:bit 或外接电源的输出，通常适合小功率传感器与控制器
适用场合：STEM 教育、创客实验、原型设计、电子开发等

4. 工作原理#

micro:bit 通过插槽与扩展板进行电气连接，扩展板则将 micro:bit 各 I/O 引脚分配到排针和面包板电路区域，使得用户可以：

将电源 (3.3V/5V) 和地线 (GND) 引到面包板供电轨；
将需要的信号线从插针引至面包板对应行列；
随意添加各种元器件（LED、电阻、传感器模块等），搭建电路并与 micro:bit 进行数据交互；
借助 micro:bit 的程序编写，实现对外设的读取或控制。

5. 接口一览#

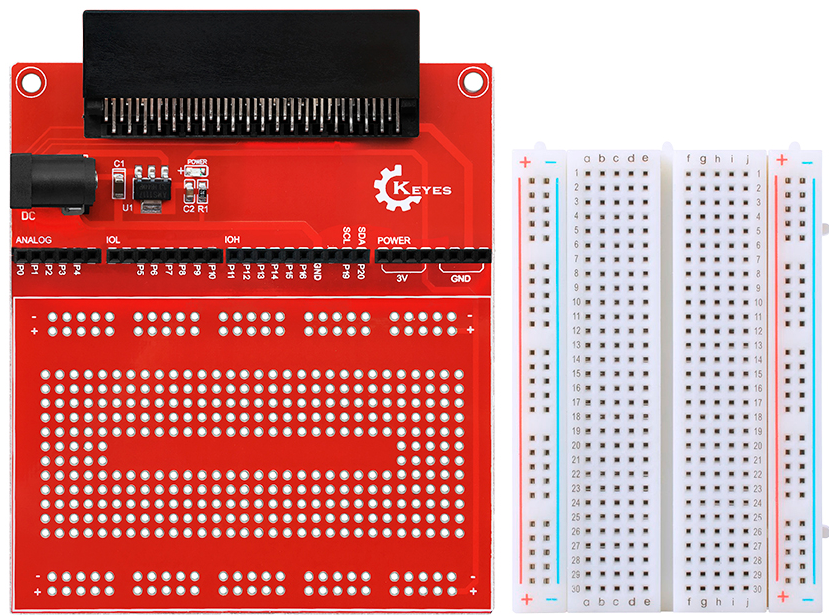

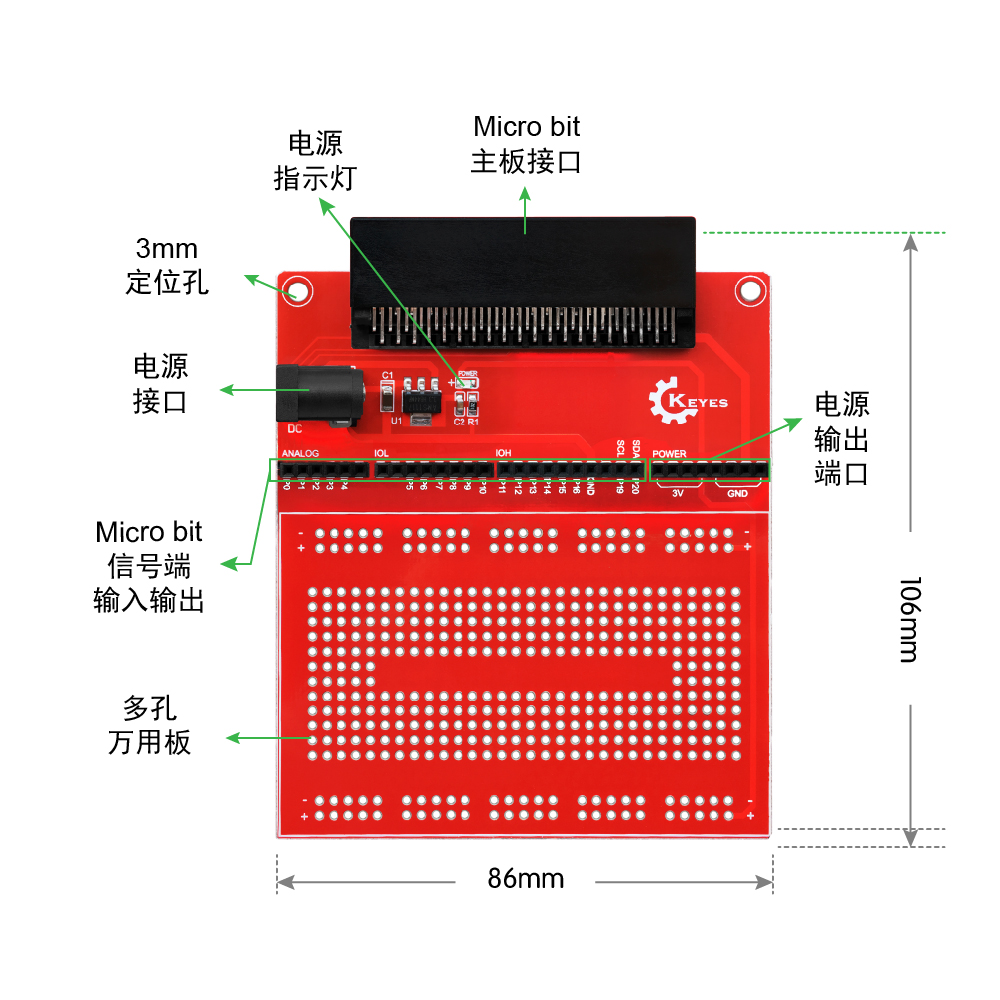

micro:bit 专用插座
- 将 micro:bit 的金手指插入此插座，注意方向 (LED 显示面朝外)。
I/O 排针
- 各种 I/O (如 P0~P20) 均有标识，方便定位；支持多通信接口 (I2C、SPI、UART)。
电源排针
- 提供 3.3V、GND，以及部分版本可切换至 5V；
面包板
- 标准 400 孔：主体实验孔 + 电源轨 (+ / -)，方便各组件插接；
方型固定孔
- 便于将扩展板固定在机器人或其他结构件上，具体留意螺丝规格。

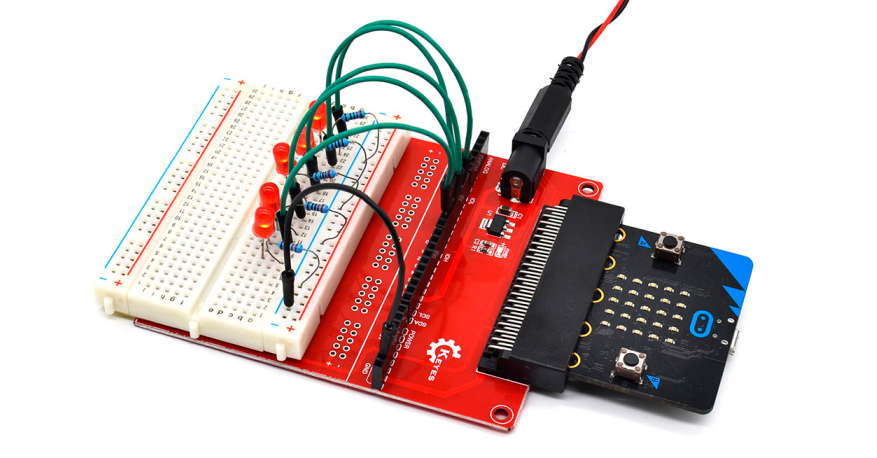

6. 连接图#

将 micro:bit 插入扩展板插槽
从扩展板引脚连接面包板，再根据实验需要，将传感器/LED/电机驱动等模块插在面包板上
若项目需要更大功率，可另行接入 5V 电源口 (按版本支持情况)

7. 示例代码#

以一个简单的 LED 闪烁测试为例：

在面包板上接好 LED 与电阻 (串联约 220Ω)，正极连扩展板 P0，引脚，负极连 GND；
在 MakeCode (或其他 micro:bit IDE) 中编写以下逻辑：

保存/下载 .hex 文件到 micro:bit 即可运行
每隔 1 秒观察 LED 亮灭

8. 实验现象#

LED 闪烁：如示例中提到的 LED 每隔 1 秒闪一次；
传感器可读：若连接了光敏、温度等传感器，则在 micro:bit 的程序监控中获得对应数据，实时显示或上传；
多元件协作：可在面包板上同时接入多个模块，实现更加复杂的交互试验 (如温湿度显示、声音检测、蜂鸣器报警等)。

9. 注意事项#

正确插入方向：micro:bit 要保证金手指与扩展板插座方向一致，LED 和按键面向外侧；
电源防护：若外接 5V 电源，务必查明极性与电压范围；避免与 micro:bit 的 3.3V 直接冲突；
避免短路：在面包板上布线时，谨防正负极或信号与地线直接短路；
静电保护：在操作电路前尽量触摸金属物放电，或佩戴防静电手环；
功率限制：micro:bit 自身输出电流有限，如需带动马达、舵机等大功率设备，需使用外部电源或驱动板。

10. 参考链接#

官方网站
- micro:bit 官方
- MakeCode 在线编程
Keyes 相关链接
- Keyes 官网
开发资料
- Mu Editor (micro:bit Python 编程)
