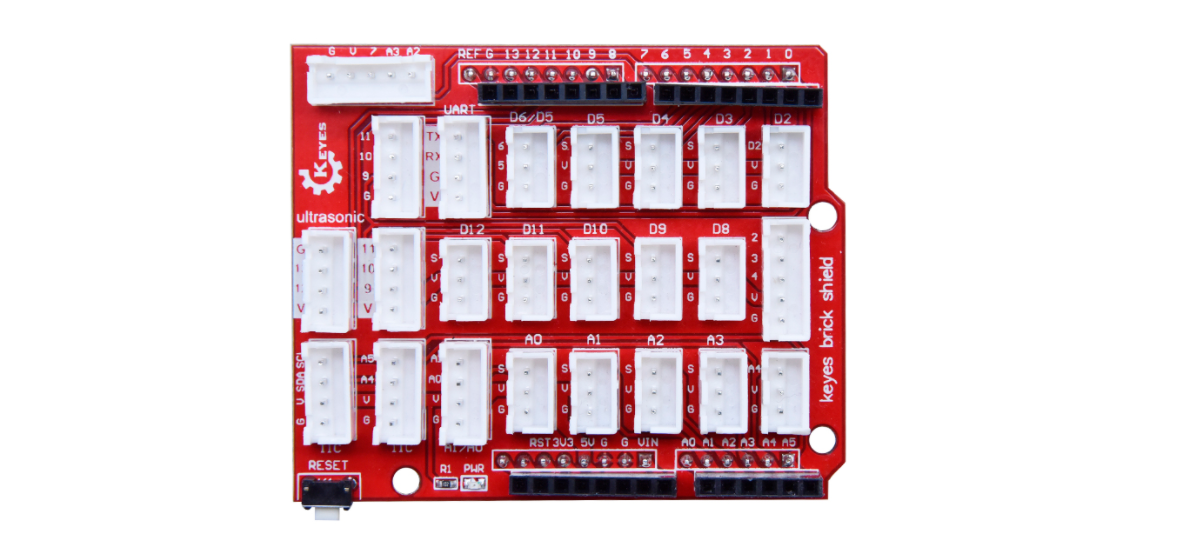

KE1004 Keyes Brick Shield v2.0 传感器扩展板#

1. 简介#

KE1004 Keyes Brick Shield v2.0 传感器扩展板是基于 KE1001 版本的升级产品，专为 Arduino UNO R3 控制板设计。相比于 1.0 版本，v2.0 采用了更加优化和人性化的设计，提升了用户体验和操作便利性。扩展板仍然采用间距为 2.54mm 的防反插接口，确保用户可以方便地连接各种传感器和模块，使得电路搭建变得更加易于管理。新版本在简化接线过程方面进一步的提升，减少了因线序接反而导致的设备损坏风险。无论是在教育、原型开发还是个人项目中，KE1004 v2.0 都能够提供更加可靠和便捷的解决方案。

2. 特点#

防反插设计：采用防反插接口，确保连接线序固定，避免因接反而烧坏传感器/模块。
兼容性强：与 Arduino UNO R3 控制板兼容，易于使用。
简化接线：扩展板上所有接口均带有丝印，3-pin 接口标识为 G、V、S，其中 G 代表 GND，V 代表 VCC（5V），S 代表数字口/模拟口。
模块化设计：扩展板两侧带有间距为 2.54mm 的排母接口，接线顺序与 UNO R3 板的排母接口一致，方便连接。
复位功能：扩展板上自带一个复位按键。
固定设计：扩展板带有两个直径为 3mm 的定位孔，方便将扩展板固定在其他设备上。

3. 规格参数#

工作电压：DC 5V
接口类型：数字和模拟接口
尺寸：约 70mm x 55mm
重量：约 30g

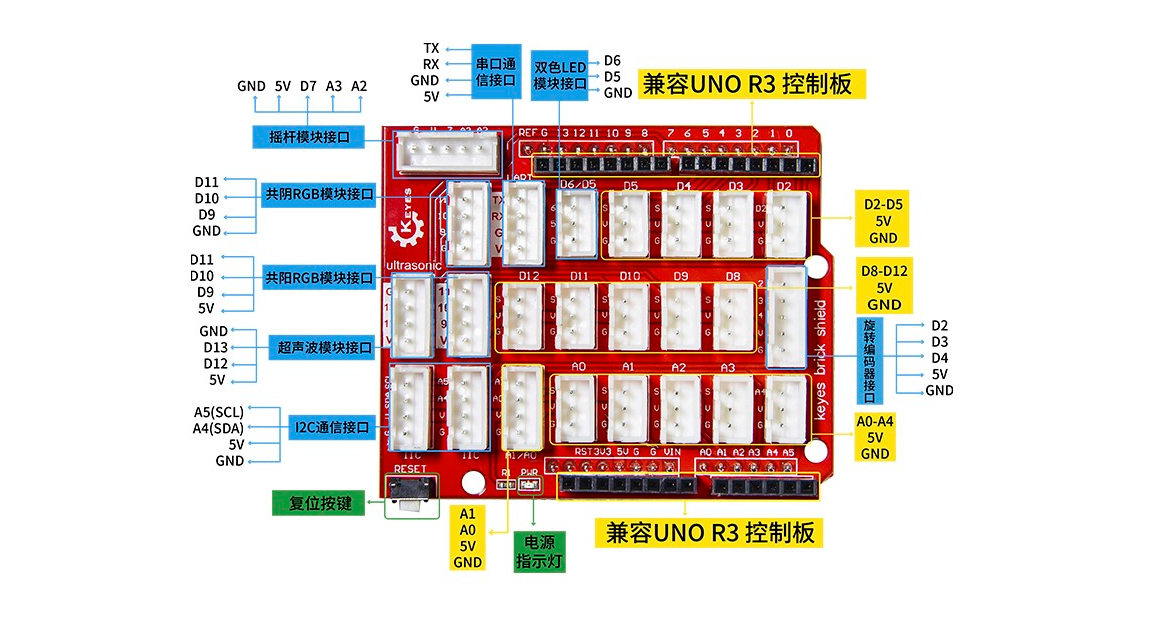

4. 接口#

数字接口：用于连接数字传感器和模块。
模拟接口：用于连接模拟传感器。
电源接口：为传感器和模块提供电源。

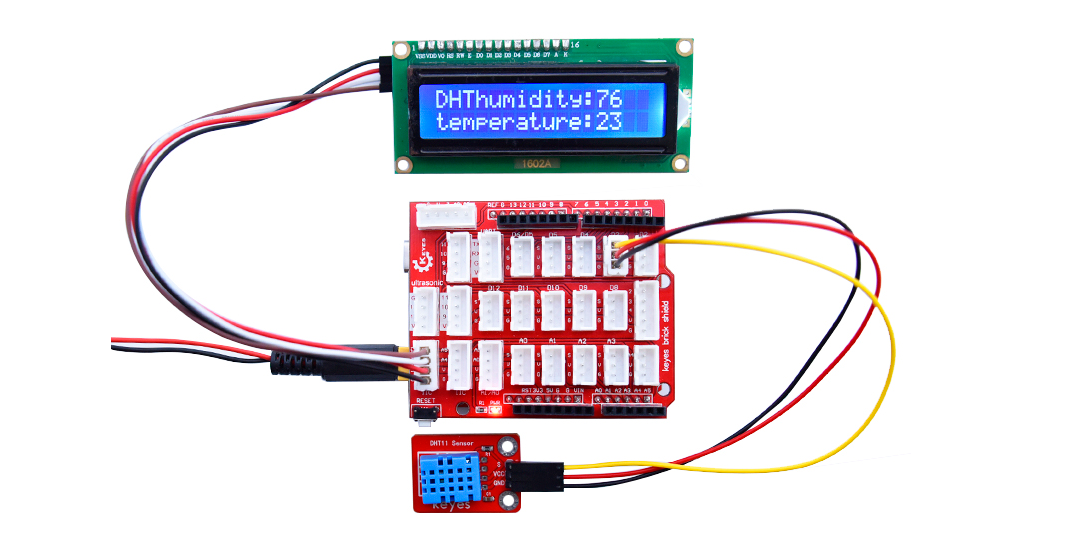

5. 连接图#

引脚定义#

GND (G)：连接到 Arduino 的 GND 引脚。
VCC (V)：连接到 Arduino 的 5V 引脚。
数字引脚 (S)：用于连接各种数字传感器和模块，此处温湿度传感器连接到 D3 引脚。
模拟引脚：用于连接各种模拟传感器。

6. 示例代码#

以下是使用 I2C 接口的 1602 LCD 显示器示例代码，用于显示温湿度传感器的数据，温湿度传感器连接到 D3 引脚：

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <DHT.h>

#define DHTPIN 3     // 温湿度传感器连接到数字引脚 D3
#define DHTTYPE DHT11 // 选择 DHT11 传感器类型

DHT dht(DHTPIN, DHTTYPE); // 初始化 DHT 传感器
LiquidCrystal_I2C lcd(0x27, 16, 2); // 设置 I2C 地址（常见为 0x27）

void setup() {
  lcd.begin();              // 初始化 LCD
  lcd.backlight();         // 打开背光
  lcd.print("温湿度传感器"); // 显示欢迎信息
  dht.begin(); // 启动温湿度传感器
}

void loop() {
  float humidity = dht.readHumidity(); // 读取湿度值
  float temperature = dht.readTemperature(); // 读取温度值

  if (isnan(humidity) || isnan(temperature)) {
    lcd.setCursor(0, 1); // 移动光标到第二行
    lcd.print("读取错误"); // 显示错误信息
    return;
  }

  // 显示温度和湿度
  lcd.setCursor(0, 1); // 移动光标到第二行
  lcd.print("温度:");
  lcd.print(temperature);
  lcd.print("C ");

  lcd.setCursor(8, 1); // 移动光标到第二行的后半部分
  lcd.print("湿度:");
  lcd.print(humidity);
  lcd.print("% ");

  delay(2000); // 每 2 秒更新一次显示
}

7. 实验现象#

上传程序后，通过串口监视器可以实时查看温湿度传感器的数据，同时在1602 LCD 显示器上也能显示温度和湿度的当前值。

8. 注意事项#

确保传感器扩展板连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内。
使用合适的库文件以确保程序正常运行。
