KE0009 Keyes MEGA 2560 传感器扩展板#
1. 概述#

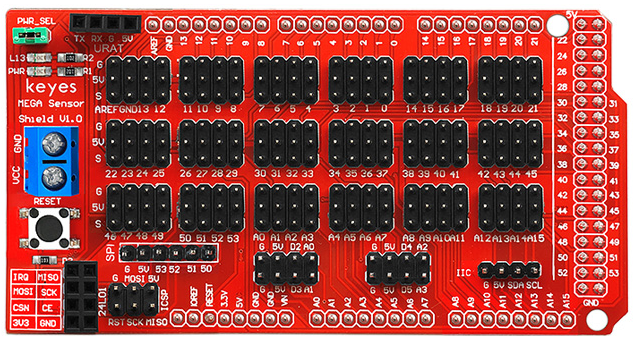

Keyes MEGA 2560 传感器扩展板是一款专为 Arduino MEGA 2560 R3 开发板设计的扩展板。它能够简化传感器与开发板的连接，提供丰富的接口支持，适合各种电子项目开发。通过将全部数字和模拟接口以舵机线序形式扩展，并提供串口通信接口、IIC通信接口、SPI通信接口等功能，Keyes MEGA 2560 传感器扩展板让开发者能够快速搭建电路，减少复杂的接线工作。
该扩展板支持多种传感器模块的连接，使用通用的 3P(2.54mm) 传感器连接线即可完成电路连接，极大地提高了开发效率，是物联网、机器人、智能家居等项目开发的理想选择。
2. 特点#
全面扩展接口：将 Arduino MEGA 2560 R3 的全部数字接口（D0-D53）和模拟接口（A0-A15）以舵机线序形式扩展，方便传感器连接。
多种通信接口：
提供独立的串口通信接口（TX/RX）。
支持 IIC 通信接口，便于连接 I2C 设备。
提供 SPI 通信接口，支持高速数据传输。
简化电路连接：通过通用 3P 传感器连接线即可完成传感器与扩展板的连接，减少接线复杂度。
电源管理：支持外部电源输入，提供稳定的 5V 和 3.3V 电源输出，满足不同传感器的供电需求。(注意未引出VIN)
易用性强：接口布局清晰，标注明确，适合初学者和专业开发者使用。
兼容性好：专为 Arduino MEGA 2560 R3 设计，完美兼容其他 Keyes 系列传感器模块。
3. 规格参数#
适配开发板：Arduino MEGA 2560 R3
数字接口：D0-D53（舵机线序形式扩展）
模拟接口：A0-A15（舵机线序形式扩展）
通信接口：
UART：TX/RX
IIC：SDA/SCL
SPI：MISO/MOSI/SCK/SS
电源输入：外部电源接口（支持 6-12V 输入）
电源输出：
5V 输出
3.3V 输出
接口类型：3P 传感器连接线接口
4. 接口功能#
数字接口（D0-D53）：
以舵机线序形式扩展，支持数字传感器、舵机、LED 等设备的连接。
模拟接口（A0-A15）：
以舵机线序形式扩展，支持模拟传感器的连接。
串口通信接口：
提供独立的 TX/RX 接口，支持与其他串口设备通信。
IIC 通信接口：
提供 SDA 和 SCL 引脚，支持连接 I2C 设备，如 OLED 屏幕、温湿度传感器等。
SPI 通信接口：
提供 MISO、MOSI、SCK 和 SS 引脚，支持高速数据传输设备，如 SD 卡模块。
电源接口：

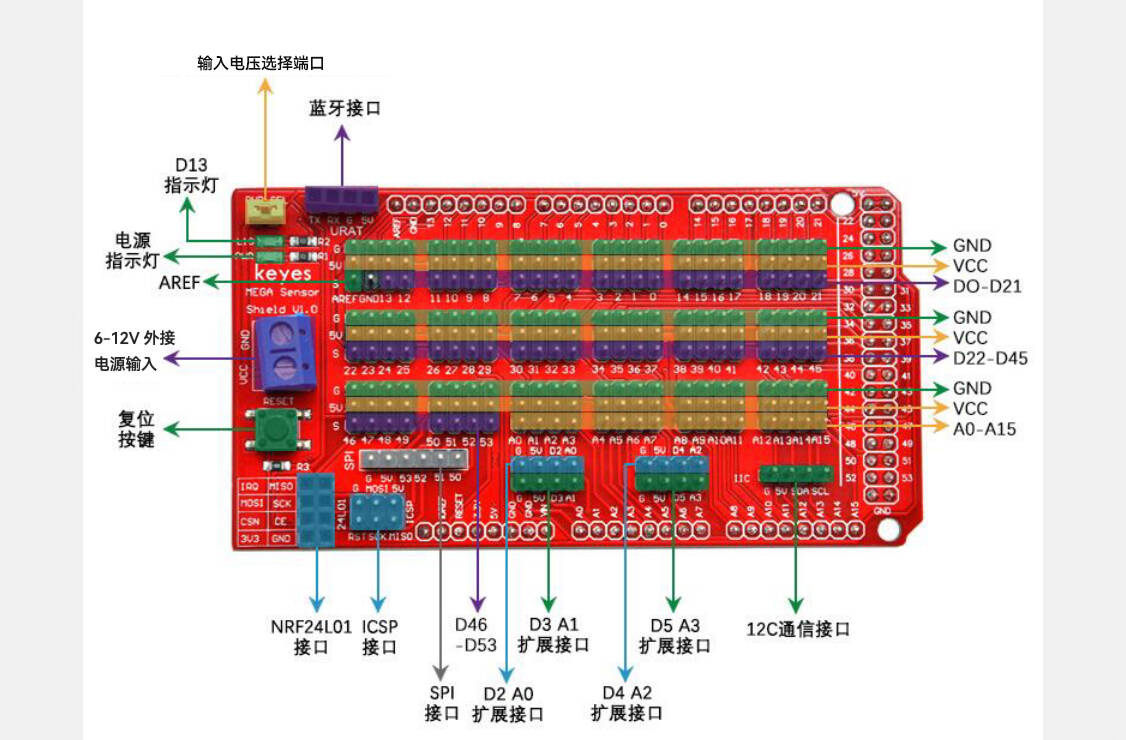

支持外部电源输入6-12V(注意接入6-12V前必须拔掉下图左上角的“输入电压选择端口”的跳线帽，插上跳线帽外接电源端口只能输入5V,超过5V会烧毁开发板)，提供稳定的 5V 和 3.3V 电源输出，满足不同设备的供电需求。
5. 适用场景#

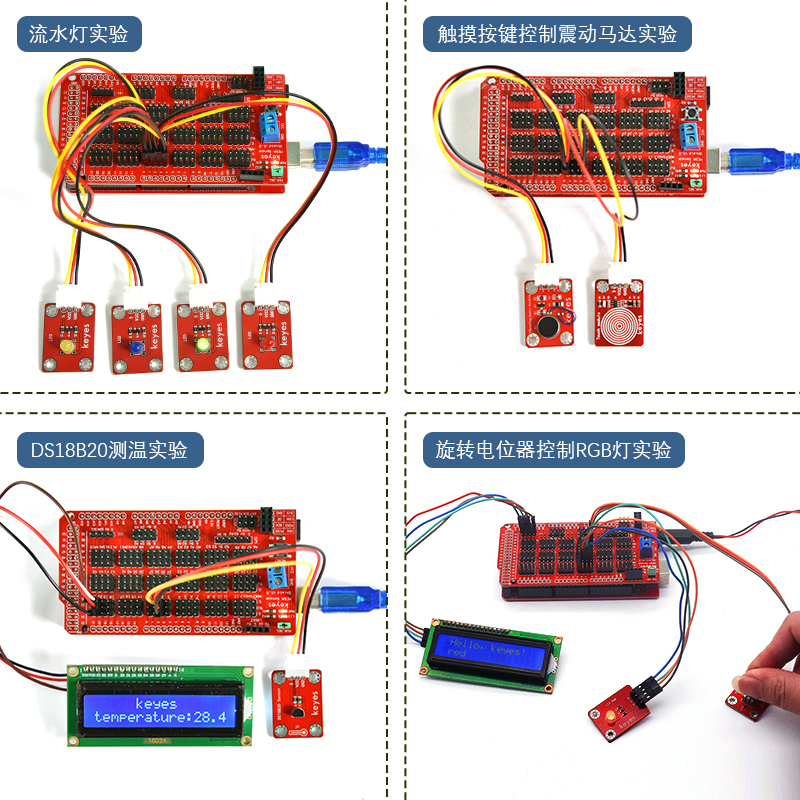

物联网项目：快速搭建传感器网络，采集环境数据。
机器人开发：连接多种传感器和舵机，控制机器人运动。
智能家居：开发温湿度监控、光照检测等智能家居设备。
教育与教学：适合 Arduino 初学者和教学实验使用。
快速原型开发：简化电路连接，快速验证项目设计。
6. 怎么使用#
硬件连接：
将 KE0009 传感器扩展板插入 Arduino MEGA 2560 R3 开发板。
使用 3P 传感器连接线将传感器模块连接到扩展板的数字或模拟接口。
根据需要连接外部电源，为扩展板和传感器供电。
软件开发：
下载并安装 Arduino IDE（Arduino 官网）。
在 Arduino IDE 中选择开发板类型为 “Arduino MEGA 2560”。
编写或导入代码，调用对应的传感器库函数。
上传代码到开发板，运行程序。
调试与测试：
使用串口监视器查看传感器数据。
根据需要调整代码或硬件连接。
7. 注意事项#
电源选择：
如果传感器数量较多或功耗较大，建议使用外部电源供电，避免开发板电源不足。
接口匹配：
确保传感器的接口类型与扩展板接口匹配（数字或模拟）。
避免短路：
在连接传感器时，注意接口的正负极，避免短路损坏设备。
代码兼容性：
使用传感器时，确保安装对应的 Arduino 库文件。
环境保护：
避免在高温、高湿或强磁场环境下使用扩展板。
