KE1001 Keyes Brick Shield v1.0 传感器扩展板#

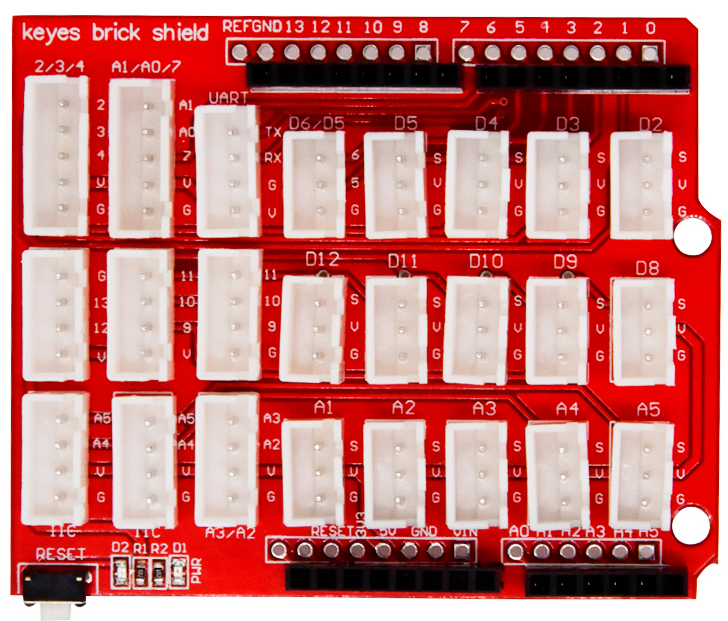

1. 简介#

KE1001 Keyes Brick Shield 传感器扩展板是一款专为 Arduino UNO R3 控制板设计的传感器扩展板，采用间距为 2.54mm 的防反插接口，方便用户连接各种传感器和模块。该扩展板的设计旨在简化接线过程，避免因线序接反而导致的设备损坏。

2. 特点#

防反插设计：采用防反插接口，确保连接线序固定，避免因接反而烧坏传感器/模块。
兼容性强：与 Arduino UNO R3 控制板兼容，易于使用。
简化接线：扩展板上所有接口均带有丝印，3-pin 接口标识为 G、V、S，其中 G 代表 GND，V 代表 VCC（5V），S 代表数字口/模拟口。
模块化设计：扩展板两侧带有间距为 2.54mm 的排母接口，接线顺序与 UNO R3 板的排母接口一致，方便连接。
复位功能：扩展板上自带一个复位按键和一个复位按键指示灯（D2），以及一个电源指示灯（D1）。
固定设计：扩展板带有两个直径为 3mm 的定位孔，方便将扩展板固定在其他设备上。

3. 规格参数#

工作电压：DC 5V
接口类型：数字和模拟接口
尺寸：约 70mm x 55mm
重量：约 30g

4. 接口#

数字接口：用于连接数字传感器和模块。
模拟接口：用于连接模拟传感器。
电源接口：为传感器和模块提供电源。

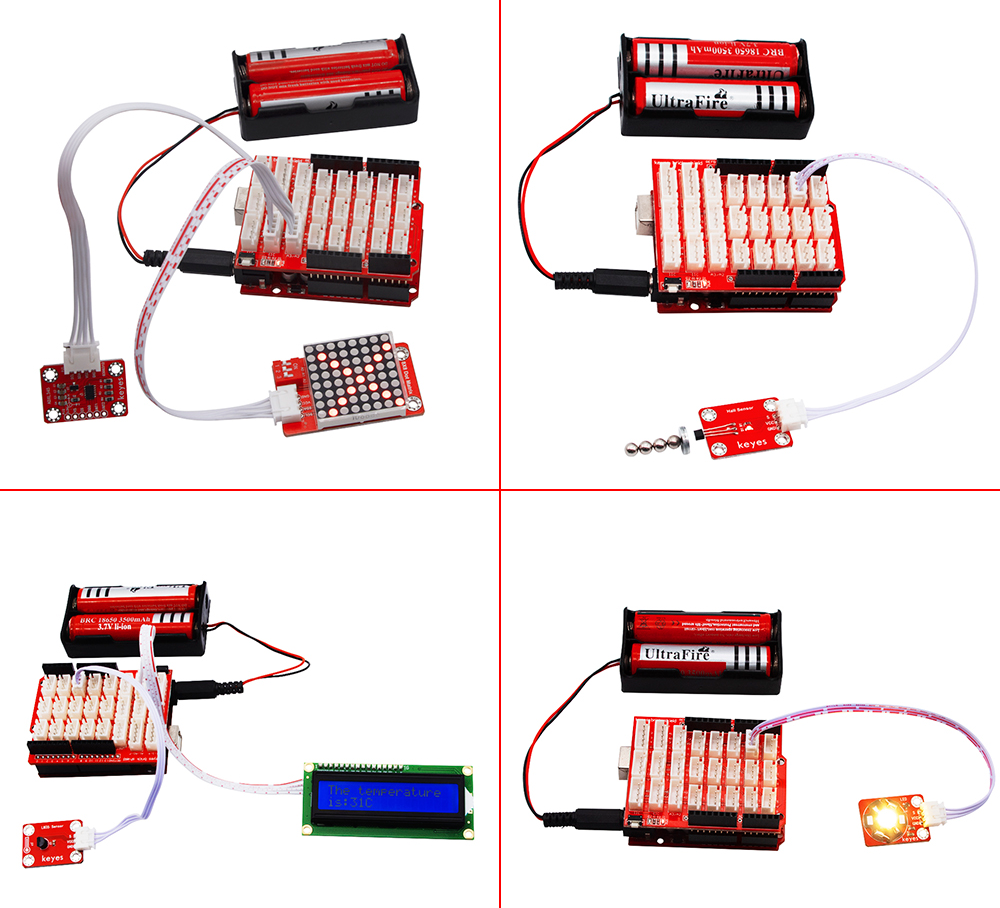

5. 连接图#

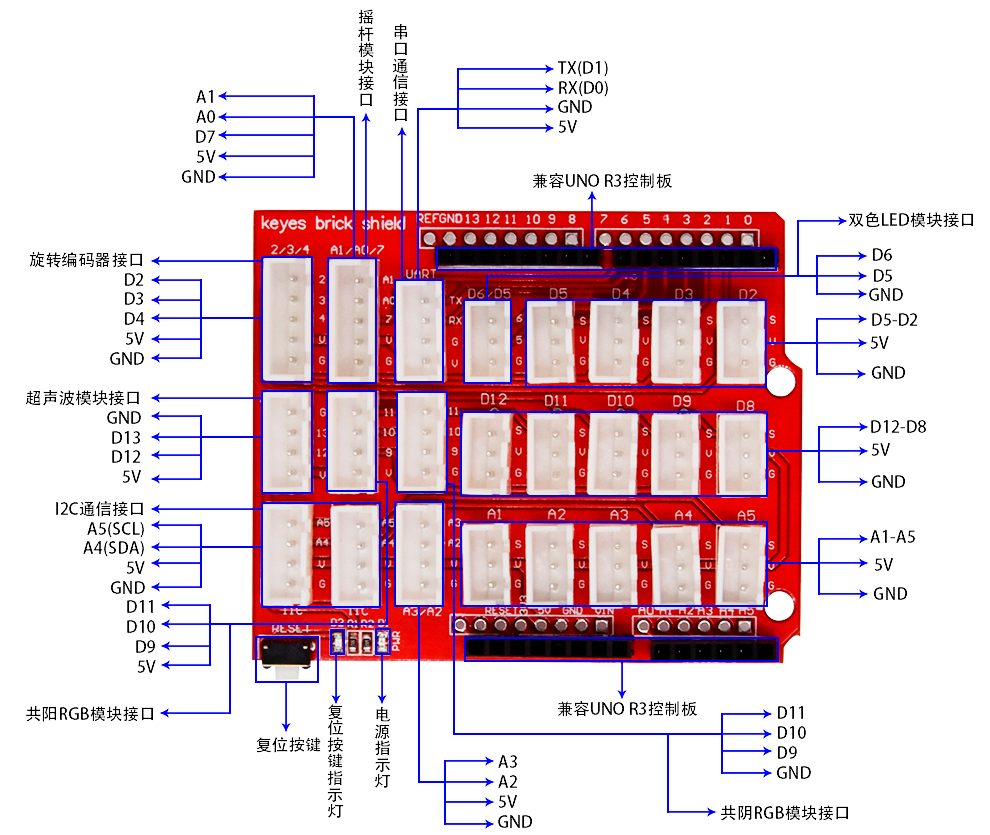

引脚定义#

GND (G)：连接到 Arduino 的 GND 引脚。
VCC (V)：连接到 Arduino 的 5V 引脚。
数字引脚 (S)：用于连接各种数字传感器和模块。
模拟引脚：用于连接各种模拟传感器。

6. 示例代码#

以下是一个简单的示例代码，用于读取连接到扩展板的数字传感器（如按键模块）的状态：

const int buttonPin = 2; // 按键连接到数字引脚 2
int buttonState = 0;     // 按键状态变量

void setup() {
  Serial.begin(9600);           // 初始化串口
  pinMode(buttonPin, INPUT);    // 设置按键引脚为输入
}

void loop() {
  buttonState = digitalRead(buttonPin); // 读取按键状态
  if (buttonState == HIGH) {             // 如果按键被按下
    Serial.println("Button Pressed!");  // 输出按键被按下的信息
  }
  delay(100); // 延时以避免抖动
}

7. 实验现象#

上传程序后，按下连接到扩展板的按键模块时，串口监视器将输出 “Button Pressed!” 的信息，表示按键被成功读取。

8. 注意事项#

确保传感器扩展板连接正确，避免短路。
在使用过程中，注意电源电压在 5V 范围内。
使用合适的库文件以确保程序正常运行。
