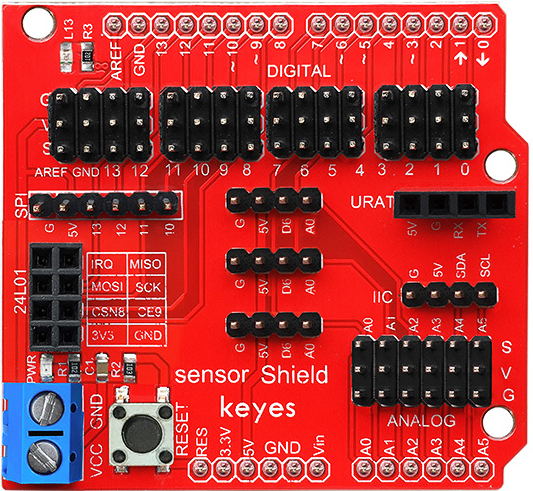

KE0007 Keyes传感器扩展板#
概述#
Keyes KE0007 传感器扩展板是一款专为 Arduino 初学者设计的扩展板，主要与 Keyes UNO R3 开发板配合使用。它将 Keyes UNO R3 开发板的全部数字口和模拟口以舵机线序形式扩展出来，同时提供了丰富的接口，包括 IIC 接口、串口通信接口、SPI 通信接口、NRF24L01 无线模块通信接口等。通过这款扩展板，用户可以轻松连接各种传感器和模块，避免繁琐的电路连接问题，大大简化了开发过程。
这款扩展板特别适合 Arduino 初学者和电子爱好者使用，能够快速搭建项目原型，提升开发效率。
特点#
接口丰富：支持数字口、模拟口、IIC、SPI、串口通信接口以及 NRF24L01 无线模块接口。
简化连接：采用通用 3P 传感器连接线，减少复杂的电路连接。
模块化设计：支持多种传感器和模块的快速连接，方便扩展功能。
兼容性强：专为 Keyes UNO R3 开发板设计，同时兼容其他 Arduino 开发板。
易于使用：无需焊接，插拔即可使用，适合初学者快速上手。
高性价比：功能全面，价格实惠，是学习 Arduino 和电子开发的理想选择。
规格参数#
产品型号：KE0007
适配开发板：Keyes UNO R3（兼容 Arduino UNO R3）
扩展接口：
数字口：D0-D13
模拟口：A0-A5
IIC 接口：SDA、SCL
SPI 接口：MISO、MOSI、SCK、SS
串口通信接口：TX、RX
NRF24L01 无线模块接口
电源输入：通过 Keyes UNO R3 开发板供电
连接方式：3P 传感器连接线

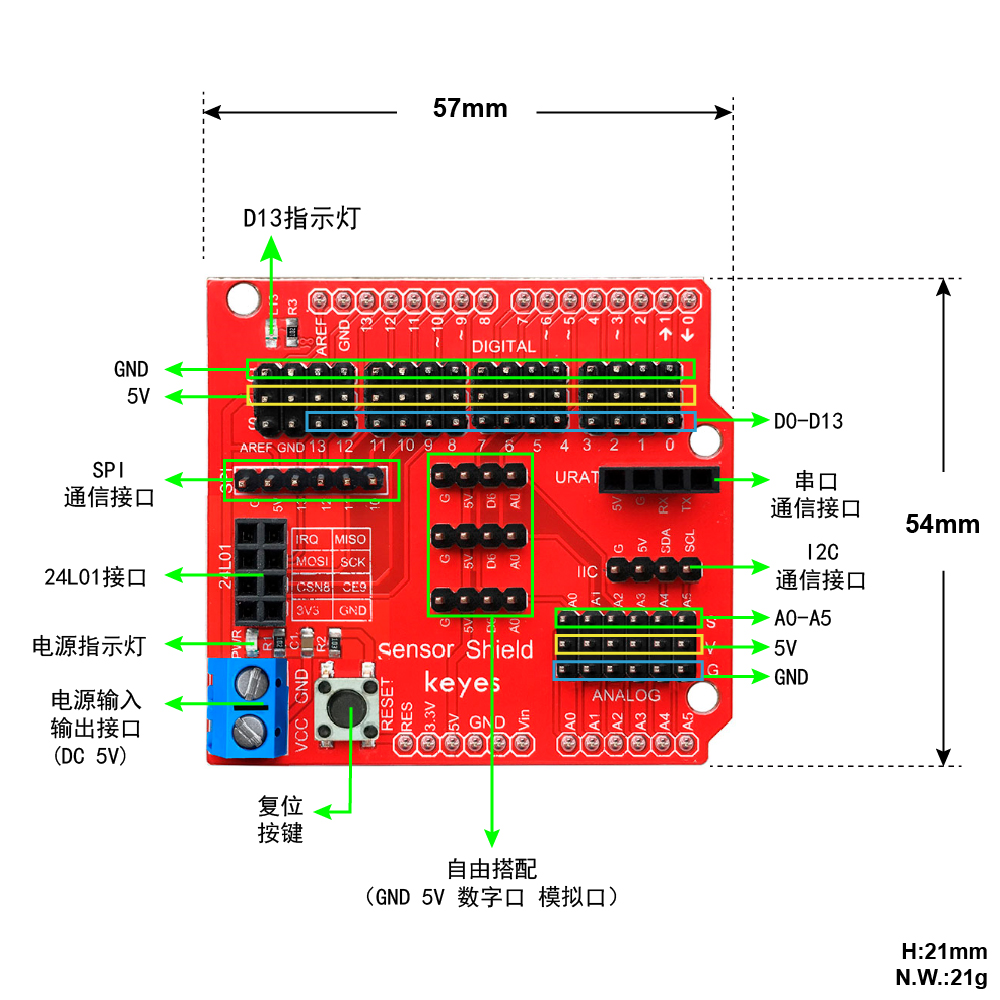

接口功能#
数字口（D0-D13）：
用于连接数字传感器或模块，如按钮、LED、蜂鸣器等。
每个数字口均以舵机线序形式（VCC、GND、信号）排列，方便连接。
模拟口（A0-A5）：
用于连接模拟传感器，如光敏电阻、温度传感器等。
同样以舵机线序形式排列。
IIC 接口：
提供 SDA 和 SCL 引脚，用于连接 IIC 通信设备，如 OLED 屏幕、IIC 模块等。
SPI 接口：
包括 MISO、MOSI、SCK 和 SS 引脚，用于连接 SPI 通信设备，如 SD 卡模块、RFID 模块等。
串口通信接口：
提供 TX 和 RX 引脚，用于串口通信设备，如蓝牙模块、GPS 模块等。
NRF24L01 无线模块接口：
专用接口，用于连接 NRF24L01 无线通信模块，支持无线数据传输。
适用场景#
Arduino 初学者学习：
简化电路连接，快速上手 Arduino 开发。
电子项目原型开发：
快速搭建传感器网络或模块化项目。
无线通信项目：
使用 NRF24L01 模块实现无线数据传输。
智能家居：
连接温湿度传感器、光敏传感器等，开发智能家居应用。
机器人开发：
连接舵机、超声波传感器等，开发机器人项目。
怎么使用#
硬件连接：
将 Keyes KE0007 传感器扩展板插入 Keyes UNO R3 开发板。
使用 3P 传感器连接线将传感器或模块连接到扩展板对应的接口。
如果需要无线通信，将 NRF24L01 模块插入专用接口。
软件配置：
下载并安装 Arduino IDE（Arduino 官网）。
在 Arduino IDE 中选择对应的开发板（Arduino UNO）和端口。
编写或导入代码，上传到开发板。
运行项目：
连接传感器后，运行代码，观察传感器数据或模块功能是否正常工作。
注意事项#
供电问题：
确保 Keyes UNO R3 开发板供电正常，避免因电压不足导致模块无法正常工作。
接口匹配：
使用传感器时，确保连接到正确的接口（数字口或模拟口）。
模块兼容性：
使用 IIC、SPI 或串口模块时，检查模块的通信协议是否与扩展板兼容。
避免短路：
插拔传感器或模块时，建议断开电源，避免短路损坏设备。
代码调试：
上传代码前，检查代码是否正确，避免因代码错误导致设备无法正常运行。
