KE0010 Keyes SIM800C GPRS/GSM扩展板#

1. 概述 (Overview)#

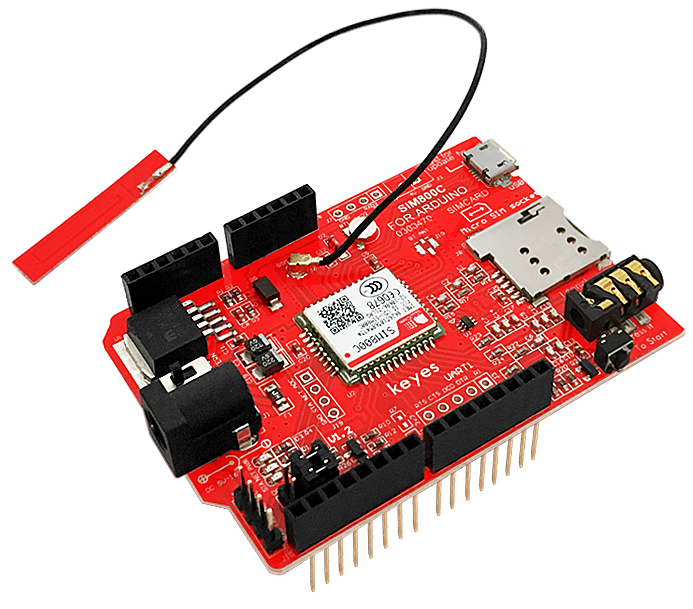

Keyes SIM800C GPRS/GSM扩展板是一款专为Arduino开发的通信模块扩展板，支持EGSM 900MHz/DCS 1800MHz和GSM850 MHz/PCS 1900MHz频段，结合了GPRS和DTMF功能。
该模块具备DTMF功能，可以在通话过程中将按键转换为字符反馈，用于远程控制。通过AT指令控制，用户可以通过计算机串口或Arduino主板直接启动功能。
SIM800C扩展板内嵌SIMCom的SIM800H芯片，确保稳定性和可靠性。

2. 特点 (Features)#

四频段支持：850/900/1800/1900MHz
低功耗模式：睡眠模式下电流仅为0.7mA
DTMF功能支持：实现按键字符反馈
AT指令控制：通过串口发送AT指令实现功能控制
GPRS功能：支持多槽类1~12的GPRS
LED指示灯：显示供电状态、网络状态和工作模式
兼容Arduino：支持与Arduino主板直接连接
串口波特率自适应

3. 技术规格 (Specifications)#

供电电压：6-12V
低功耗：100mA@7V（GSM模式）
频率支持：850/900/1800/1900MHz
GPRS多槽类：Class 1~12
移动站类别：Class B
功率等级：
- 2W @ 850/900 MHz（Class 4）
- 1W @ 1800/1900 MHz（Class 1）
控制方式：AT指令
支持标准：GSM Phase 2/2+
接口切换：USB/Arduino控制切换

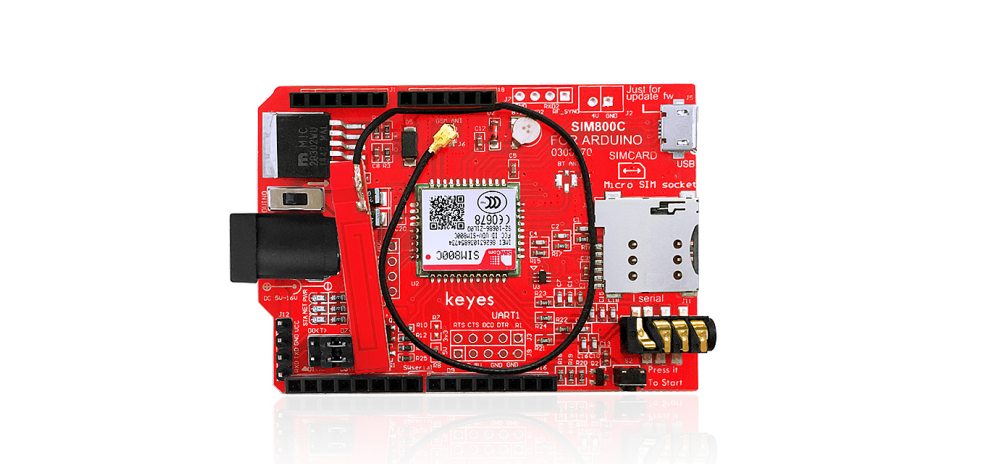

4. 接口功能 (Interface Functions)#

电源接口：6-12V直流供电接口。
SIM卡槽：支持2G网络的SIM卡。
耳机接口：用于语音通话。
串口通信接口：用于与Arduino主板通信。
LED指示灯：
- 电源指示灯：显示模块供电状态。
- 网络状态灯：显示网络连接状态。
- 工作模式灯：指示模块的当前工作状态。
控制开关：切换USB与Arduino主板的控制模式。

5. 适用场景 (Applications)#

远程控制：通过DTMF功能实现远程设备控制。
语音通话：支持语音拨号和接听电话。
短信服务：发送和接收短信。
GPRS数据传输：实现物联网设备的数据通信。
嵌入式通信：用于智能家居、车联网等应用场景。

6. 使用方法 (How to Use)#

6.1 硬件连接#

将SIM800C扩展板插入Arduino主板（例如Keyes UNO R3）。
插入支持2G网络的SIM卡。
连接耳机和麦克风（用于语音通话）。
使用6-12V直流电源为模块供电。

6.2 软件设置#

下载并安装Arduino IDE（版本1.0或更高）。
修改Arduino串口缓冲区大小：
- 打开HardwareSerial.cpp或HardwareSerial.h文件。
- 将#define SERIAL_BUFFER_SIZE 64修改为#define SERIAL_BUFFER_SIZE 140。
导入相关库，编写或上传代码。

6.3 示例代码#

以下是一个简单的拨号示例代码：

#include <sim800cmd.h>

// 初始化库实例
Sim800Cmd sim800demo(fundebug);

void setup() {
    pinMode(13, OUTPUT); // 初始化数字引脚13为输出
    while ((sim800demo.sim800init()) == 0); // 初始化SIM800模块
}

void loop() {
    unsigned char csq = 0;
    if (sim800demo.callReadCSQ(&csq)) { // 获取信号强度
        sim800demo.dialTelephoneNumber("15912345678;"); // 拨打电话
        while (1);
    }
    digitalWrite(13, HIGH); // 点亮LED
    delay(500);
    digitalWrite(13, LOW); // 熄灭LED
    delay(500);
}

// 应用回调函数
void fundebug() {}

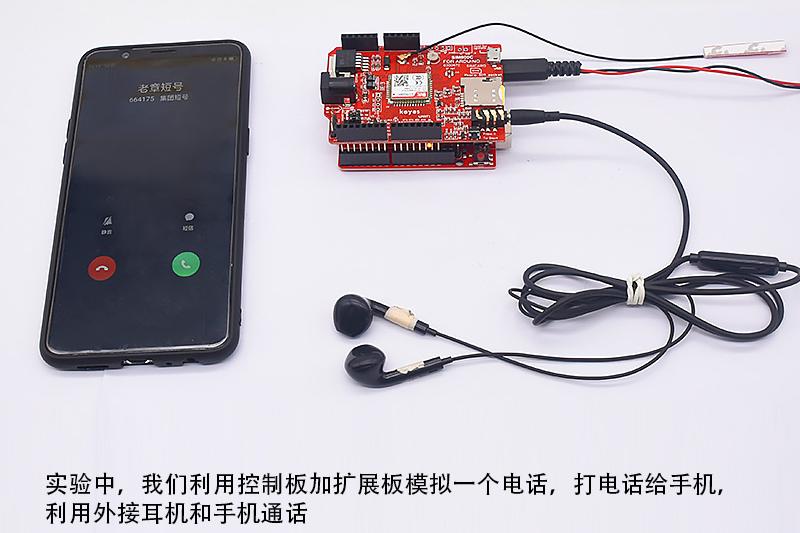

6.4 运行实验#

上传代码到Arduino主板。
模块上电后，将自动拨打代码中设置的电话号码。
使用耳机进行语音通话。

7. 注意事项 (Precautions)#

网络支持：只支持2G网络，需确保SIM卡支持2G。
供电要求：推荐使用稳定的6-12V直流电源，避免电压不足导致模块重启。
天线安装：确保天线安装牢固以获得更好的信号强度。
串口缓冲区：修改Arduino串口缓冲区大小以避免数据丢失。
静电防护：在操作模块时，注意静电防护，避免损坏模块。
