KE0008 Keyes MEGA 2560 原型扩展板#
概述#

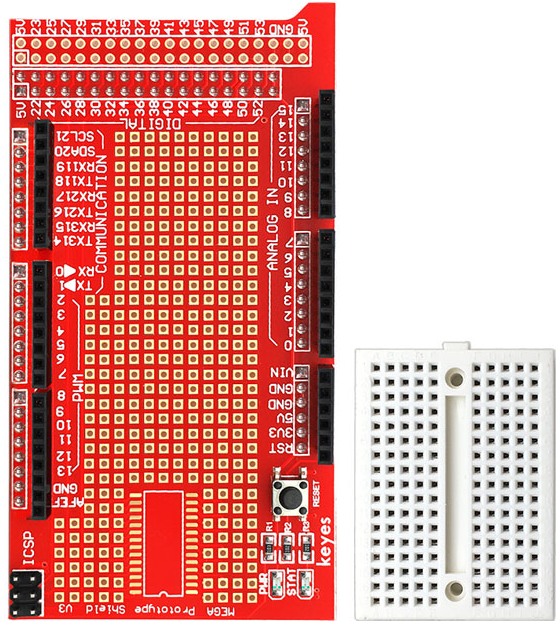

KE0008 Keyes MEGA 2560 原型扩展板是一款专为Arduino MEGA 2560 R3开发板设计的扩展板，主要用于搭建电路原型。它提供了一个便捷的平台，用户可以直接在扩展板上焊接元件，或者通过附带的迷你面包板快速连接电路。面包板通过双面胶与扩展板连接，用户可以根据需要自由拆装。所有引脚和电源接口均已引出，极大地方便了Arduino开发者进行原型设计和调试。
特点#
兼容性强：专为Arduino MEGA 2560 R3设计，完美匹配开发板尺寸和接口。
多种连接方式：支持直接焊接元件或通过迷你面包板搭建电路。
全引脚引出：所有Arduino MEGA 2560的引脚均已引出，方便连接外部模块和传感器。
电源接口丰富：提供多种电源接口，支持5V和3.3V供电。
模块化设计：面包板与扩展板分离设计，用户可根据需求灵活使用。
坚固耐用：采用高质量PCB材料，耐用性强，适合长期使用。
规格参数#
产品型号：KE0008
适配开发板：Arduino MEGA 2560 R3
尺寸：与Arduino MEGA 2560 R3尺寸一致
引脚接口：
全部Arduino MEGA 2560引脚引出
5V和3.3V电源接口
GND接地接口
面包板尺寸：迷你面包板（170孔）
连接方式：焊接或面包板连接
材质：高质量双层PCB
接口功能#
引脚接口：
所有Arduino MEGA 2560的数字和模拟引脚均已引出，方便连接外部模块。
电源接口：
提供5V和3.3V电源接口，支持不同电压需求的模块。
提供多个GND接地接口，便于电路搭建。
面包板区域：
提供一个迷你面包板，支持快速搭建电路。
面包板通过双面胶与扩展板连接，可自由拆卸。
适用场景#
电路原型设计：快速搭建和测试电路原型，适合初学者和开发者。
Arduino项目开发：与Arduino MEGA 2560 R3配合使用，构建各种电子项目。
教学与实验：用于电子电路教学和实验，帮助学生理解电路原理。
模块调试：连接传感器、执行器等模块，进行功能验证和调试。
快速验证：通过搭建简单电路快速验证程序逻辑和硬件功能。
怎么使用#
安装扩展板：
将KE0008原型扩展板插入Arduino MEGA 2560 R3开发板的引脚接口，确保连接牢固。

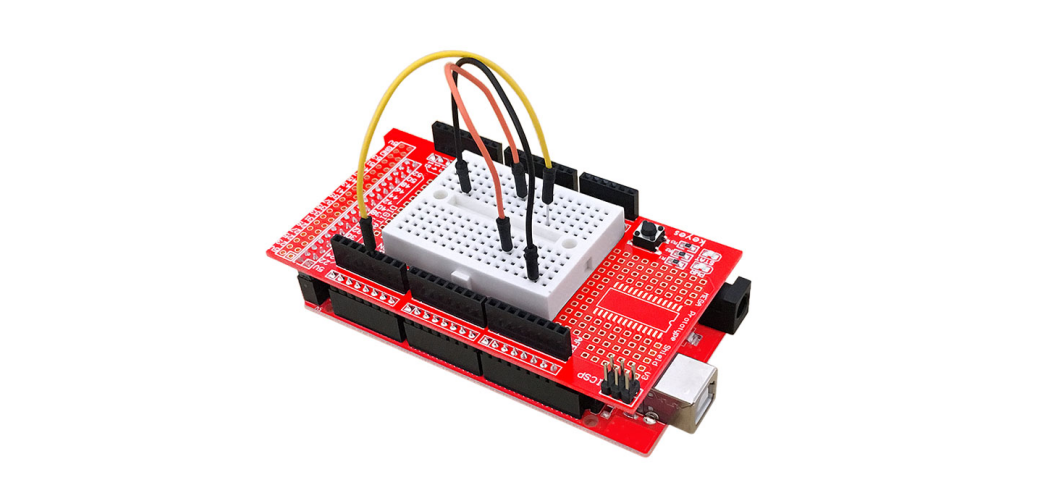

连接面包板：
如果需要使用面包板，将迷你面包板通过双面胶固定在扩展板的指定区域。

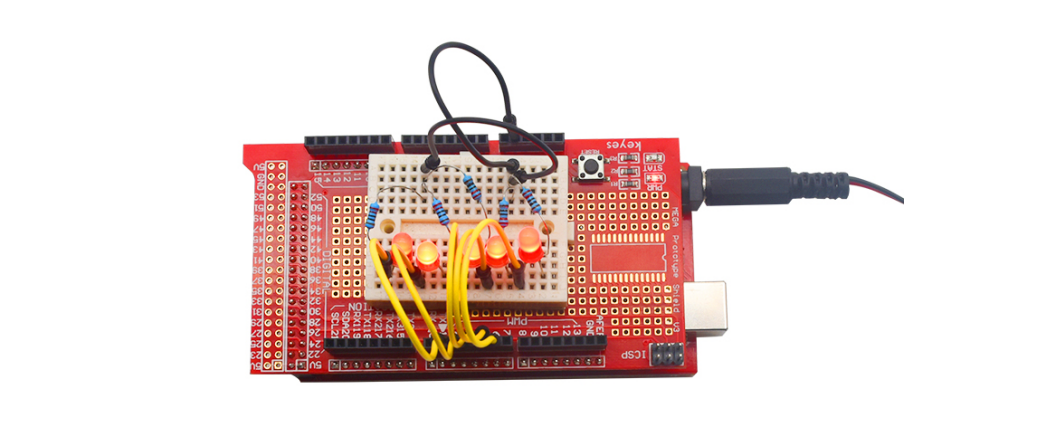

搭建电路：
根据项目需求，在面包板上搭建电路，或直接在扩展板上焊接元件。
连接外部模块：
使用扩展板引出的接口连接传感器、执行器等外部模块。
上传程序：
使用Arduino IDE编写并上传程序到Arduino MEGA 2560 R3开发板，测试电路功能。
注意事项#
电源选择：
确保使用与模块兼容的电源电压（5V或3.3V），避免损坏元件。
焊接操作：
如果需要焊接元件，请确保焊接牢固，避免虚焊或短路。
面包板使用：
面包板通过双面胶固定，拆装时请小心操作，避免损坏。
引脚连接：
确保引脚连接正确，避免因接错引脚导致电路故障。
避免过载：
不要在扩展板上连接超过其承载能力的负载，以免损坏电路。
调试时注意安全：
在调试电路时，注意避免短路或误操作，确保人身和设备安全。
