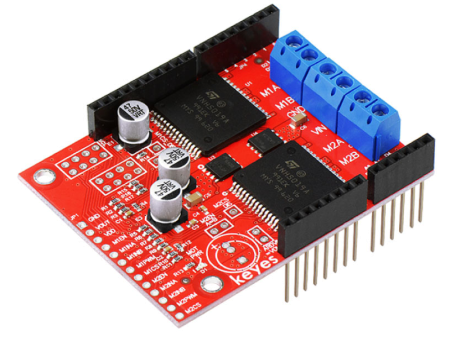

KE0104 keyes VNH5019双路电机驱动扩展板#

image-20250313083127020

1. 概述#

Keyes VNH5019 双路电机驱动扩展板采用 ST 公司生产的 VNH5019 芯片,可同时驱动两路直流电机,单路连续电流可达 12A,短时峰值可达 30A。它支持 5.5V~24V 的驱动电压范围,能够满足多种中高功率直流电机的应用需求。
该扩展板可直接插在 Arduino UNO R3 等兼容主控板上,板载上拉、电阻、防反接电路等保护元件,提供完整的驱动方案。与常见的 L298 系列驱动器相比,VNH5019 在效率、功率和保护功能方面均有大幅提升。

适用场景:

  • 智能小车、竞技机器人、搬运机器人

  • 机械臂、履带式车辆、自动门控制

  • DIY 高功率电机项目


2. 主要规格参数#

参数

驱动芯片

ST VNH5019

工作电压范围

5.5V ~ 24V

单通道连续输出电流

12A

单通道最大输出电流

30A(短时峰值)

驱动通道

2 路

电流检测值

0.14 V/A

最大 PWM 频率

20kHz

保护功能

过流、过热、欠压锁定、反向电压保护

逻辑电压

5V(与 Arduino 等控制器 IO 相容)

注:使用中若电流接近 12A(甚至峰值 30A),需做好散热设计,防止芯片过热导致保护或损坏。

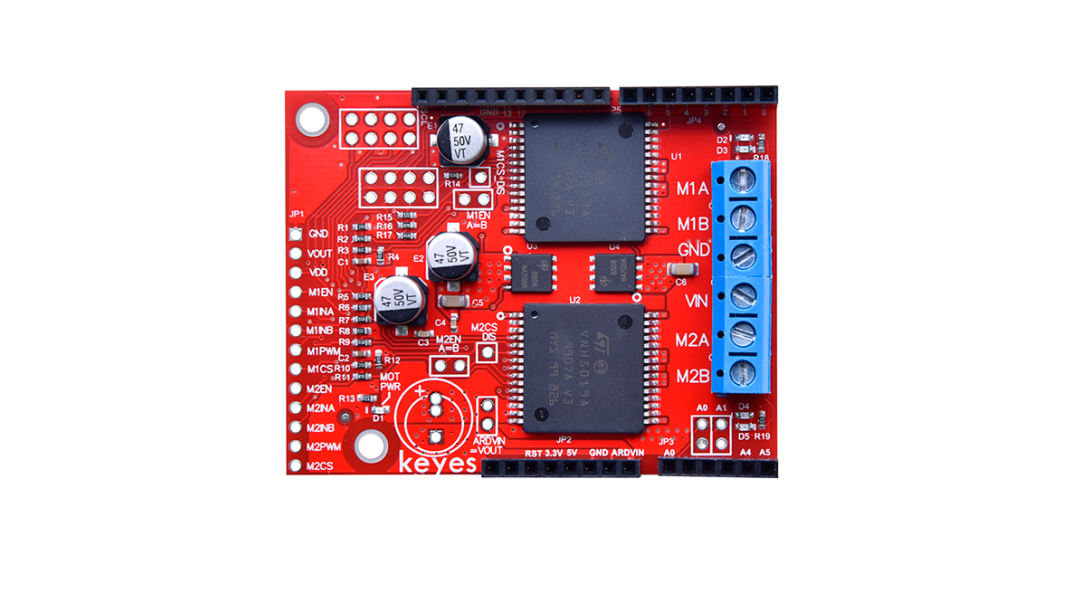

3. 工作原理#

VNH5019 是一款集成 H 桥驱动的功率芯片,可通过 GPIO 方向引脚 (INxA / INxB) + PWM 控制引脚,提供对电机的正反转及调速。

  • 方向控制:两路信号决定电流流向,进而控制正转或反转。

  • PWM 调速:在使能 (Enable) 或 PWM 引脚输入占空比 (0~100%),即可调节输出电压平均值,控制电机转速。

  • 内置保护:当出现过流、过热或电压异常时,芯片会自动关断输出,保护芯片及电机。

img-20250318153528

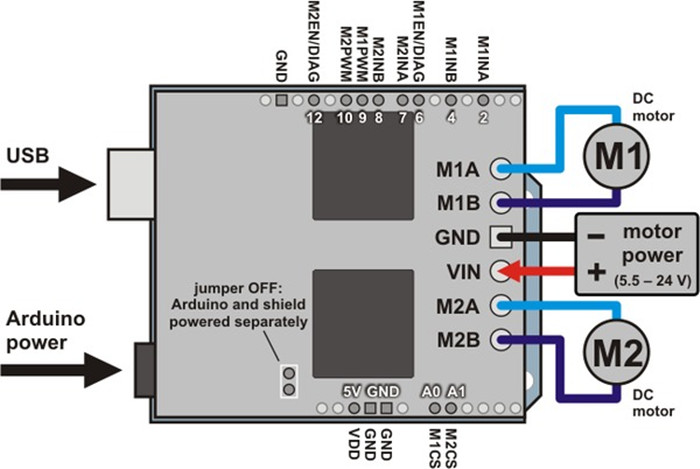

4. 扩展板与 Arduino 连接示意#

下图示例采用 Arduino UNO 控制两台直流电机。请根据板上丝印或商家说明,确认以下引脚对应关系(可能略有差异)。

image-20250313083428267

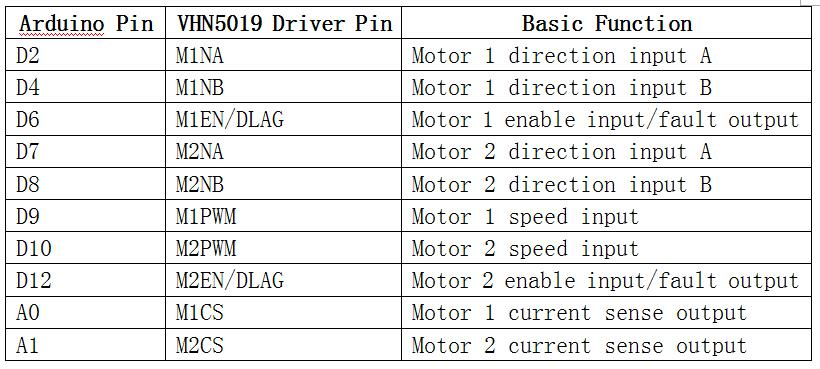

5. 接口说明#

可根据扩展板或示意图查阅具体丝印。一般会包含:

  • VIN / GND (电机电源):输入 5.5V~24V,为电机提供高功率电源;

  • 5V / GND (逻辑电源):5V(可来自 Arduino UNO)为内部逻辑及上拉电阻供电;

  • IN1A/IN1B、IN2A/IN2B:每路电机的方向控制引脚;

  • ENA / ENB (或 PWM1 / PWM2):每路 PWM 调速引脚;

  • EN1DIAG1 / EN1DIAG2:可用来监测故障或使能引脚;

  • OUT1A / OUT1B、OUT2A / OUT2B:连接到每一路 DC 电机的两极。

image-20250313083440698


6. 测试代码#

下面的代码示例演示如何通过 Arduino UNO 来控制 VNH5019 扩展板的两路电机,实现“1 秒正转、1 秒停、1 秒反转、1 秒停”的循环。代码中你可根据实际接线情况修改引脚定义。

// 测试代码:Keyes VNH5019 双路电机驱动扩展板
// 电机1: IN1 (2), IN2(4), (ENA=9), EN1DIAG1(6)
// 电机2: IN3(7), IN4(8), (ENB=10), EN1DIAG2(12)

int IN1 = 2;
int IN2 = 4;
int IN3 = 7;
int IN4 = 8;
int ENA = 9;      // PWM for Motor1
int ENB = 10;     // PWM for Motor2
int EN1DIAG1 = 6; // Fault/Enable for Motor1
int EN1DIAG2 = 12;// Fault/Enable for Motor2

void setup() {
  // 设置控制引脚为输出模式
  for (int pin = 2; pin <= 12; pin++) {
    pinMode(pin, OUTPUT);
  }
}

void loop() {
  // 1. 电机正转
  digitalWrite(EN1DIAG1, HIGH);
  digitalWrite(EN1DIAG2, HIGH);
  // 设置占空比(速度)
  analogWrite(ENA, 100);
  analogWrite(ENB, 100);
  // 方向:IN1=LOW, IN2=HIGH 表示电机1正转,IN3=LOW, IN4=HIGH 表示电机2正转
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, HIGH);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, HIGH);

  delay(2000);

  // 2. 停止1秒
  analogWrite(ENA, 200);
  analogWrite(ENB, 200);
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  delay(1000);

  // 3. 电机反转
  analogWrite(ENA, 200);
  analogWrite(ENB, 200);
  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, HIGH);
  digitalWrite(IN4, LOW);
  delay(2000);

  // 4. 再次停止1秒
  analogWrite(ENA, 200);
  analogWrite(ENB, 200);
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, LOW);
  digitalWrite(IN3, LOW);
  digitalWrite(IN4, LOW);
  delay(1000);
}

在代码中,analogWrite() 取值范围 0~255,数值越大输出电压占空比越高,电机转速越快。

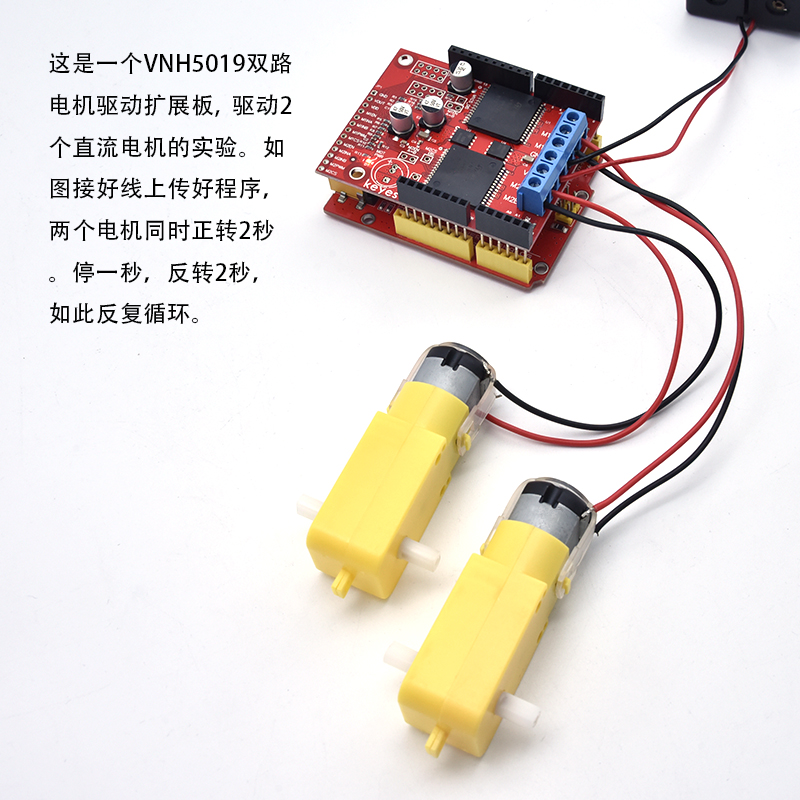

7. 测试结果/实验现象#

  • 接线完毕后,将此示例代码上传至 Arduino UNO 并上电:

    • 电机 1 与电机 2 会先正转 2 秒、停 1 秒,然后反转 2 秒、停 1 秒,如此循环。

    • 由于正转时占空比设置为 100、反转时为 200,可观察到反转时速度更快。

  • 若在运行时电机堵转或负载过大,VNH5019 可能触发保护功能(输出关断),可通过故障引脚 (EN1DIAG1 / EN1DIAG2) 检测故障状态。

  • 在高电流运行时,需要关注散热。若温度过高,可能进入过热保护状态。

img-20250318153224


8. 注意事项#

  1. 电源匹配:外接电源电压需适配电机额定值,并可提供足量工作电流。

  2. 散热设计:高负载时请加装散热片或风扇,避免芯片因过热而关断。

  3. 共地:驱动板的 GND 与 Arduino 的 GND、外部电源 GND 必须连通。

  4. PWM 频率:Arduino UNO 默认的 PWM 引脚在 ~490Hz 或 ~980Hz(具体端口不同),如需更高频率可通过定时器配置实现,VNH5019 的上限是 20kHz。

  5. 正确接线:千万要注意电源极性、电机接口不要反接、不可短路。

  6. 调试时注意安全:高电流驱动电机时,注意避免电机转速过高或大力矩伤人。
