第12课 循线智能车

12.1 项目介绍：

在前面的课程中，我们学习了如何制作“画地为牢”智能车。今天，我们将结合之前的知识，挑战一个更有趣的项目——循迹智能车。

想象一下，如果地面上有一条黑色的轨道，小车能不能像火车一样，自动沿着轨道行驶而不偏离呢？这就是我们要实现的目标！

12.2 工作原理：

智能车底部安装了三个“眼睛”（循迹传感器），分别位于左侧、中间和右侧。

• 黑线会吸收光线，传感器接收到的反射光很少，输出高电平（1）。

• 白色地面会反射光线，传感器接收到的反射光很多，输出低电平（0）。

Arduino 主控板会根据这三个传感器的状态，判断小车相对于黑线的位置，并指挥左右两组电机做出相应的动作（前进、左转、右转或停止），从而让小车稳稳地走在黑线上。

12.3 逻辑分析

为了让小车走直线，我们需要根据传感器的反馈制定一套“交通规则”。以下是具体的判断逻辑：

中间传感器	左边传感器	右边传感器	小车状态分析	执行动作
检测到黑线 (1)	白线 (0)	白线 (0)	小车正对黑线中心	前进
检测到黑线 (1)	黑线 (1)	白线 (0)	小车偏右，需要向左修正	左转
检测到黑线 (1)	白线 (0)	黑线 (1)	小车偏左，需要向右修正	右转
检测到黑线 (1)	黑线 (1)	黑线 (1)	遇到十字路口或T型路口	前进
未检测到黑线 (0)	黑线 (1)	白线 (0)	严重偏离，车身在右侧	左转找回路线
未检测到黑线 (0)	白线 (0)	黑线 (1)	严重偏离，车身在左侧	右转找回路线
未检测到黑线 (0)	白线 (0)	白线 (0)	完全脱离轨道	停止
未检测到黑线 (0)	黑线 (1)	黑线 (1)	到达终点或特殊标记	停止

注意： 不同品牌的循迹模块对黑/白的电平定义可能相反。本教程基于检测到黑线输出高电平（1），检测到白线输出低电平（0）的模块进行编写。如果你的模块相反，请调整代码中的判断条件。

12.4 项目组件：

组装好的智能车(未插上蓝牙模块) *1	USB线 *1	5号(1.5V)电池 *6（电池自备）

12.5 接线图：

⚠️ 特别注意：4WD智能车已经组装好了，这里不需要把三路循迹模块和4个电机拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

三路循迹模块	电机驱动扩展板
S1右侧®	D8
S2中间(M)	D7
S3左侧(L)	D11
V	5V
G	G

电机	电机驱动扩展板
左侧电机（M1）	B2
左侧电机（M2）	B1
右侧电机（M3）	A1
右侧电机（M4）	A2

⚠️ 特别注意：

• 接线时请确保电源断开(拔掉Arduino主控板上的USB线或将电机驱动扩展板上的拨码开关拨到 “OFF” 端)，避免短路。

• 电源连接：电池盒电源接到电机驱动扩展板的 BAT 接口（注意正负极不要接反），端口正反面，请勿反插，否则会损坏端口。

• 电池正负极切勿接反，否则可能烧毁电机驱动扩展板。

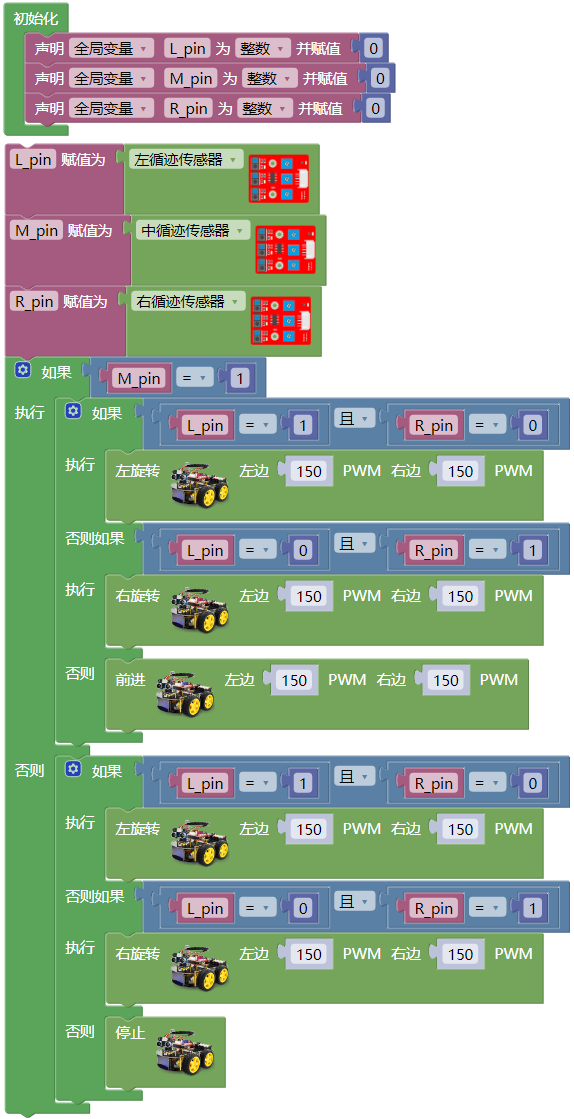

12.6 示例代码：

⚠️ 重要提示：

• 上传示例代码前，请务必拔掉蓝牙模块！ 因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果不拔掉，示例代码上传会失败。

12.7 项目结果：

⚠️ 重要提示：

• 上传示例代码前，请务必拔掉蓝牙模块！ 因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果不拔掉，示例代码上传会失败。

外接电源，将电机驱动扩展板上的拨码开关拨到 “OFF” 端。选择好正确的开发板板型（Arduino/Genuino Uno）和 适当的串口端口（COMxx），然后单击 按钮上传示例代码至Arduino控制板。

1. 铺设轨道：使用黑色电工胶带在白地板或白纸上贴出一条平滑的黑色轨道。建议先贴直线，再尝试贴弯道。

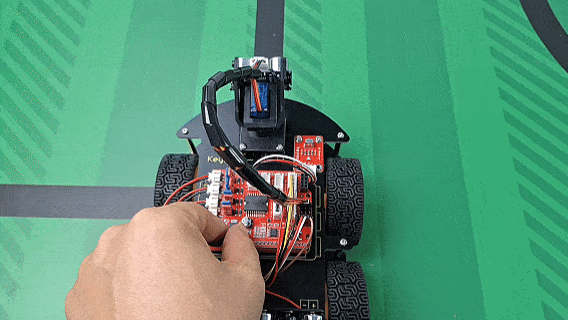

2. 放置小车：将4WD智能车放在起跑线上，确保三路循迹传感器模块上的中间传感器正对着黑线。

3. 上电运行：将电机驱动扩展板上的拨码开关拨到 “ON” 端。上电后，观察4WD智能车是否沿着黑线平稳行驶。

12.8 常见问题排查：

• 4WD智能车不走：检查电池是否有电，驱动板开关是否打开，电机接线是否牢固。

• 4WD智能车反向跑：检查电机接线是否接反，或者代码中 HIGH/LOW 的逻辑是否与你的电机驱动板匹配。

• 总是冲出轨道：

  • 可能是速度太快，尝试将代码中的 150 改小（如 100）。

  • 可能是传感器灵敏度问题，调节循迹模块上的蓝色电位器，直到指示灯在黑线上亮、白线上灭。

• 左右颠倒：如果4WD智能车该左转时却右转，交换代码中turnLeft和turnRight函数里的电机控制逻辑，或者交换左右电机的接线。

12.9 代码解释：

1\ 引脚定义：我们使用了 const int 来定义引脚号，这样如果以后接线变了，只需要修改顶部的定义，不用去代码里到处找数字。

2. 函数封装：我们将4WD智能车的动作（前进advance、后退back、左转turnLeft、右转turnRight、停止stopCar）写成了独立的函数。这样做可以让主程序 loop() 看起来非常清晰，就像在读故事一样：“如果左边偏了，就调用左转函数”。
