第16课蓝牙遥控智能车#

16.1 项目介绍：#

在之前的课程中，我们学习了如何使用红外线遥控器来控制智能车。虽然红外遥控很方便，但它有一个缺点：必须对准接收头，且距离有限。

在这节课中，我们将升级我们的智能车，使用**蓝牙（Bluetooth）**技术进行控制。蓝牙是一种无线通信技术，可以让手机和智能车在没有物理连接的情况下“对话”。

在这个项目中：

控制端（主机）：你的智能手机。我们需要在手机上安装一个专用的蓝牙APP。
被控制端（从机）：装有蓝牙模块的智能车。

通过手机APP上的按钮，我们可以发送指令给智能车，让它前进、后退、转弯，甚至可以在车头的8x16 LED点阵屏上显示相应的箭头图案，非常酷！

16.2 工作原理与流程图：#

通信流程

1. 配对连接：手机蓝牙搜索并连接到智能车上的蓝牙模块。
2. 发送指令：当你按下手机APP上的按钮时，APP会向蓝牙模块发送一个特定的字符（例如按下“前进”发送字符 F）。
3. 接收处理：智能车上的Arduino通过串口（Serial）接收到这个字符。
4. 执行动作：程序判断收到的字符是什么，然后控制电机驱动板让车轮转动，同时控制LED点阵屏显示对应的图案。

调试步骤

在编写正式代码前，我们需要知道手机APP发出的每个按钮对应什么字符。

1. 先取下蓝牙模块（防止上传代码时干扰串口）。
2. 将测试代码上传到Arduino。

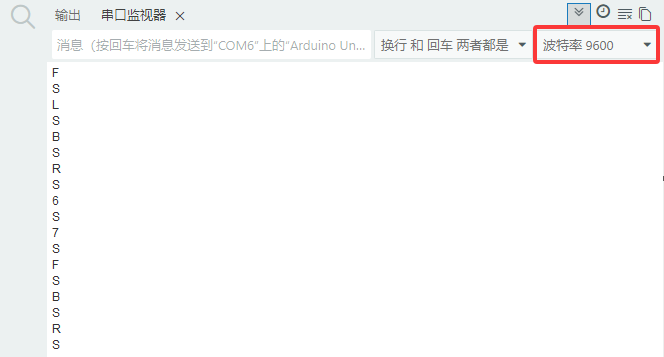

3. 连接蓝牙模块，打开串口监视器，设置波特率为 9600。
4. 用手机APP连接蓝牙，按下不同按钮，观察串口监视器收到的字符。

按钮功能对照表

经过测试，我们整理了手机APP按钮、发送字符与小车功能的对应关系：

经过测试，我们得出了手机APP上各个按钮对应的控制字符和各个按钮对应的功能，这里我们整理了一个表格如下：

按钮图示	功能说明	控制字符逻辑
	配对连接蓝牙模块	-
	断开蓝牙连接	-
	前进	按住发送 `F`；松开发送 `S`
	后退	按住发送 `B`；松开发送 `S`
	左旋转	按住发送 `L`；松开发送 `S`
	右旋转	按住发送 `R`；松开发送 `S`
	加速，最大加到255	按住发送 `a`；松开发送 `S`
	减速，最小减到0	按住发送 `d`；松开发送 `S`
	方向感应控制开关	点击切换开启/退出
	避障功能开关	点击发送 `Y`，再次点击发送 `S`
	循线功能开关	点击发送 `X`，再次点击发送 `S`
	跟随功能开关	点击发送 `U`，再次点击发送 `S`
	画地为牢功能开关	点击发送 `G`，再次点击发送 `S`

特别提醒： 本节课主要实现基础的蓝牙遥控运动（前进、后退、左转、右转、停止），对应的核心字符为F，B，L，R，S。

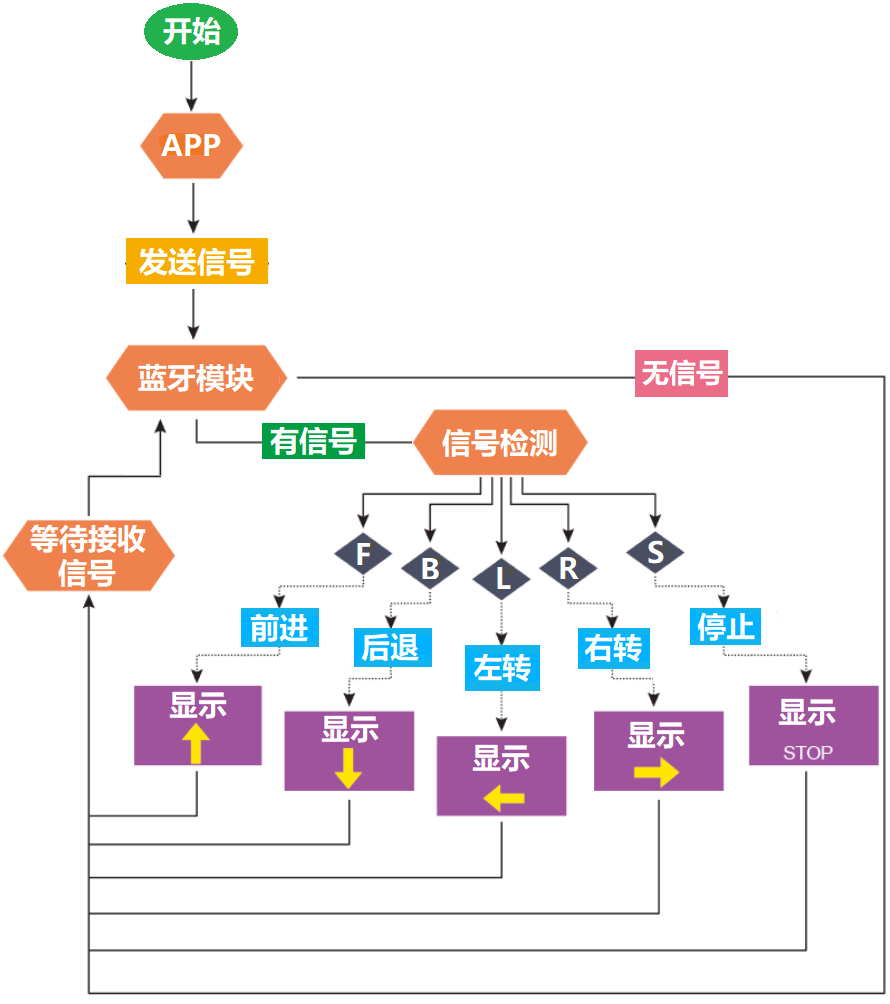

流程图

16.3 项目组件：#

组装好的智能车(未插上蓝牙模块) *1	USB线 *1	5号(1.5V)电池 *6（电池自备）

蓝牙模块 *1	手机/平板 *1

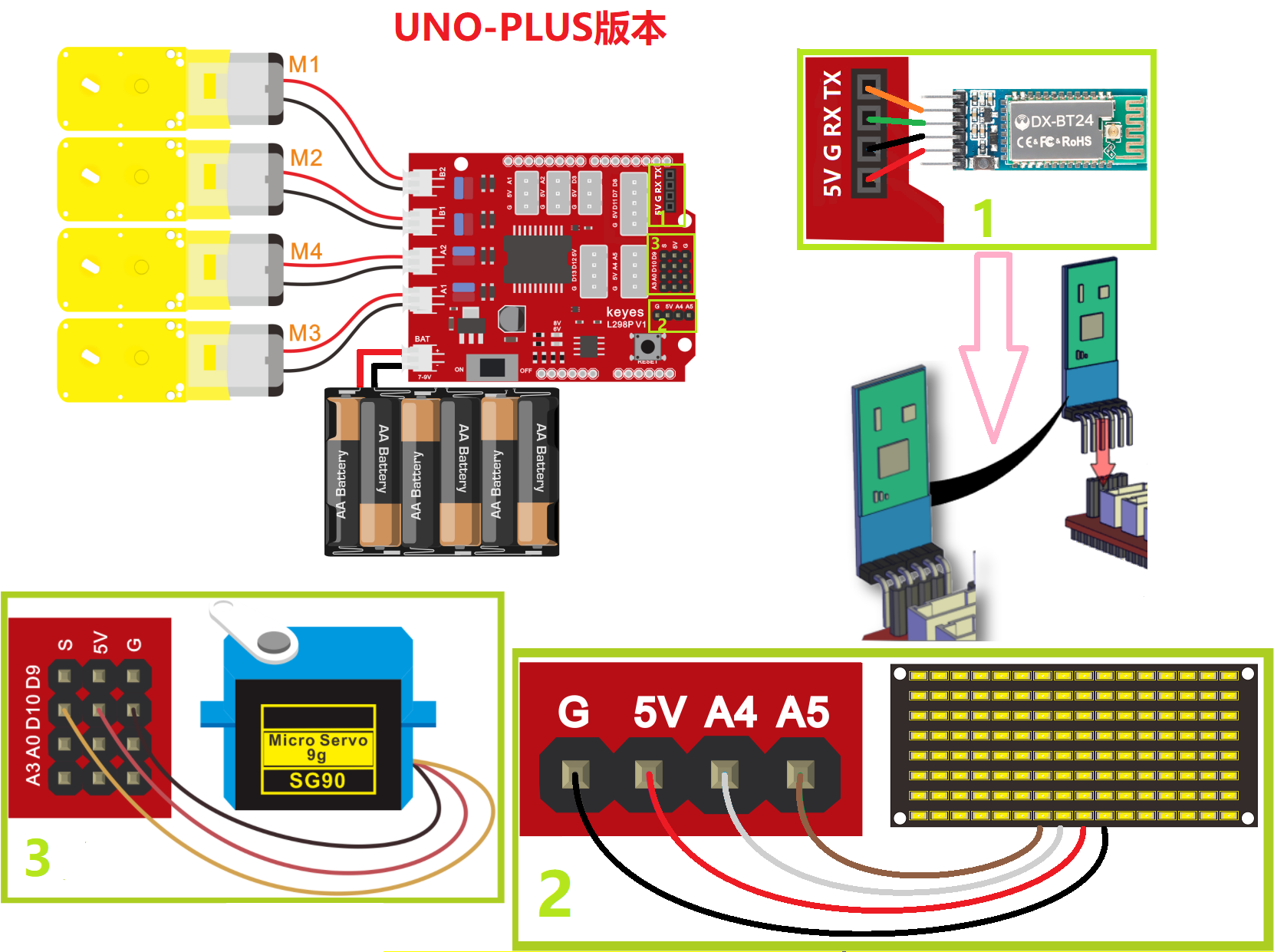

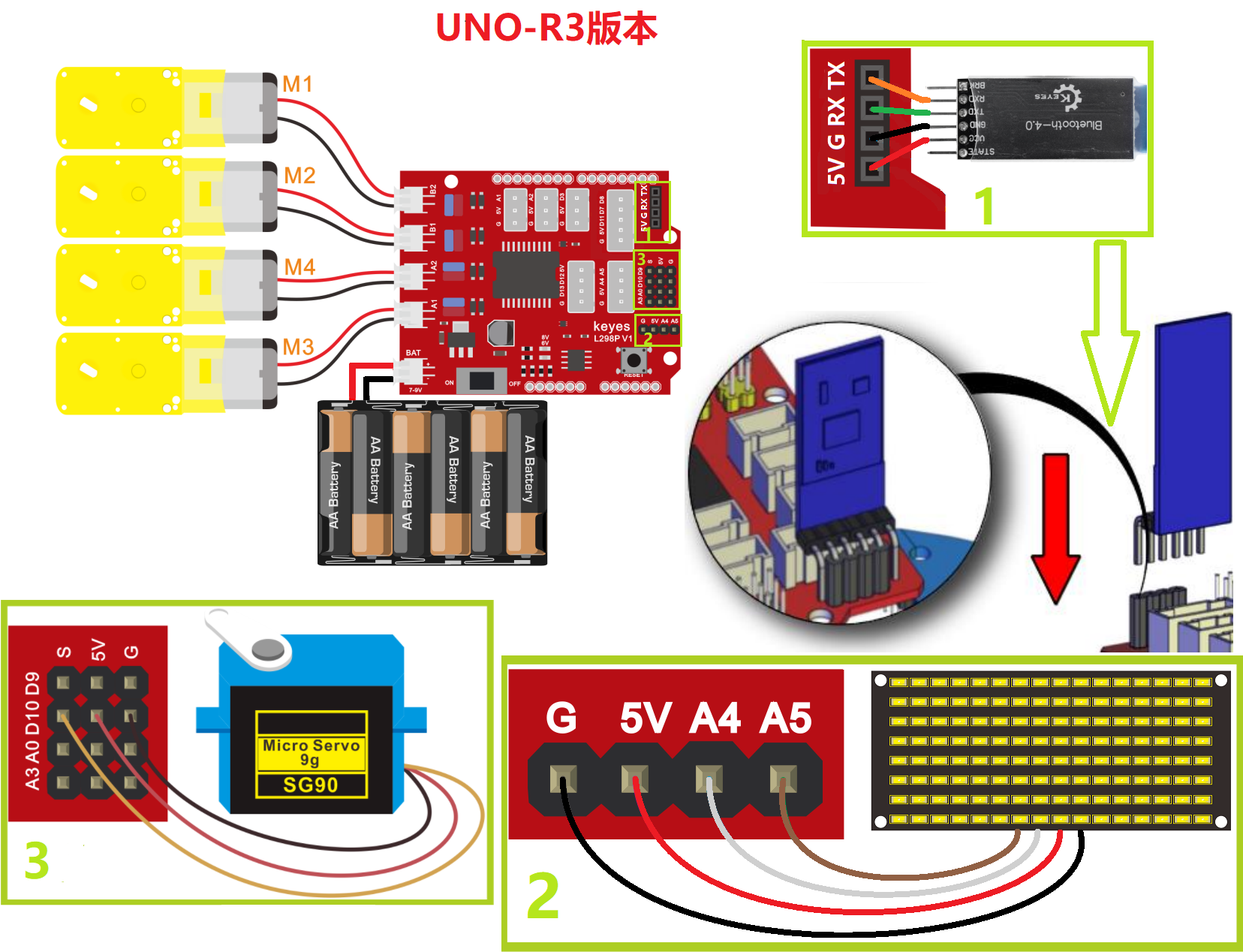

16.4 接线图：#

⚠️ 特别注意：4WD智能车已经组装好了，这里不需要把舵机、8x16 LED点阵模块和4个电机拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

蓝牙模块	电机驱动扩展板
EN	-
VCC	5V
GND	G
TXD	RX
RXD	TX
STATE	-

8x16 LED点阵模块	电机驱动扩展板
GND	G
VCC	5V
SDA	A4
SCL	A5

舵机	电机驱动扩展板
棕色线	G
红色线	5V
橙色线	S（D10）

电机	电机驱动扩展板
左侧电机（M1）	B2
左侧电机（M2）	B1
右侧电机（M3）	A1
右侧电机（M4）	A2

⚠️ 特别注意：

上传示例代码前，蓝牙模块可以先不直插到电机驱动扩展板上！因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果连接到电机驱动扩展板上，示例代码上传会失败。示例代码上传成功后，再插回蓝牙模块。
接线时请确保电源断开(拔掉Arduino主控板上的USB线或将电机驱动扩展板上的拨码开关拨到 “OFF” 端)，避免短路。
电源连接：电池盒电源接到电机驱动扩展板的 BAT 接口（注意正负极不要接反），端口正反面，请勿反插，否则会损坏端口。
电池正负极切勿接反，否则可能烧毁电机驱动扩展板。

16.5 示例代码：#

⚠️ 重要提示：

上传示例代码前，请务必拔掉蓝牙模块！因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果不拔掉，示例代码上传会失败。示例代码上传成功后，再插回蓝牙模块。

/*
  keyes 4WD 多功能智能车
  课程 16
  蓝牙控制机器人
  http://www.keyes-robot.com
*/

// 数组，用于存储图案数据，可以自己计算也可以从取模工具中获得
unsigned char START_01[] = {0x01, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0x80, 0x80, 0x40, 0x20, 0x10, 0x08, 0x04, 0x02, 0x01};
unsigned char FRONT[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x24, 0x12, 0x09, 0x12, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char BACK_01[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x24, 0x48, 0x90, 0x48, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char LEFT[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x44, 0x28, 0x10, 0x44, 0x28, 0x10, 0x44, 0x28, 0x10, 0x00};
unsigned char RIGHT[] = {0x00, 0x10, 0x28, 0x44, 0x10, 0x28, 0x44, 0x10, 0x28, 0x44, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char STOP_01[] = {0x2E, 0x2A, 0x3A, 0x00, 0x02, 0x3E, 0x02, 0x00, 0x3E, 0x22, 0x3E, 0x00, 0x3E, 0x0A, 0x0E, 0x00};
unsigned char CLEAR[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};

#define SCL_PIN  A5  // 时钟引脚 A5
#define SDA_PIN  A4  // 数据引脚 A4

#define MA_PIN  2    // 电机M3,M4方向控制引脚 D2
#define PWMA_PIN  6  // 电机M3,M4速度控制引脚 D6
#define MB_PIN  4    // 电机M1,M2方向控制引脚 D4
#define PWMB_PIN  5  // 电机M1,M2速度控制引脚 D5

char blueVal;

void setup() {
  Serial.begin(9600);  // 设置波特率为9600
  pinMode(MA_PIN, OUTPUT);  // 配置电机引脚为输出模式
  pinMode(PWMA_PIN, OUTPUT);
  pinMode(MB_PIN, OUTPUT);
  pinMode(PWMB_PIN, OUTPUT);

  pinMode(SCL_PIN, OUTPUT);  // 设置点阵屏IIC引脚为输出
  pinMode(SDA_PIN, OUTPUT);

  matrixDisplay(CLEAR);  // 清屏
  matrixDisplay(START_01);
}

void loop() {
  if (Serial.available() > 0) {  // 接收到蓝牙信号
    blueVal = Serial.read();  // 读取蓝牙信号
    Serial.println(blueVal);  // 串口监视器显示蓝牙信号
    switch (blueVal) {
      case 'F':  advance();  matrixDisplay(FRONT);  break;  // 前进
      case 'B':  back();     matrixDisplay(BACK_01); break;  // 后退
      case 'L':  turnLeft(); matrixDisplay(LEFT);   break;  // 左旋转
      case 'R':  turnRight();matrixDisplay(RIGHT);  break;  // 右旋转
      case 'S':  stopCar();  matrixDisplay(STOP_01); break;  // 停止
    }
  }
}

/* 功能：小车前进 */
void advance() {
  digitalWrite(MA_PIN, HIGH);    // 电机A正转
  analogWrite(PWMA_PIN, 200);    // 电机A速度为200
  digitalWrite(MB_PIN, HIGH);    // 电机B正转
  analogWrite(PWMB_PIN, 200);    // 电机B速度为200
}

/* 功能：小车后退 */
void back() {
  digitalWrite(MA_PIN, LOW);     // 电机A反转
  analogWrite(PWMA_PIN, 200);    // 电机A速度为200
  digitalWrite(MB_PIN, LOW);     // 电机B反转
  analogWrite(PWMB_PIN, 200);    // 电机B速度为200
}

/* 功能：小车左旋转 */
void turnLeft() {
  digitalWrite(MA_PIN, HIGH);    // 电机A正转
  analogWrite(PWMA_PIN, 200);    // 电机A速度为200
  digitalWrite(MB_PIN, LOW);     // 电机B反转
  analogWrite(PWMB_PIN, 200);    // 电机B速度为200
}

/* 功能：小车右旋转 */
void turnRight() {
  digitalWrite(MA_PIN, LOW);     // 电机A反转
  analogWrite(PWMA_PIN, 200);    // 电机A速度为200
  digitalWrite(MB_PIN, HIGH);    // 电机B正转
  analogWrite(PWMB_PIN, 200);    // 电机B速度为200
}

/* 功能：小车停止 */
void stopCar() {
  analogWrite(PWMA_PIN, 0);      // 电机A速度为0
  analogWrite(PWMB_PIN, 0);      // 电机B速度为0
}

/* 功能：点阵屏显示 */
void matrixDisplay(unsigned char matrixValue[]) {
  IICStart();               // 开始数据传输
  IICSend(0xc0);            // 选择地址
  for (int i = 0; i < 16; i++) {  // 发送16字节图案数据
    IICSend(matrixValue[i]);       // 传输图案数据
  }
  IICEnd();                 // 结束数据传输

  IICStart();
  IICSend(0x8A);            // 显示控制，选择脉宽为4/16
  IICEnd();
}

/* 功能：IIC数据传输开始条件 */
void IICStart() {
  digitalWrite(SCL_PIN, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_PIN, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_PIN, LOW);
  delayMicroseconds(3);
}

/* 功能：IIC传输一个字节数据 */
void IICSend(unsigned char sendData) {
  for (char i = 0; i < 8; i++) {  // 每个字节8位
    digitalWrite(SCL_PIN, LOW);    // 时钟拉低，准备改变数据线状态
    delayMicroseconds(3);
    if (sendData & 0x01) {         // 判断最低位是1还是0
      digitalWrite(SDA_PIN, HIGH);
    } else {
      digitalWrite(SDA_PIN, LOW);
    }
    delayMicroseconds(3);
    digitalWrite(SCL_PIN, HIGH);   // 时钟拉高，数据传输
    delayMicroseconds(3);
    sendData = sendData >> 1;      // 右移一位，准备传输下一位
  }
}

/* 功能：IIC数据传输结束条件 */
void IICEnd() {
  digitalWrite(SCL_PIN, LOW);
  delayMicroseconds(3);
  digitalWrite(SDA_PIN, LOW);
  delayMicroseconds(3);
  digitalWrite(SCL_PIN, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_PIN, HIGH);
  delayMicroseconds(3);
}

16.6 项目结果：#

⚠️ 重要提示：

- 上传示例代码前，请务必拔掉蓝牙模块！因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果不拔掉，示例代码上传会失败。示例代码上传成功后，再插回蓝牙模块。

外接电源，将电机驱动扩展板上的拨码开关拨到 “OFF” 端。选择好正确的开发板板型（Arduino Uno）和适当的串口端口（COMxx），然后单击 Arduino_2.3.6-a40 按钮上传示例代码至Arduino控制板。

打开电源：将电机驱动扩展板上的拨码开关拨到 “ON” 端。
插上蓝牙模块，确认接线无误。
连接好蓝牙模块，上电后，蓝牙模块上的LED闪烁。

⚠️ 特别提醒：这里是以安卓系统(Android)手机/平板操作为例，苹果系统(IOS)在这里就不多讲，自己可以参照。

打开手机/平板上的蓝牙。
点击手机/平板上的APP图标，进入APP界面，显示如下图：
点击APP界面左上角的图标 “CONNECT”，搜索到对应的蓝牙设备（BT24–针对UNO-PLUS版本 // HMSoft–针对UNO-R3版本），上下滑动找到对应的蓝牙设备（BT24–针对UNO-PLUS版本 // HMSoft–针对UNO-R3版本），显示如下图：
点击 “connect” 来连接蓝牙，蓝牙连接成功后，“connect” 字样会变成 “is connected” 字样，显示如下图。这时，蓝牙模块上的LED变为常亮。

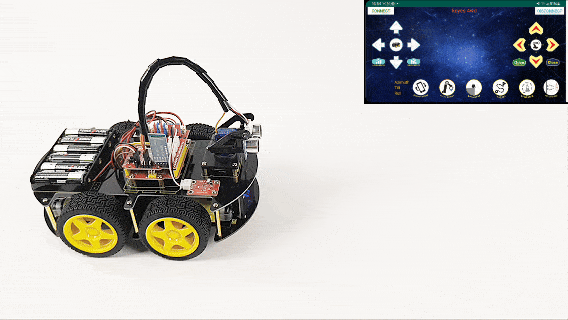

操控4WD智能车：
- 按住键，小车向前移动，8x16 LED点阵屏显示向上箭头。
- 按住键，小车向后移动，8x16 LED点阵屏显示向下箭头。
- 按住键，小车左转，8x16 LED点阵屏显示向左箭头。
- 按住键，小车右转，8x16 LED点阵屏显示向右箭头。
- 松开按键，小车停止，屏幕显示停止标志。
- 点击键，开启手机方向感应控制，再次点击键，退出方向感应控制。
