第11课画地为牢智能车#

11.1 项目介绍：#

在前面的课程中，我们已经学习了智能车上各个传感器、模块和扩展板的使用方法。今天，我们将把这些知识结合起来，制作一个有趣的“画地为牢”智能车。

什么是“画地为牢”？在这个实验中，我们会在地面上用黑色胶带贴出一个封闭的圆圈或方框（就像画了一个牢笼）。智能车的任务是：只要它在白色地面上行驶，就继续前进；一旦它的传感器检测到黑色的边界线，它就会立刻意识到“我碰到墙了”，然后后退并转弯，从而始终被困在这个黑线圈里面，无法逃脱。

11.2 工作原理：#

智能车底部安装了三个循迹传感器（左、中、右）。循迹传感器利用红外线的反射原理工作：

遇到白色地面：光线反射强，传感器输出低电平（0）。
遇到黑色线条：光线被吸收，反射弱，传感器输出高电平（1）。

控制逻辑如下：

左传感器	中传感器	右传感器	状态判断	小车动作
0 (白)	0 (白)	0 (白)	都在白地上，没碰到线	前进 (PWM 200)
1 (黑)	任意	任意	左边碰到线	后退然后左转
任意	1 (黑)	任意	中间碰到线	后退然后左转
任意	任意	1 (黑)	右边碰到线	后退然后左转

11.3 项目组件：#

组装好的智能车(未插上蓝牙模块) *1	USB线 *1	5号(1.5V)电池 *6（电池自备）

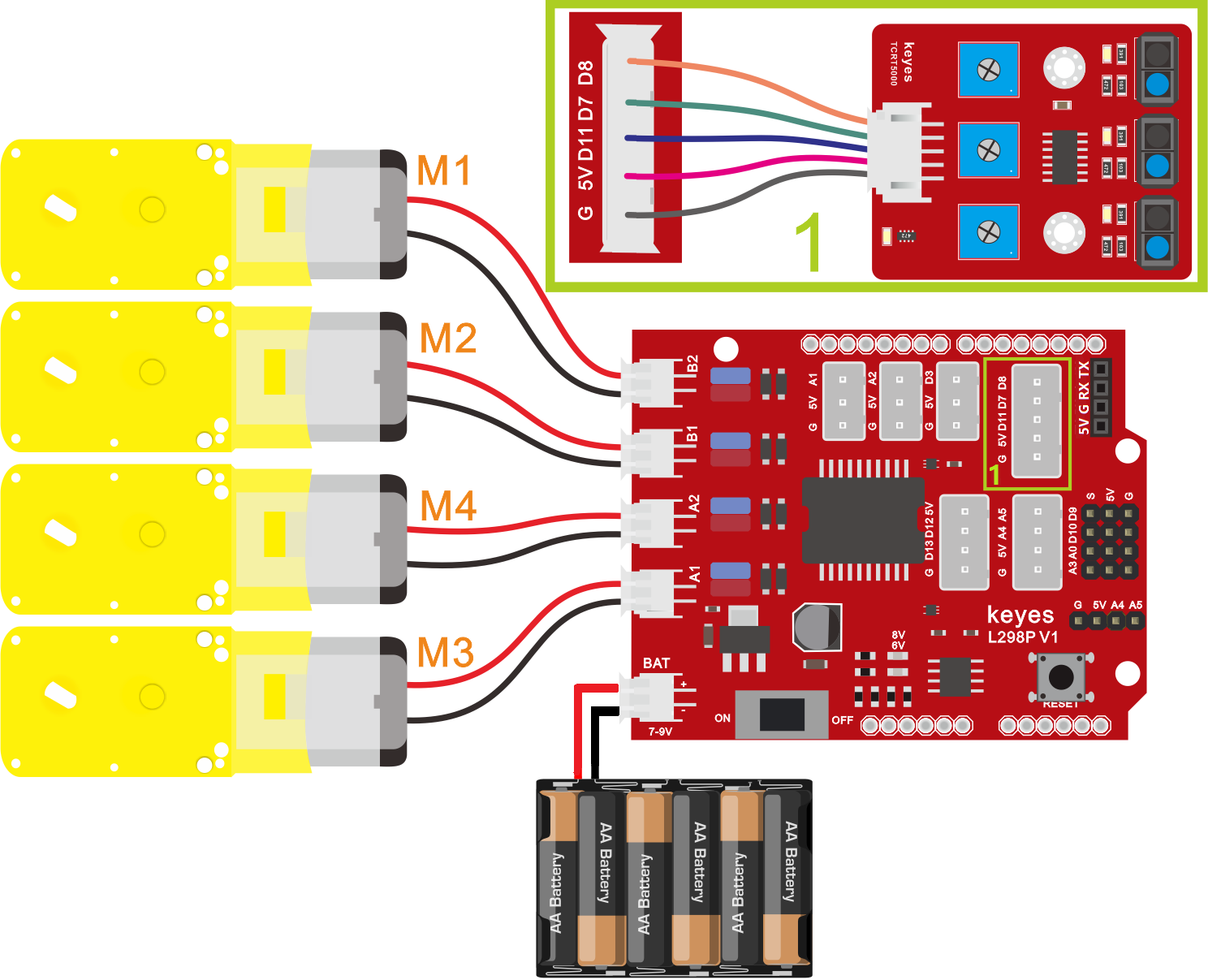

11.4 接线图：#

⚠️ 特别注意：4WD智能车已经组装好了，这里不需要把三路循迹模块和4个电机拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

三路循迹模块	电机驱动扩展板
S1右侧®	D8
S2中间(M)	D7
S3左侧(L)	D11
V	5V
G	G

电机	电机驱动扩展板
左侧电机（M1）	B2
左侧电机（M2）	B1
右侧电机（M3）	A1
右侧电机（M4）	A2

⚠️ 特别注意：

接线时请确保电源断开(拔掉Arduino主控板上的USB线或将电机驱动扩展板上的拨码开关拨到 “OFF” 端)，避免短路。
电源连接：电池盒电源接到电机驱动扩展板的 BAT 接口（注意正负极不要接反），端口正反面，请勿反插，否则会损坏端口。
电池正负极切勿接反，否则可能烧毁电机驱动扩展板。

11.5 示例代码：#

⚠️ 重要提示：

上传示例代码前，请务必拔掉蓝牙模块！因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果不拔掉，示例代码上传会失败。

/*
  keyes 4WD 多功能智能车
  课程 11
  线路跟踪机器人
  http://www.keyes-robot.com
*/
#define L_PIN 11      // 左边传感器引脚
#define M_PIN 7       // 中间传感器引脚
#define R_PIN 8       // 右边传感器引脚
#define MA 2          // 电机M3,M4方向控制引脚
#define PWMA 6        // 电机M3,M4速度控制引脚
#define MB 4          // 电机M1,M2方向控制引脚
#define PWMB 5        // 电机M1,M2速度控制引脚

int lVal, mVal, rVal;

/* 功能：小车前进 */
void advance() {
  digitalWrite(MA, HIGH);          // 电机A正转
  analogWrite(PWMA, 200);          // 电机A速度为200
  digitalWrite(MB, HIGH);          // 电机B正转
  analogWrite(PWMB, 200);          // 电机B速度为200
}

/* 功能：小车后退 */
void back() {
  digitalWrite(MA, LOW);           // 电机A反转
  analogWrite(PWMA, 200);          // 电机A速度为200
  digitalWrite(MB, LOW);           // 电机B反转
  analogWrite(PWMB, 200);          // 电机B速度为200
}

/* 功能：小车左转 */
void turnLeft() {
  digitalWrite(MA, HIGH);          // 电机A正转
  analogWrite(PWMA, 200);          // 电机A速度为200
  digitalWrite(MB, LOW);           // 电机B反转
  analogWrite(PWMB, 200);          // 电机B速度为200
}

/* 功能：小车右转 */
void turnRight() {
  digitalWrite(MA, LOW);           // 电机A反转
  analogWrite(PWMA, 200);          // 电机A速度为200
  digitalWrite(MB, HIGH);          // 电机B正转
  analogWrite(PWMB, 200);          // 电机B速度为200
}

/* 功能：小车停止 */
void stopCar() {
  analogWrite(PWMA, 0);            // 电机A速度为0
  analogWrite(PWMB, 0);            // 电机B速度为0
}

/* 功能：初始化设置 */
void setup() {
  Serial.begin(9600);              // 设置波特率为9600
  pinMode(L_PIN, INPUT);           // 循迹传感器引脚配置为输入模式
  pinMode(M_PIN, INPUT);           // 循迹传感器引脚配置为输入模式
  pinMode(R_PIN, INPUT);           // 循迹传感器引脚配置为输入模式
  pinMode(MA, OUTPUT);             // 电机方向控制引脚配置为输出模式
  pinMode(PWMA, OUTPUT);           // 电机速度控制引脚配置为输出模式
  pinMode(MB, OUTPUT);             // 电机方向控制引脚配置为输出模式
  pinMode(PWMB, OUTPUT);           // 电机速度控制引脚配置为输出模式
}

/* 功能：主循环，读取传感器并控制小车动作 */
void loop() {
  lVal = digitalRead(L_PIN);       // 读取左边传感器的值
  mVal = digitalRead(M_PIN);       // 读取中间传感器的值
  rVal = digitalRead(R_PIN);       // 读取右边传感器的值

  if (lVal == 0 && mVal == 0 && rVal == 0) {  // 当都没有检测到黑线时前进
    advance();
  } else {                                    // 任一传感器检测到黑线则后退再左转
    back();
    delay(500);                               // 后退延时
    turnLeft();
    delay(800);                               // 左转延时
  }
}

11.6 项目结果：#

⚠️ 重要提示：

上传示例代码前，请务必拔掉蓝牙模块！因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果不拔掉，示例代码上传会失败。

外接电源，将电机驱动扩展板上的拨码开关拨到 “OFF” 端。选择好正确的开发板板型（Arduino Uno）和适当的串口端口（COMxx），然后单击 Arduino_2.3.6-a40 按钮上传示例代码至Arduino控制板。

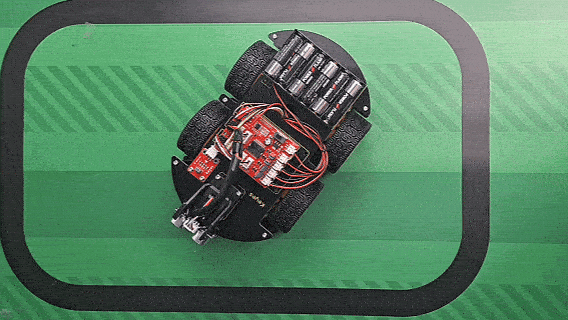

在地面上用黑色胶带贴一个大的封闭圆圈或方形。
将4WD智能车放在圆圈内部的白色区域。
开启电源，将电机驱动扩展板上的拨码开关拨到 “ON” 端。上电后，4WD智能车开始向前行驶。
当4WD智能车接近黑色边界时，它会立即停止前进，向后倒退一小段距离，然后向左转弯。转弯后，4WD智能车继续前进，从而始终在黑色边界围成的区域内运动，不会跑出去。

11.7 注意事项:#

1. 环境光线：三路循迹传感器受环境光影响较大。如果在阳光直射或非常昏暗的地方，可能检测不准确。建议在室内均匀光线下测试。

2. 黑色胶带质量：请使用哑光黑色电工胶带，反光率越低越好。如果胶带反光太强，传感器可能无法识别为“黑线”。

3. 延时调整：代码中的 delay(500) 和 delay(800)是经验值。如果你的4WD智能车后退太多或转弯角度不够，可以适当调整这两个数值。

如果4WD智能车总是冲出边界：增加后退时间或左转时间。
如果4WD智能车在边界处抖动厉害：减少后退时间。

4. 电池电量：电量不足会导致电机转速变慢，影响转弯效果，请确保电池电量充足。
