第01课 蓝牙多功能智能小车#
1.1 项目介绍：#
在本课程中，我们可不可以将蓝牙模块，8x16 LED点阵模块，舵机，超声波传感器，三路循迹模块，4个电机等传感器模块相互结合在一起，让小车变得更“聪明”呢？
答案是肯定的！在这一课中，我们将编写一个综合性的代码，将之前学过的所有功能融合在一起。通过手机蓝牙 APP 上的不同按钮，我们可以随时切换小车的运行模式（如手动控制、自动避障、循迹行驶等），让小车真正成为一辆多功能的智能机器人。
1.2 APP下载安装：#
⚠️ 特别提醒：如果已经在手机/平板上安装好了APP，则这一步骤可以直接跳过；否则，需要参照以下步骤在手机/平板上来安装APP。
步骤1： 在手机/平板浏览器的搜索框中输入官网链接：https://www.keyesrobot.cn/zh-cn/latest
步骤2： 点击 “下载中心”，进入下载中心页面。
步骤3： 在 “APP下载” 栏向下滑找到 keyes 4wd，根据自己的手机/平板系统选择对应的APP下载安装。
安卓系统(Android)

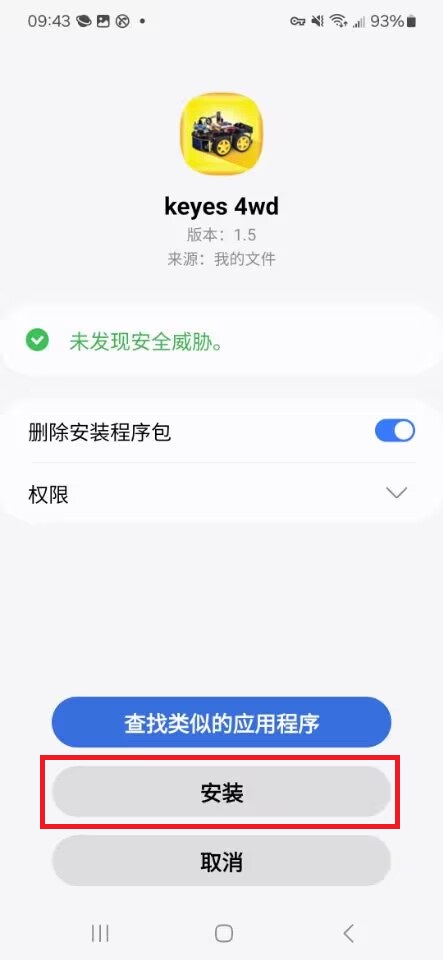

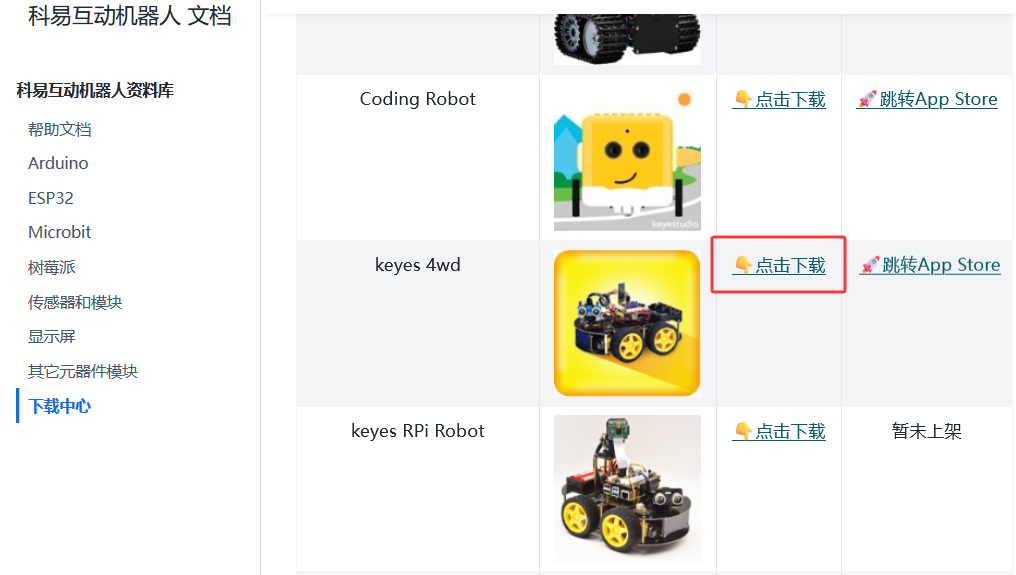

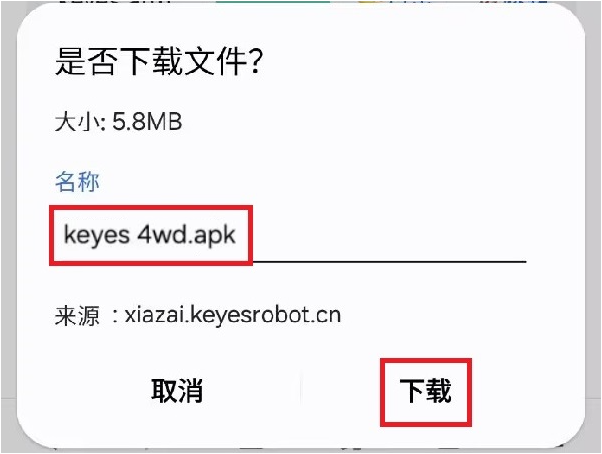

a. 点击 “点击下载” 按钮，下载对应的 “keyes 4wd.apk” 文件。
b. 按照安装提示进行下载安装。

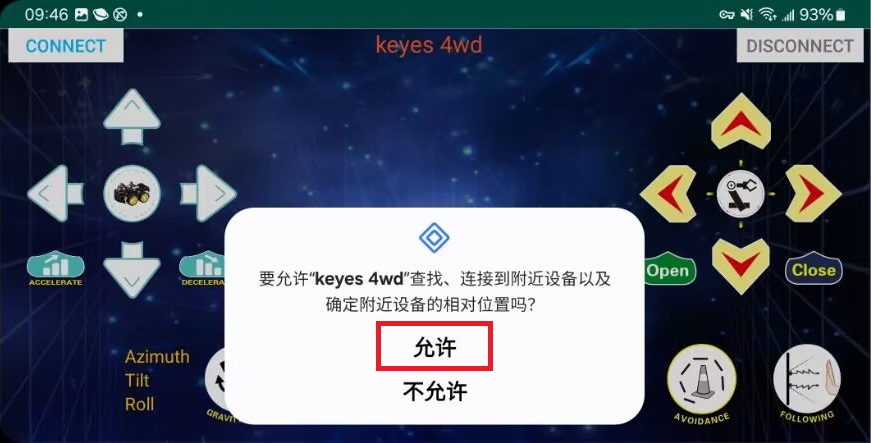

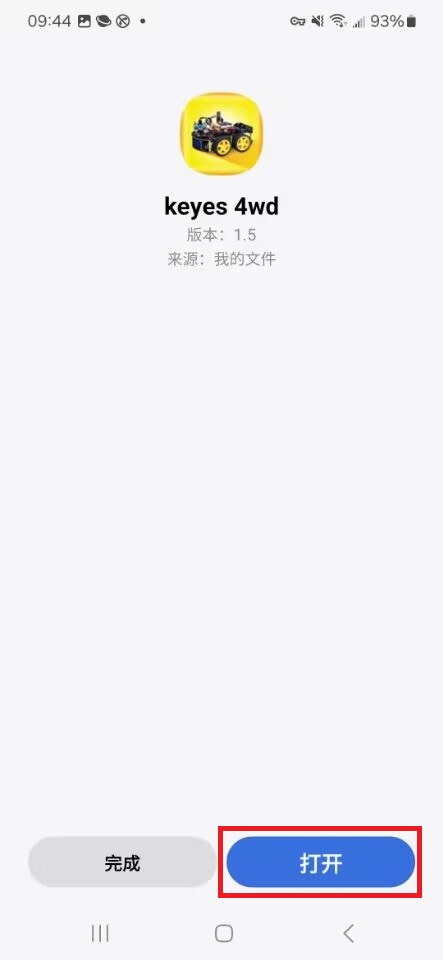

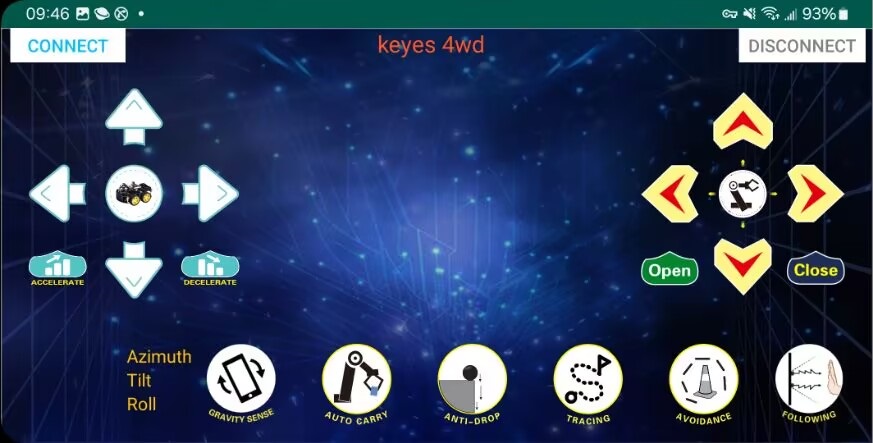

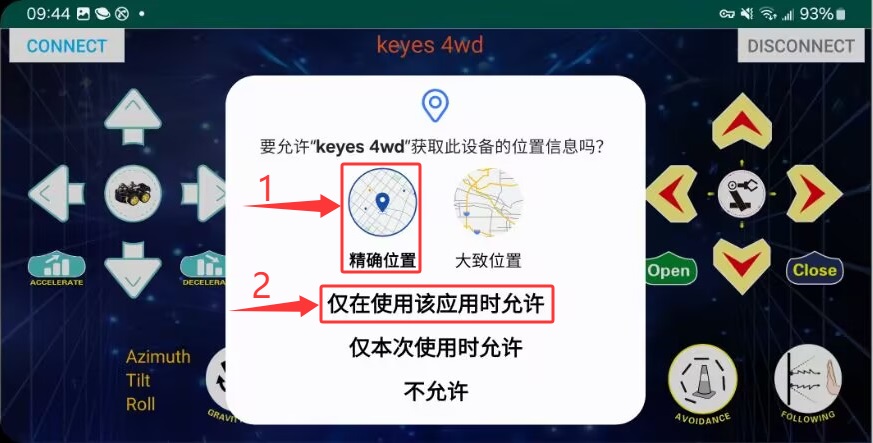

c. 下载安装后，打开 keyes 4wd APP，出现如下图界面，按照提示进行操作。
苹果系统(IOS)

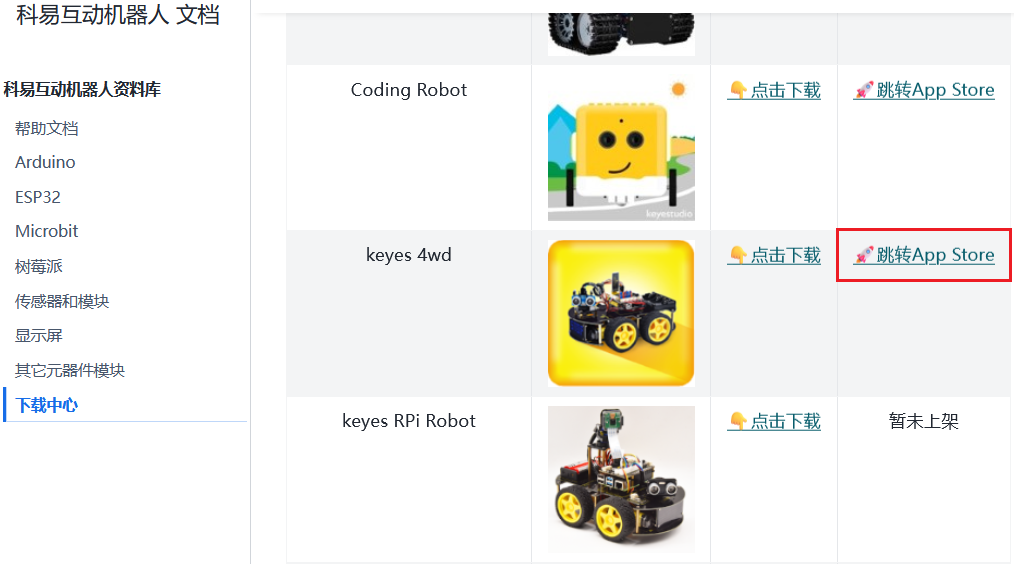

a. 点击 “跳转APP Store” 按钮，页面跳转到 APP Store

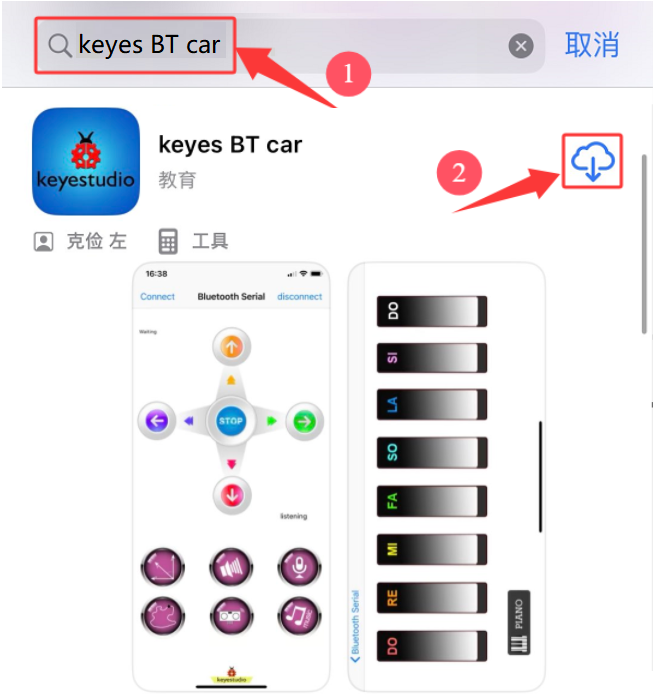

b. 在 APP Store 上搜索 keyes BT car ，选择 keyes BT car，然后点击
获取，等待下载安装APP即可。

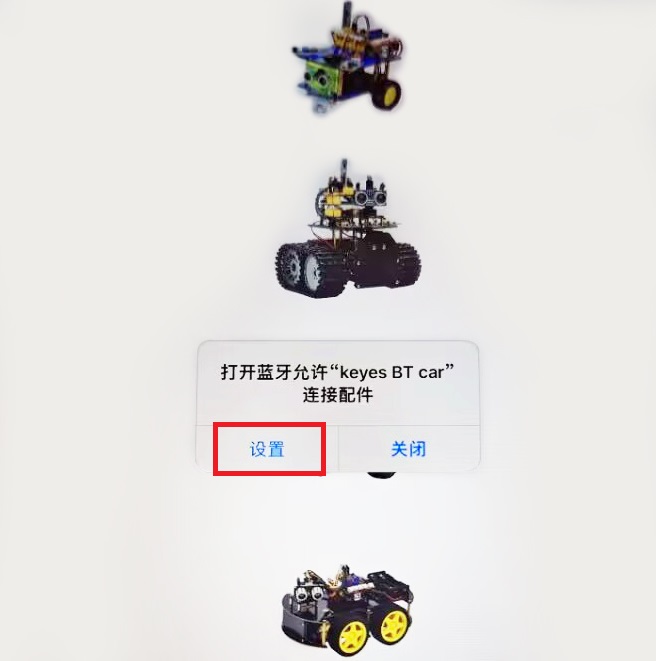

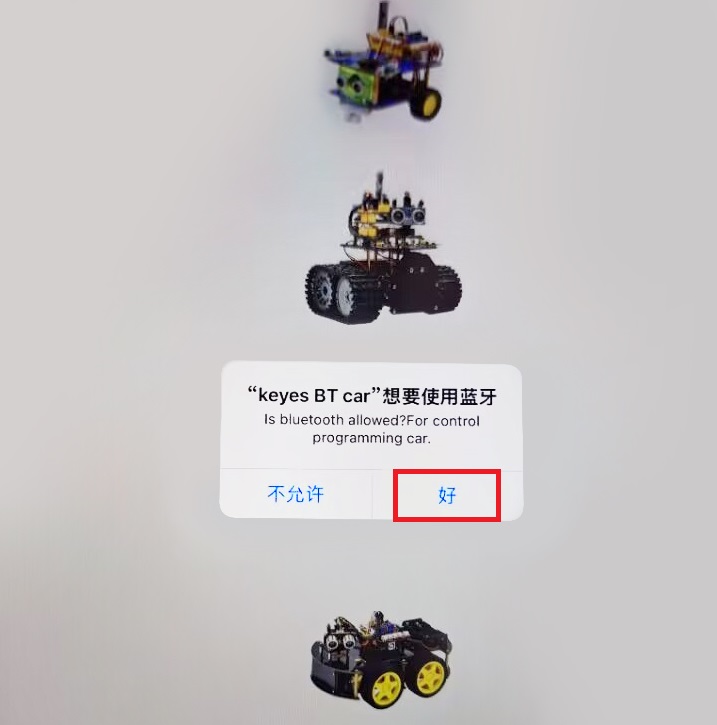

c. 下载安装后，打开 keyes BT car APP，出现如下图界面，参照提示进行相应的操作。
d. 打开手机/平板上的蓝牙。

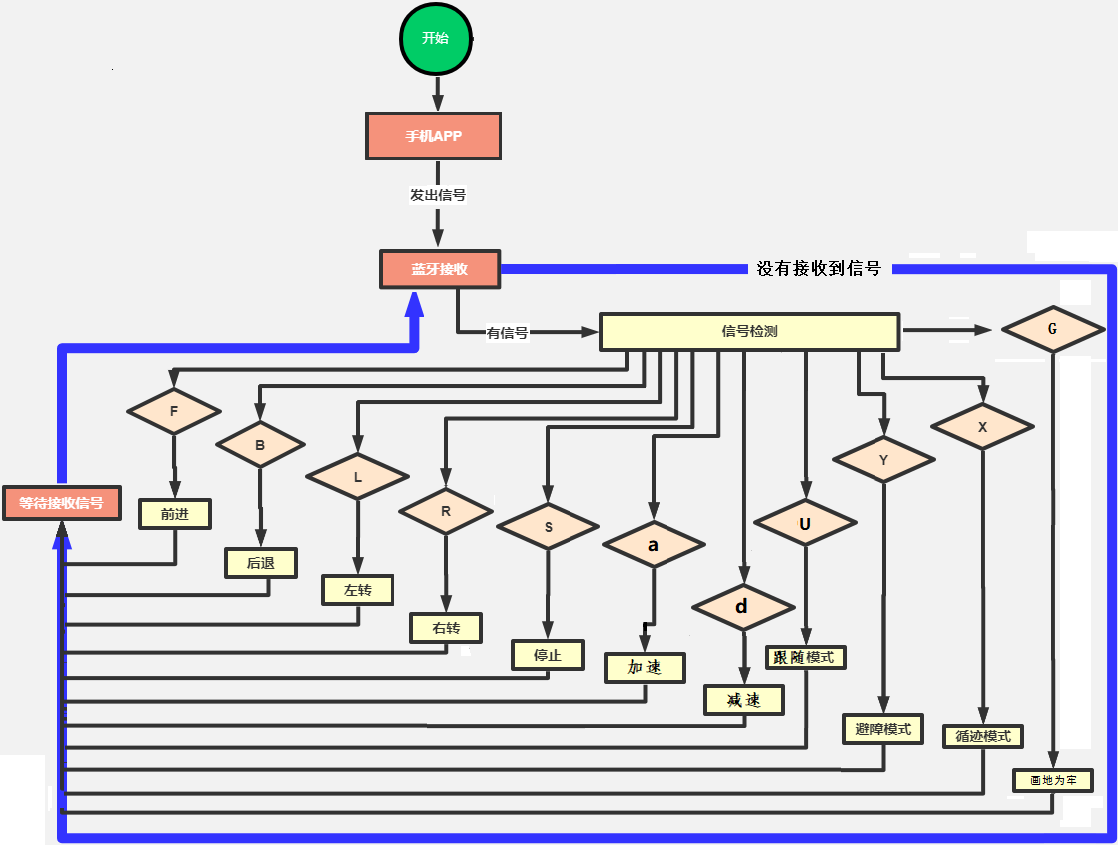

1.3 流程图：#
按照前面思路设计好智能车后，我们就需要按照设计思路开始制作智能车。我们需要设计对应的接线，测试代码，然后接线上传代码，运行，确保智能车能够实现理想中的功能。
1.4 项目组件：#
组装好的智能车(未插上蓝牙模块) *1 |
USB线 *1 |
5号(1.5V)电池 *6（电池自备） |
|---|---|---|
|
|
|
蓝牙模块 *1 |
手机/平板 *1 |
|
|
|

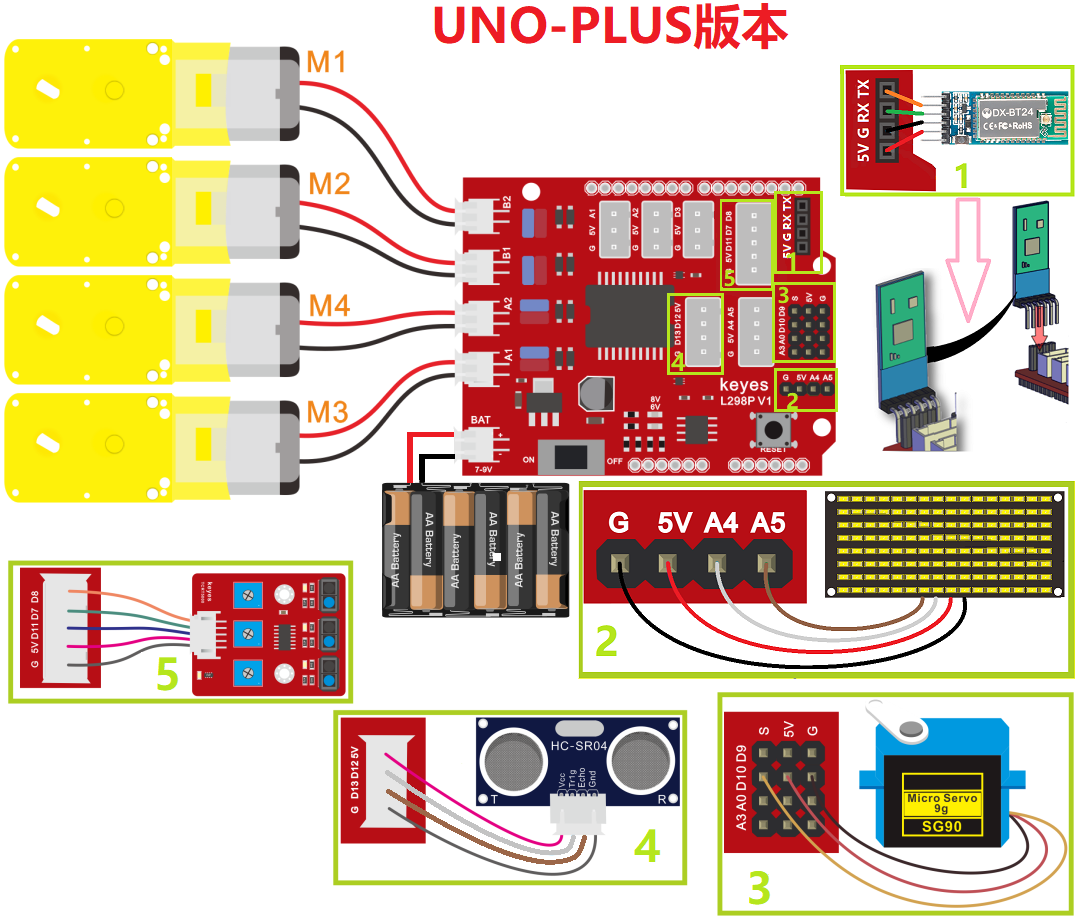

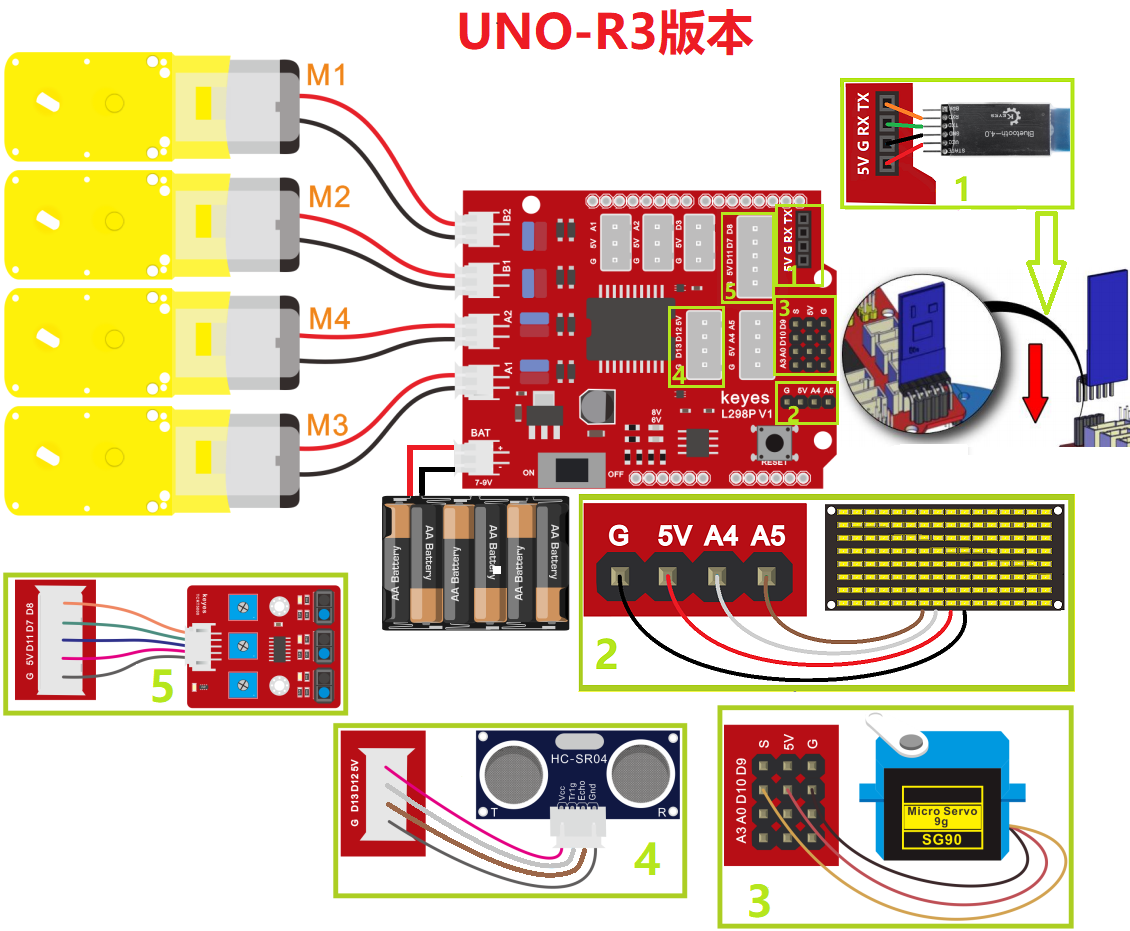

1.5 接线图：#
⚠️ 特别注意：4WD智能车已经组装好了，这里不需要把8x16 LED点阵模块、舵机、超声波传感器、三路循迹模块和4个电机拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！
蓝牙模块 |
电机驱动扩展板 |
|---|---|
EN |
- |
VCC |
5V |
GND |
G |
TXD |
RX |
RXD |
TX |
STATE |
- |
8x16 LED点阵模块 |
电机驱动扩展板 |
|---|---|
GND |
G |
VCC |
5V |
SDA |
A4 |
SCL |
A5 |
舵机 |
电机驱动扩展板 |
|---|---|
棕色线 |
G |
红色线 |
5V |
橙色线 |
S（D10） |
超声波传感器 |
电机驱动扩展板 |
|---|---|
Vcc |
5V |
Trig |
D12 |
Echo |
D13 |
Gnd |
G |
三路循迹模块 |
电机驱动扩展板 |
|---|---|
S1右侧® |
D8 |
S2中间(M) |
D7 |
S3左侧(L) |
D11 |
V |
5V |
G |
G |
电机 |
电机驱动扩展板 |
|---|---|
左侧电机（M1） |
B2 |
左侧电机（M2） |
B1 |
右侧电机（M3） |
A1 |
右侧电机（M4） |
A2 |
⚠️ 特别注意：
上传示例代码前，蓝牙模块可以先不直插到电机驱动扩展板上！因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果连接到电机驱动扩展板上，示例代码上传会失败。示例代码上传成功后，再插回蓝牙模块。
接线时请确保电源断开(拔掉Arduino主控板上的USB线或将电机驱动扩展板上的拨码开关拨到 “OFF” 端)，避免短路。
电源连接：电池盒电源接到电机驱动扩展板的 BAT 接口（注意正负极不要接反），端口正反面，请勿反插，否则会损坏端口。
电池正负极切勿接反，否则可能烧毁电机驱动扩展板。
1.6 示例代码：#
⚠️ 重要提示：
- 上传示例代码前，请务必拔掉蓝牙模块！ 因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果不拔掉，示例代码上传会失败。示例代码上传成功后，再插回蓝牙模块。
/*
keyes 4WD 多功能智能车
课程 01_1
蓝牙控制多功能四驱机器人
http://www.keyes-robot.com
*/
#include <Servo.h> // 导入舵机库
#define SCL_PIN A5 // 时钟引脚
#define SDA_PIN A4 // 数据引脚
#define L_PIN 11 // 左边传感器引脚
#define M_PIN 7 // 中间传感器引脚
#define R_PIN 8 // 右边传感器引脚
#define MA 2 // 电机M3,M4方向控制引脚
#define PWMA 6 // 电机M3,M4速度控制引脚
#define MB 4 // 电机M1,M2方向控制引脚
#define PWMB 5 // 电机M1,M2速度控制引脚
#define TRIG_PIN 12 // 超声波TRIG引脚
#define ECHO_PIN 13 // 超声波ECHO引脚
Servo myservo; // 舵机对象
unsigned char start01[] = {0x01, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0x80, 0x80, 0x40, 0x20, 0x10, 0x08, 0x04, 0x02, 0x01};
unsigned char front[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x24, 0x12, 0x09, 0x12, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char back01[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x24, 0x48, 0x90, 0x48, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char left[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x44, 0x28, 0x10, 0x44, 0x28, 0x10, 0x44, 0x28, 0x10, 0x00};
unsigned char right[] = {0x00, 0x10, 0x28, 0x44, 0x10, 0x28, 0x44, 0x10, 0x28, 0x44, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char STOP01[] = {0x2E, 0x2A, 0x3A, 0x00, 0x02, 0x3E, 0x02, 0x00, 0x3E, 0x22, 0x3E, 0x00, 0x3E, 0x0A, 0x0E, 0x00};
unsigned char speed_a[] = {0x00, 0x40, 0x20, 0x10, 0x08, 0x04, 0x02, 0xff, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0x00, 0x00};
unsigned char speed_d[] = {0x00, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0xff, 0x40, 0x20, 0x10, 0x08, 0x04, 0x02, 0x00, 0x00};
unsigned char clear[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
int irVal;
char blueVal;
int lVal, mVal, rVal;
int speeds = 150; // 初始速度
int distance, distanceL, distanceR;
/* 功能：初始化设置 */
void setup() {
Serial.begin(9600); // 设置串口波特率为9600
myservo.attach(10); // 绑定舵机引脚10
myservo.write(90); // 舵机初始角度90度
delay(500);
pinMode(L_PIN, INPUT); // 左传感器输入模式
pinMode(M_PIN, INPUT); // 中传感器输入模式
pinMode(R_PIN, INPUT); // 右传感器输入模式
pinMode(SCL_PIN, OUTPUT); // 点阵时钟引脚输出
pinMode(SDA_PIN, OUTPUT); // 点阵数据引脚输出
pinMode(TRIG_PIN, OUTPUT); // 超声波触发引脚输出
pinMode(ECHO_PIN, INPUT); // 超声波回声引脚输入
pinMode(MA, OUTPUT); // 电机A方向引脚输出
pinMode(PWMA, OUTPUT); // 电机A速度引脚输出
pinMode(MB, OUTPUT); // 电机B方向引脚输出
pinMode(PWMB, OUTPUT); // 电机B速度引脚输出
matrixDisplay(clear); // 点阵屏清屏
matrixDisplay(start01); // 显示启动图案
}
/* 功能：主循环，处理蓝牙和红外信号 */
void loop() {
if (Serial.available() > 0) { // 接收到蓝牙信号
blueVal = Serial.read(); // 读取蓝牙数据
Serial.println(blueVal); // 串口打印蓝牙数据
switch (blueVal) {
case 'F': advance(); matrixDisplay(front); break; // 前进
case 'B': back(); matrixDisplay(back01); break; // 后退
case 'L': turnL(); matrixDisplay(left); break; // 左转
case 'R': turnR(); matrixDisplay(right); break; // 右转
case 'S': stopp(); matrixDisplay(STOP01); break; // 停止
case 'a': speedsA(); matrixDisplay(speed_a); break; // 加速
case 'd': speedsD(); matrixDisplay(speed_d); break; // 减速
case 'U': follow(); break; // 跟随模式
case 'Y': avoid(); break; // 避障模式
case 'G': prison(); break; // 画地为牢模式
case 'X': track(); break; // 巡线模式
}
}
}
/* 功能：小车前进 */
void advance() {
digitalWrite(MA, HIGH); // 电机A正转
analogWrite(PWMA, speeds); // 电机A速度
digitalWrite(MB, HIGH); // 电机B正转
analogWrite(PWMB, speeds); // 电机B速度
}
/* 功能：小车后退 */
void back() {
digitalWrite(MA, LOW); // 电机A反转
analogWrite(PWMA, speeds); // 电机A速度
digitalWrite(MB, LOW); // 电机B反转
analogWrite(PWMB, speeds); // 电机B速度
}
/* 功能：小车左旋转 */
void turnL() {
digitalWrite(MA, HIGH); // 电机A正转
analogWrite(PWMA, speeds); // 电机A速度
digitalWrite(MB, LOW); // 电机B反转
analogWrite(PWMB, speeds); // 电机B速度
}
/* 功能：小车右旋转 */
void turnR() {
digitalWrite(MA, LOW); // 电机A反转
analogWrite(PWMA, speeds); // 电机A速度
digitalWrite(MB, HIGH); // 电机B正转
analogWrite(PWMB, speeds); // 电机B速度
}
/* 功能：小车停止 */
void stopp() {
analogWrite(PWMA, 0); // 电机A速度为0
analogWrite(PWMB, 0); // 电机B速度为0
}
/* 功能：加速函数 */
void speedsA() {
while (true) {
Serial.println(speeds); // 显示当前速度
if (speeds < 255) { // 最大速度255
speeds++;
delay(10); // 调节加速速度
}
if (Serial.available() > 0) {
blueVal = Serial.read();
if (blueVal == 'S') break; // 接收到‘S’停止加速
}
}
}
/* 功能：减速函数 */
void speedsD() {
while (true) {
Serial.println(speeds); // 显示当前速度
if (speeds > 0) { // 最小速度0
speeds--;
delay(10); // 调节减速速度
}
if (Serial.available() > 0) {
blueVal = Serial.read();
if (blueVal == 'S') break; // 接收到‘S’停止减速
}
}
}
/* 功能：获取超声波距离，单位厘米 */
int getDistance() {
digitalWrite(TRIG_PIN, LOW); // 触发引脚低电平2微秒
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH); // 触发引脚高电平10微秒
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW); // 触发引脚低电平
int distanceCm = pulseIn(ECHO_PIN, HIGH) / 58; // 计算距离
Serial.println(distanceCm); // 输出距离
return distanceCm;
}
/* 功能：跟随模式 */
void follow() {
int followFlag = 1;
while (followFlag) {
distance = getDistance(); // 获取距离
if (distance < 8) { // 距离小于8cm后退
back();
}
else if (distance >= 8 && distance < 13) { // 距离8~13cm停止
stopp();
}
else if (distance >= 13 && distance <= 35) { // 距离13~35cm前进
advance();
}
else { // 其他情况停止
stopp();
}
if (Serial.available() > 0) {
blueVal = Serial.read();
if (blueVal == 'S') { // 接收到‘S’退出跟随模式
followFlag = 0;
stopp();
}
}
}
}
/* 功能：避障模式 */
void avoid() {
int avoidFlag = 1;
while (avoidFlag) {
distance = getDistance(); // 获取前方距离
if (distance > 0 && distance < 20) { // 距离小于20cm停止避障
stopp();
matrixDisplay(STOP01); // 显示停止图案
delay(100);
myservo.write(180); // 舵机转到180度
delay(500);
distanceL = getDistance(); // 获取左侧距离
delay(100);
myservo.write(0); // 舵机转到0度
delay(500);
distanceR = getDistance(); // 获取右侧距离
delay(100);
if (distanceL > distanceR) { // 左侧距离大于右侧，左转
turnL();
matrixDisplay(left); // 显示左转图案
delay(1000);
myservo.write(90); // 舵机回中
matrixDisplay(front); // 显示前进图案
}
else { // 右侧距离大于左侧，右转
turnR();
matrixDisplay(right); // 显示右转图案
delay(1000);
myservo.write(90); // 舵机回中
matrixDisplay(front); // 显示前进图案
}
}
else { // 距离大于等于20cm前进
advance();
matrixDisplay(front); // 显示前进图案
}
if (Serial.available() > 0) {
blueVal = Serial.read();
if (blueVal == 'S') { // 接收到‘S’退出避障模式
avoidFlag = 0;
stopp();
}
}
}
}
/* 功能：画地为牢模式 */
void prison() {
int prisonFlag = 1;
while (prisonFlag) {
lVal = digitalRead(L_PIN); // 读取左传感器
mVal = digitalRead(M_PIN); // 读取中传感器
rVal = digitalRead(R_PIN); // 读取右传感器
if (lVal == 0 && mVal == 0 && rVal == 0) { // 无黑线前进
advance();
}
else { // 检测到黑线后退并左转
back();
delay(500);
turnL();
delay(800);
}
if (Serial.available() > 0) {
blueVal = Serial.read();
if (blueVal == 'S') { // 接收到‘S’退出模式
prisonFlag = 0;
stopp();
}
}
}
}
/* 功能：巡线模式 */
void track() {
int trackFlag = 1;
while (trackFlag) {
lVal = digitalRead(L_PIN); // 读取左传感器
mVal = digitalRead(M_PIN); // 读取中传感器
rVal = digitalRead(R_PIN); // 读取右传感器
if (mVal == 1) { // 中间检测到黑线
if (lVal == 1 && rVal == 0) { // 左边有黑线右边无，左转
turnL();
}
else if (lVal == 0 && rVal == 1) { // 右边有黑线左边无，右转
turnR();
}
else { // 其他情况前进
advance();
}
}
else { // 中间无黑线
if (lVal == 1 && rVal == 0) { // 左边有黑线右边无，左转
turnL();
}
else if (lVal == 0 && rVal == 1) { // 右边有黑线左边无，右转
turnR();
}
else { // 其他情况停止
stopp();
}
}
if (Serial.available() > 0) {
blueVal = Serial.read();
if (blueVal == 'S') { // 接收到‘S’退出巡线模式
trackFlag = 0;
stopp();
}
}
}
}
/* 功能：点阵屏显示函数 */
void matrixDisplay(unsigned char matrixValue[]) {
IICStart(); // 开始条件
IICSend(0xc0); // 选择地址
for (int i = 0; i < 16; i++) { // 发送16字节图案数据
IICSend(matrixValue[i]);
}
IICEnd(); // 结束传输
IICStart();
IICSend(0x8A); // 显示控制，脉宽4/16
IICEnd();
}
/* 功能：IIC传输开始条件 */
void IICStart() {
digitalWrite(SCL_PIN, HIGH);
delayMicroseconds(3);
digitalWrite(SDA_PIN, HIGH);
delayMicroseconds(3);
digitalWrite(SDA_PIN, LOW);
delayMicroseconds(3);
}
/* 功能：IIC传输数据 */
void IICSend(unsigned char sendData) {
for (char i = 0; i < 8; i++) { // 每个字节8位
digitalWrite(SCL_PIN, LOW); // 时钟拉低，准备改变数据线信号
delayMicroseconds(3);
if (sendData & 0x01) { // 判断最低位是1还是0
digitalWrite(SDA_PIN, HIGH);
} else {
digitalWrite(SDA_PIN, LOW);
}
delayMicroseconds(3);
digitalWrite(SCL_PIN, HIGH); // 时钟拉高，完成数据传输
delayMicroseconds(3);
sendData = sendData >> 1; // 右移一位，准备传输下一位
}
}
/* 功能：IIC传输结束条件 */
void IICEnd() {
digitalWrite(SCL_PIN, LOW);
delayMicroseconds(3);
digitalWrite(SDA_PIN, LOW);
delayMicroseconds(3);
digitalWrite(SCL_PIN, HIGH);
delayMicroseconds(3);
digitalWrite(SDA_PIN, HIGH);
delayMicroseconds(3);
}
1.7 项目结果：#
⚠️ 重要提示：
- 上传示例代码前，请务必拔掉蓝牙模块！ 因为蓝牙模块也占用Arduino的串口通信（TX/RX），如果不拔掉，示例代码上传会失败。示例代码上传成功后，再插回蓝牙模块。
外接电源，将电机驱动扩展板上的拨码开关拨到 “OFF” 端。选择好正确的开发板板型（Arduino Uno）和 适当的串口端口（COMxx），然后单击
按钮上传示例代码至Arduino控制板。
打开电源：将电机驱动扩展板上的拨码开关拨到 “ON” 端。
插上蓝牙模块，确认接线无误。
连接好蓝牙模块，上电后，蓝牙模块上的LED闪烁。
安卓系统(Android)

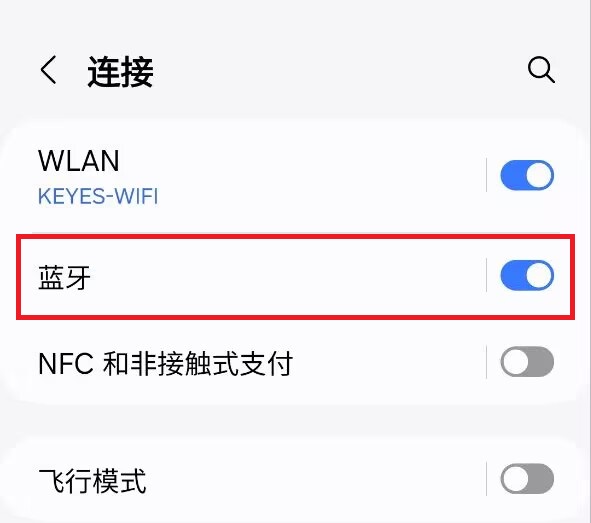

打开手机/平板上的蓝牙。
点击手机/平板上的APP图标
，进入APP界面，显示如下图：
点击APP界面左上角的

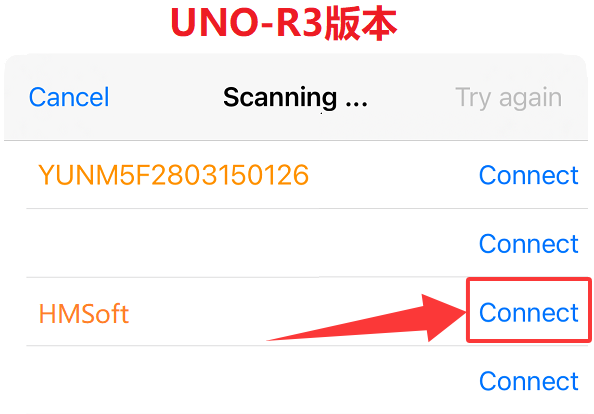

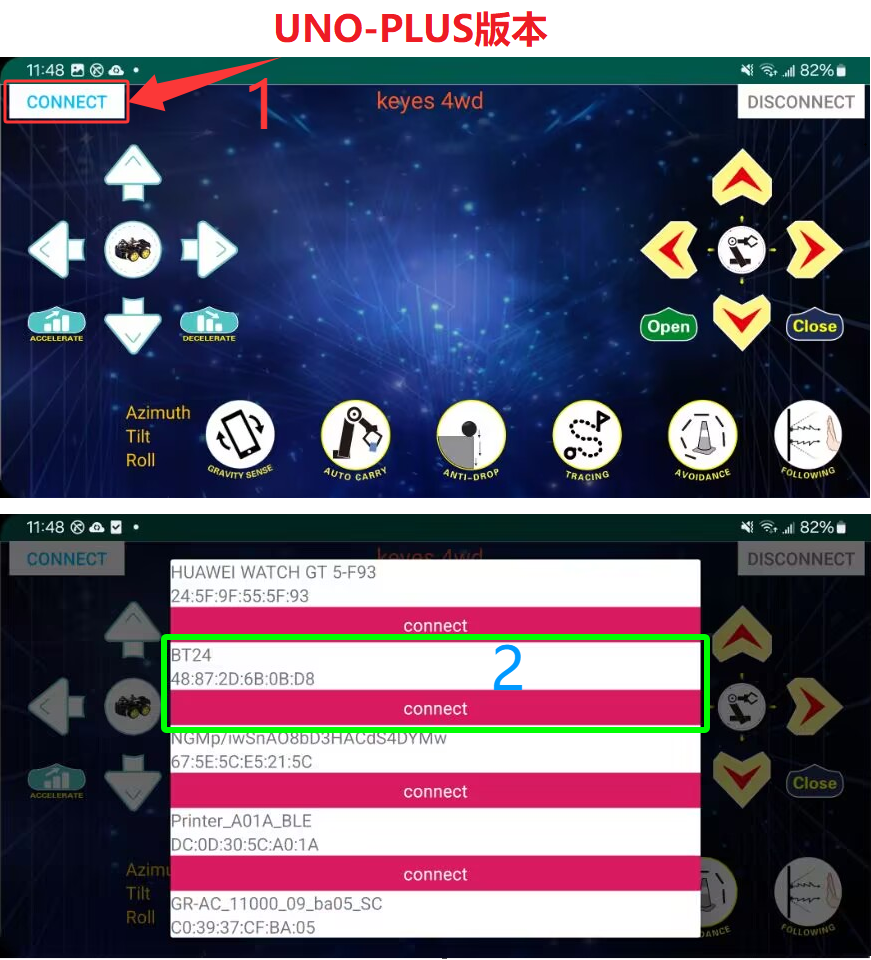

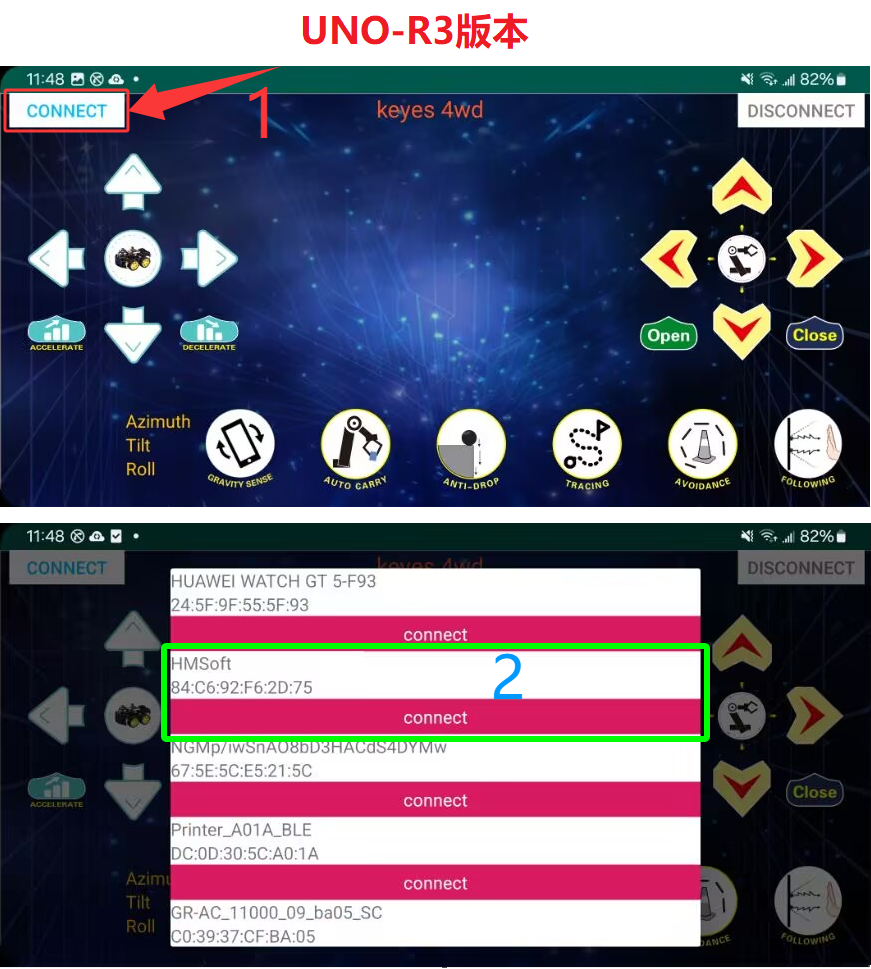

图标 “CONNECT”，搜索到对应的蓝牙设备（BT24–针对UNO-PLUS版本 // HMSoft–针对UNO-R3版本），上下滑动找到对应的蓝牙设备（BT24–针对UNO-PLUS版本 // HMSoft–针对UNO-R3版本），显示如下图：

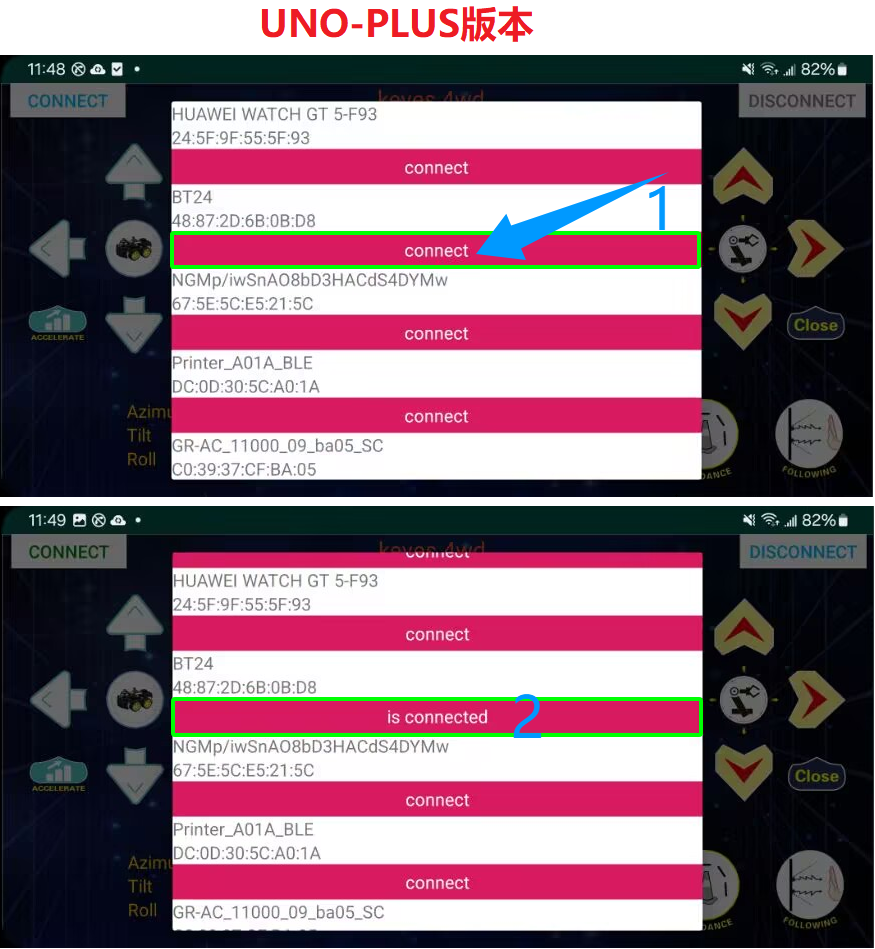

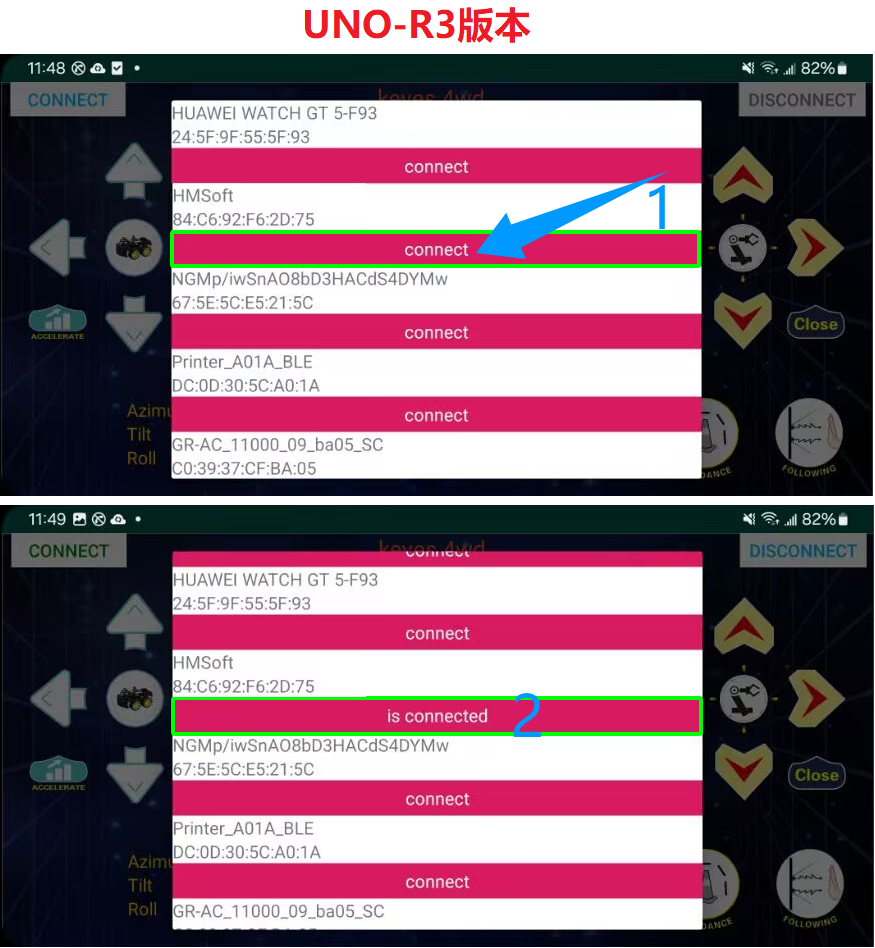

点击 “connect” 来连接蓝牙，蓝牙连接成功后，“connect” 字样会变成 “is connected” 字样，显示如下图。这时，蓝牙模块上的LED变为常亮。
苹果系统(iOS)
打开手机/平板上的蓝牙。
点击手机/平板上的APP图标
，进入APP界面，显示如下图：
点击APP界面左上角的

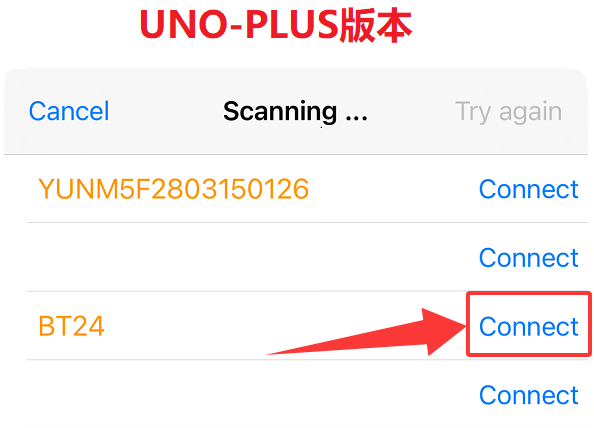

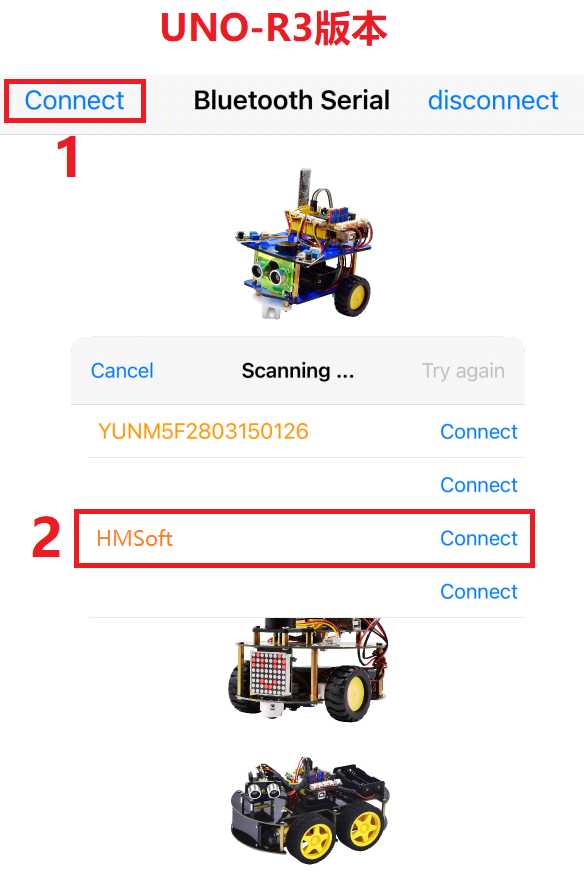

图标 “CONNECT”，搜索到对应的蓝牙设备（BT24–针对UNO-PLUS版本 // HMSoft–针对UNO-R3版本），上下滑动找到对应的蓝牙设备（BT24–针对UNO-PLUS版本 // HMSoft–针对UNO-R3版本），显示如下图：

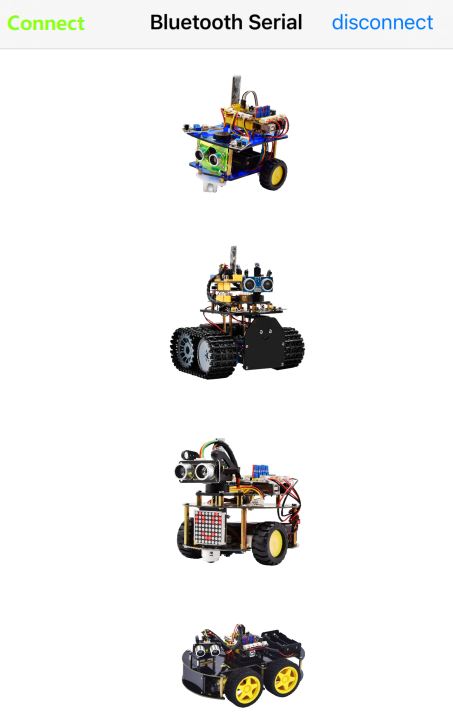

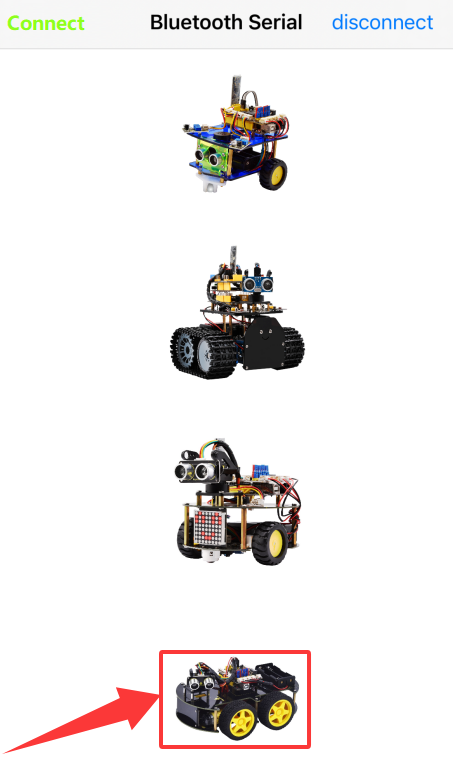

点击 “Connect” 来连接蓝牙，蓝牙连接成功后，蓝色字体“Connect” 字样会变成 绿色字体“Connect” 字样，显示如下图。这时，蓝牙模块上的LED变为常亮。

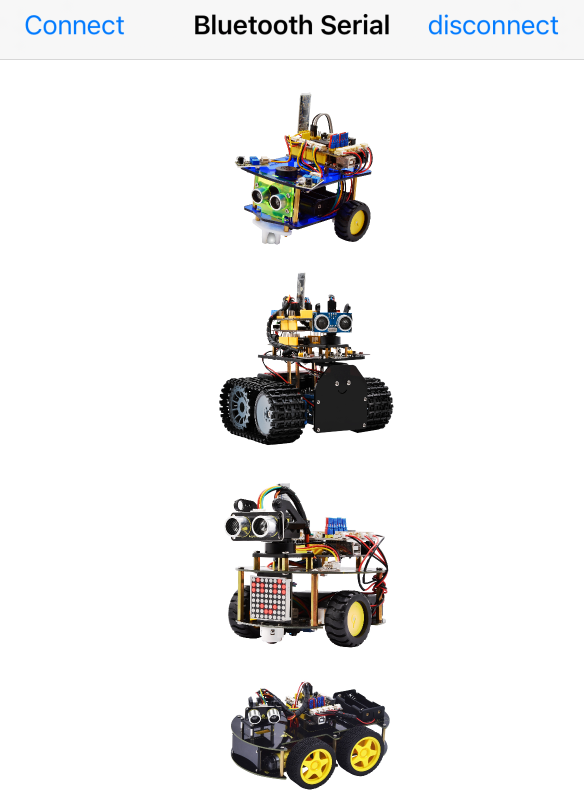

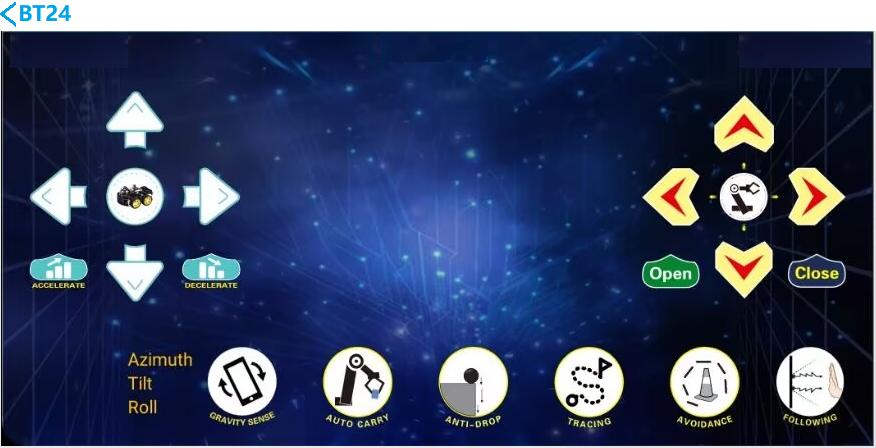

点击 “keyes 4wd” 图标
进入APP操作页面。

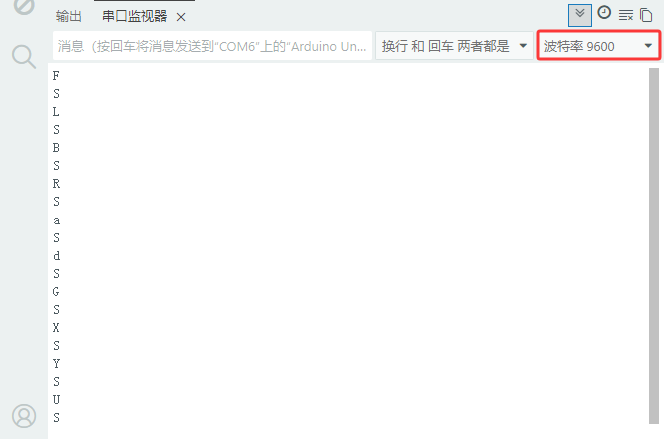

打开串口监视器，设置波特率为9600，按下APP界面上的各个按键，串口监视器窗口会打印对应的字符。
经过测试，我们得出了手机APP上各个按钮对应的控制字符和各个按钮对应的功能，这里我们整理了一个表格如下：
按钮图示 |
功能说明 |
控制字符逻辑 |
|---|---|---|
|
配对连接蓝牙模块 |
- |
|
断开蓝牙连接 |
- |
|
前进 |
按住发送 |
|
后退 |
按住发送 |
|
左旋转 |
按住发送 |
|
右旋转 |
按住发送 |
|
加速，最大加到255 |
按住发送 |
|
减速，最小减到0 |
按住发送 |
|
方向感应控制开关 |
点击切换开启/退出 |
|
避障功能开关 |
点击发送 |
|
循线功能开关 |
点击发送 |
|
跟随功能开关 |
点击发送 |
|
画地为牢功能开关 |
点击发送 |

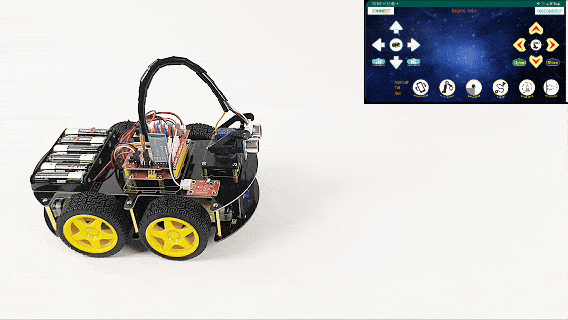

操控4WD智能车：
按住
键，4WD智能车向前移动，8x16 LED点阵屏显示向上箭头。按住
键，4WD智能车向后移动，8x16 LED点阵屏显示向下箭头。按住
键，4WD智能车向左转，8x16 LED点阵屏显示向左箭头。按住
键，4WD智能车向右转，8x16 LED点阵屏显示向右箭头。松开按键，4WD智能车停止，8x16 LED点阵屏显示停止 “STOP” 字样。
按下
键，你会看到8x16 LED点阵屏显示向上加速图标，每次按下 键，速度都会增加（最大速度PWM：255），同时4WD智能车也会逐渐跑得越来越快。按下
键，你会看到8x16 LED点阵屏显示向下减速图标，每次按下 键，速度都会减少（最小速度PWM：0），同时4WD智能车会逐渐慢下来。点击
键，开启手机方向感应控制，再次点击 键，退出方向感应控制。点击
进入跟随模式，4WD智能车会尝试保持与前方物体的距离跟随；再次点击 键，4WD智能车会停止当前动作或退出跟随模式。点击
键进入避障模式，4WD智能车遇到障碍物会自动转向避开障碍物行驶；再次点击 键，4WD智能车会停止当前动作或退出避障模式。点击
键进入画地为牢模式，4WD智能车会在黑线围成的区域内行驶；再次点击 键，4WD智能车会停止当前动作或退出画地为牢模式。点击
键进入巡线模式，4WD智能车会沿着黑线行驶；再次点击 键，4WD智能车会停止当前动作或退出巡线模式。点击对应模式，可随时停止当前动作或退出自动模式。
1.8 注意事项：#
1. 电源充足：高速运转时电机消耗电流较大，请确保电池电量充足，否则4WD智能车可能会因为电压不足而行动迟缓或重启。
2. 上传代码问题：由于蓝牙模块占用了 Arduino 的 D0 (RX) 和 D1 (TX) 引脚，在上传代码前，务必拔掉蓝牙模块的 TX 和 RX 连线，否则会出现“上传错误”。上传完成后再插回。
3. 速度范围：PWM 值必须在 0-255 之间。如果代码逻辑错误导致数值溢出，电机可能无法正常工作。
4. 地面摩擦：在不同的地面（如地毯、瓷砖）上，4WD智能车的实际速度感会有所不同，这是正常现象。
