项目五超声波模块项目#

项目介绍：

HC-SR04 超声波传感器利用声呐原理来测量物体的距离，就像蝙蝠那样。它具有出色的非接触式距离检测功能，精度高且读数稳定，使用方便。它配备有超声波发射器和接收器模块。

HC-SR04 或超声波传感器在众多电子项目中被广泛使用，用于创建障碍物检测和距离测量应用以及其他各种应用。在这里，我们带来了使用 Arduino 和超声波传感器测量距离的简单方法，以及如何将超声波传感器与 Arduino 配合使用。

超声波参数：

工作电压：+5 伏

直流静态电流：<2 毫安

工作电流：15 毫安

有效角度：< 15°

测距范围：2 厘米 - 400 厘米

分辨率：0.3 厘米

测量角度：30 度

触发输入脉冲宽度：10 微秒

项目组件：

超声波模块知识：

原理：看超声波的图可知，像是有两个眼睛，其一边是发射超声的，一边是接收超声波的，然后检测从发射遇到障碍物返回被接收到所需的时间t，再根据声音在空气中的传播速度大概是343m/s,

距离 = 速度 * 时间，

由于超声波发射返回是两段路程了，所以需要除以2，故超声波测到的距离=（速度 * 时间）/2

超声波模块的使用方法及时序图：

1、使用GPIO引脚给SR04的Trig引脚至少10μs的高电平信号，触发SR04模块测距功能；

2、触发后，模块会自动发送8个40KHz的超声波脉冲，并自动检测是否有信号返回。这步会由模块内部自动完成。

3、如有信号返回，Echo引脚会输出高电平，高电平持续的时间就是超声波从发射到返回的时间。

超声波模块的电路图

接线图：

⚠️特别注意：坦克智能车已经组装好了，这里不需要把传感器模块和其他的都拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码。但是，LED灯是需要另外连接上去的！

接线注意：超声波传感器模块的VCC引脚连接至传感器扩展板的5v(V)，Trig引脚至数字12(S)，Echo引脚至数字13(S)，Gnd引脚至Gnd(G)。

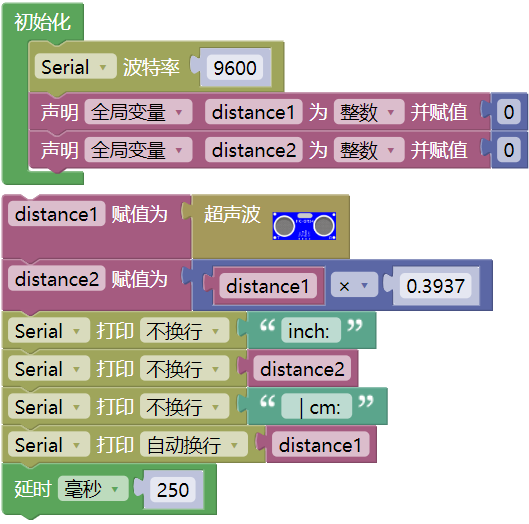

项目代码：

（特别提醒：在上传程序代码前，需要把蓝牙模块取下，否则代码会上传失败。需要上传代码成功后，再连接蓝牙模块。）

项目结果：

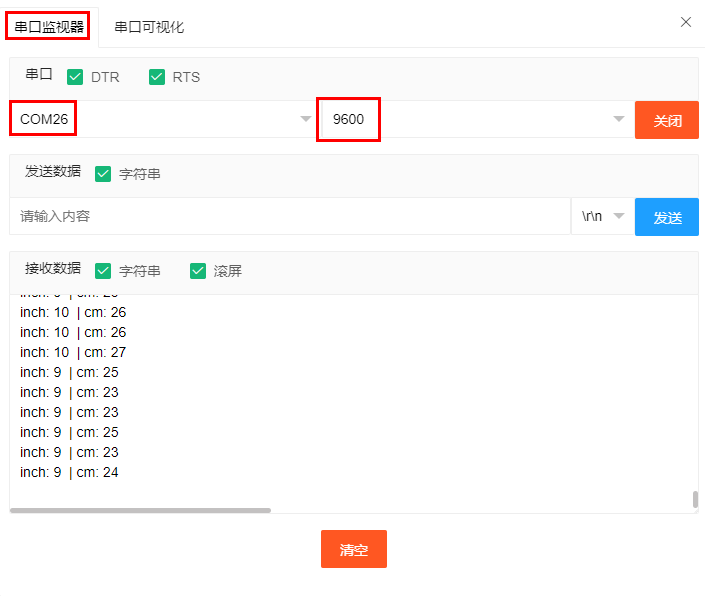

上传好测试代码到开发板，单击，在串口监视器窗口设置波特率为9600，我们可以看到超声波模块显示的距离，单位是英尺和厘米。用手阻挡超声波模块，我们看到显示距离的数值变小了。

项目拓展：

我们刚刚测出了超声波显示的距离，那我们动动脑筋，能不能用测出的距离来做一些控制呢，如果控制一个LED灯的亮和灭。我们来试一下，在D9脚接上一个LED灯模块。

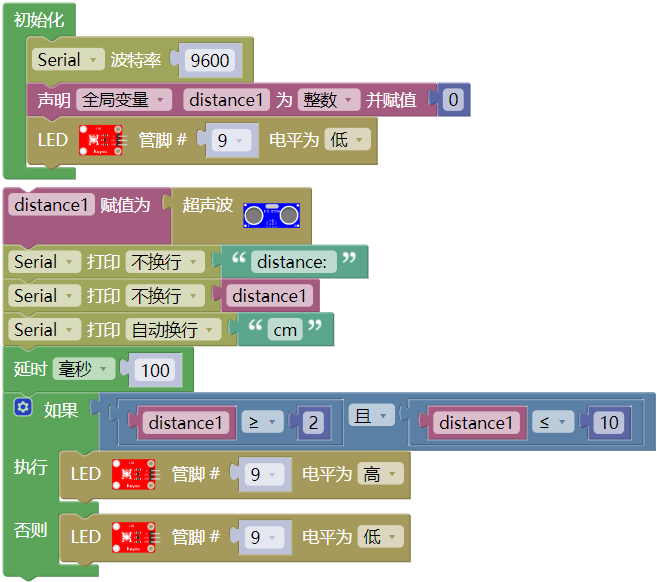

实验代码：

（特别提醒：在上传程序代码前，需要把蓝牙模块取下，否则代码会上传失败。需要上传代码成功后，再连接蓝牙模块。）

上传好测试代码到开发板，我们用手去靠近超声波传感器，看LED灯亮起来了没有。

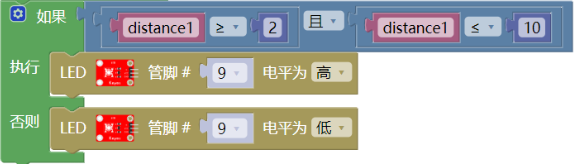

代码说明:

将超声波传感器检测到的距离值赋给于变量 distance1。

如果超声波传感器检测到的距离值（2≤distance≤10）的范围内，LED点亮；否则，LED不亮。
