项目十二 自动避障智能车

项目介绍：

在上课程中，我们制作了一个跟随智能车。实际上，利用同样的电子元件，同样的接线方法，我们只需要更改一个测试代码就可以将跟随智能车变为避障智能车。

避障智能车具体逻辑如下表格：

检测	左边障碍物距离（distance_l（单位：cm））
检测 检测	右边障碍物距（distance_r（单位：cm）） 中间障碍物距离（distance（单位：cm））
条件1	条件2	状态
0<distance<20	distance_l > distance_r 如果左边大于右边	向左转
0<distance<20	distance_l<=distance_r 如果左边不大于右边	向右转
distance>=20	——	前进

使用的电子元件，接线方法和课程四一样，更换测试代码，运行，确保智能车能够实现理想中的功能。

接线图：

⚠️特别注意：坦克智能车已经组装好了，这里不需要把传感器模块和其他的都拆下来又重新组装和接线，这里再次提供接线图，是为了方便您编写代码！

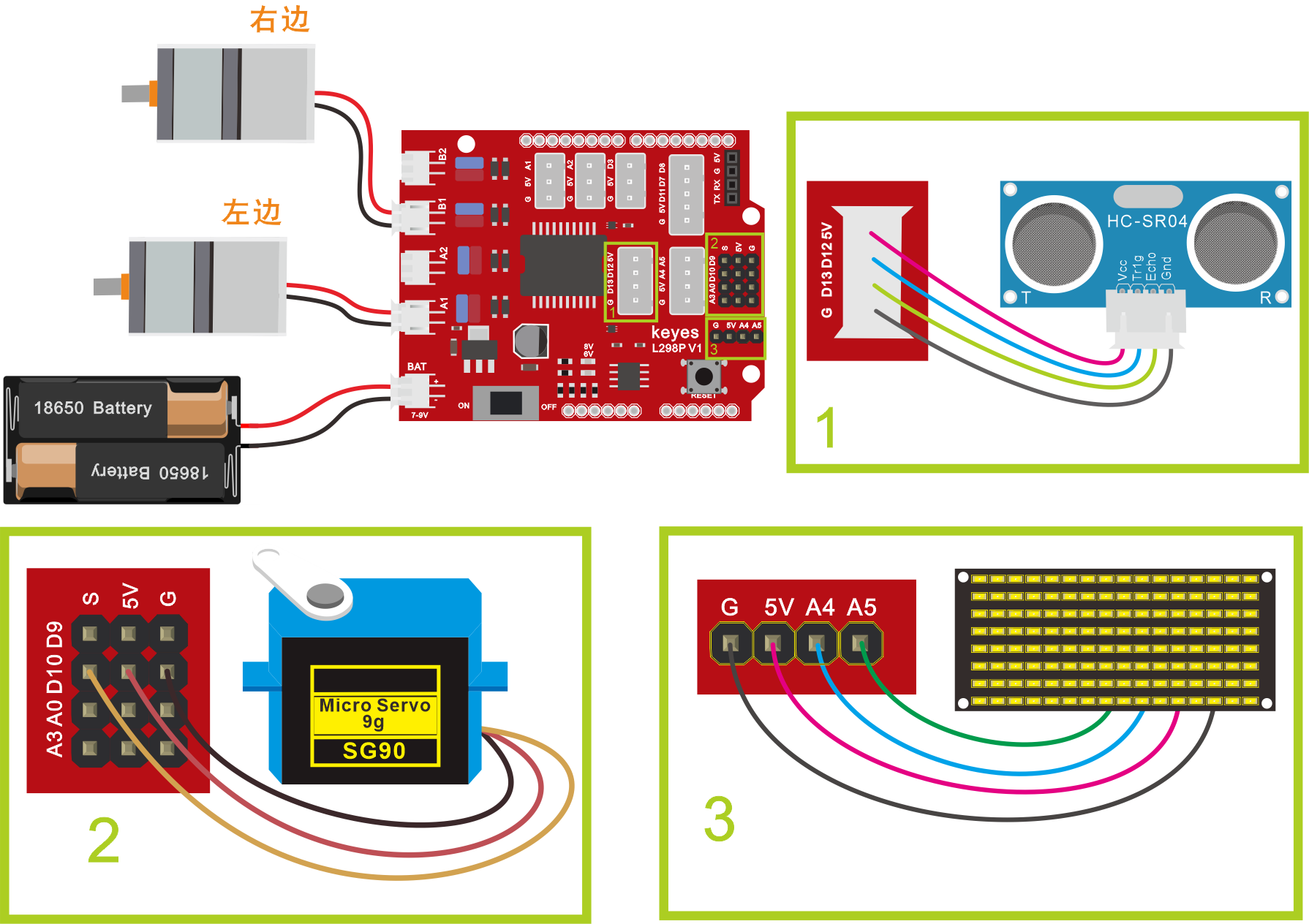

超声波模块+电机+舵机

接线注意：左、右电机分别对应的连接电机驱动扩展板上的接口A和接口B；超声波传感器模块的V引脚至5V，T（Trig）引脚至数字12(S)，E（Echo）引脚至数字13(S)，G引脚至G；舵机的黄线接数字口D10（S），红线接5V，棕线接G；电源接到BAT接口。

测试代码

（特别提醒：在上传程序代码前，需要把蓝牙模块取下，否则代码会上传失败。需要上传代码成功后，再连接蓝牙模块。）

/*
  迷你履带坦克机器人
  课程 12
  超声波避障智能车
  http://www.keyes-robot.com
*/
#include <Servo.h>
Servo myservo;  // create servo object to control a servo
//数组，用于储存图案的数据，可以自己算也可以从取摸工具中得到
unsigned char front[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x24, 0x12, 0x09, 0x12, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char back01[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x24, 0x48, 0x90, 0x48, 0x24, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char left[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x44, 0x28, 0x10, 0x44, 0x28, 0x10, 0x44, 0x28, 0x10, 0x00};
unsigned char right[] = {0x00, 0x10, 0x28, 0x44, 0x10, 0x28, 0x44, 0x10, 0x28, 0x44, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
unsigned char STOP01[] = {0x2E, 0x2A, 0x3A, 0x00, 0x02, 0x3E, 0x02, 0x00, 0x3E, 0x22, 0x3E, 0x00, 0x3E, 0x0A, 0x0E, 0x00};
unsigned char clear[] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00};
#define SCL_Pin  A5  //设置时钟引脚为 A5
#define SDA_Pin  A4  //设置数据引脚为 A4
int trigPin = 12;  //定义TRIG引脚接D12
int echoPin = 13;   //定义ECHO引脚接D13
int distance, distance_l, distance_r;
int MA = 2; //定义电机A方向控制引脚为D2
int PWMA = 6; //定义电机A速度控制引脚为D6
int MB = 4; //定义电机A方向控制引脚为D4
int PWMB = 5; //定义电机A速度控制引脚为D5

void setup ()
{
  Serial.begin(9600);     //测量结果将通过此串口输出至 PC 上的串口监视器
  myservo.attach(10);  // attaches the servo on pin 10 to the servo object
  pinMode(echoPin, INPUT);      //设置EchoPin 为输入模式
  pinMode(trigPin, OUTPUT);     //设置超声波数字IO脚模式，OUTPUT为输出
  pinMode(MA, OUTPUT); //配置电机引脚为输出模式
  pinMode(PWMA, OUTPUT);
  pinMode(MB, OUTPUT);
  pinMode(PWMB, OUTPUT);
  pinMode(SCL_Pin, OUTPUT); //  设置时钟引脚为输出
  pinMode(SDA_Pin, OUTPUT); //设置数据引脚为输出
  matrix_display(clear);// 清屏
  myservo.write(90);  //舵机角度为90
  delay(500);
}

void loop()
{
  distance = get_distance(); //调用测距函数

  if (distance > 0 && distance < 20) { //如果距离小于20且大于0
    stopp();//停止
    delay(100);
    myservo.write(175); //舵机转到175度
    delay(500);
    distance_l = get_distance(); //获取左边的距离
    delay(100);
    myservo.write(5); //舵机转到5度
    delay(500);
    distance_r = get_distance(); //获取右边的距离
    delay(100);
    if (distance_l > distance_r) { //比较距离，如果左边大于右边
      turnL();  //向左转
      delay(500);
      myservo.write(90);//舵机回到90度
      matrix_display(front);   //点阵显示前进图案

    }
    else { //否则如果右边大于左边
      turnR();//向右转
      delay(500);
      myservo.write(90);//舵机回到90度
      matrix_display(front);   //显示前进图案
    }
  }

  else { //前方距离小于等于10cm时
    advance();//前进
  }

}

int get_distance() {
  int distance = 0;
  digitalWrite(trigPin, LOW);     // 通过Trig/Pin 发送脉冲，触发 HC-SR04 测距，使发出发出超声波信号接口低电平2μs
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH);    // 使发出发出超声波信号接口高电平10μs，这里是至少10μs
  delayMicroseconds(10);
  digitalWrite(trigPin, LOW);     // 保持发出超声波信号接口低电平
  distance = pulseIn(echoPin, HIGH) / 58; // 读出脉冲时间,将脉冲时间转化为距离（单位：厘米）
  delay(20);
  return distance;
}

void advance() { //小车前进
  matrix_display(front);  //显示向前的图案
  digitalWrite(MA, HIGH); //电机A逆时针转
  analogWrite(PWMA, 200); //电机A速度为200
  digitalWrite(MB, HIGH); //电机B顺时针转
  analogWrite(PWMB, 200); //电机B速度为200
}

void back() { //小车后退
  matrix_display(back01);  //显示后退的图案
  digitalWrite(MA, LOW); //电机A顺时针转
  analogWrite(PWMA, 200); //电机A速度为200
  digitalWrite(MB, LOW); //电机B逆时针转
  analogWrite(PWMB, 200); //电机B速度为200
}

void turnL() { //小车左转
  matrix_display(left);  //显示左转的图案
  digitalWrite(MA, LOW); //电机A顺时针转
  analogWrite(PWMA, 200); //电机A速度为200
  digitalWrite(MB, HIGH); //电机B顺时针转
  analogWrite(PWMB, 200); //电机B速度为200
}

void turnR() { //小车右转
  matrix_display(right);  //显示右转的图案
  digitalWrite(MA, HIGH); //电机A逆时针转
  analogWrite(PWMA, 200); //电机A速度为200
  digitalWrite(MB, LOW); //电机B逆时针转
  analogWrite(PWMB, 200); //电机B速度为200
}

void stopp() { //小车停止
  matrix_display(STOP01);  //显示停止的图案
  analogWrite(PWMA, 0); //电机A速度为0
  analogWrite(PWMB, 0); //电机B速度为0
}

//这个函数用于点阵屏显示
void matrix_display(unsigned char matrix_value[])
{
  IIC_start();  //调用数据传输开始条件的函数
  IIC_send(0xc0);  //选择地址
  for (int i = 0; i < 16; i++) //图案数据有16个字节
  {
    IIC_send(matrix_value[i]); //传输图案的数据
  }
  IIC_end();   //结束图案数据传输
  IIC_start();
  IIC_send(0x8A);  //显示控制，选择脉宽为4/16
  IIC_end();
}
//传输数据开始的条件
void IIC_start()
{
  digitalWrite(SCL_Pin, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, LOW);
  delayMicroseconds(3);
}
//传输数据
void IIC_send(unsigned char send_data)
{
  for (char i = 0; i < 8; i++) //每个字节有8位
  {
    digitalWrite(SCL_Pin, LOW); //将时钟引脚SCL_Pin拉低，才可以改变SDA的信号
    delayMicroseconds(3);
    if (send_data & 0x01) //根据字节的每一位是1还是0来设置SDA_Pin的高低电平
    {
      digitalWrite(SDA_Pin, HIGH);
    }
    else
    {
      digitalWrite(SDA_Pin, LOW);
    }
    delayMicroseconds(3);
    digitalWrite(SCL_Pin, HIGH); //将时钟引脚SCL_Pin拉高，停止数据的传输
    delayMicroseconds(3);
    send_data = send_data >> 1;  //一位一位的检测，所以将数据右移一位
  }
}
//数据传输结束的标志
void IIC_end()
{
  digitalWrite(SCL_Pin, LOW);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, LOW);
  delayMicroseconds(3);
  digitalWrite(SCL_Pin, HIGH);
  delayMicroseconds(3);
  digitalWrite(SDA_Pin, HIGH);
  delayMicroseconds(3);
}

好了， 迷你智能车避障功能效果的代码全部编写好了，上传程序，看看精彩的效果！

测试结果

将驱动扩展板堆叠在UNO PLUS板上，上传好代码，将拨码开关拨至ON端后，智能车能够自动避开障碍物行走。
