KE0171 Keyes Uno Plus 开发板#


1. 说明#

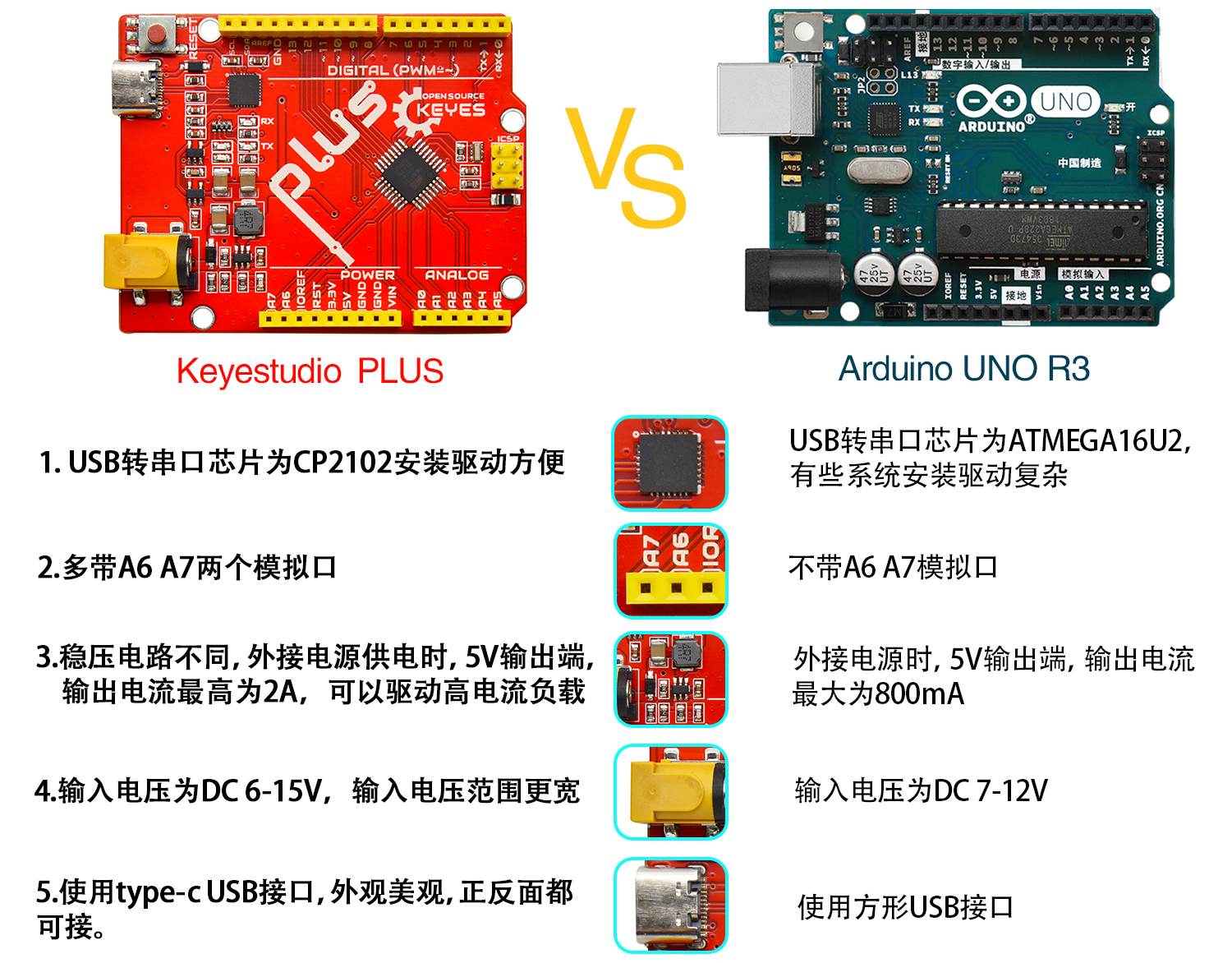

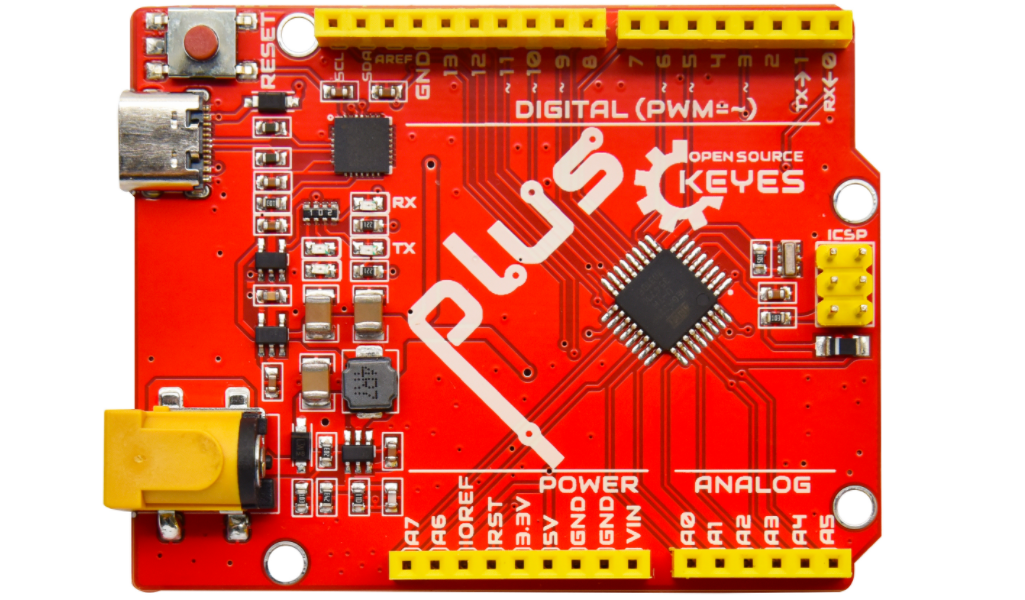

Keyes Uno Plus 开发板是一款完全兼容 Arduino IDE 开发环境的控制板,适用于 DIY 电子产品实验。它包含官网的 UNO R3 板的所有功能,并在此基础上进行了改进,使其功能更加强大。为了方便接线,配备了一根长度为 1 米的 Type-C 接口 USB 线。


2. 规格参数#

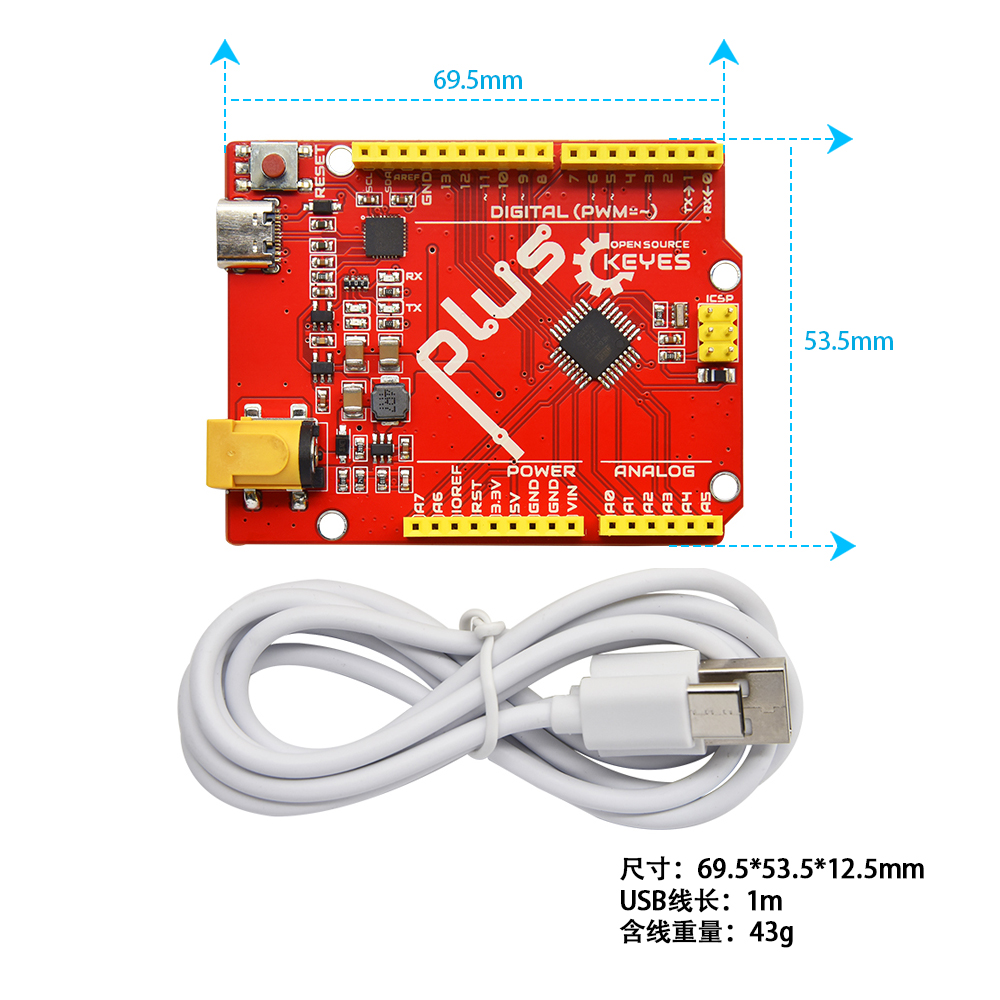

KE0171-8

  • 微控制器:ATMEGA328P-AU

  • USB 转串口芯片:CP2102

  • 工作电压:DC 5V

  • 外接电源:DC 6-15V(建议 9V)

  • 数字 I/O 引脚:14 (D0-D13)

  • PWM 通道:6 (D3, D5, D6, D9, D10, D11)

  • 模拟输入通道(ADC):8 (A0-A7)

  • 每个 I/O 直流输出能力:20 mA

  • 3.3V 端口输出能力:50 mA

  • Flash Memory:32 KB(其中引导程序使用 0.5 KB)

  • SRAM:2 KB (ATMEGA328P-AU)

  • EEPROM:1 KB (ATMEGA328P-AU)

  • 时钟速度:16 MHz

  • 板载 LED 引脚:D13

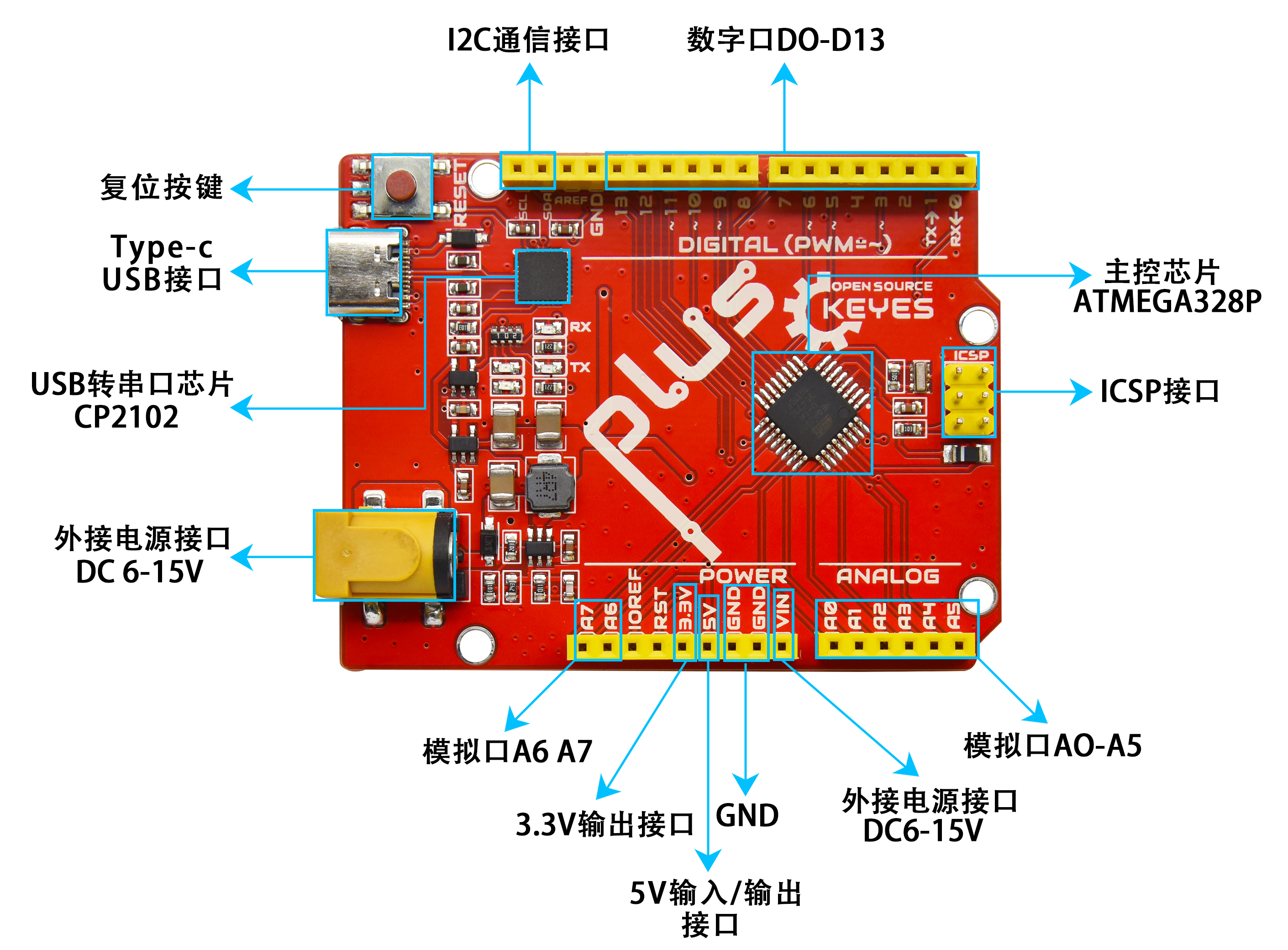

3. 各个接口和主要元件说明#

  • 数字 I/O 引脚:用于连接各种传感器和执行器。

  • PWM 引脚:用于输出模拟信号,控制电机速度和 LED 亮度。

  • 模拟输入引脚:用于读取模拟信号,如温度传感器的输出。

  • USB 接口:用于与计算机连接,供电和数据传输。

  • 电源接口:用于外接电源供电。


4. 特殊功能接口说明#

  • 串口通信接口:D0 为 RX、D1 为 TX。

  • PWM 接口(脉宽调制):D3, D5, D6, D9, D10, D11。

  • 外部中断接口:D2 (中断0) 和 D3 (中断1)。

  • SPI 通信接口:D10 为 SS、D11 为 MOSI、D12 为 MISO、D13 为 SCK。

  • IIC 通信端口:A4 为 SDA、A5 为 SCL。


5. 配置开发环境#

5.1 安装 Arduino IDE#

在 Windows 系统上#

  1. 访问 Arduino 官网

  2. 下载适合 Windows 的 Arduino IDE 安装程序(.exe 文件)。

  3. 双击下载的文件,按照提示完成安装。

在 macOS 系统上#

  1. 访问 Arduino 官网

  2. 下载适合 macOS 的 Arduino IDE 安装包(.dmg 文件)。

  3. 打开下载的文件,拖动 Arduino IDE 到应用程序文件夹中。


5.2 安装驱动程序#

Windows 系统#

  1. 将 Keyes Uno Plus 开发板通过 USB 线连接到电脑。

  2. Windows 会自动识别并安装 CP2102 驱动。如果未成功安装,打开设备管理器,找到 CP2102,右键选择“更新驱动程序”。

  3. 浏览计算机查找驱动程序,选择 Arduino IDE 安装目录下的 drivers 文件夹,完成驱动安装。

macOS 系统#

  1. 下载 CP2102 驱动:Silicon Labs 驱动下载

  2. 解压下载的压缩包,双击 SiLabsUSBDriverDisk.dmg 文件。

  3. 双击 Install CP210x VCP Driver,按照提示完成安装。


5.3 设置 Arduino IDE#

启动 Arduino IDE#

  1. 打开 Arduino IDE。

选择开发板#

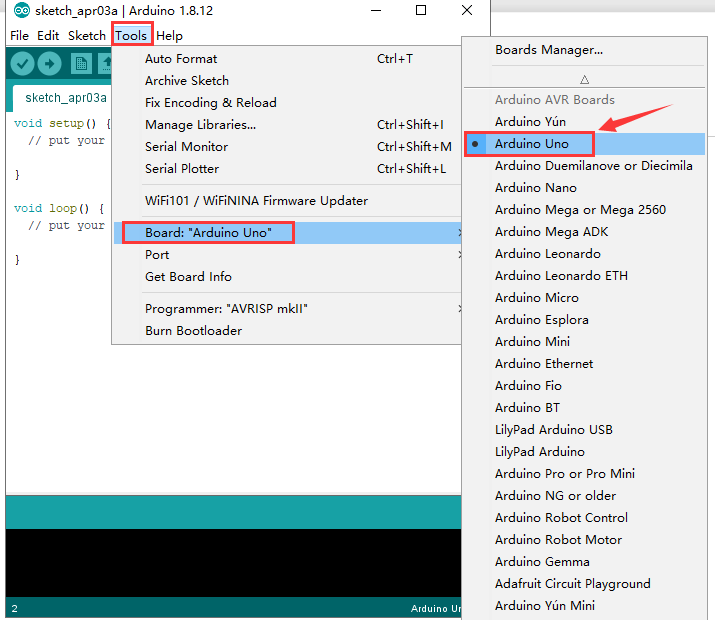

  1. 在菜单栏中,点击 ToolsBoardArduino Uno(选择 Keyes Uno Plus)。

选择 COM 口#

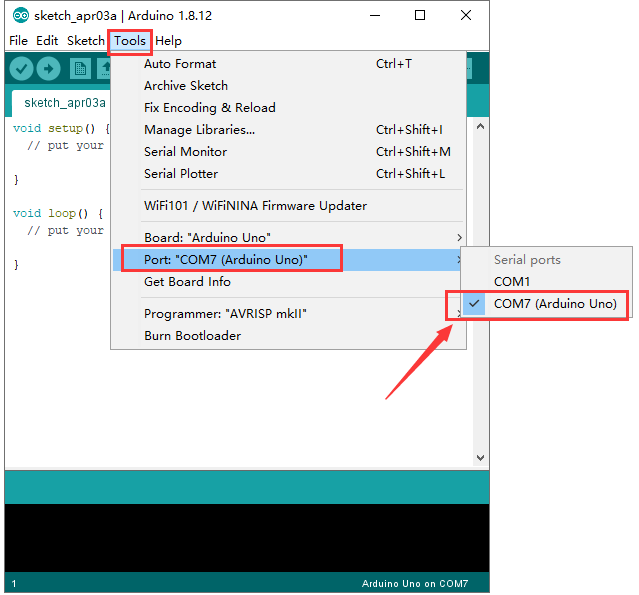

  1. 在菜单栏中,点击 ToolsPort,选择对应的 COM 口(在设备管理器中查看)。

工具栏介绍#

  • 检查编译错误:点击对勾图标。

  • 上传程序:点击右箭头图标。

  • 新建草图:点击文件图标。

  • 打开示例草图:点击文件夹图标。

  • 保存草图:点击软盘图标。

  • 串行监视器:点击放大镜图标。


5.4 启动你的第一个程序#

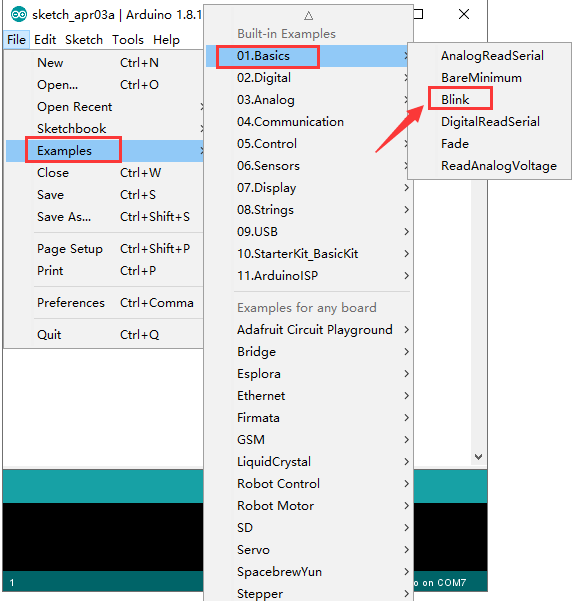

  1. 在 Arduino IDE 中,点击 FileExamples01.BasicsBlink

  2. 确保选择了正确的开发板和 COM 口。

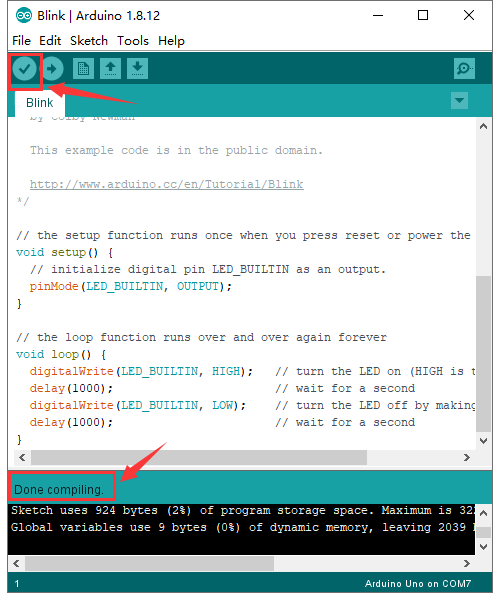

  3. 点击对勾图标检查代码是否有错误。

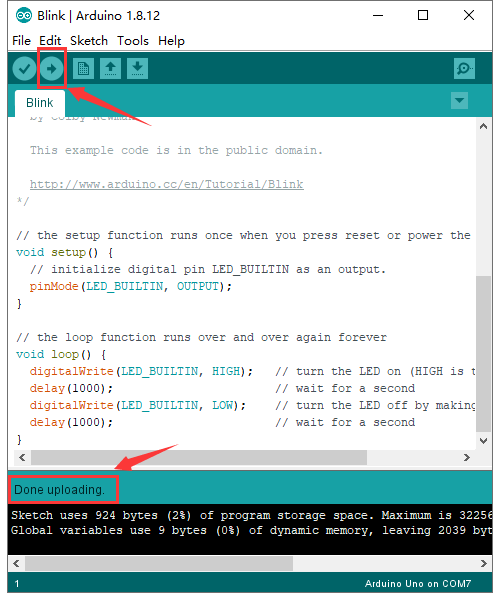

  4. 点击右箭头图标上传程序。

    image-20250317111536861

  5. 上传成功后,板载 LED 灯会闪烁,表示程序运行成功。


6. 示例代码#

以下是一个简单的示例代码,用于控制板载 LED 灯闪烁:

void setup() {
  pinMode(13, OUTPUT); // 设置 D13 为输出模式
}

void loop() {
  digitalWrite(13, HIGH); // 打开 LED
  delay(1000); // 延时 1 秒
  digitalWrite(13, LOW); // 关闭 LED
  delay(1000); // 延时 1 秒
}

7. 实验现象#

按照连接图接好线并烧录代码,上电后,板载 LED 灯会每秒闪烁一次,表示程序运行成功。


8. 注意事项#

  • 确保在上传程序之前选择正确的板和 COM 口。

  • 在连接外部设备时,注意电源和信号的兼容性,避免损坏开发板。

  • 使用外接电源时,确保电压在推荐范围内(6-15V)。


9. 参考链接#

如有更多疑问,请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快!
