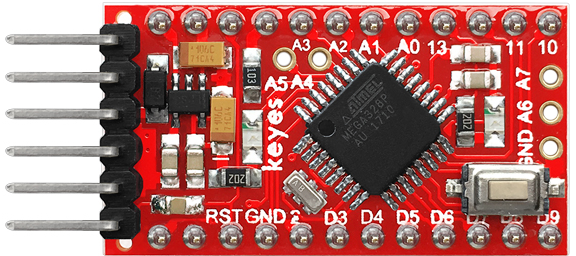

KE0005 Keyes Pro Mini 开发板#

1. 概述#

KE0005 Keyes Pro Mini 是一款基于 Arduino Pro Mini 的兼容开发板，专为小型化、低功耗项目设计。它采用 ATmega328P 微控制器，具有强大的性能和丰富的接口，适合嵌入式开发和空间受限的项目。Keyes Pro Mini 提供 3.3V 和 5V 两种版本，用户可以根据项目需求选择合适的电压版本。

由于其小巧的尺寸和低功耗特性，Keyes Pro Mini 非常适合需要便携性和高效能的应用场景，如可穿戴设备、无线传感器网络和物联网（IoT）项目。

2. 特点#

小巧轻便：尺寸仅为 33mm x 18mm，非常适合空间受限的项目。
低功耗设计：支持低功耗模式，适合电池供电的应用。
高性能微控制器：采用 ATmega328P，支持 16MHz 时钟频率（5V 版本）或 8MHz 时钟频率（3.3V 版本）。
丰富的接口：提供 14 个数字 I/O 引脚（其中 6 个支持 PWM 输出）和 8 个模拟输入引脚。
兼容性强：完全兼容 Arduino IDE 和 Arduino Pro Mini 的硬件生态。
多种供电方式：支持外部电源输入（RAW 引脚）和直接供电（VCC 引脚）。
经济实惠：相比其他开发板，价格更低，适合大规模教学和项目开发。

3. 规格参数#

主控芯片：ATmega328P
工作电压：
- 5V 版本：支持 16MHz 时钟频率
- 3.3V 版本：支持 8MHz 时钟频率
供电方式：
- 外部电源输入（RAW 引脚）：3.3V-12V
- 直接供电（VCC 引脚）：3.3V 或 5V
数字 I/O 引脚：14 个（其中 6 个支持 PWM 输出）
模拟输入引脚：8 个（A0-A7）
存储：
- 闪存：32KB（其中 0.5KB 用于引导加载程序）
- SRAM：2KB
- EEPROM：1KB
时钟频率：
- 16MHz（5V 版本）
- 8MHz（3.3V 版本）

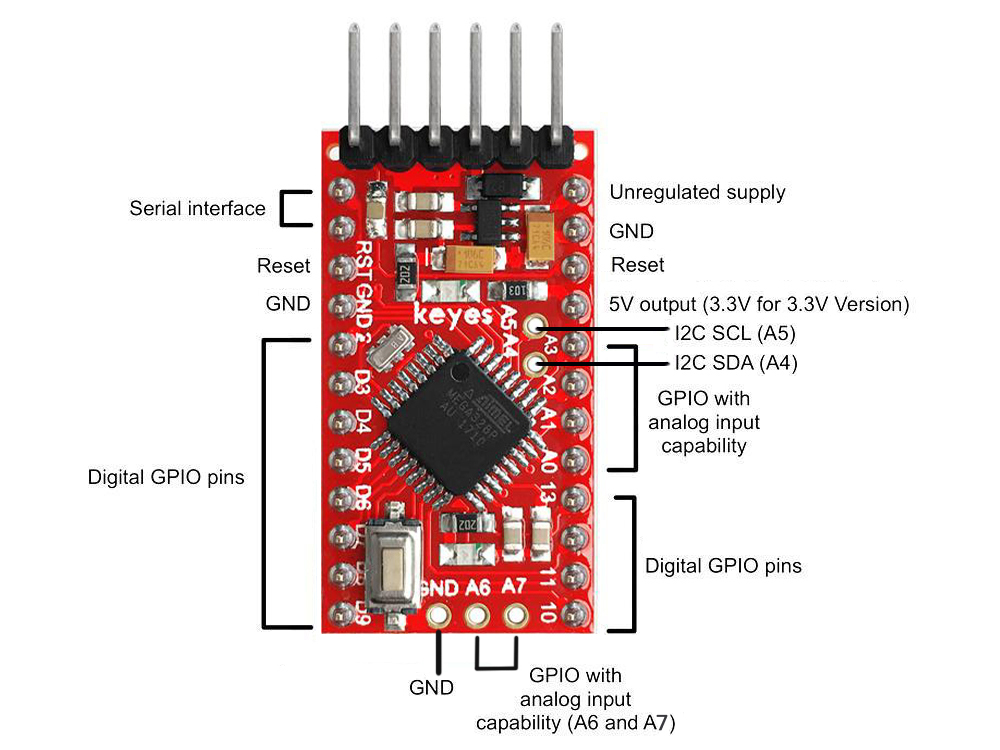

4. 接口功能#

数字引脚 D0-D13：
- 串口通信：D0 (RX) 和 D1 (TX)
- 外部中断：D2（中断 0）和 D3（中断 1）
- PWM 输出：D3、D5、D6、D9、D10 和 D11
- SPI 通信：D10 (SS)、D11 (MOSI)、D12 (MISO)、D13 (SCK)
模拟引脚 A0-A7：
- A0-A5：标准模拟输入引脚
- A6 和 A7：仅支持模拟输入，不可用作数字引脚
电源引脚：
- RAW：外部电源输入（3.3V-12V）
- VCC：直接供电（3.3V 或 5V，取决于版本）
- GND：接地
复位引脚：用于手动复位开发板
ICSP 接口：用于烧录 Bootloader 或扩展功能

5. 适用场景#

可穿戴设备：如智能手环、健康监测设备等。
无线传感器网络：用于采集和传输环境数据。
物联网（IoT）项目：如智能家居、远程监控等。
机器人控制：控制电机、舵机等执行器。
便携式设备：如便携式数据记录器、GPS 跟踪器等。
教学与学习：适合初学者学习 Arduino 编程和电子电路设计。

6. 怎么使用#

1. 下载软件#

从 Arduino 官网下载 Arduino IDE，并根据操作系统安装（支持 Windows、Mac 和 Linux）。

2. 安装驱动#

Keyes Pro Mini 没有板载 USB 转串口芯片，需要使用外部 USB 转串口模块（如 FT232、CP2102 或 CH340）进行通信。
根据所使用的 USB 转串口模块，安装对应的驱动程序：
- FT232：FTDI 官方驱动下载
- CP2102：Silicon Labs 官方驱动下载
- CH340：CH340 驱动下载

3. Arduino IDE 介绍#

主要功能：
- 代码编辑器：用于编写和编辑 Arduino 程序。
- 串口监视器：用于调试和查看开发板的串口输出。
- 示例代码：内置丰富的示例代码，适合初学者快速上手。
常用菜单：
- 工具 -> 开发板：选择开发板类型（选择 Arduino Pro or Pro Mini）。
- 工具 -> 处理器：根据开发板版本选择处理器（ATmega328P (5V, 16MHz) 或 ATmega328P (3.3V, 8MHz)）。
- 工具 -> 端口：选择 USB 转串口模块对应的串口（如 COM3）。

4. 上传代码#

使用 USB 转串口模块将 Keyes Pro Mini 开发板连接到电脑：
- GND -> GND
- VCC -> VCC（根据开发板版本选择 3.3V 或 5V）
- RX -> TX
- TX -> RX
- DTR -> RST（用于自动复位）
打开 Arduino IDE，选择 文件 -> 示例 -> Basics -> Blink。
点击上传按钮，将代码烧录到开发板。
上传完成后，观察板载 LED（D13）以 1 秒的间隔闪烁。

7. 注意事项#

供电电压：
- 确保外部电源输入电压在 3.3V-12V 范围内，避免损坏开发板。
USB 转串口模块：
- 使用高质量的 USB 转串口模块，确保通信稳定。
驱动安装：
- 根据所使用的 USB 转串口模块，安装对应的驱动程序。
引脚电流限制：
- 单个 I/O 引脚最大电流为 40mA，避免过载损坏引脚。
避免短路：
- 在连接外部模块时，确保接线正确，避免短路或反接。
复位引脚：
- 如果上传代码失败，可尝试在上传过程中手动按下复位按钮。
选择正确的开发板和处理器：
- 在 Arduino IDE 中，根据开发板的电压和频率选择正确的处理器。

8. 参考链接#

Arduino 官网：https://www.arduino.cc/
Keyes 官网：http://www.keyes-robot.com/
FT232 驱动下载：https://ftdichip.com/drivers/
CP2102 驱动下载：https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers
CH340 驱动下载：http://www.wch.cn/downloads/category/24.html
Arduino IDE 下载：https://www.arduino.cc/en/software

Keyes Pro Mini 是一款小巧、低功耗的开发板，非常适合嵌入式开发和便携式项目。通过其丰富的接口和强大的兼容性，用户可以轻松实现各种创意项目。
