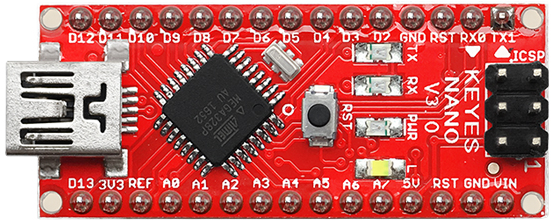

KE0003 Keyes NANO V3.0 开发板#

1. 概述#

Keyes NANO V3.0 是一款基于 Arduino Nano V3.0 的兼容开发板，体积小巧，功能强大，适合空间受限的电子项目开发。它采用 ATmega328P 微控制器作为核心，支持 USB 供电和外接电源供电。Keyes NANO V3.0 完全兼容 Arduino 的硬件和软件生态，支持 Arduino IDE 编程，广泛应用于电子学习、原型开发、传感器数据采集和机器人控制等场景。

Keyes NANO V3.0 提供丰富的数字和模拟接口，支持多种通信协议（如 I2C、SPI、UART），并且具有较高的性价比，是电子开发初学者和爱好者的理想选择。

2. 特点#

小巧便携：体积仅为 45mm x 18mm，适合空间受限的项目。
兼容性强：完全兼容 Arduino Nano V3.0 的硬件和软件，支持 Arduino IDE 编程。
高性价比：相比原版 Arduino Nano，价格更实惠，适合大规模教学和项目开发。
稳定性好：采用高质量元器件，确保开发板运行稳定。
丰富的接口：提供多种数字、模拟接口，支持 PWM、I2C、SPI 等通信协议。
双供电模式：支持 USB 供电和外接电源供电（6-12V）。

3. 规格参数#

主控芯片：ATMEGA328P 微控制器
供电方式：
- USB 供电：5V
- 外接电源：6-12V
引脚配置：
- 数字输入/输出引脚：14 个（其中 6 个支持 PWM 输出）
- 模拟输入引脚：8 个
存储：
- 闪存：32KB（其中 0.5KB 用于引导加载程序）
- SRAM：2KB
- EEPROM：1KB
时钟频率：16MHz
电源输出：
- 3.3V 和 5V 输出接口，用于外部模块供电
复位按键：支持手动复位

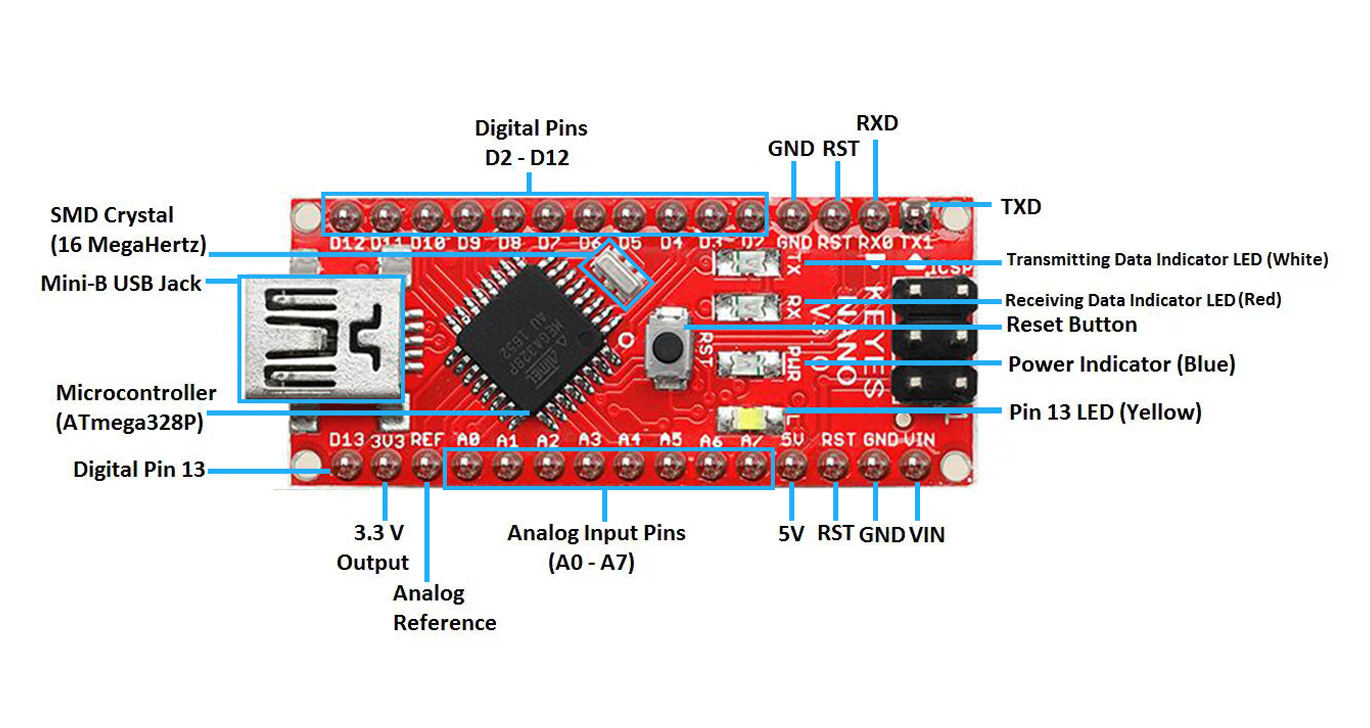

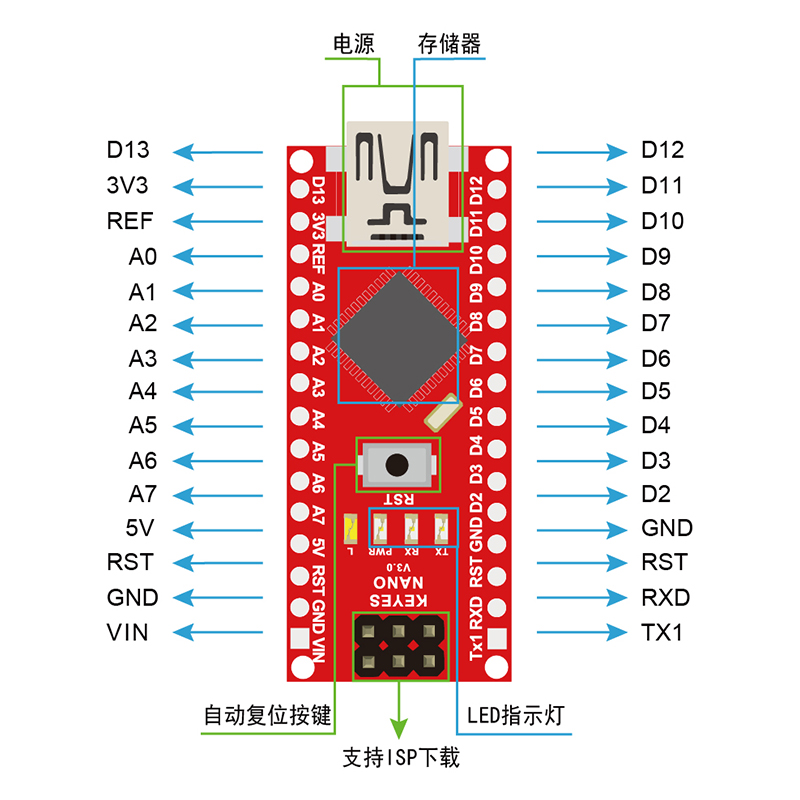

4. 接口功能#

数字引脚 D0-D13：
- 串口通信：D0 (RX) 和 D1 (TX)
- 外部中断：D2（中断 0）和 D3（中断 1）
- PWM 输出：D3、D5、D6、D9、D10 和 D11
- SPI 通信：D10 (SS)、D11 (MOSI)、D12 (MISO)、D13 (SCK)
- LED：D13 驱动板载 LED
模拟引脚 A0-A7：
- I2C 通信：A4 (SDA) 和 A5 (SCL)
- 可作为数字引脚使用：A6 和 A7 也可用作普通数字引脚。
USB 接口：用于程序下载和串口调试
电源接口：
- VIN 引脚：支持 6-12V 外接电源输入
- 3.3V 和 5V 输出引脚：用于外部模块供电
复位按键：用于手动复位开发板

5. 适用场景#

电子学习与教学：适合初学者学习 Arduino 编程和电子电路设计。
智能家居项目开发：如智能灯光、温湿度监控等。
机器人控制：用于控制电机、舵机等执行器。
传感器数据采集：连接各种传感器模块进行数据采集和处理。
DIY 创意项目：实现个人创意，如音乐控制、LED 灯光秀等。

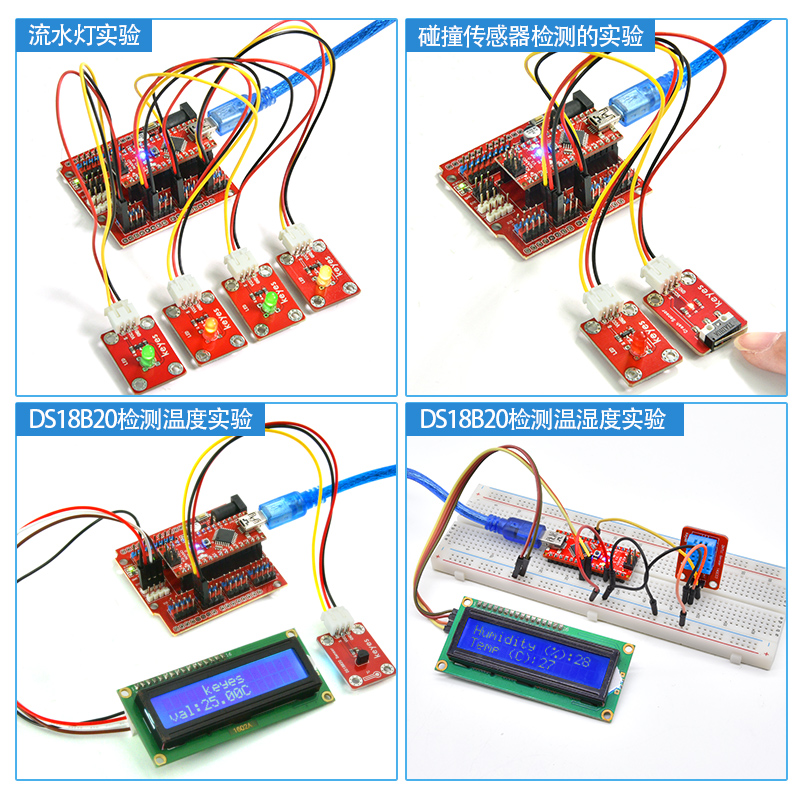

KE0003-6

6. 怎么使用#

1. 下载软件#

从 Arduino 官网下载 Arduino IDE，并根据操作系统安装（支持 Windows、Mac 和 Linux）。

2. 安装驱动#

如果开发板未被电脑识别，可能需要手动安装驱动程序。
驱动安装步骤：
1. 将开发板通过 USB 数据线连接到电脑。
2. 打开设备管理器，查看是否识别到开发板。
3. 如果未识别，下载并安装 Arduino 官方驱动程序。

3. Arduino IDE 介绍#

主要功能：
- 代码编辑器：用于编写和编辑 Arduino 程序。
- 串口监视器：用于调试和查看开发板的串口输出。
- 示例代码：内置丰富的示例代码，适合初学者快速上手。
常用菜单：
- 工具 -> 开发板：选择开发板类型（选择 Arduino Nano）。
- 工具 -> 处理器：选择 ATmega328P（Old Bootloader）。
- 工具 -> 端口：选择开发板对应的串口（如 COM3）。

4. 上传代码#

打开 Arduino IDE，选择 文件 -> 示例 -> Basics -> Blink。
点击上传按钮，将代码烧录到开发板。
上传完成后，观察板载 LED（D13）以 1 秒的间隔闪烁。

7. 测试代码#

以下是一个简单的测试代码，用于点亮开发板上的板载 LED（连接到 D13 引脚）并让其以 1 秒的间隔闪烁：

// 测试代码：让板载 LED 闪烁
void setup() {
  pinMode(13, OUTPUT); // 设置 D13 引脚为输出模式
}

void loop() {
  digitalWrite(13, HIGH); // 点亮 LED
  delay(1000);            // 延迟 1 秒
  digitalWrite(13, LOW);  // 熄灭 LED
  delay(1000);            // 延迟 1 秒
}

步骤：

打开 Arduino IDE，将上述代码复制到编辑器中。
点击上传按钮，将代码烧录到开发板。
上传完成后，观察板载 LED（D13）以 1 秒的间隔闪烁。

8. 注意事项#

供电电压：
- 确保外接电源电压在 6-12V 范围内，推荐使用 9V 电源适配器。
USB 数据线：
- 使用高质量 USB 数据线，避免因线材问题导致通信失败。
驱动安装：
- 如果开发板未被识别，需安装 Arduino 官方驱动程序。
引脚电流限制：
- 单个 I/O 引脚最大电流为 40mA，避免过载损坏引脚。
避免短路：
- 在连接外部模块时，确保接线正确，避免短路或反接。
调试时注意：
- D0 和 D1 引脚用于串口通信，调试时避免占用这两个引脚。

9. 参考链接#

Arduino 官网：https://www.arduino.cc/
Keyes 官网：http://www.keyes-robot.com/
Arduino IDE 下载：https://www.arduino.cc/en/software

Keyes NANO V3.0 是一款小巧便携、功能强大的开发板，非常适合电子开发初学者和爱好者快速上手 Arduino 项目开发。通过其丰富的接口和强大的兼容性，用户可以轻松实现各种创意项目。
