KE0004 Keyes Leonardo R3 开发板#

1. 概述#

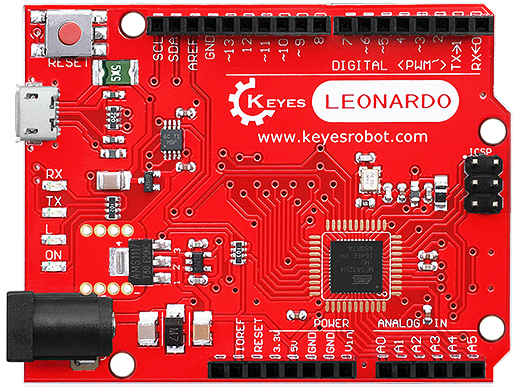

Keyes Leonardo R3 是一款基于 Arduino Leonardo 的兼容开发板，采用 ATmega32U4 微控制器，支持 USB 通信功能。与传统的 Arduino UNO 不同，Keyes Leonardo R3 的 ATmega32U4 芯片内置 USB 通信模块，因此无需额外的 USB 转串口芯片。这使得开发板可以直接模拟 USB HID 设备（如键盘、鼠标、游戏手柄等），非常适合需要 USB 功能的项目开发。

Keyes Leonardo R3 提供丰富的数字和模拟接口，支持多种通信协议（如 I2C、SPI、UART），适合电子学习、创意项目和原型开发。

2. 特点#

内置 USB 通信功能：ATmega32U4 芯片直接支持 USB 通信，无需额外的 USB 转串口芯片。
USB HID 模拟：可以模拟键盘、鼠标、游戏手柄等 USB HID 设备，适合开发人机交互项目。
兼容性强：完全兼容 Arduino Leonardo 的硬件和软件，支持 Arduino IDE 编程。
高性价比：相比原版 Arduino Leonardo，价格更实惠，适合教学和项目开发。
丰富的接口：提供多种数字、模拟接口，支持 PWM、I2C、SPI 等通信协议。
板载 LED 指示灯：便于调试和状态指示。
多种供电方式：支持 USB 供电和外接电源供电。

3. 规格参数#

主控芯片：ATmega32U4 微控制器
供电方式：
- USB 供电：5V
- 外接电源：7-12V（建议 9V）
引脚配置：
- 数字输入/输出引脚：20 个（其中 7 个支持 PWM 输出）
- 模拟输入引脚：12 个
存储：
- 闪存：32KB（其中 4KB 用于引导加载程序）
- SRAM：2.5KB
- EEPROM：1KB
时钟频率：16MHz
电源输出：
- 3.3V 和 5V 输出接口，用于外部模块供电
复位按键：支持手动复位

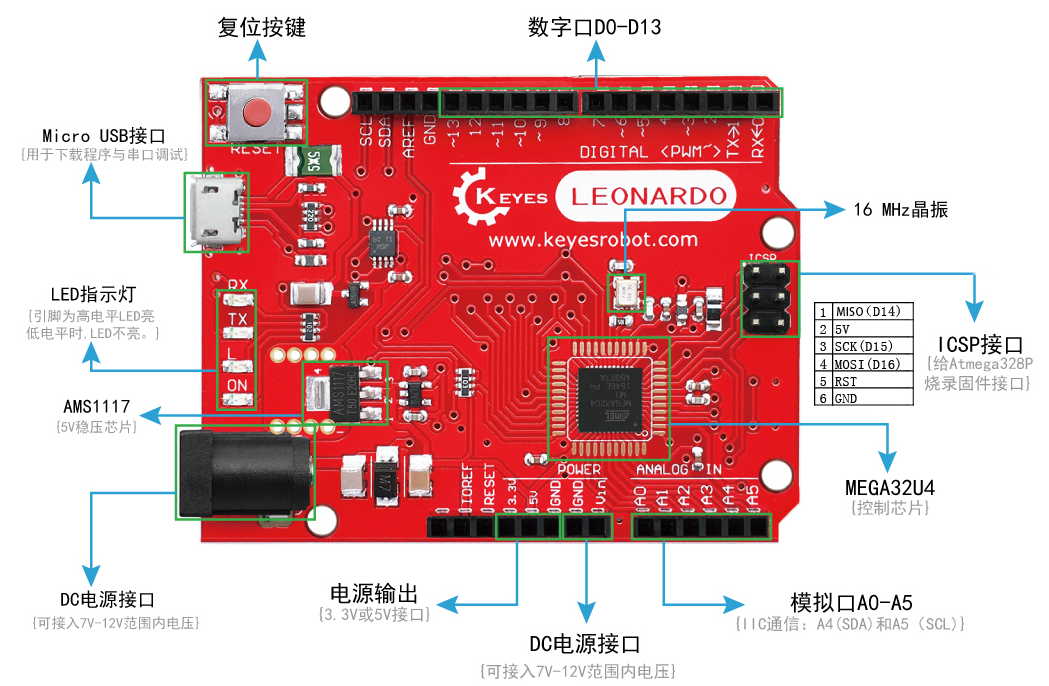

4. 接口功能#

数字引脚 D0-D13：
- 串口通信：D0 (RX) 和 D1 (TX)
- 外部中断：D2 和 D3
- PWM 输出：D3、D5、D6、D9、D10 和 D11
- SPI 通信：D10 (SS)、D11 (MOSI)、D12 (MISO)、D13 (SCK)
- LED：D13 驱动板载 LED
模拟引脚 A0-A11：
- I2C 通信：A4 (SDA) 和 A5 (SCL)
- 可作为数字引脚使用：A0(D14)、A1(D15)、A2(D16)、A3(D17) 等
ICSP 接口：用于烧录固件或扩展功能
USB 接口：用于程序下载、串口调试和 USB HID 模拟
DC 电源接口：支持 7V-12V 输入
电源输出接口：提供 3.3V 和 5V 输出，用于外部模块供电或共地处理。

5. 适用场景#

电子学习与教学：适合初学者学习 Arduino 编程和电子电路设计。
USB HID 项目开发：如自定义键盘、鼠标、游戏手柄等。
智能家居项目开发：如智能灯光、温湿度监控等。
机器人控制：用于控制电机、舵机等执行器。
传感器数据采集：连接各种传感器模块进行数据采集和处理。
DIY 创意项目：实现个人创意，如音乐控制、LED 灯光秀等。

6. 怎么使用#

1. 下载软件#

从 Arduino 官网下载 Arduino IDE，并根据操作系统安装（支持 Windows、Mac 和 Linux）。

2. 安装驱动#

Keyes Leonardo R3 使用 ATmega32U4 芯片，通常无需额外安装驱动，但在 Windows 系统中，可能需要手动安装 Arduino 官方驱动。
驱动安装步骤：
1. 将开发板通过 USB 数据线连接到电脑。
2. 打开设备管理器，查看是否识别到开发板。
3. 如果未识别，下载并安装 Arduino 官方驱动。

3. Arduino IDE 介绍#

主要功能：
- 代码编辑器：用于编写和编辑 Arduino 程序。
- 串口监视器：用于调试和查看开发板的串口输出。
- 示例代码：内置丰富的示例代码，适合初学者快速上手。
常用菜单：
- 工具 -> 开发板：选择开发板类型（选择 Arduino Leonardo）。
- 工具 -> 端口：选择开发板对应的端口（如 COM3）。

4. 上传代码#

打开 Arduino IDE，选择 文件 -> 示例 -> Basics -> Blink。
点击上传按钮，将代码烧录到开发板。
上传完成后，观察板载 LED（D13）以 1 秒的间隔闪烁。

7. 测试代码#

以下是一个简单的测试代码，用于点亮开发板上的板载 LED（连接到 D13 引脚）并让其以 1 秒的间隔闪烁：

// 测试代码：让板载 LED 闪烁
void setup() {
  pinMode(13, OUTPUT); // 设置 D13 引脚为输出模式
}

void loop() {
  digitalWrite(13, HIGH); // 点亮 LED
  delay(1000);            // 延迟 1 秒
  digitalWrite(13, LOW);  // 熄灭 LED
  delay(1000);            // 延迟 1 秒
}

步骤：

打开 Arduino IDE，将上述代码复制到编辑器中。
点击上传按钮，将代码烧录到开发板。
上传完成后，观察板载 LED（D13）以 1 秒的间隔闪烁。

8. 注意事项#

供电电压：
- 确保外接电源电压在 7-12V 范围内，推荐使用 9V 电源适配器。
USB 数据线：
- 使用高质量 USB 数据线，避免因线材问题导致通信失败。
驱动安装：
- 如果开发板未被识别，需安装 Arduino 官方驱动。
引脚电流限制：
- 单个 I/O 引脚最大电流为 40mA，避免过载损坏引脚。
避免短路：
- 在连接外部模块时，确保接线正确，避免短路或反接。
固件烧录：
- 如果需要重新烧录 Bootloader，请使用 ICSP 接口。
USB HID 模拟注意事项：
- 在使用 USB HID 功能时，确保代码逻辑正确，避免开发板被识别为不可用设备。

9. 参考链接#

Arduino 官网：https://www.arduino.cc/
Keyes 官网：http://www.keyes-robot.com/
Arduino IDE 下载：https://www.arduino.cc/en/software
USB HID 项目参考：Arduino Leonardo HID 示例

Keyes Leonardo R3 是一款功能强大、易于使用的开发板，非常适合需要 USB HID 功能的项目开发。通过其丰富的接口和强大的兼容性，用户可以轻松实现各种创意项目。
